Hallo zusammen,

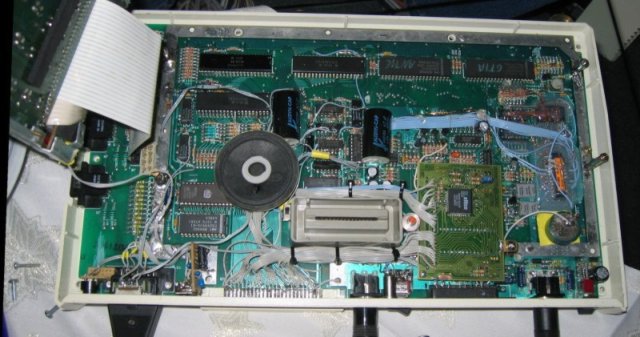

nach vielen Stunden Arbeit ist mein Schmuckstück, ein 800XL, endlich fertig geworden. Viel Platz gibt es darin nicht mehr.

Hier das Ergebnis:



Was nicht zu sehen ist: die rote LED an der Tastatur ist gegen eine zweifarbige getauscht worden und zeigt den Status, "Grün" ohne Basic - "Rot" mit Basic, an. 3 weitere LED´s befinden sich unter der durchsichtigen Kunststoffscheibe (oberhalb von Reset) und zeigen den logischen Zustand des SIO2IDE Interfaces an.


Vielleicht ist der Aufbau ja ein Anreiz über die Feiertage seinen eigenen Rechner mal aufzurüsten.

Einige der Platinen sind im ABBUC Shop erhältlich: Freezer XL, SIO2PC mit Resettaster, 8-fach Biosumschalter.

512k SRam direkt bei Wolfram (Mega-HZ)

Noch nicht zu kaufen sind:
AKI-Interface
SIO2IDE V4.4 Interface (neues Layout ohne USB Chip stammt vom HardwareDOC - Danke nochmals Christoph)

Und was sagt ihr dazu?

Viele Grüße,
Bernd

Wer sich auch eine DUO LED zulegen möchte - Achtung - zusätzliche Masseleitung verlegen. Die Folie der Tastatur könnte sonst abfackeln .
Auf Bernhard Pahl´s Webseite http://www.b-pahl.de/start.html ist eine Anleitung dazu.

Bernd

Fein, Bernd!

Aber da passt doch bestimmt noch ein Bibomon, ein Centronics Anschluss oder ein Midi Interface rein, oder?

Happy pimping!
Stefan

Hi!

Super Arbeit. Nach dieser ausgefeilten Pflichtübung steht noch die Kür aus.

Ein vglbar aufgerüsteter 600XL - eine interessante Herausforderung?

In Zusammenarbeit mit einem kleinen TFT ein 8-bit-Laptop vom Feinsten.

Klasse Bernd!

Aber eins ist ja grausam: Die Folientastatur!

Sonst top!
Läuft auch alles stabil?

Gruß,
Wolfram.

OK, nicht schlecht, auch die Verkabelung ist ganz sauber.

Zu der Folientastatur kann ich nichts sagen, aber wenn man noch neu ist im Atari Bereich und seine ständig zerlegt, sind die Tastaturanschlüsse echt sch... .

Aber was jetzt noch fehlt ist ne interne Ethernet-Schnittstelle
Die Hardware krieg ich hin aber mit Software hab ich es nicht so.
Aber ich hab ja noch ein bischen Zeit bis zum nächsten HAR Treffen.

Na was Leute, sonst keine "gepimpten" Atari 8 Bit hier? Zeigt mal her!

Nix, da

Ich bin Purist - Erweiterungen nur, wenn man diese auch wieder Spurlos entfernen kann!!!

Tigerduck (der außerdem auch zu doof ist um selbst zu löten )

Hallo Bernd,

ein Tip noch:

Damit du den offenen Rechner noch länger lauffähig hast,
solltest Du das Eprom noch abkleben!
Sonst kannst Du nach etwa 1.77 Mio. Fotos etwa den Inhalt
des Eproms vergessen!

Frohe Weihnachten,

Wolfram.

Hallo Wolfram,

OK, es ist nur eine Folientastatur aber sie funtioniert noch. Eine nagelneu Tastatur ist unterwegs.... und der kleine Abbrand wegen der (Doppeldiode) - siehe schwarze Leiterbahnen am Tastaturanschluß - ist deshalb auch nicht so schlimm.

Das Eprom wird noch gegen ein EEprom getauscht und mit anderen OS´sen bestückt. Eine UV-Diode kommt bei mir intern noch nicht zum Einsatz.

Der 800XL läuft absolut stabil
Keinen einzigen Aussetzer und die Ramdisk hält die Daten nach 3 Wochen immer noch in sich ohne verlust - Klasse Lösung Dioden statt den DS1210 zu verwenden, Wolfram

Ich habe da noch so einige Fotos von "gepimpten" Atari 8 Bit Rechner der HAR´is.... Wo sind denn nur die Bilder?????

Bernd

Hallo zusammen,

hier gibt es was für die Augen - zwei weiter Atari´s aufgebohrt
Vom wem die Rechner stammen müßt ihr selber erraten.....





Bernd

Zu dem oberem, meinem 800XL möchte ich erwähnen das der Lautsprecher nur den GTIA Tastaturklick macht.
Der Verstärker dazu ist handverdrahtet und unter dem Mainboard versteckt.

Nun wollte ich auf der JHV während des offizellen Teils was tippen (sorry) und der Lautsprecher war zu laut. An den
Verstärker wäre ich schlecht rangekommen, da habe ich ein wenig Kabel aufgerollt und es mit Sekundenkleber auf
die Membran geklebt, das half sehr gut! Nun konnte ich tippen, ohne den Redner zu unterbrechen...

Die "riesigen" Kondensatoren sind die Entkoppelkondensatoren der Stereo Erweiterung. Die in der
Beschreibung angegebenen 100nF sind vieeeel zu klein, filtern jeden Bass raus. Mit 4,7µF Tonfrequenz
Elkos vom Lautsprecherspezi klingts supersauber und abgrundtief (bei entsprechendem Soundsystem).


Bernd, ich hab schon einen 19Zoll Bildschirm und fahre eine Auflösung von 1400x1050 Pixel. Dennoch muss ich
scrollen. Kannst du die Bilder etwas kleiner machen? 800x600 reicht doch auch....

Hallo Stefan,
selbst geautet, ne ne ne ....... Ich dachte es würden sich andere zu den Rechnern melden.

Beetle hat geschrieben:
Bernd, ich hab schon einen 19Zoll Bildschirm und fahre eine Auflösung von 1400x1050 Pixel. Dennoch muss ich
scrollen. Kannst du die Bilder etwas kleiner machen? 800x600 reicht doch auch....

Liegt wohl an meinen 22" Bildschirm
Um jedes Detail der Platinen zu erfassen benutze ich lieber eine höhere Auflösung - auch wenn man scrollen muß.
Bei Gehäuseaufnahmen wird es garantiert kleiner. Mein Rechner hat jetzt auch einen internen Klick bekommen. Den Verstärker dazu mußte ich noch tunen - er war zu leise.


Na, wem gehört wohl der 130XE ?????? Irgendwelche Vermutungen???

Viele Grüße,
Bernd

Hallo Leute

Beetle hat geschrieben:Bernd, ich hab schon einen 19Zoll Bildschirm und fahre eine Auflösung von 1400x1050 Pixel. Dennoch muss ich
scrollen. Kannst du die Bilder etwas kleiner machen? 800x600 reicht doch auch....

Meiner steht auf 1440 x 900 und auch ich muß scrollen. Und auch ich würde mich freuen, wenn die Bilder nächstes mal etwas keiner währen. Die Bilder sorgen im Moment dafür, das man auch bei andere Berichte scrollen muß. Und immer hin und her scrollen ist nicht mein Ding.

Kann mich also nur bei Beetle anschliessen.

Tschüß

Mathy

Geht doch aber auch so, Bernd: du setzt dein grosses Bild auf einen Link, dessen Text das kleine Bild zeigt. So hat man in der Übersicht
die kleineren, scrollfreien Bilder, und kommt bei Bedarf in den Genuss der Details deiner 24MPixel (oder so...) Kamera

Ich hab das hier mal in runde statt eckige Klammern gesetzt.
(url=http://home.arcor.de/atari_8bit/Abbuc/800XL-1.jpg)(img)http://www.strotmann.de/~beetle/images/atari/800XL.jpg(/img)(/url)



Das freut auch den Modemuser und schont Bandbreite.

Zu große Bilder haben ein absehbares Ende:

http://www.abbuc.de/modules.php?name=Fo ... 6269#16269

Das nenn ich doch mal geil gepimped...

Da wird mein Herz ganz weich und meine Birne hart oder wie auch immer...

Nu muss ich noch auf meine neue Lötstation warten um endlich die restlichen Dinge bei meinem xe reinzumachen und dann auch fotos davon...

Wobei ich eh schon seit geraumer Zeit mir überlege, wie ich den XL sauber mit meinem über gebliebenen 7"-TFT verbinden soll...

So, mein 800XL sieht ja mal wieder anders aus, hier muss ein aktuelles Bild rein:



- jetzt mit SIO2SD und DC/DC Konverter für LCD Beleuchtung

Hallo zusammen,

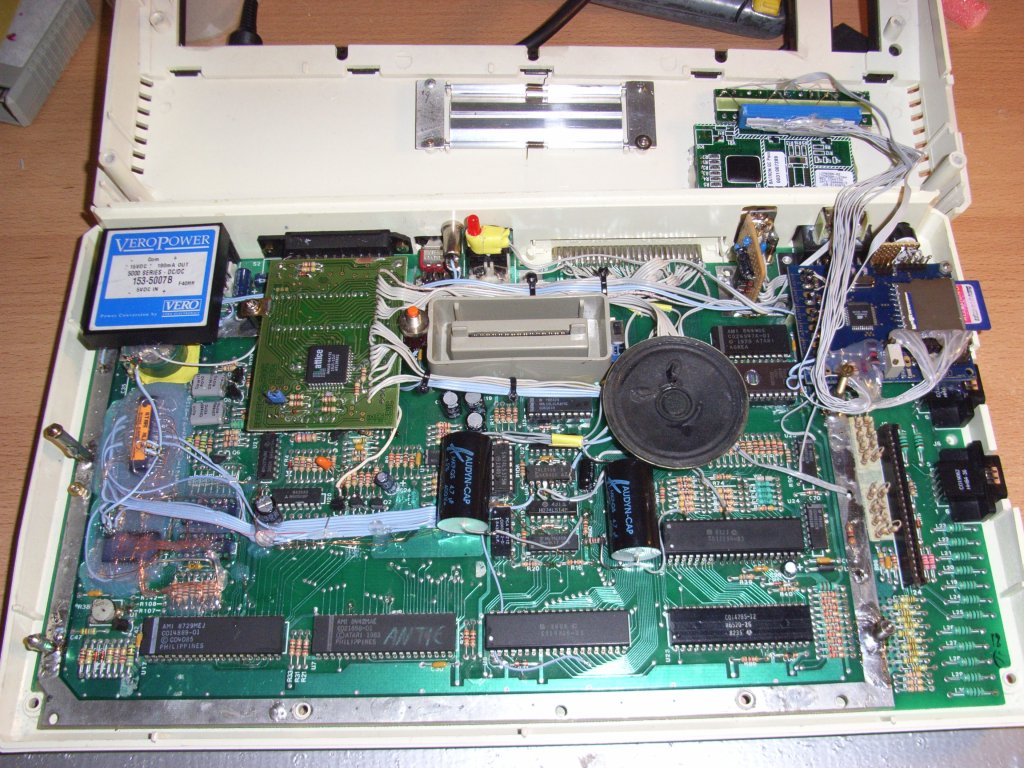

hier mein 800XL mit eingebautem SIO2SD Interface. Mehr Optionen bekomme ich da ohne Gehäuseveränderungen nicht mehr hinein..
Ich kann jedem nur ein hochwertiges Display zum Interface empfehlen.

Hinzugekommen: SIO2SD Interface, ein Tastatur-Klick Lautsprecher vom 800er und eine Diode für das Resetinterface.















Bernd

Wirklich krass, Bernd!


Der muss unbedingt bei "No guts, no glory" rein!

Wir könnten doch mal einen Modding Contest machen,
mein neues "Casemod" wird ja auch ganz nett, wie HARis und UNOs
bereits schnuppern durften.

So mit Zuschauerwertung auf der Fujiama oder JHV vielleicht?
