Moin,

Ti99 hat geschrieben:Einen Schaltplan habe ich nicht gefunden, aber hier das Service Manual:

Leider sind an den Steckplätzen nur Buchstaben angegeben (A-Z) und keine Zahlen. Welche Buchstaben entsprechen welchen Zahlen ?

Dieses Manual ist sehr schlecht gescannt. Schaue mal bei den gängigen Seiten nach SAM´s Computer Facts for Atari 800. Die sind in besserer Qualität.

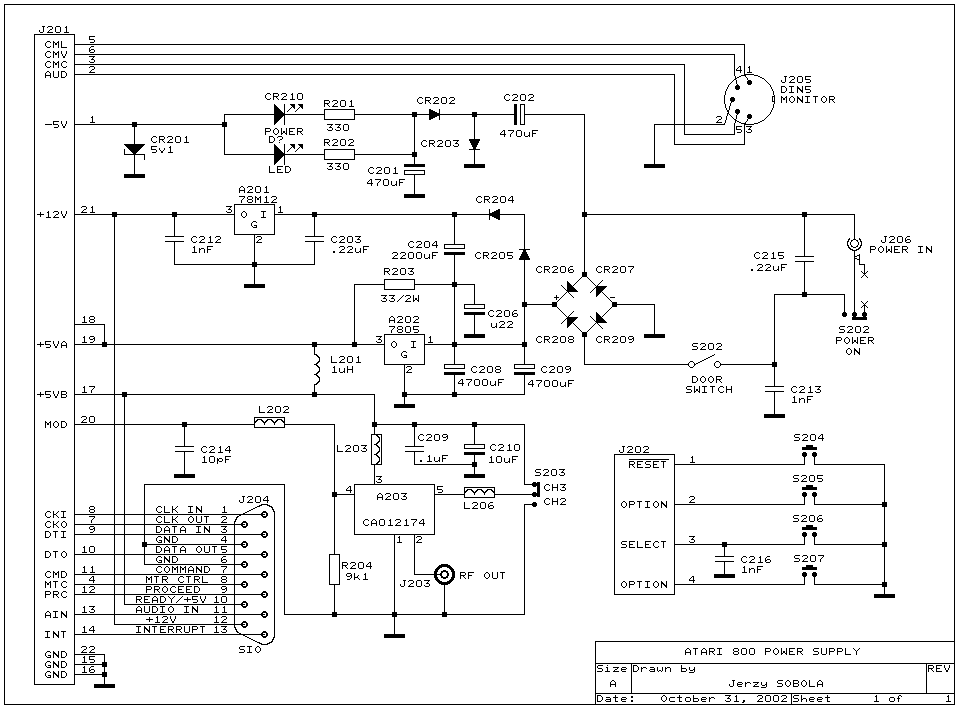

Im Anhang findest Du die Schematic für das 800 Netzteil, da sind die Pins zum Messen eindeutig.

Gruß, Jürgen

Vielen Dank für Eure Hilfe !

Da mein Hardwarewissen und mein Urlaub zu Ende war, ist der Atari 800 auf die Reise gegangen.
Und zwar zu einem netten, hilfsbereiten Atari-Fan hier aus dem Forum, der den Oldie hoffentlich wieder zum Leben erwecken kann.

Ti99

SUPER

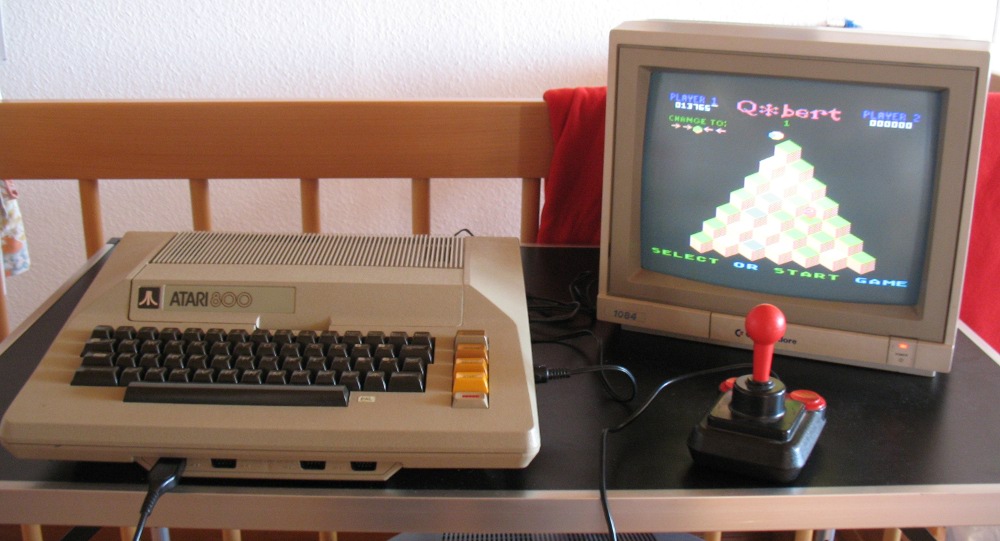

Der Atari 800 funktioniert wieder !

Fall jemand bei seinem Atari 800 einmal das gleiche Problem mit dem braunen Bildschirm haben sollte, hier die Fehlerursache bei meinem Rechner:

Der Logik-IC 74LS32 war defekt ! Ohne den konnte kein Speicher angesprochen werden, ohne Speicher kein Stack, ohne Stack kann die CPU keine Subroutinen ausführen und hängt. Daher auch der braune Bildschirm, dies macht der Antic (Grafikchip) immer, wenn er zwar aktiv ist, aber noch keine Programmierung erhalten hat.

Vorsorglich wurde noch zusätzlich der Systemquarz 3,57 MHz getauscht und ein paar kalte Lötstellen beseitigt.

Seitdem funktioniert wieder alles !

Vielen Dank nochmal an den "Retter" !



Ti99

Hi Ti99,

ist doch prima, dass es hier so hilfsbereite Seelen gibt. Ich kann mir auch schon denken, wer es war !

Gruß,

Michael, dem auch schon geholfen wurde.
