Auf AtariAge gibt es eine kleine Schaltung, die die fehlerhafte Farbdarstellung des GTIA behebt.

Bernd

PS: Wenn ich die 74LS175 Stangen in meinem Bestand wiederfinde, bekommt jeder auf der Nomam ein IC zur Fehlerbehebung, also bringt die defekten 800XE mit.
PPS: Löten müsst ihr aber selber

Tolle Lösung.

Ich habe hier noch eine 800XE Platine mit "defekten" GTIA. Bringe ich zur NOMAM mit.
Hätte also gerne so einen 74LS175.

Den Fingernagel-wegschmelzer nehme ich auch mit. Gibt es nun einen Löt-Kursus auf der NOMAM?

gruß,
Yellow_Man.

Haiiiiifischchen,

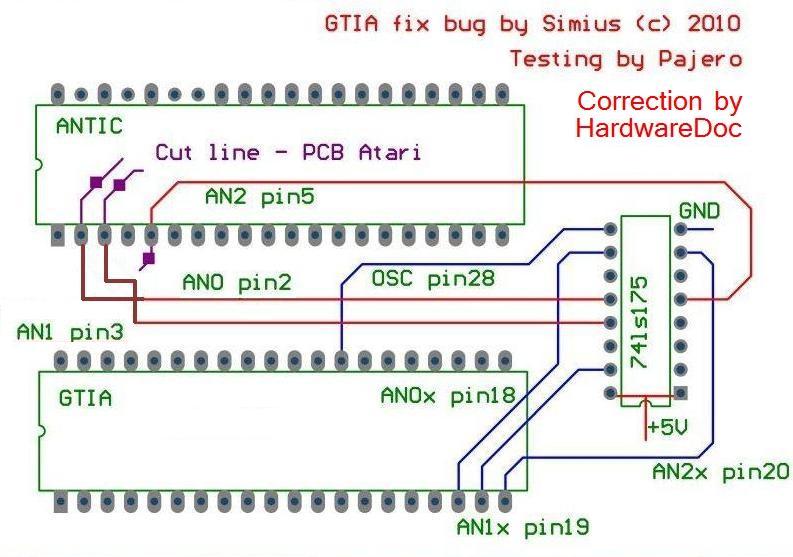

der Umbau war erfolgreich, jedoch ist im Schaltplan ein Fehler.
HardwareDoc hat den wie immer gefunden. Hier die Korrektur.....
