Hi,

bevor ich sowas vielleicht selber schnitze:

hat jemand vielleicht schon so etwas?

Grundsätzlich reicht es mir mal erst, wenn die Platine alle Anschlüsse rausführt,
so daß man dort Kabel anlöten / anstecken kann.

-------------------------------
|ooooooooooooooooooooo|
| ----------- |
| | | |
| | | |
------ -------------

Viele Grüße

Erhard

Moin,

Erhard hat geschrieben:Hi,

bevor ich sowas vielleicht selber schnitze:

hat jemand vielleicht schon so etwas?

Leider nicht. Aber ich habe mir so behelfen, daß ich eines der vielen leeren "TENNIS" Modulplatinen, die Bernd auf der letzten JHV verschenkt hat, genommen habe und entsprechend aufgetrennt habe, um so eine Einsteckoption für den ECI zu erhalten. Nicht die beste Lösung, aber schnell realisierbar.

Gruß, Jürgen

Hallo Erhard

Im Best Catalog auf Seite 91 wird für den XL eine Experimentierplatine angeboten für 12 USD (+ eventuell $1.00 für "power back" und $3.00 für Gehäuse). Ich hab' noch nicht nachgeschaut, ob's die noch gibt und ob der Preis noch stimmt. Ist auch nicht für XE gedacht. Aber vielleicht mit 'ner XE auf XL Adapterplatine...

Tschüß

Mathy

hallo,

ist diese hier gemeint?



gruß

uwe

Hallo uwe,

ukl hat geschrieben:hallo,

ist diese hier gemeint?



gruß

uwe

Dein Bild ist nicht so gut zu erkennen, aber es sieht danach aus, als ob es sich dabei um einen XL -> XE Adapter handelt. Der war zum Anschluss von XL PBI Geräten an den XE gedacht.

[ Ich glaube mega-hz wollte vor Jahren sowas neu auflegen ]

Für Erhard dürfte es eher ungeeignet sein.

das könnte sein, ich glaube das ding war bei der romdisk dabei die ich habe.

hab gerade gesehen das ich das bild nicht richig verlink habe - ich frei

hier nochmal: dann kann man es auch größer sehen.

[img=http://www.bilderhoster.net/thumbs/bssyn3c4.jpg]

auf der platine steht noch: MP Atari XE Adapter 1988

gruß
uwe

Hi,

(mist, beim Antwort abschicken Internet weg, alles neu tippen, aber in Kurzfassung)

es ist weder die Best noch die andere.

Module schlachten würde ich nicht mögen, und die Platinenenden wären
auch etwas zu spartanisch.

Ich bräuchte sowas wie die Platine vom ABBUC Freezer 2005, ohne Elektronik
und dafür mit ein paar Kontaktreihen, wo alle Bussignale von oben zugänglich sind.

Na ja, hat anscheinend noch keiner gebraucht.

Viele Grüße

Erhard

Hallo Erhard!

Erhard hat geschrieben:Ich bräuchte sowas wie die Platine vom ABBUC Freezer 2005, ohne Elektronik
und dafür mit ein paar Kontaktreihen, wo alle Bussignale von oben zugänglich sind.

Da ja eh bald ein neuer Freezer erscheint könntest Du mit einer Säge den XE Freezer... OK, lassen wir das lieber :)

Nicht ganz so elegant, aber recht einfach machbar: Nimm eine doppelseitige Streifenplatine und schneide 2 kleine ca. 2.5-3cm lange Teile ab, eines für den Modulschacht und eines für den ECI (der Abstand Modulschacht-ECI ist leider nicht im 2.54er Maß, mit einer Platine klappt's also leider nicht).

Ich hab' das letztens gemacht als ich einen PBI-Anschluss brauchte. Direkt an die Platine habe ich dann ein 50poliges Flachbandkabel gelötet, klappt hervorragend und war in knapp einer Stunde erledigt. Zur Sicherheit noch etwas Heisskleber drauf, dann ist das Kabel mechanisch besser mit der Platine verbunden und die dünnen Äderchen reissen nicht so leicht ab.

so long,

Hias

Hi Matthias,

ich habe bei Conrad und bei Reichelt nach solchen Platinen geschaut, aber keine gesehen.

Hab ich die vielleicht übersehen?

Leider kann man bei der Suche zwar nach Hersteller filtern, aber nicht nach so sinnlosen
Sachen wie einsietig / doppelseitig.

Viele Grüße

Erhard

Erhard hat geschrieben:Leider kann man bei der Suche zwar nach Hersteller filtern, aber nicht nach so sinnlosen
Sachen wie einsietig / doppelseitig.

Ja, die leidigen Suchfunktionen... Ich hangel mich meist nur mehr durch die Kategorien durch, das klappt besser :-)

Bei Reichelt findet man dann unter Bauelemente -> Platinenmaterial -> Loch/Streifenraster -> Streifenraster am Ende die "UP 732EP2", eine doppelseitige Streifenplatine aus Epoxy. Das ist genau die, die ich auch habe :)

so long,

Hias

Hi Matthias,

danke für die Info.

Mitbringung über Bekannte wurde veranlaßt

Viele Grüße

Erhard

Hallo Erhard,
habe mitbekommen, daß Du nun doch nicht ohne sägen oder Module schlachten auskommen wirst. Daher ein Vorschlag von mir.

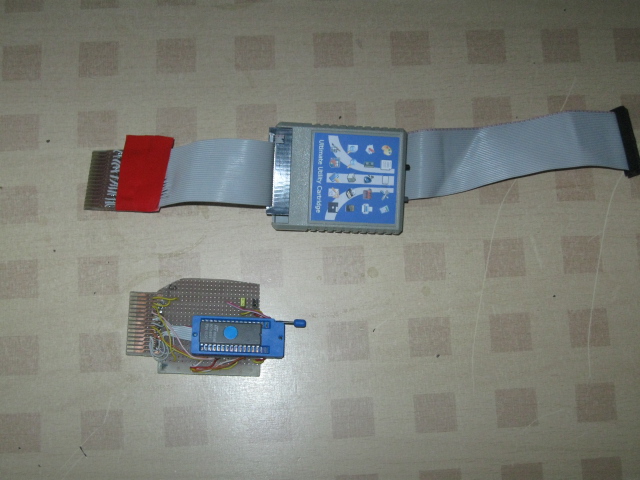

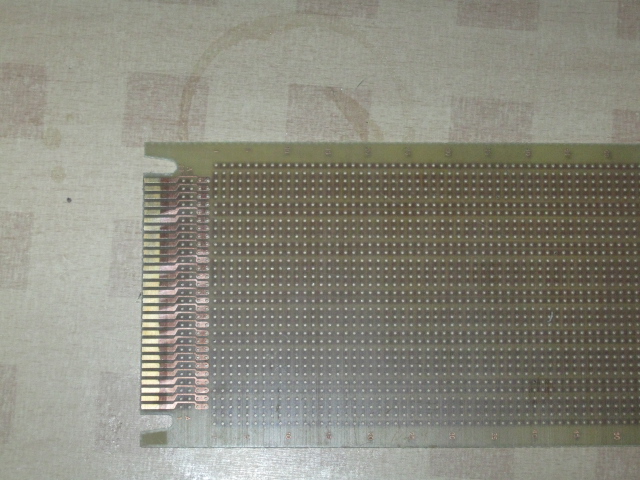

Diese Platine ist zweiseitig mit vergoldeten Anschlüssen; ich benutze sie (zurechtgesägt und gelötet )für Module oder Experimente.

Habe ein PC-Kabel für Disklaufwerke genommen - 4 Kontakte abgeschnitten und kann über den Anschluß für 5,25 Floppys Module anschließen und
"hinten" messen, testen usw.
Diese Platine ist aber wohl nicht mehr erhältlich, habe aber noch einige.
Wenn ich bis morgen vormittag nichts mehr von Dir höre --habe eine in einem Briefumschlag gesteckt (hoffe die Post akzeptiert das) und dann geht sie ab.
natürlich zum testen für Dich kostenlos (danke für die Mini-Speedy )
Falls Du noch eine brauchen solltest ------ nachfragen....


Ralf

Hallo Ralf,

meinst Du die IMG_0631?

Das wäre natürlich cool ...

Dann schon mal recht schönen Dank im Voraus.

Viele Grüße

Erhard

Erhard hat geschrieben:Hallo Ralf,

meinst Du die IMG_0631?

Das wäre natürlich cool ...

Dann schon mal recht schönen Dank im Voraus.

Viele Grüße

Erhard

Also auf der Platine steht 70140 drauf, na versuchs mal,
morgen früh im "Postkasten"

Ralf

Hi Ralf,

Deine Post ist angekommen, recht vielen Dank. Sieht prima aus.

Mit IMG_0631 meinte ich übrigens den Dateinamen des Bildes von der Platine aus Deinem Forumeintrag.
Steht direkt unter dem Bild...

So, vielleicht komme ich am Wochenende zum Schnitzen.

Viele Grüße

Erhard
