Hallo Mitfreezer!

Habe gesehen das unser Hardware-Guru "MegaHz" bei ebay einen Freezer XL mit einer(m?) Goldcap zur Pufferung des SRAM eingestellt hat.
Das will ich natürlich für meine beiden Freezer auch haben
Da es für die anderen Besitzer des Freezer vielleicht auch von Interesse ist, habe ich deshalb einen neuen Thread eröffnet und Wolfram nicht direkt angeschrieben.

Also Wolfram, welche Teile braucht man, und wie wird das Teil eingebaut (bitte für XL und XE Version!)
Danke im voraus für eine kleine Anleitung.

Gruezi aus der Schweiz

Tigerduck

Eine Pufferbatterie ist ganz einfach an zu schliessen.
Vom Ram, geht eine Spur neben Pin 27 vom Flashrom nach einige Lötinseln.
Beim XE ist eine Durchkontaktierung da, diese einfach weg Bohren.
Beim XL geht eine Spur vom Lötinseln nach Pin 32 des Flash. Diese Spur trennen.
Dann eine diode vom +der Flash nach den Ram. Benütze den Lötinseln dazu.
Danach den Plus vom Goldcap über ein Widerstand von etwa 33 Ohm an dieselbe Insel.
Es soll dort der Kathode der Diode sein. Minus an irgendein Minus punkt anschliessen und fertig.

Diese möglichkeiten sind von anfang an so ausgedacht.

besser hätt ich es nicht erklären können!

Gruß,
Wolfram

Herzlich Dank für die schnelle Antwort,

da werd' ich demnächst mal meine Freezer mit dem Lötkolben bedrohen...

Falls was schiefgeht gibt's ja demnächst bald 'ne Neuauflage

Tigerduck

Oder eine Reparaturversuch.

Was für ein "Goldcap" wird dann da genau benötigt?

Jac hat geschrieben:Was für ein "Goldcap" wird dann da genau benötigt?

Hi Peter,
hier ein Sortiment bei Reichelt.
Je größer der Wert in Farad ist, je größer ist die Ladungskapazität mit der man länger das Sram puffern kann.

Viele Grüße,
Bernd

Hi Berd,
D.h. in dieser Liste wären 22 Farad das größte. Wie lange hält das denn (falls man das abschätzen kann). Und ist die Voltzahl auch relevant?

Hi peter,

ich habe einen 1F / 5.5V am Freezer gehabt.
Ich weiss es jetzt nicht mehr so ganz genau, aber ich meine es wäre
>2Wochen gewesen!

Gruß,
Wolfram

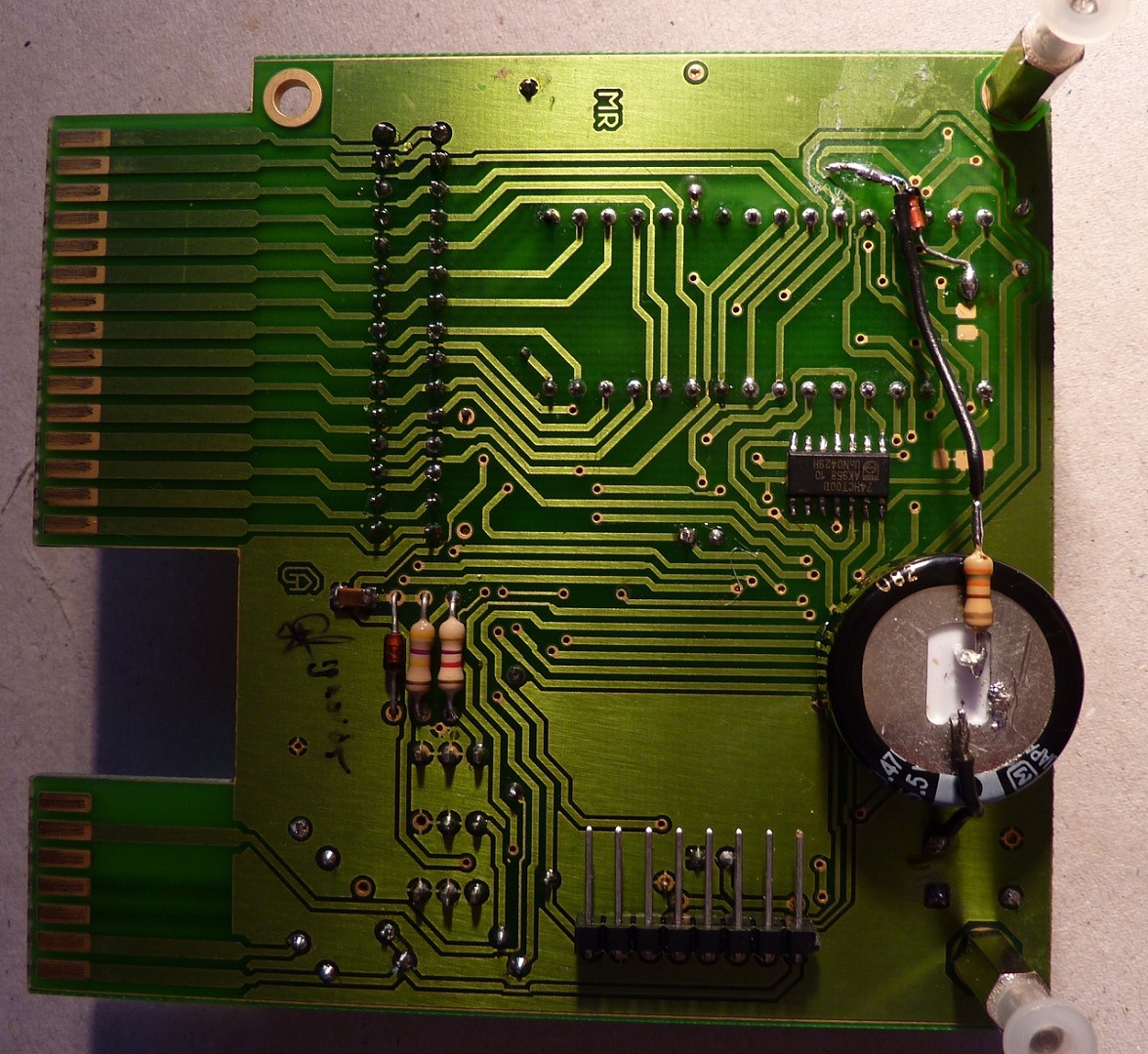

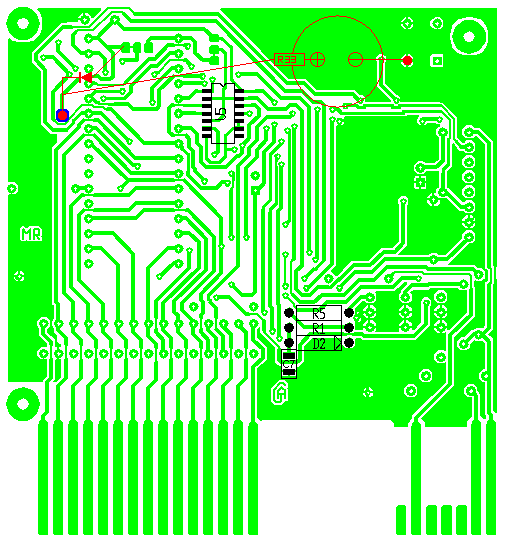

FInal Result Freezer XE:

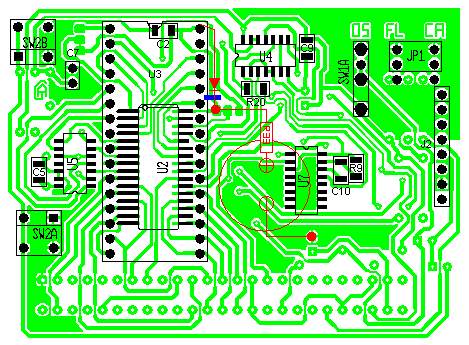

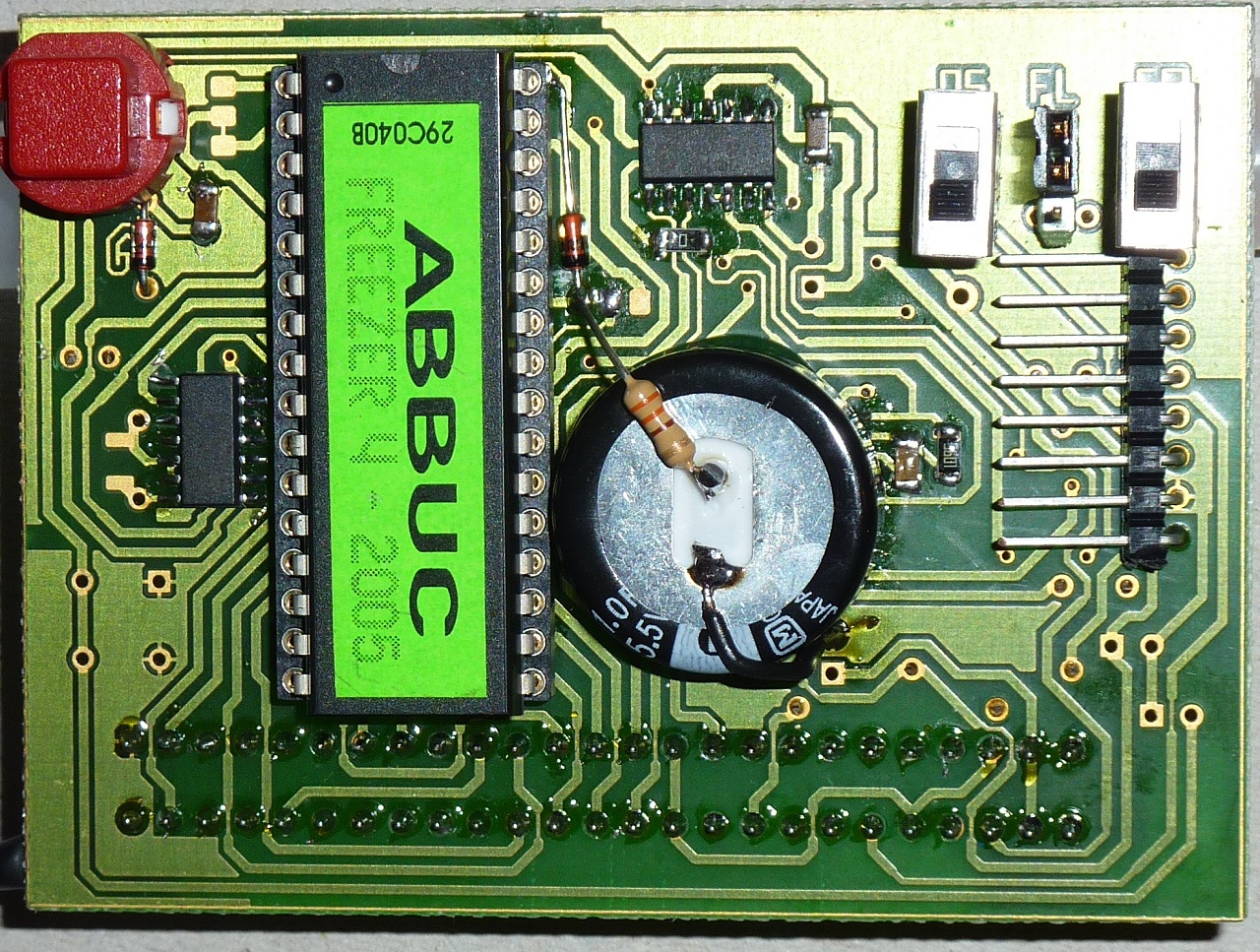

Final Result Freezer XL:


Der Goldcap ist mit Heißleim befestigt, weil mit das Isolierband von Wolfram farblich nicht so gut gefallen hat


Beim XL muss man einen dicken Klecks machen, da noch ein SMD Chip drunter liegt.
Funktioniert beides prima, Tigerduck & ich sind mal gespannt, wie lange der Strom reicht.

Schone bilder, aber leider eine Kleinigkeit nicht richtig.
Beim XE ist die Diode falsch gezeignet aber richtig angeschlossen.
Auch muss die Spur zwischen pin 32 der Flash und die Durchkontaktierung getrennt werden.
Ohne dies ist die Diode kurtzgeschlossen und der Goldcap gibt auch seine Spannung an die andere Sachen am 5V.

MFG/
Guus

Danke, habe die XE Zeichnung korrigiert und bei beiden in blau gekennzeichnet, wo etwas durchtrennt ist. Beim XE ist die Diode in der aufgebohrte Loch gelötet, beim XL ist die direkt über der Durchtrennung.

Hi,

ist nicht der Schaltplan vom Freezer verfügbar?

Ich persönlich mag Änderungen lieber auf einem Schaltplan sehen, statt auf einem Bauschaltplan bzw. auf der Platine.

Da fühle ich mich wohler.

Könnt Ihr bitte einen Schaltplanauszug mit der SRam Pufferung hoch laden.

Danke !!

Hier http://www.mega-hz.de/ATARI/ATARI%20 ... ZER_XL.pdf
ist auch der Schaltplan!

Gruß,
Wolfram

dl7ukk hat geschrieben:Hi,

ist nicht der Schaltplan vom Freezer verfügbar?

Ich persönlich mag Änderungen lieber auf einem Schaltplan sehen, statt auf einem Bauschaltplan bzw. auf der Platine.

Da fühle ich mich wohler.

Könnt Ihr bitte einen Schaltplanauszug mit der SRam Pufferung hoch laden.

Danke !!

Ja , hätte ich auch gern ---mega-hz hat den normalen Schaltplan geschickt (XL) aber normal -- also ohne Hinweis auf SRam Pufferung / habe Schaltplan für XL/XE
mich würde Pufferung für XE interessieren (habe leider nur noch den Freezer für XE bekommen .... und der neue Freezer ist ja noch .......Monate ?? entfernt ----oder )

Ralf

mega-hz hat geschrieben:Hier http://www.mega-hz.de/ATARI/ATARI%20 ... ZER_XL.pdf
ist auch der Schaltplan!

Gruß,
Wolfram

Danke Wolfram

Die Schaltpläne hab ich im Computer.
Da werde ich mal sehen was ich machen kann.

Aber es ist ganz einfach und die Bilder hier oben sind viel besser.
Da kann man wirklich sehen was zu tun ist.
In Wörter:
Der Plus vom Ram wird getrennt vom 5V Versorgung.
Dan wird mit eine Diode diesen Plus wieder angeschlossen. Dabei is die Kathode vom Diode am Ram und der Anode an eine Plus.
(Germanium oder Schottky diode für kleinster Spannungsfall ist zu bevorzugen)
Zuletzt wird ein Supercap angeschlossen. Wobei der Plus über ein 33 oder 27 Ohm Wiederstand and der Plus vom Ram geht.
Minus der Coldcap an Minus der Schaltung.
Fertig.

>Aber es ist ganz einfach und die Bilder hier oben sind viel besser.
Na das ist mal ein Lob - Was für Guus die Finger & ein Stift sind, ist für mich GrafX2
http://code.google.com/p/grafx2/

Ich denke auch daß für den nicht ganz so ambitionierten Bastler die Bilder bzw. Fotos hilfreicher sind.

Aber den Schaltplan würde ich trotzdem entsprechend erweitern.

Das kann für spätere Reperaturen nur hilfreich sein.

Sleepy

Hallo,

guus hat geschrieben:Die Schaltpläne hab ich im Computer.
Da werde ich mal sehen was ich machen kann.

Aber es ist ganz einfach und die Bilder hier oben sind viel besser.
Da kann man wirklich sehen was zu tun ist.
In Wörter:
Der Plus vom Ram wird getrennt vom 5V Versorgung.
Dan wird mit eine Diode diesen Plus wieder angeschlossen. Dabei is die Kathode vom Diode am Ram und der Anode an eine Plus.
(Germanium oder Schottky diode für kleinster Spannungsfall ist zu bevorzugen)
Zuletzt wird ein Supercap angeschlossen. Wobei der Plus über ein 33 oder 27 Ohm Wiederstand and der Plus vom Ram geht.
Minus der Coldcap an Minus der Schaltung.
Fertig.

Danke guus, ich glaube das bekomme ich nun auch hin
