usb2sio Tips zum Zusammenbau
von Sleepy » Mo 7. Nov 2011, 10:03Ich habe meine auf der JHV erworbene usb2sio-Platine inzwischen in einen SIO-Stecker eingebaut. Hier meine Erfahrungen:
1)
Es gibt anscheinend verschieden große SIO-Stecker(-gehäuse). Ich habe ein defektes Kabel mit vernietetem Molex-Stecker aufgemacht; für den war die Platine einen Hauch zu groß. Gleiches galt für einen Stecker mit der Prägung „Taiwan R.O.C.“. Lt. mega-hz hat er die Platine mit einem Celeco-Stecker entworfen.
Ich habe die die Platine, wie im Bild zu sehen, entlang der roten Linien mit einer Feile angepaßt. Dazu habe ich die Platine am Rand rechts und links bis zur Leiterbahn weggefeilt; am schmalen Ende etwas mehr; da muß man am lt. Punkt 2) nachgearbeiteten Gehäuse Maß nehmen.
2)

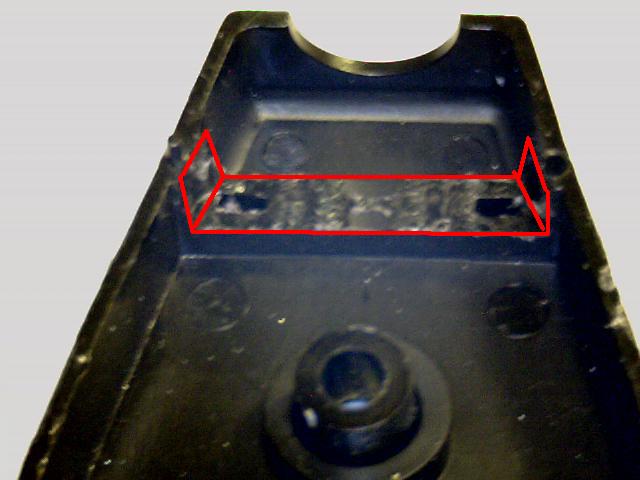

Das Gehäuse muß etwas nachbearbeitet werden:
3)

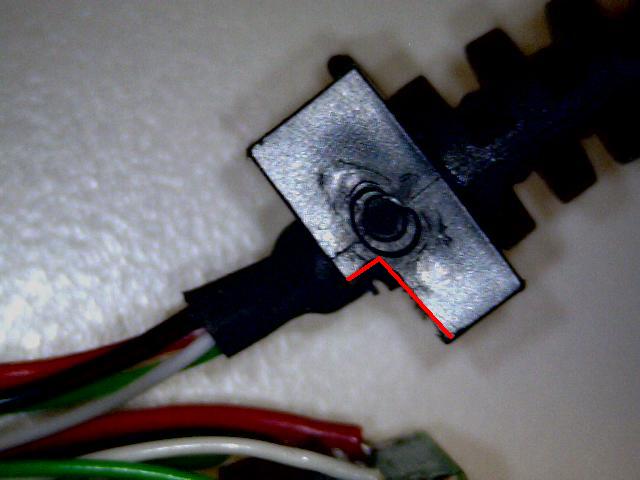

Den Gummiklotz für die Zugentlastung habe ich etwas eingeschnitten (so daß die Platine Platz hat) und ein USB-Kabel mit Knickschutz (von einem Gamepad was in der Schublade verstaubte) eingeklebt.
4)
Im www kursieren verschiedene Pinbelegungen für den USB-Stecker; ich habe natürlich prompt eine fehlerhafte(!) erwischt. +5V/Masse habe ich VORHER nachgemessen; sie stimmten auch. D+ und D- waren allerdings vertauscht. Kaputt geht dadurch nichts, der Adapter wird vom PC nur nicht erkannt. Korrekt ist diese:

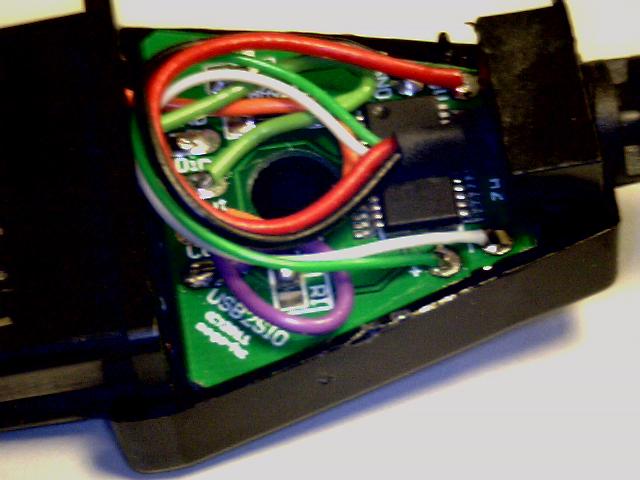

Alles zusammen sollte dann etwa so aussehen:
Sleepy
