Hallo,

aus dem HomeCon haben wir Blader einen 800 XL abgeluxt unter dem Vorwand, seine Speicherweiterung sei kaputt. Nun ja, sie ist wirklich kaputt. Sie ist Compyshop kompatibel, 16x16k Bänke, CPU & ANTIC getrennt.

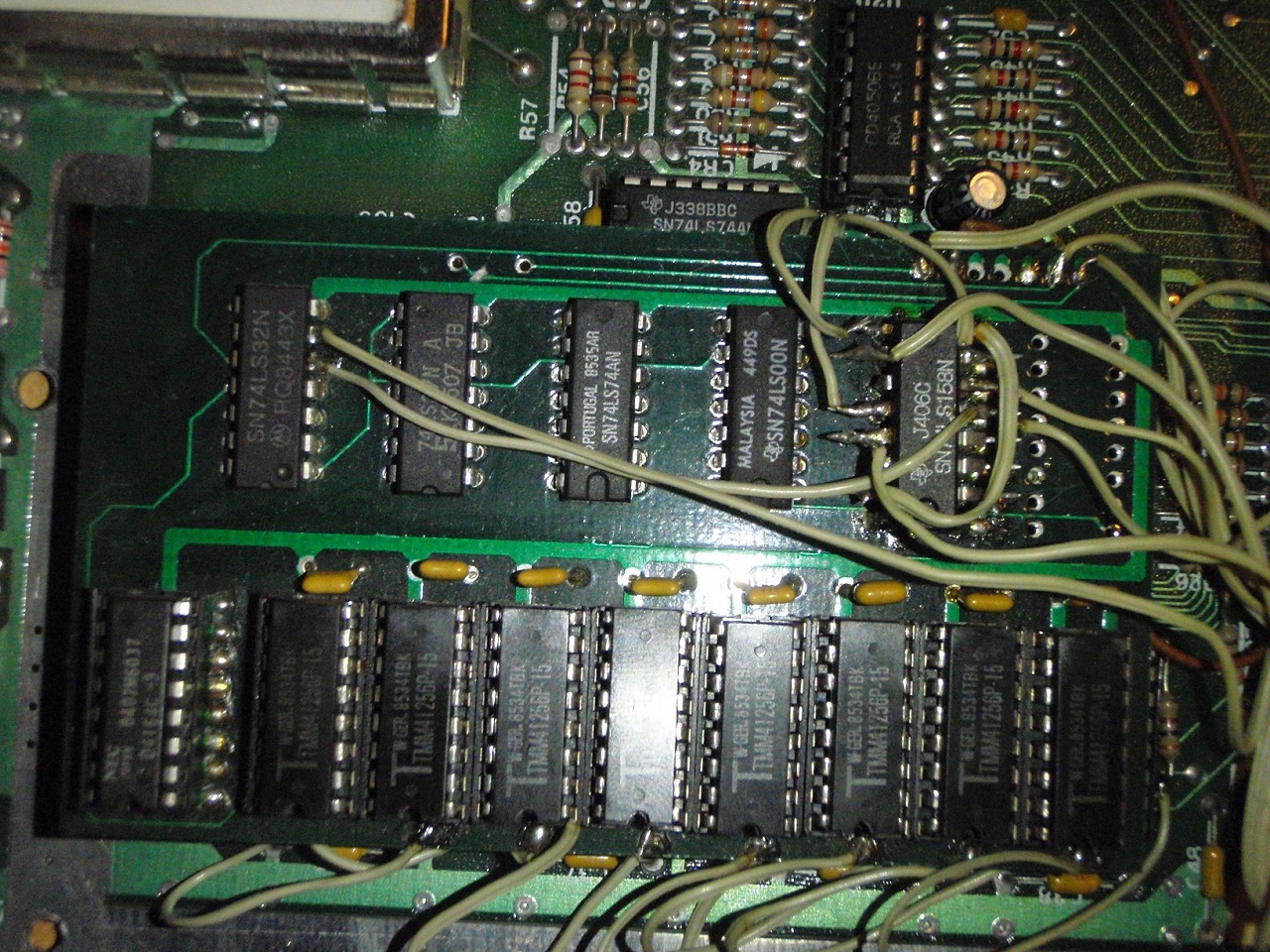

Allerdings steht auf der Platine nix drauf, über einen der Chips ist ein 74158 (wieso denn einen MUX?) drübergelötet (!) an den die PIA Pins angeschlossen sind. Der Speicher zeigt auf manchen Bänken nun das Verhalten, dass er wahllos Daten vom Bus übernimmt.

Hat jemand eine Idee was das für eine Platine ist und woran es liegen kann? Die einzelnen RAM Chip funktionieren, nur so kann man sie nicht benutzen.

Viele Grüße, Peter & Stefan

Hallo TigerEnte

158er oder 258er sind überall da drin, wo DRAMs drin sind.

Tschüß

Mathy

Moin Zusammen,

Tigerduck hat geschrieben:aus dem HomeCon haben wir Blader einen 800 XL abgeluxt unter dem Vorwand, seine Speicherweiterung sei kaputt. Nun ja, sie ist wirklich kaputt. Sie ist Compyshop kompatibel, 16x16k Bänke, CPU & ANTIC getrennt.

Leider hast Du nicht die ganze Platine fotografiert, aber das, was man sehen kann, sieht SEHR nach der Compy-Shop Platine aus. Könnte einer der illegalen Nachbauten gewesen sein. Mach doch bitte ggf. mal ein ganzes Foto, dann sieht man es genauer.

Wenn Du die 41256er DRAMs geprüft hast, würde ich als Nächstes die 64 KByte Original-RAMs austauschen (alle). Anhand des einen auf der Erweiterung befindlichen ICs kann man sehen, daß es ein NEC 5164-3 ist, also 300 nS mittl. Zugriffszeit. Diese RAMs habe ich in einigen XL vorgefunden und meistens liefen DRAM-Erweiterungen NIE, wenn diese als Hauptspeicher verwendet wurden - was auch nicht verwundert, denn der PHI2-Zyklus liegt so bei 260 nS, wenn ich mich nicht irre.

Wenn so ein DRAM also im schlechtesten Falle wirklich knapp 300 nS braucht, ehe die Daten valide sind, kann das "allein" so gerade eben noch klappen, aber mit höherer Last (Kapazität vorallendingen) auf den Daten-/Adressleitungen grätscht es, wenn 8 weitere DRAMs hinzukommen.

Gruß, Jürgen

>Leider hast Du nicht die ganze Platine fotografiert
Meinst Du die ganze XL Platine? Die Erweiterung ist doch ganz drauf. Auf dem XL Board wird nur ein DRAM und der 74158 ausgesteckt und ein Flachbandkabel geht an die PIA (1 Pin hochgebogen, vermutlich PB7 für den Selftest).

>Wenn so ein DRAM also im schlechtesten Falle wirklich knapp 300 nS braucht,, kann das "allein" so gerade eben noch klappen, aber mit höherer Last (Kapazität vorallendingen) auf den Daten-/Adressleitungen grätscht

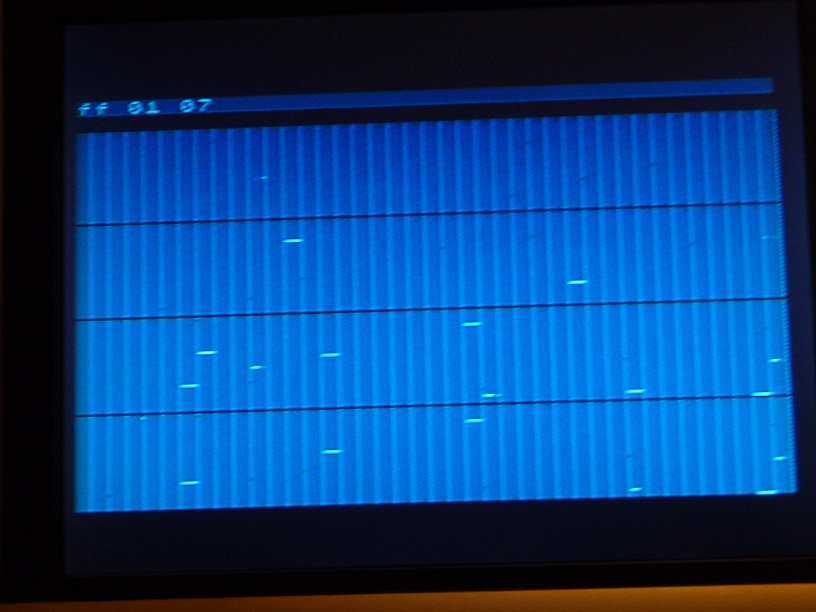

Hmm, könnte das erklären. Es muss etwas sein, was die Schaltung als ganzes betrifft. Der Effekt ist nicht auf allen Bänken da, da wo er ist betrifft er aber beliebige Adressen und beliebig Bits.

Moin,

Jac hat geschrieben:>Leider hast Du nicht die ganze Platine fotografiert
Meinst Du die ganze XL Platine? Die Erweiterung ist doch ganz drauf. Auf dem XL Board wird nur ein DRAM und der 74158 ausgesteckt und ein Flachbandkabel geht an die PIA (1 Pin hochgebogen, vermutlich PB7 für den Selftest).

Also heute Morgen waren nur ca. 3 1/2 DRAM ICs (der 41256er) zu sehen, sonst hätte ich das nicht geschrieben... es gab auch keinen horizontalen Scrollbalken. Da ich nach wie vor diegleiche FireFox-Instanz offen habe und nun auf Einmal das ganze Bild zu sehen ist, muß das ein Forumsbug sein. Wie auch immer.

Die abgebildete Platine ist defintiv eine Kopie der CS-Erweiterung, ziemlich originalgetreu. Es sind diegleichen Bauteile wie auf dem Original. Der Huckepack-LS158 gehört eigentlich in den freien Steckplatz daneben, keine Ahnung, warum das so gemacht wurde...vielleicht Fehler auf der Platine, denn oben links (vom Bild aus gesehen) ist ja eine Leiterbahn auch durchgekratzt. War der Kopierer nicht besonders sorgfältig

Ich würde als Erstes wie bereits geschrieben die normalen 64 KByte DRAMs austauschen. Wenn das nichts bringt und die 41256er wirklich okay sind (d.h. in anderer XL-Speichererweiterung fehlerfrei geprüft), dann als Erstes mal den Huckepack-74LS158 und den darunter in Augenschein nehmen. Wenn nur bestimmte Bänke betroffen sind, kann das Problem nur im Bereich der höchsten Adressleitungen zu finden sein, und dafür sind die MUXer da.

Gruß, Jürgen
