Hallo!

Ich habe hier ein 24-poliges ROM aus einer Spielecartridge eines Interton-CLones, das ich gerne auslesen würde. beschriftet ist es mit "94132B-1055 0090024 8244 CEA TAIWAN", das Herstellerlogo ist "GI". Ich habe die Einstellung meiner Brennsoftware (Genius G540) auf "2732" gestellt, das wäre der entsprechende EPROM-Typ zu diesem ROM, soweit ich weiß(?).

Dennoch bekomme ich nur "FF" ausgelesen. Was mache ich falsch?

Thorsten

Einen Hersteller auf den "GI" passen würde habe ich bei unserem Brenner auch nicht gefunden.

Wenn Du einen Schaltplan zu der Konsole hast würde ich als erstes mal die Pinbelegung von dem Chip mit dem am Brenner gewählten (Ep)Rom überprüfen bzw. vergleichen.

In der Sally ist z.B. ein Eprom verbaut bei dem 3 Pins anders als beim Standard sind. Dafür mußte ich erst einen Adapter bauen bei dem die Pins dann an der "richtigen" Stelle für den Brenner liegen.

Sleepy

Nach meinen Informationen dürfte es sich um einen 4K ROM Chip, pin-kompatibel zum 2632, handeln.

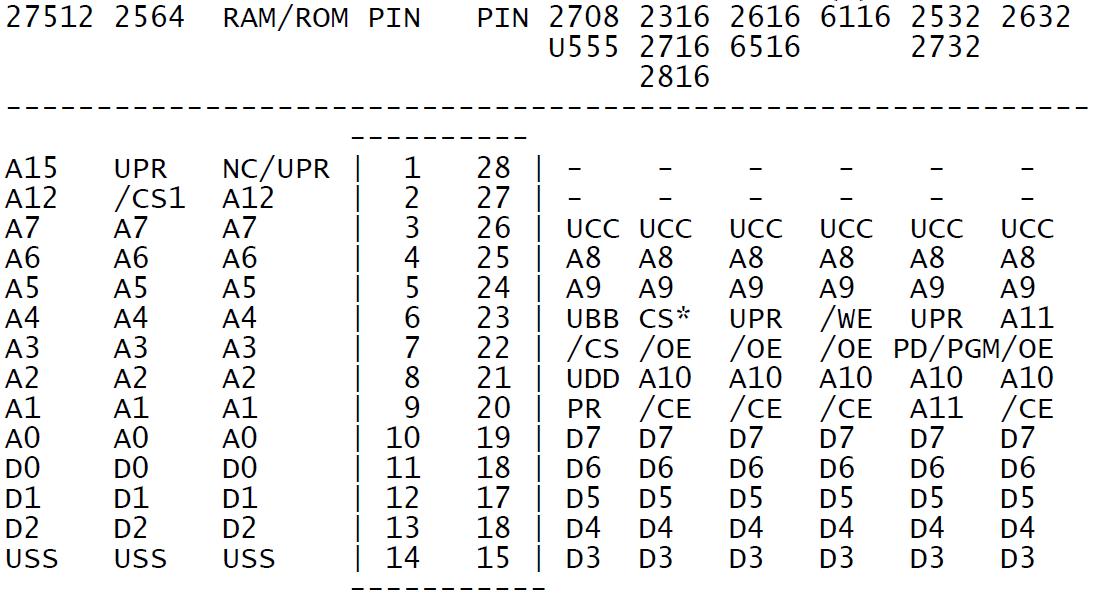

Bei diesem Eprom scheinen auch ein paar Leitungen getauscht zu sein:

Quelle

Demnach sind die Pins 20, 22 und 23 unterschiedlich. Es ist also von der Funktion her gesehen kompatibel, aber nicht Pinkompatibel.
Evt. sind daß die selben Pins wie bei dem Sally-Eprom. In diesem Fall kann ich Dir meinen Adapter zum Auslesen ausleihen. Ansonsten müßtest Du Dir selber einen stricken. ich poste heute Abend mal ein Bild.

Sleepy

Moin Thorsten,

thorsten_guenther hat geschrieben:Ich habe hier ein 24-poliges ROM aus einer Spielecartridge eines Interton-CLones, das ich gerne auslesen würde. beschriftet ist es mit "94132B-1055 0090024 8244 CEA TAIWAN", das Herstellerlogo ist "GI". Ich habe die Einstellung meiner Brennsoftware (Genius G540) auf "2732" gestellt, das wäre der entsprechende EPROM-Typ zu diesem ROM, soweit ich weiß(?).

Das dürfte eher kompatibel zum 2532 sein... schau mal, ob Dein Brenner bzw. die Software den TMS2532 (Texas Instruments) kennt, das sollte gehen. Beim Auslesen kann absolut nichts passieren, wenn man den falschen Typ probiert.

Wenn es nicht klappt und nicht eilig ist, bring das ROM mit zum nächsten RENO Treffen, da habe ich dann meinen Galep dabei, der kann die Dinger direkt auslesen.

Gruß, Jürgen
