Moin Moin,

nachdem ich seit geraumer Zeit eigentlich nur an fremden Rechnern arbeite und dieses Wochenende tatsächlich kein Auftrag für den ABBUC Rechnerservice mehr auf Halde war, habe ich doch mal einen eigenen Rechner flottgemacht... mal gucken, was so ging

Muß noch schön gemacht werden, aber das kommt dann später mal. Wer weiß... der Platz rund um die CPU ist ja noch frei, mal sehen, was Candle als Nächstes zusammenbraut

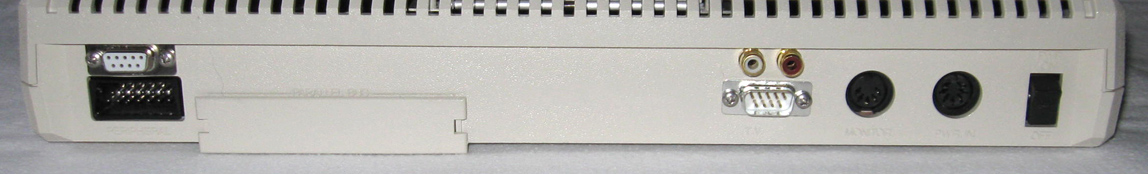

Das Gerät im Einzelnen:

- Atari 600 XL PAL, auf 64 kByte Hauptspeicher aufgerüstet
- Ultimate 1 MB Speicher-/OSROM Erweiterung
- SIO2PC (für ein SIO2SD fehlt mir dann doch der Platz... vorallendingen für´s Display!)
- 8-Bit Stereo Covox
- Gumby Stereoplatine (2. POKEY) mit Verstärker (NE5532), Covox mit über Verstärker geschaltet
- VBXE 2.0

Alle Erweiterungen sind zu 100% steckbar (mit Ausnahme der Covox-Platine, da hatte ich dann schlicht kein Bock mehr). Alle ICs im mittleren Bereich, wo das VBXE liegt, sind mit "Eyeletts" versenkt (kleine Präzisions-Buchsenkontakte, die in die DKs der Platine versenkt werden und dort die Pins direkt hineingesteckt werden) - nichts ist fest eingelötet. Die Ultimate 1 MB ist kopfüber eingebaut, damit der Deckel sauber zu geht und die Tastatur nicht drückt. Das Covox sollte ursprünglich am Platz des Modulators sein, aber da hatte ich mich mit dem Platzbedarf des VBXE verschätzt. Der VBXE XL Adapter wurde umgebaut, da die Originalversion vom 800 XL zu hoch ist, die Tastatur würde dann zu stramm aufliegen.





Gruß, Jürgen

Hallo Jürgen

Kannst Du etwas mehr zum Thema "VBXE XL Adapter Umbau"? Hast Du vielleicht mehr Bilder, worauf man besser sieht, wie die VBXE eingebaut ist?

Tschüß

Mathy

Moin Mathy,

Mathy hat geschrieben:Kannst Du etwas mehr zum Thema "VBXE XL Adapter Umbau"? Hast Du vielleicht mehr Bilder, worauf man besser sieht, wie die VBXE eingebaut ist?

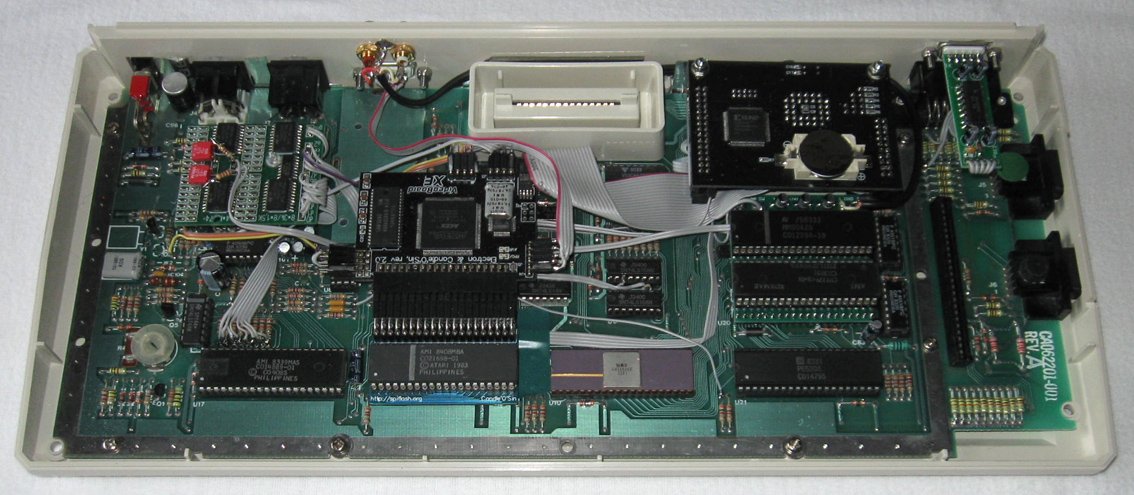

Hmm, meine Kamera ist nicht die Beste, aber wie das VBXE eingebaut ist, ist gut zu sehen

Normalerweise ist beim XL Adapter eine um 90 Grad gebogene Stiftleiste eingelötet. Die habe ich entfernt und durch eine normale, senkrechte Buchsenleiste ersetzt. Nun habe ich eine weitere, diesmal um 90 Grad gebogene Buchsenleiste mit etwas längeren Pins genommen, um den "Knick" hinzubekommen. Um das VBXE einzustecken - da ja nun Buchsenleiste auf Buchsenleiste zeigt - ist eine Stiftleiste mit auf beiden Seiten gleichlangen Pins dazwischen.

"Sinn" der Aktion war es, daß VBXE selbst nicht zu modifizieren, so daß ich schnell mal ein anderes VBXE in diesem Rechner testen kann. Daher auch nichts angelötet, sondern überall Stecker/Buchsen. Unisono bei der U1MB.

Die "Konstruktion" für das VBXE entspringt dem Mangel an anderen/besser geeigneten Teilen. Stift-/Buchsenleisten "abseits" des Standards sind teuer und habe ich auch nicht in Mengen und allen Variationen liegen

Gruß, Jürgen

Superumbau

Der Atari 600XL hat, meines Erachtens, neben dem Atari 400 das schönste Gehäuse der 8-Bit-Serie.
Er war mein erster Computer und passt gut vor den Monitor, im Gegensatz zum 800XL.

Ich habe noch einige 600XL, allerdings alle nur mit 16KB RAM bzw. mit der 1064,
die das Gerät leider wieder sperrig macht.
Wenn ich mal meine 800XLs und XEs aufgearbeitet und verkauft habe,
werde ich mir einen 600XL mal mit 64KB und SIO2PC aufrüsten.

Ja, saubere Arbeit!

@ whomper_stomper: Der 600XL läßt sich relativ leicht intern auf 64k aufrüsten; dann hast Du erst mal einen 800XL im 600XL-Gehäuse als Grundlage.

Sleepy

Wow,

alles in dem Kleinen.

Bringst Du ihn Samstag mit? zum Bestaunen.

Gruß,
Yellow_Man
