Hallo,

ich habe vor kurzen einen Atari 800XL dank Scorp.ius bekommen, dieser hatten den typischen Ramfehler gehabt den ich beheben konnte in dem ich diesen fehlerhaften RAM ausgewechselt habe und auch gleich alle Rams gesockelt habe



Da ich natürlich kein Videokabel und Netzteil hatte, hab ich dies alles bei euch im Shop bestellt Bei dem Videokabel hatte ich mich für das S-Video entschieden, leider hatte ich da nur ein Schwarz/Weiß Bild.

Nach ein wenig recherchieren im Netz fand ich eine Anleitung für einen S-Video Mod auf abbuc von bernd. Ich nahm an wenn ich diese vornehmen, hätte ich ein Buntes Bild. Leider war dies nicht so. Das AV Bild ist zwar besser geworden, aber das S-Video Signal ist immer noch S/W dafür aber knackig scharf

Das ganze hab ich im circuit-board.de als Tutorial veröffentlicht, *klick*

Kann mir jemand von euch sagen woran es liegen kann? Eventuell wie ich vermute an meinen TV, dieser kann aber eigentlich mit S-Video umgehen da er extra einen Anschluss dafür hat und auch andere Konsolen damit in Farbe funktionieren. Oder sogar am Kabel, ein Defekt?

Gruß Oliver

Hallo Oliver,
gut dokumentiert.
Du hast aber den Pin4 (Composite) und nicht den Pin5 (Chroma) an der DIN-Buchse verwendet (schwarze Leitung), nur die Seite tauschen und schon ist die Farbe bei S-Video dabei.

Mit freundlichen Grüßen

HardwareDoc

Ah das erklärt einiges, obwohl ich da extra darauf geachtet habe das ich da nichts verwechsel.
Danke werde ich heute abend mal ändern und auch gleich im tutorial korrigieren
Werd berichten wenn ich farbe habe

Oliver

wirklich gut gemachte Umbaudokumentation. Super Sache. Vor lauter Fotos dann doch glatt die Pins vertauscht, gut das es den "HARDWARE"doc gibt

Manchmal kann es so einfach sein, ist ja schnell geändert.

Tante Edit musste den Floppy Doc in Hardware Doc ändern

Fratzengeballer hat geschrieben:gut das es den Floppydoc gibt

wohl den HardwareDoc, obwohl es natürlich für beide Docs gilt

Recht hat er, ich mag aber nur den Floppy Doc, der andere ist mir zu komisch und bastelt Atari-Logos auf properitäre Fernbedienungen und so...

HeHe, kann ja mal passieren

Danke, ich versuche.das immer gut auszuleuchten damit die bilder richtig scharf werden

Noch ein frage, wieso kann der 800er svideo anzeigen auch ohne umbau? Zwar nur s/w aber umgehen kann er damit.
Ist das so gewollt oder zufall? Und gab es vom 800er verschiedene board Revisionen da meiner die besagten teile die man komplettt entfernen muss, gar nicht vorhanden sind.

Hi!

oliXon hat geschrieben:ich habe vor kurzen einen Atari 800XL dank Scorp.ius bekommen, dieser hatten den typischen Ramfehler gehabt den ich beheben konnte in dem ich diesen fehlerhaften RAM ausgewechselt habe und auch gleich alle Rams gesockelt habe ;)

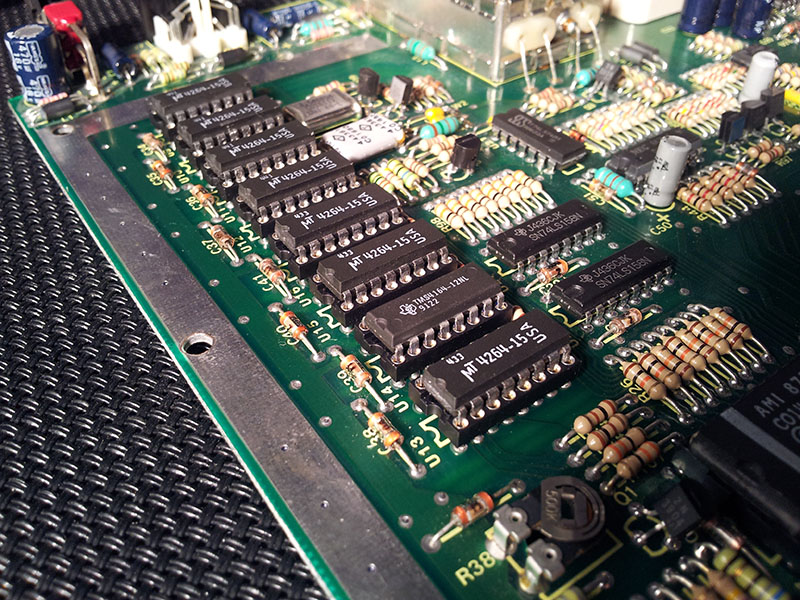

So wie's aussieht sind in Deinem Atari RAMs von MT verbaut. Die sind berüchtigt dafür auszufallen. Tip: tausch am besten die anderen 7 RAMs auch gleich aus, dann solltest Du für die nächsten Jahre Ruhe haben :)

so long,

Hias

Okay dann werde ich das mal bei Gelegenheit machen. Hab noch einen auf Reserve wenn doch einer kurzzeitig ausfallen sollte.

Werde mir aber wohl noch eine Speicher-Erweiterung einbauen, da wäre das mit dem kompletten RAM tauschen erst mal hinfällig.

[edit]

Hab nun das Kabel an PIN5 gelötete und siehe da:



Super Bild

Danke für das Aufmerksamkeit machen meines Fehlers
