Auf der Fuji kam das Gespräch auf 3D-Druck und auf die Druckbarkeit von Modulgehäusen.

Netterweise konnte ich bei Rockford eine Spende in Form eines gehäuselosen ATARI-Tennis-Moduls erhaschen und habe mich heute mal dran gesetzt dafür ein Gehäuse zu entwerfen.

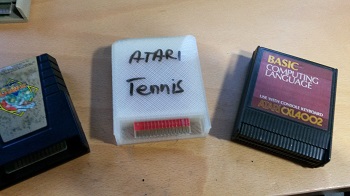

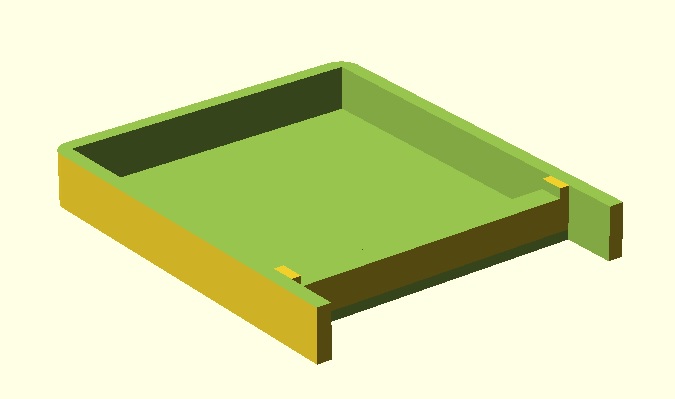

Hier nun der erste "Wurf". Das Gehäuse besteht aus 2 Teilen, die einfach ineinander gesteckt werden.
Mit einem Schraubendreher bekommt man das auch wieder auseinander

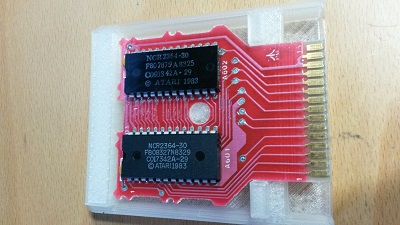

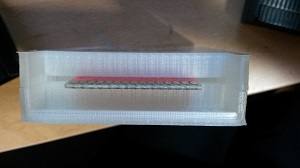

Die Platine selbst wird in der Mitte fixiert (vermutlich war das Loch für die Schraube?) und liegt nur im Gehäuse. Durch die verschiedenen Arretierungen sitzt die Platine im geschlossenen Zustand fast zu 100% fest und verrutscht / bewegt sich nicht.

Druckzeit beträgt etwa 1h pro Teil bei 100% Druckgeschwindigkeit. Leider habe ich noch mit meiner Spiegelfliese zu kämpfen, die scheint nicht mehr 100% gerade und hat einige Kratzer. Dadurch ist die Auflagefläche nicht immer sauber im Druck und Warp (lösen des Bauteils während des Drucks) ist auch ein Thema.

Die STL-Files sind anbei falls jemand auch Bedarf hat.

Jetzt fehlen nur noch die optischen Aufhübscher (runde Kanten, Grifffläche zum Herausziehen...), mal schauen wann ich die Zeit dafür finde...

Hallo Sven,

das sieht ja schon sehr vielversprechend aus.
Ich finde es auch positiv, dass die beiden Gehäuseteile auch ohne Schraube zusammenhalten,
da nicht alle Platinen eine Bohrung an dieser Stelle haben.
Bin schon sehr gespannt auf das Endergebnis.
Würdest du bitte zur JHV das gedruckte Modulgehäuse mitbringen?

Tolle Sache Sven!

Gruß, Peter

Hallo Peter

Aber bei Module wo in der Mitte keine Schraube vorgesehen ist, befindet sich wahrscheinlich etwas anderes als nur "Platine" an der Stelle wo sonst die Schraube und dessen Stutzen sich befinden.

Tschüß

Mathy

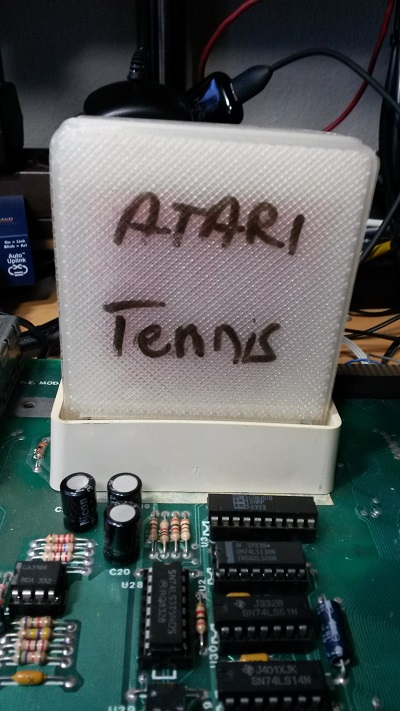

Nett, sieht nicht schlecht aus. OK, ein echtes Label käme besser als der Edding, aber ich denke da kriegt man was hin

Ist nur der Stift vom Whiteboard - ein Wisch und alles ist weg.
Ich hoffe es bis zur JHV noch etwas ansehnlicher zu bekommen und auch in einer anderen Farbe zu drucken. Dann bring ich das mal mit.

Es ist leider vermutlich so, das (fast) jede Platine etwas anders geformt ist. Bedeutet, man muss wohl für jede Art von Modul entsprechende Anpassungen vornehmen
