MidiJoy als Platine
von freetz » Do 4. Dez 2014, 15:52Hallo zusammen,

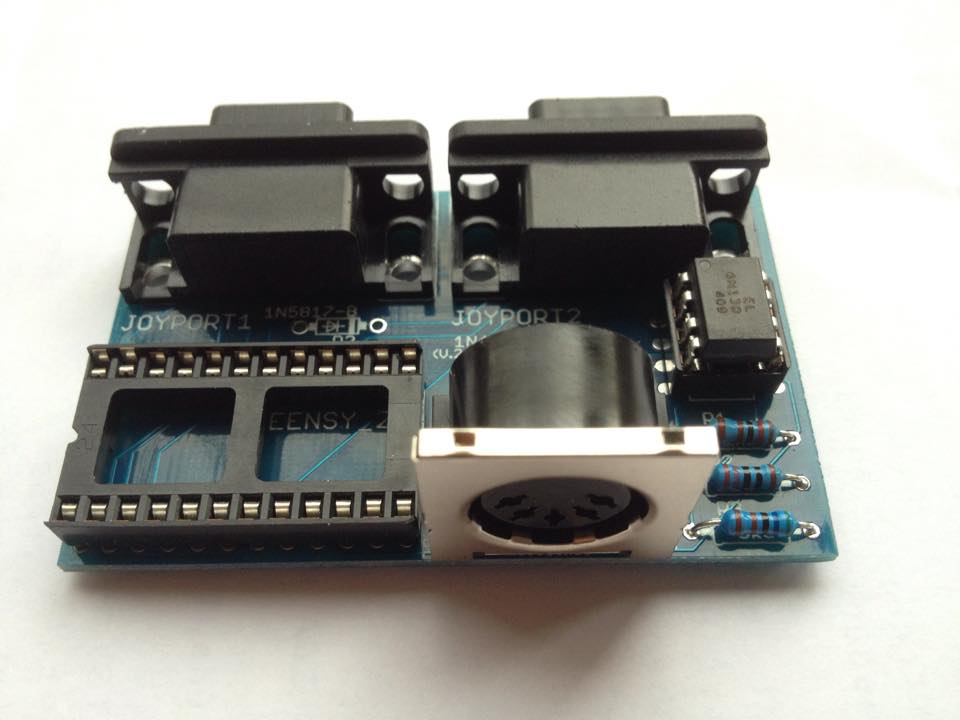

ich habe nun von MidiJoy eine Platinen-Version erstellt (siehe Bild) und werde die dazugehörigen Gerber-Dateien auch auf die Webseite stellen, so dass sich jeder das Layout ansehen und ggf. ätzen (lassen) kann.
Da ich für meinen Testlauf als Mindestbestellmenge 10 Stück bestellen musste, habe ich nun noch einige Bausätze übrig, die ich jetzt nach dem Testen nicht mehr benötige. Sie sind alle voll funktionsfähig, einige davon auch schon (bis auf den Teensy Microcontroller) fertig aufgebaut. Wer Interesse hat, kann sich bei mir per E-Mail melden, ich würde die Bausätze zum Materialpreis abgeben.
F.
ich habe nun von MidiJoy eine Platinen-Version erstellt (siehe Bild) und werde die dazugehörigen Gerber-Dateien auch auf die Webseite stellen, so dass sich jeder das Layout ansehen und ggf. ätzen (lassen) kann.
Da ich für meinen Testlauf als Mindestbestellmenge 10 Stück bestellen musste, habe ich nun noch einige Bausätze übrig, die ich jetzt nach dem Testen nicht mehr benötige. Sie sind alle voll funktionsfähig, einige davon auch schon (bis auf den Teensy Microcontroller) fertig aufgebaut. Wer Interesse hat, kann sich bei mir per E-Mail melden, ich würde die Bausätze zum Materialpreis abgeben.
F.
. Auf der Platine ist für den Fall auch Platz für eine Diode vorgesehen, über die man dann die Platine direkt vom Atari/C64 aus mit Strom versorgen kann. Nur darf man dann nie gleichzeitig USB und Joystickports anschließen, weil sonst von zwei Stellen 5V eingespeist werden. Ist also mehr was für Leute, die ausschließlich über klassisches Midi ansteuern wollen.
...
!
