Moin zusammen,

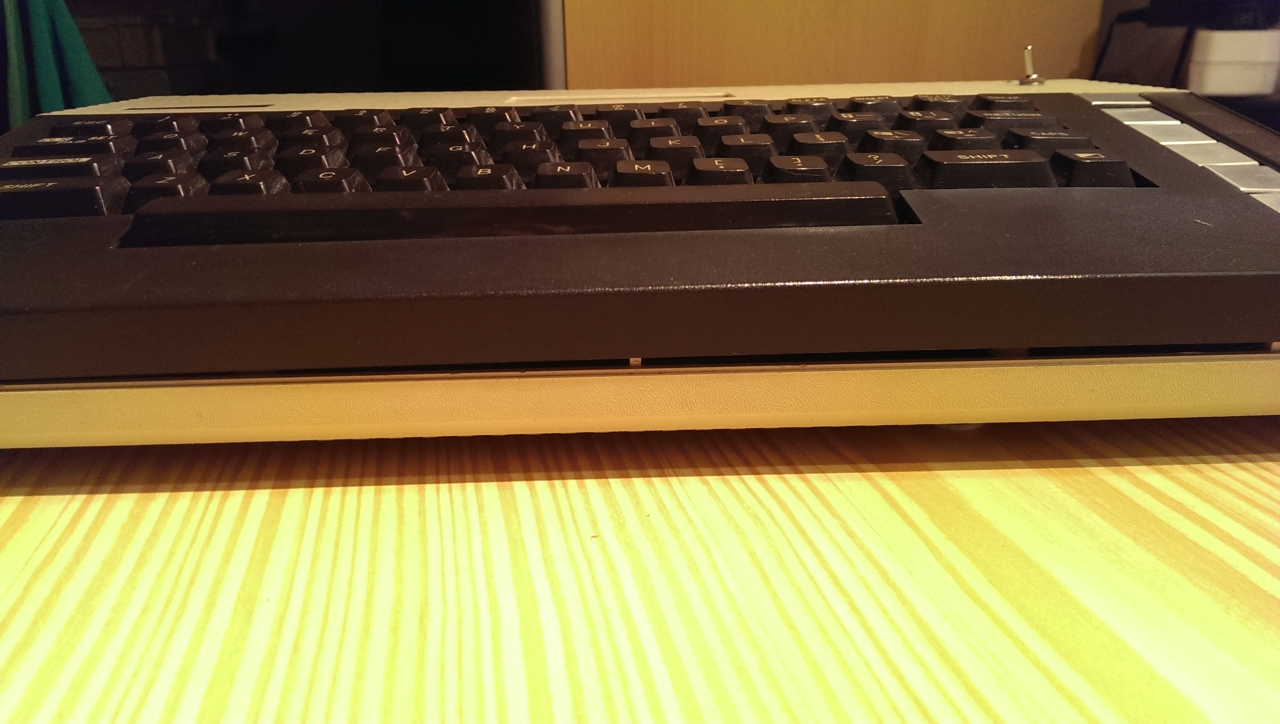

nach der VBXE hab ich meinem 800XL jetzt nochmal ein Stereo Upgrade verpasst. Läuft soweit alles bestens, Problem ist das die Platine dermaßen hoch ist das ich den Rechner nicht mehr vollständig zu bekomme. Jedesmal wenn ich die Schrauben fest anziehe drückt die Platine auf das Flachbandkabel der Tastatur und es fallen ein paar Tasten aus Jetzt habe ich einen Spalt von ca.4mm was auch nicht wirklich schick aussieht. Hat einer von euch das Problem schon gehabt und gelöst?

Kannst Du ggf. die Pins an der Erweiterung etwas kürzen damit sie auf dem IC-Sockel aufliegt?

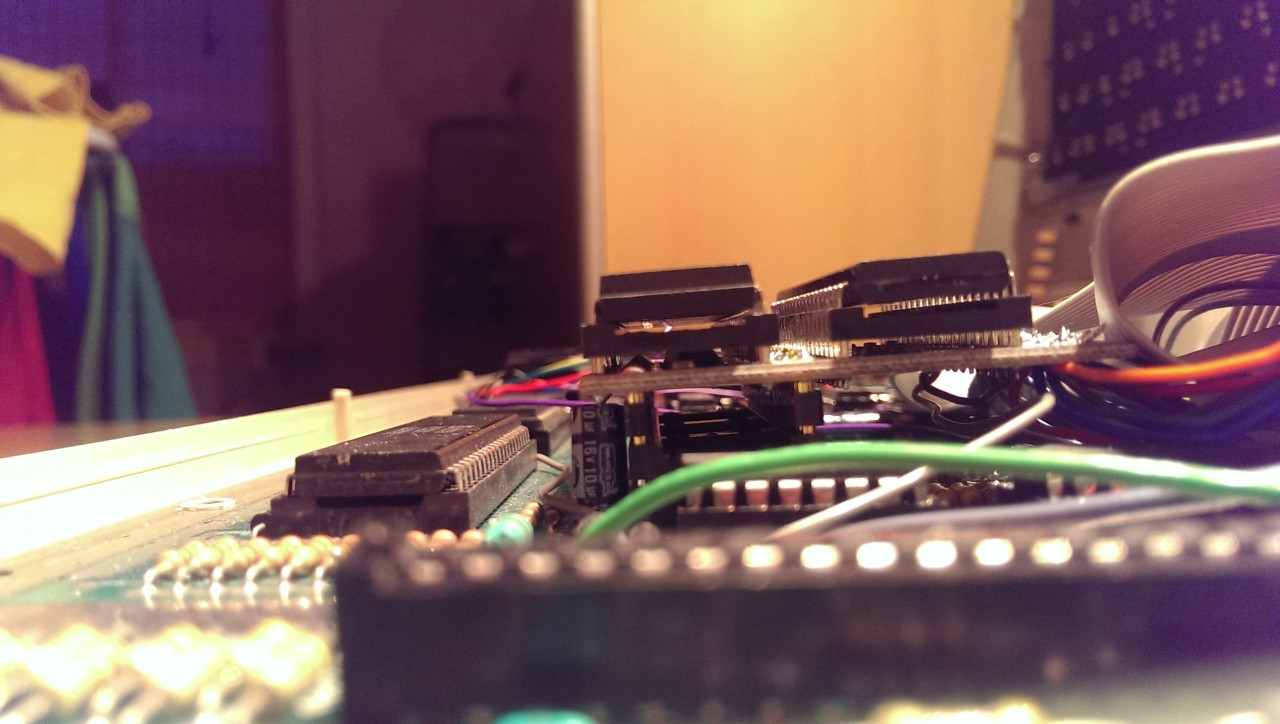

Mach doch mal ein Foto von Rechner mit aufgesteckten Erweiterungen, ohne Gehäuseoberschale, möglichst schräg von der Seite, damit man sieht wo evt. noch etwas Luft ist

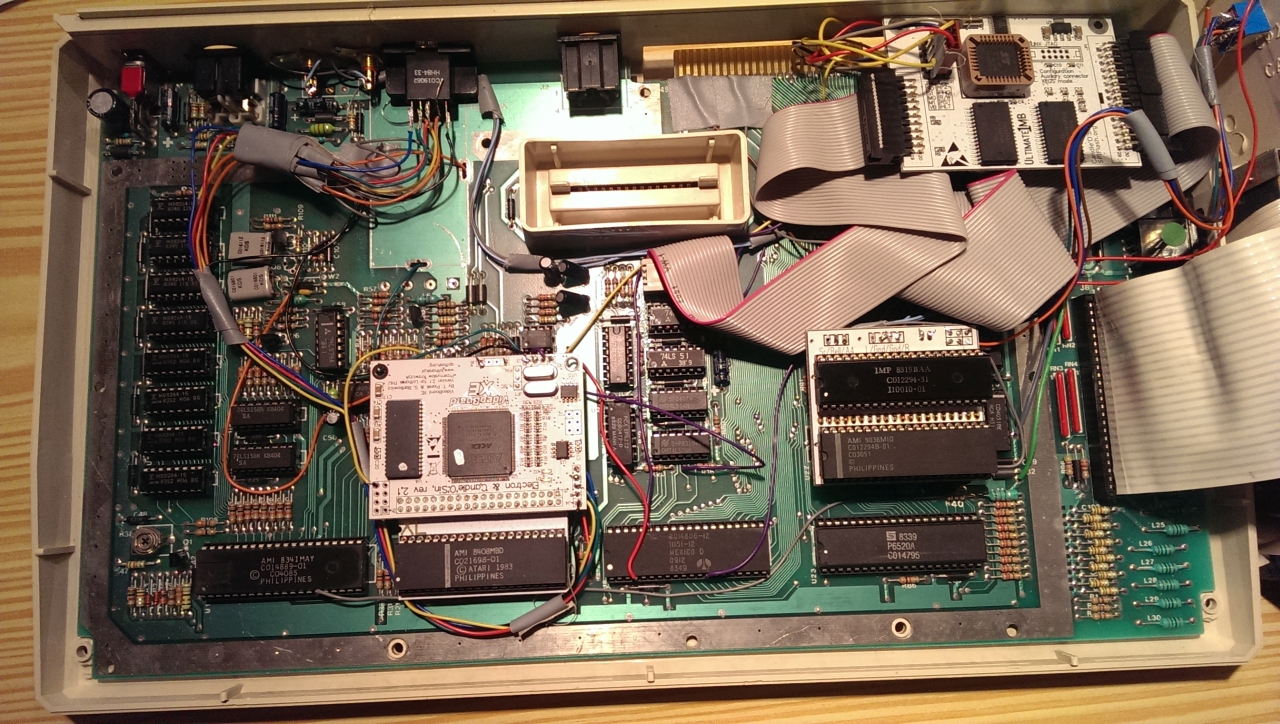

Ich habe ein VBXE und eine Stereo-Platine in meinem XEGS, da stellt sich das Problem mit der Höhe nicht; da war es eher etwas hackelig weil die Platinen direkt nebeneinander liegen:

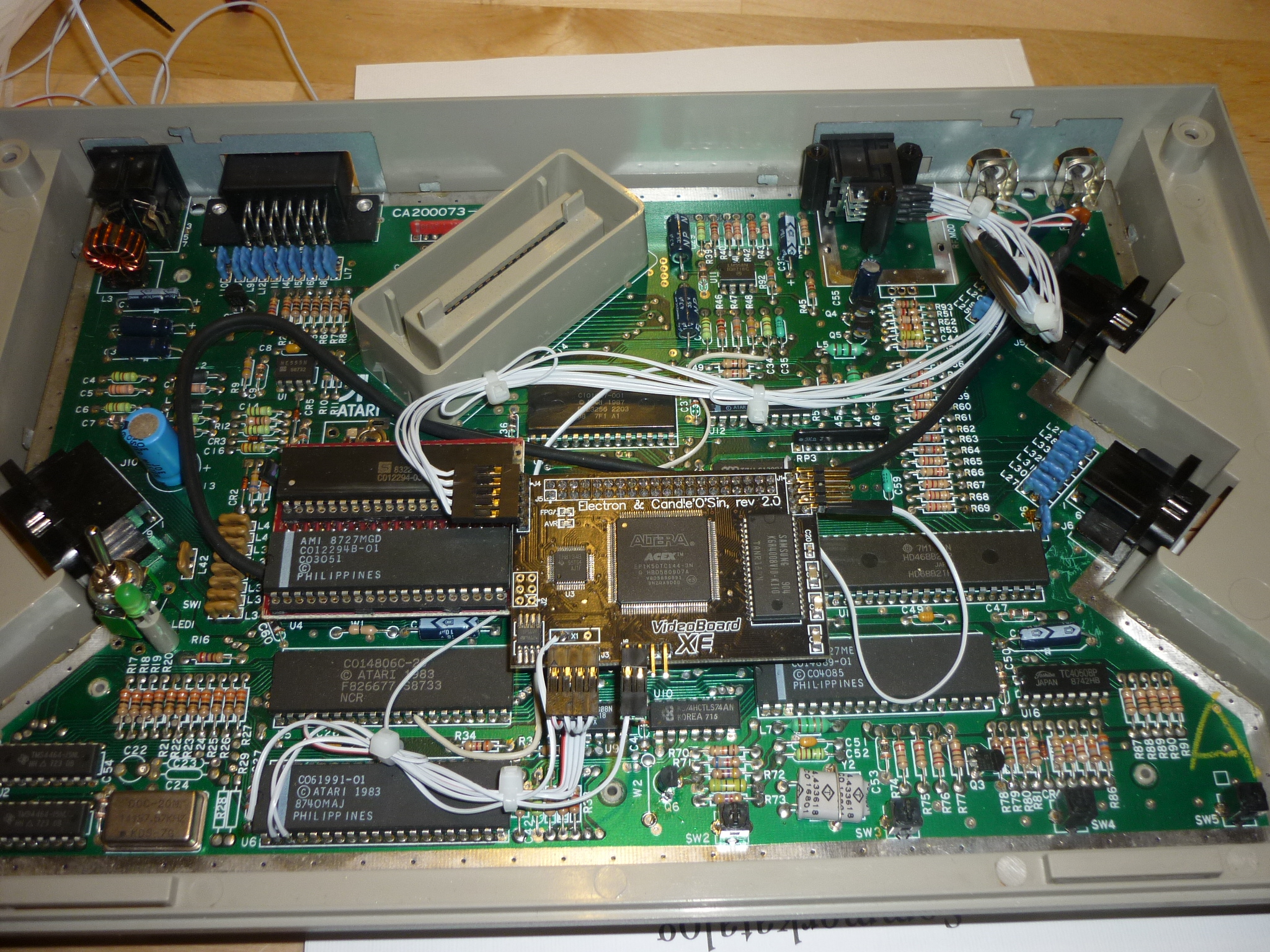

Hier findest Du Bilder von erweiterten XLs, vlt. hilft Dir davon schon etwas weiter:

klick


Sleepy

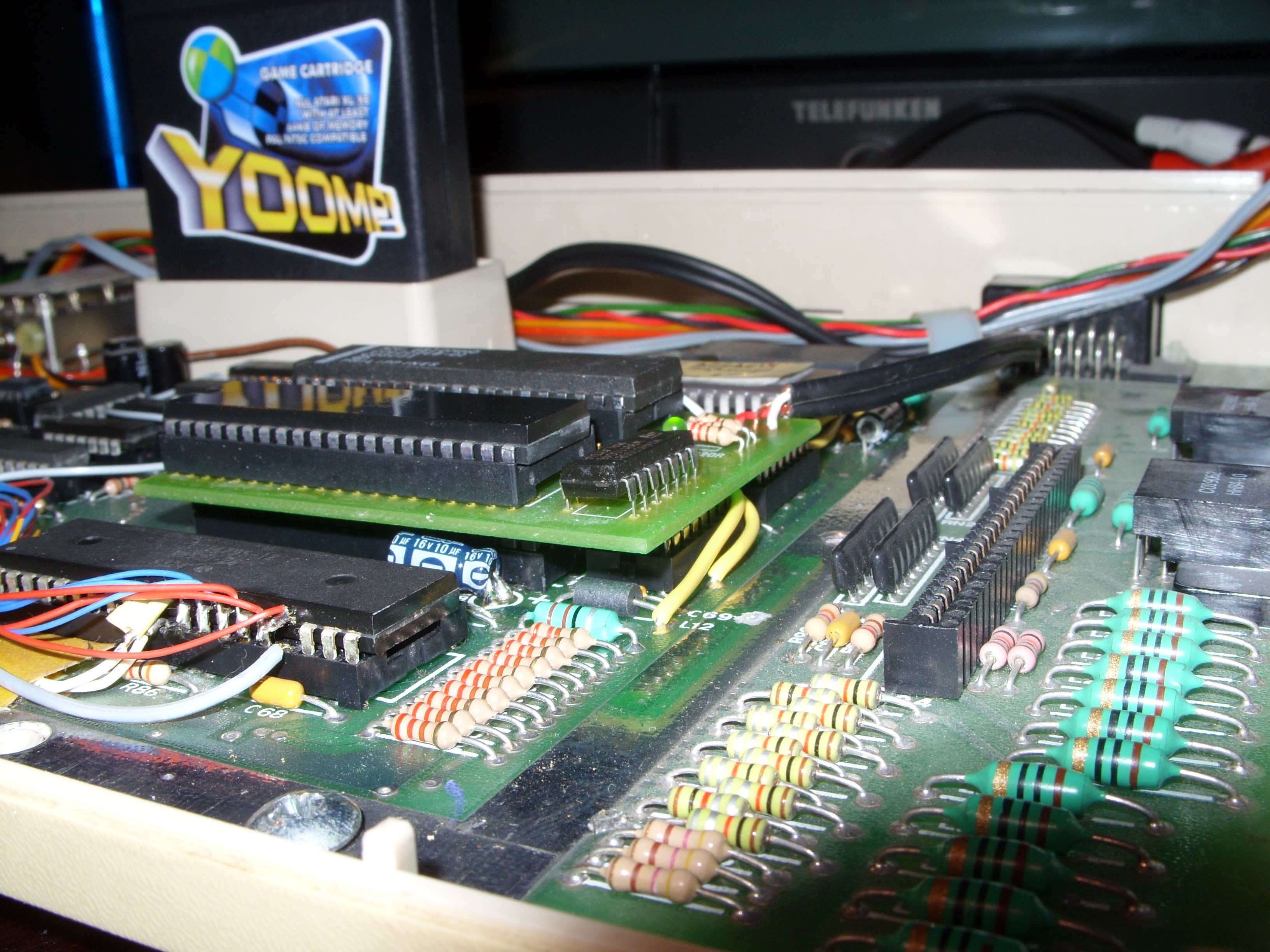

Ich habe gerade noch ein Foto von der Stereo-Platine in meinem 800XL gefunden:

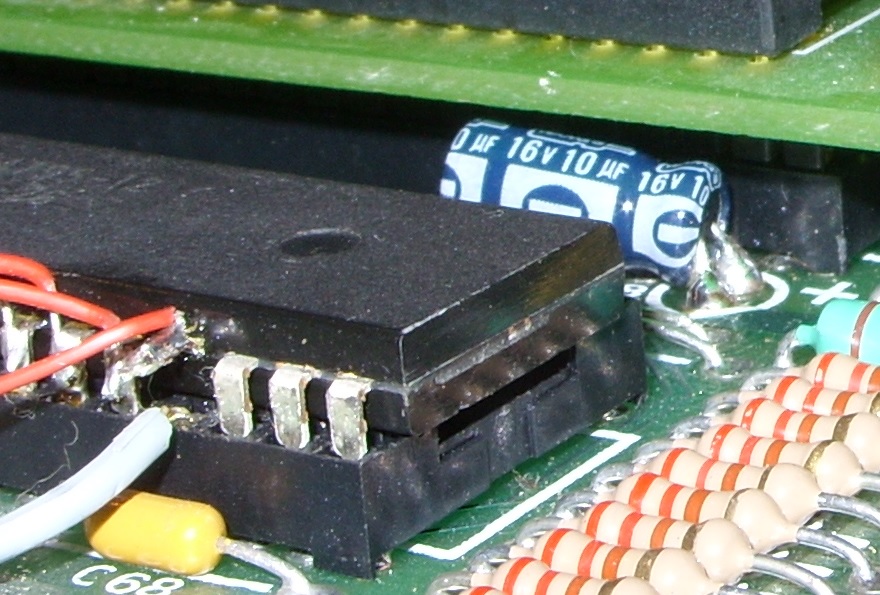

Zu beachten ist daß der kleine 10µ-Elko flachzulegen ist:



Wenn ich mich jetzt recht erinnere, war die Platine ursprünglich mit einer Stiftleiste mit dickeren Stiften bestückt. Da diese beim Eindrücken in die Low-Cost-IC-Fassungen diese irreparabel beschädigen tausche ich diese generell gegen Präzisionsstiftleisten aus. Nebenbei hat diese auch kürzere Stifte so dass die Erweiterung auf dem IC-Sockel aufliegt. Der Rechner lässt sich problemlos schließen.

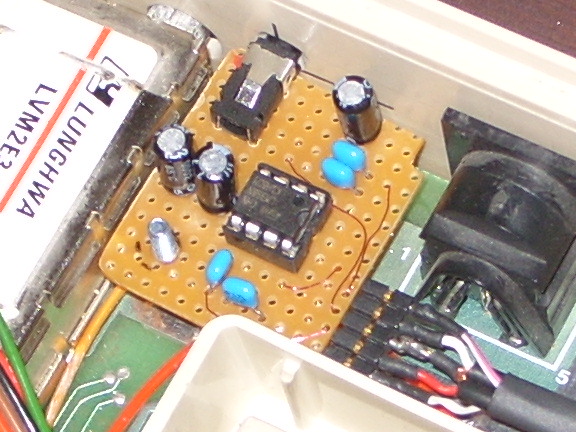

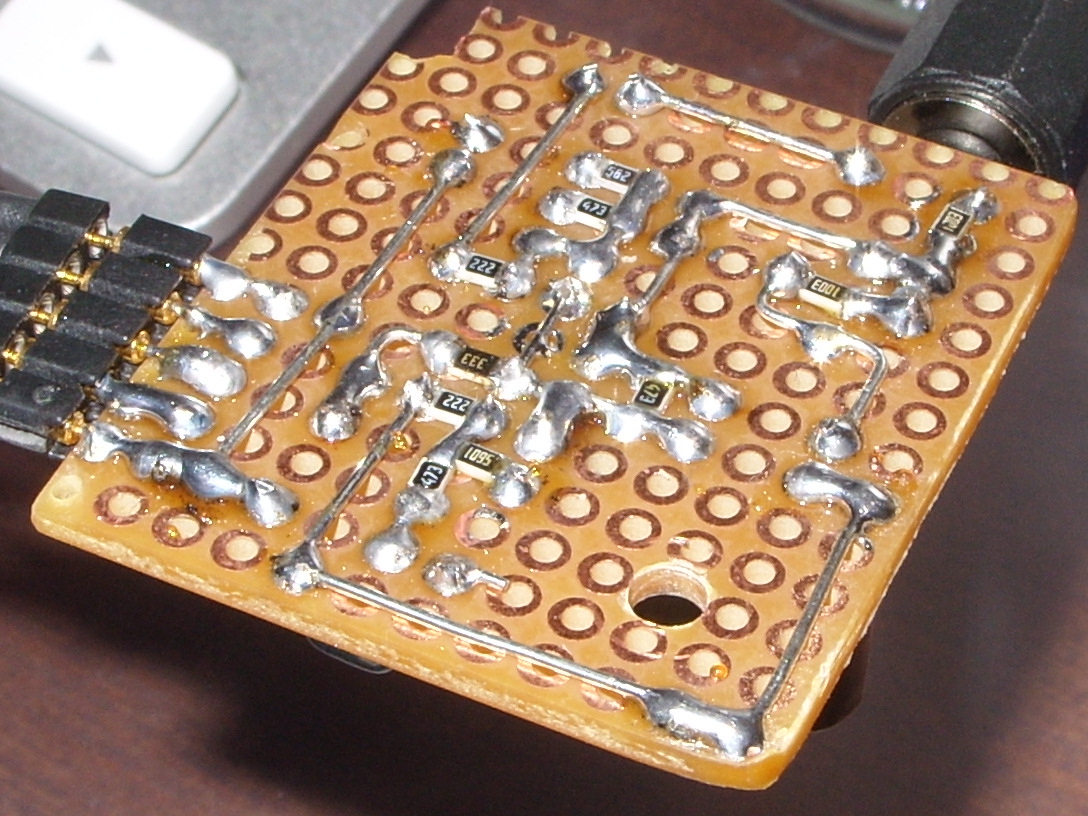

Ich habe noch eine Platine ohne eigenen Verstärker, deshalb habe ich den Vorverstärker aus dem XL in Stereo nachgebaut und mit einer 3,5mm-Kopfhörerbuchse neben den HF-Modulator gesetzt:



Sleeπ

Leider ist mit Pin Kürzen nicht viel da direkt unter der Platine ein Kondensator liegt. Ich war auch schon am überlegen das ganze ding kurzerhand unter die Platine zu löten, will ich aber nicht wirklich

Evtl. das Flachbandkabel kürzen, aber geht das überhaupt???

Das Flachbandkabel der Tastatur würde ich auf keinen Fall kürzen! Die dürftest Du a) wenn irreparabel beschädigt nicht mehr bekommen und b) brauchst Du Luft wenn Du den Rechner öffnest. Das Kabel ist gerade so lang wie es sein muss.

Die IC-Fassung zwischen der Kontaktleiste und der IC-Fassung im Rechner dürfte des Rätzels Lösung sein. Wenn Du diese rausnimmst sollte es mit der Höhe passen.

Dazu musst Du aber den besagten Kondensator liegend einlöten!!!

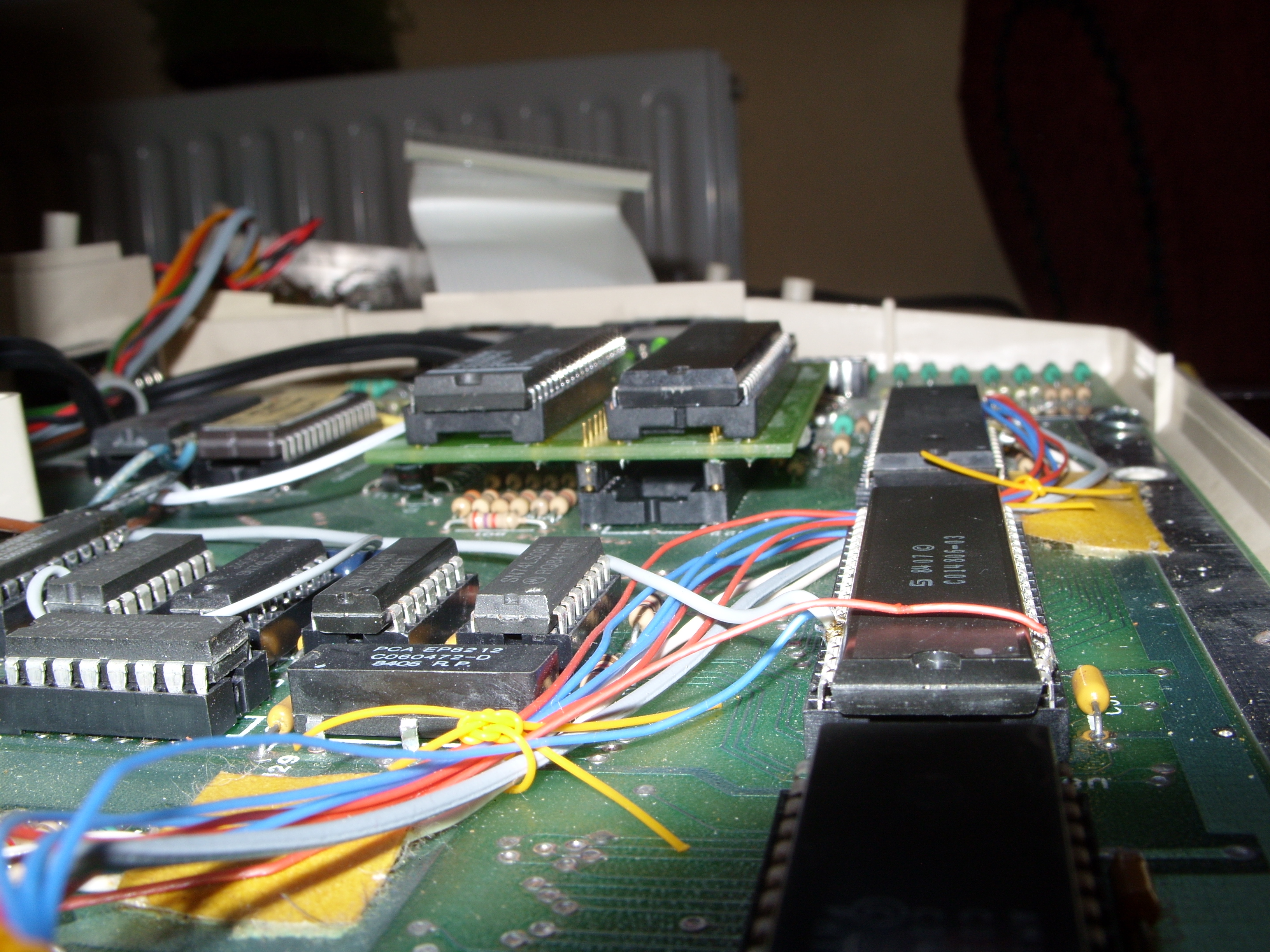

Bei Dir sieht es zur Zeit so aus:



Den 10µ liegend einlöten und die gesteckte IC-Fassung raus; damit dürfte Dein Problem gelöst sein.

Sleepy

Verdammt und ich dachte ich bekomme es nochmal ohne Lötkolben hin.... Ok, muss ich mich die Tage nochmal dransetzen, danke für den Tipp!!
