Hallo Users,..
ich bin ja erst recht neu hier,.. ich bin Micha, Mitte 40 und habe Anfang der 80er mit dem 2600 angefangen... ich wollte damals schon das "spacige" Raumschiff ATARI400 haben,.. (unbezahlbar) ich fand die Gehäuseform seit dem super...

nun ist es soweit und ich konnte einen schönen ATARI400 ergattern,.. (und noch 2 ATARI 800XL

Es scheint einer von 1981 zu sein, da er ab Werk bereits 16k Byte eingebaut hat.
Module wie Donkey Kong und BASIC klappen prima.

Wer hat noch so einen tollen ATARI400.
Interne Informationen wie Peek und Poke Befehle findet man ja nur selten im www.

Ich habe derzeit zwei kleine Problemchen..
a.) der interne Lautsprecher ist tot, da piept nix,.. (muss der bei jedem Tastendruck piepen ??)
b.) auf dem Fernsehbild kommt kein Tom (ich habe von der Quarz Frequenz 100% ein PAL Gerät).

Ich hatte die tolle Kiste schon offen, nix auffälliges,.. ich betreibe ihn mit einem neuerem 9VAC/230V Netzteil.
Vielleicht ist auch nur der Transistor direkt neben dem Lautsprecher platt (für den internen Ton)...
ich würde ich freuen, wenn sich noch mehr ATARI 400 User melden,,
ich wollte am 400er nix löten oder ändern, er soll als RETRO Rechner mit mir alt werden

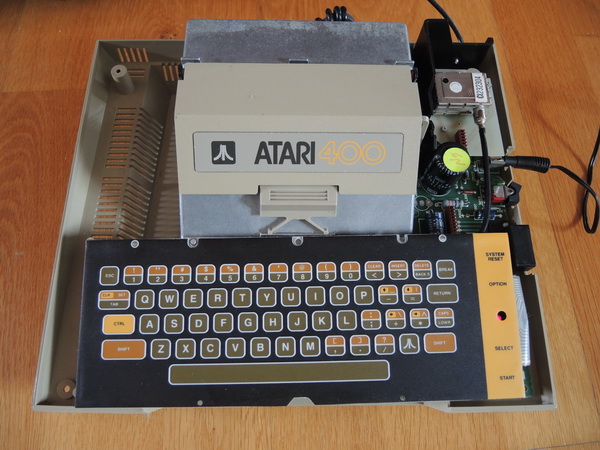

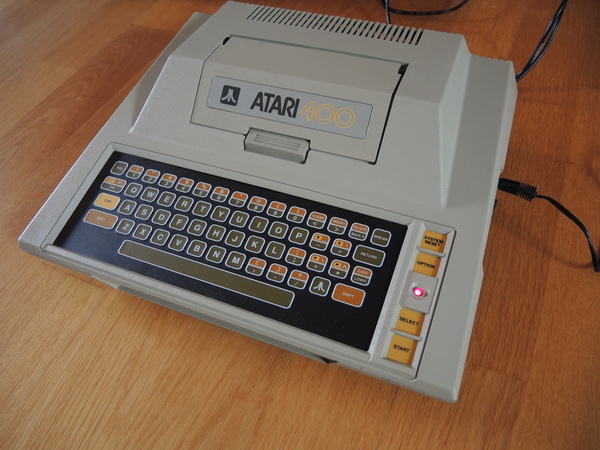

anbei ein paar Bilderchen,..
mfG. MIcha

Herzlich Willkommen!
Der Rechner sieht ja wie neu aus
Leider habe ich noch keinen ATARI 400 in meiner Sammlung, aber jemand wird Dir hier bestimmt weiter helfen
Gruß
Montezuma

Moin Micha,

1010Micha hat geschrieben:Es scheint einer von 1981 zu sein, da er ab Werk bereits 16k Byte eingebaut hat.
Module wie Donkey Kong und BASIC klappen prima.

IMHO gab es die PAL-Versionen nur mit 16 KByte, nur die ganz frühen NTSC 400er wurden mit 8 KB ausgeliefert.

1010Micha hat geschrieben:Wer hat noch so einen tollen ATARI400.
Interne Informationen wie Peek und Poke Befehle findet man ja nur selten im www.

Ich hab drei Stück davon... feine Kisten Eigentlich ist es eher andersherum... sämtliche ATARI-Literatur hatte meistens den 400/800er als Basis und dann Ergänzungen, was mit XL/XE hinzugekommen ist. Im Profibuch findest Du stets Anmerkungen, was nur bei XL/XE geht (es gibt, außer den vier Joystickports, nichts, was der XL/XE nicht auch kann wie der 400/800). Im Speicherbelegungsplan steht im Profibuch immer die explizite Bedeutung für 400/800 bzw. XL/XE, sofern es überhaupt unterschiedliche Bedeutungen gibt.

1010Micha hat geschrieben:a.) der interne Lautsprecher ist tot, da piept nix,.. (muss der bei jedem Tastendruck piepen ??)

Normalerweise ja, wenn es nicht abgeschaltet ist. Also BASIC Modul rein und Taste gedrückt = Tastenklick sollte zu hören sein, wenn die Taste selbst ok ist Prüfe einfach, ob an der Basis des Transistors ein Pegelwechsel beim Drücken der Taste erkennbar ist.

1010Micha hat geschrieben:b.) auf dem Fernsehbild kommt kein Tom (ich habe von der Quarz Frequenz 100% ein PAL Gerät).

Hmm, es könnte sein, daß es ein UK 400er ist. Manchmal findet man unter der Modulklappe ein kleines "UK" aufgeklebt, manchmal nur "PAL" und gelegentlich auch gar nichts, weil´s abgefummelt wurde

Der in UK verwendete PAL-Standard unterscheidet sich u.A. in einer anderen Tonträgerfrequenz. Bei PAL B/G (u.A. in Deuschland üblich) liegt die bei 5,5 MHz, bei PAL-I (UK) jedoch bei 6,0 MHz.

Einige Fernseher können das (erkennen es automatisch), andere nicht. Die, die es nicht können, schalten häufig den Ton dann aus, wenn das Bild sauber kommt. Ganz alte Geräte rauschen einfach.

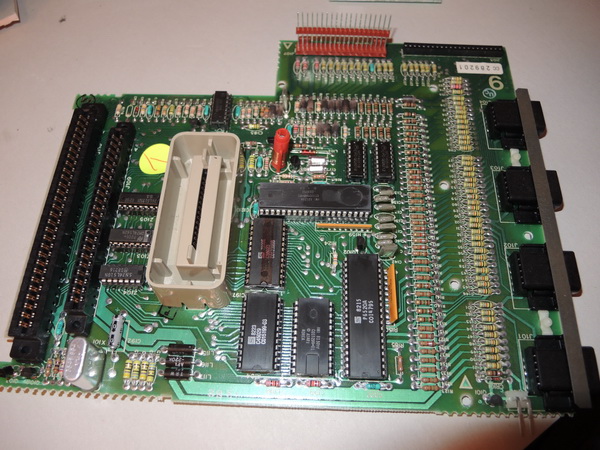

Lösung ist, die Frequenz für den Tonträger auf 5,5 MHz einzustellen. Dazu gibt es eine justierbare Induktivität, das ist das rote Ding auf Deinem letzten Bild. Nicht-metallisches Abgleichwerkzeug sollte genutzt werden. Der Abgleich ist mit modernen Fernsehern nicht ganz einfach, weil diese halt stumm schalten und nicht rauschen - den Punkt zu finden ist nicht immer einfach. Mit einem modernen Oszilloskop und Frequenzzähler ungleich einfacher.

Knackpunkt: Nicht bei allen 400er ist der Stellbereich ausreichend. Es wurden unterschiedliche Induktivitäten verbaut, auch wenn die Schaltpläne dies nicht hergeben. Dann bleibt nur, entweder sich diese justierbare Induktivität woanders zu klauen (z.B. PAL Atari VCS 2600, die gibt´s bei eBay oft für sehr wenig Geld) oder die in Serie geschaltete, feste Induktivität L102 entsprechend auszutauschen.

Andernfalls die übliche Fehlersuche... POKEY Pin 37... R164... Q105. Siehe Jerzy´s Schaltplänen, ist sehr übersichtlich der 400

Gruß, Jürgen

Hallo Jürgen...

prima,!! vielen Dank für die tollen hilfreichen Informationen,...

Ja, es ist wirklich so,.. ich habe einen PAL, ABER er hat den UK Aufkleber,.. im Schacht,.. also wird deine Frequenz-Angabe stimmen...

Ich werde mal schauen , was ich deswegen mache,.. eigentlich ist es mir fast lieber, dass er den original Zustand behält, ich habe mir daher lieber für 50 Euro einen "alten" TFT TV Monitor bestellt,
der kann z.B. NTSC und PAL, vielleicht kann er ja auch 6 MHz..

Ich werde wohl dafür als erstes (aber erst frühestens in 2 Wochen),.. mit der Suche zum Lautsprecher Fehler anfangen...

hmm ich habe leider auch keinen alten Cassetten Recorder 410 oder so...
Kann der ATARI400 denn auch das 1010 ??
Erste Versuche haben nicht geklappt, der Recorder lief erst gar nicht los, und ich wollte nichts kaputt machen... daher schnell wieder ab gemacht,..

Ich werde wohl auf die Suche nach einem funktionierendem 410er gehen müssen um irgendwann mal ein Basic Programm auch mal abspeichern zu wollen,..

Ich werde weiter berichten und Bilder folgen )

Danke, Gruss Micha

Hi Micha,

1010Micha hat geschrieben:Kann der ATARI400 denn auch das 1010 ??

der 1010 Recorder lässt sich auch mit dem Atari 400 betreiben. Möglicherweise sind nur die Riemen ausgeleiert. Ersatz gibt's hier

http://www.ebay.de/itm/Atari-1010-cassette-Drive-Belt-Hong-Kong-model-Model-with-Silver-sticker-/121655235214?pt=LH_DefaultDomain_3&hash=item1c5337928e

oder hier

http://www.ebay.de/itm/Atari-1010-cassette-Drive-Belt-Japan-model-Model-with-Orange-sticker-/121655608608?pt=LH_DefaultDomain_3&hash=item1c533d4520

je nachdem welches Modell du hast.

Gruß
Klaus

Hallo Klaus,..

Ja,.. danke, diese habe ich auch schon bestellt und hier auch schon "liegen"... der Einbau wird noch ein paar Tage dauern,..

Ich habe den 1010 ja am Atari 800XL getestet (da klappt er zwar auch nicht,.. nur Boot Error,.. aber er läuft zumindest nach CLOAD an),..
Ich habe das Gefühl, der ATARI400 hat vielleicht noch ein Problem am SIO Port,..

ich habe ja auch ein 1050,.. sollte das auch funktionieren ??
Ich habe bisher nur meine SIO2SD Platine angeschlossen (diese hat kein externes Netzteil),.. die Anzeige leuchtet aber nicht (

ich werde mal in Ruhe die Spannungen nachmessen, .. eigentlich reicht mir beim Atari400 im Betrieb auch nur die Steckmodule,..
das er 100% funktiniert sehe ich nur als optimaler Sammlerzustand für die Zukunft (bleib bis in Ewig in meinem Besitz )

danke, mfG. Micha

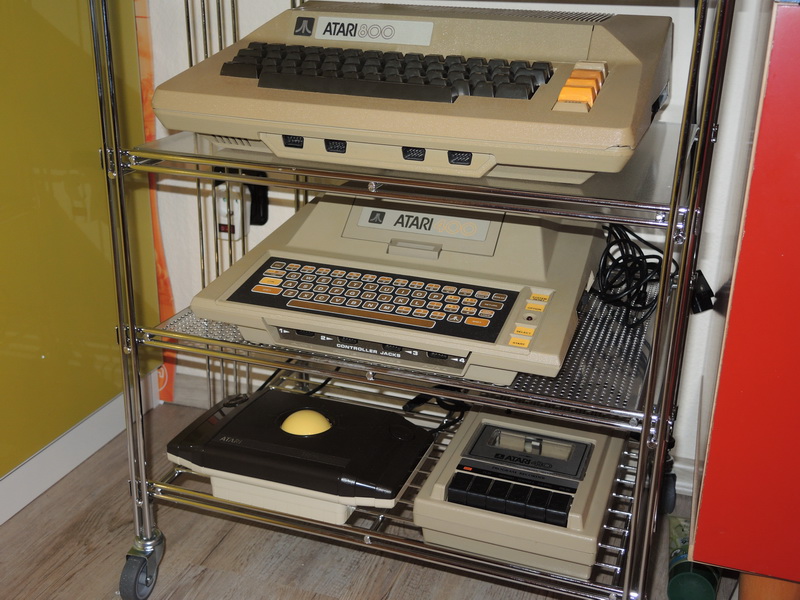

Mein Atari 400 hat inzwischen noch ein paar andere Freunde bekommen

nette Gesellschaft

Meiner steht mittlerweile als Leihgabe im Computerspielemuseum Berlin.

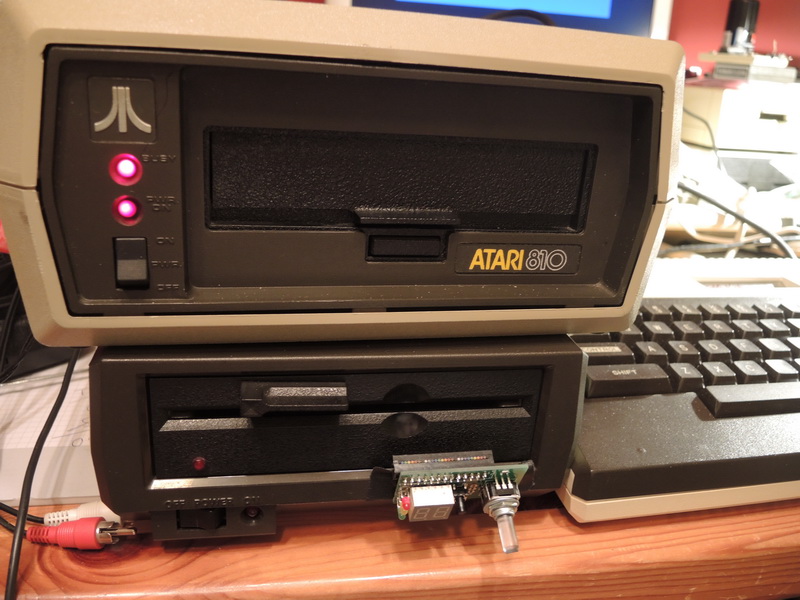

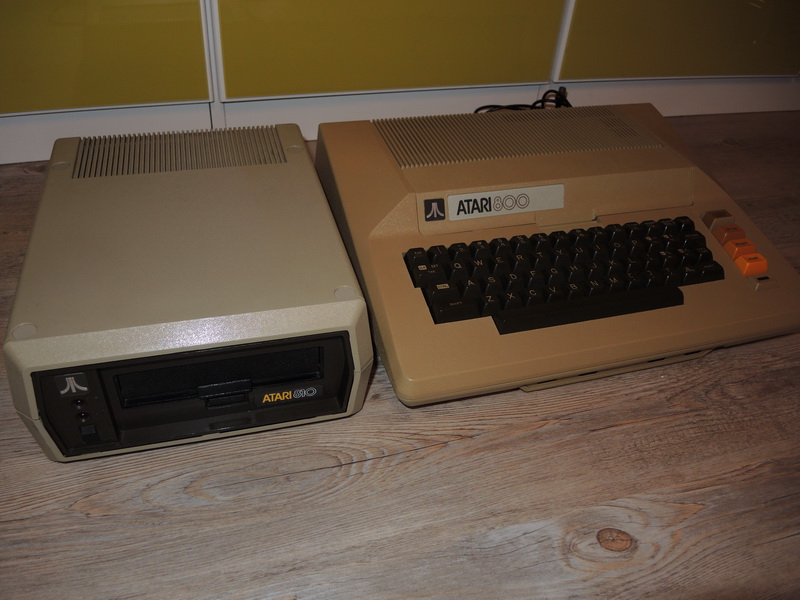

Dank unserem Diskettendoktor läuft meine 810 nun auch mit dem "Ur-DOS" 1.0 )) von 1979

wenn das Teil "los rattert" , wackelt echt der Schreibtisch,..
und eine 1050 sieht da neben echt "klein" aus
sogar mein altes original Zaxxon läuft damit tadellos,..

danke
mfG. Micha

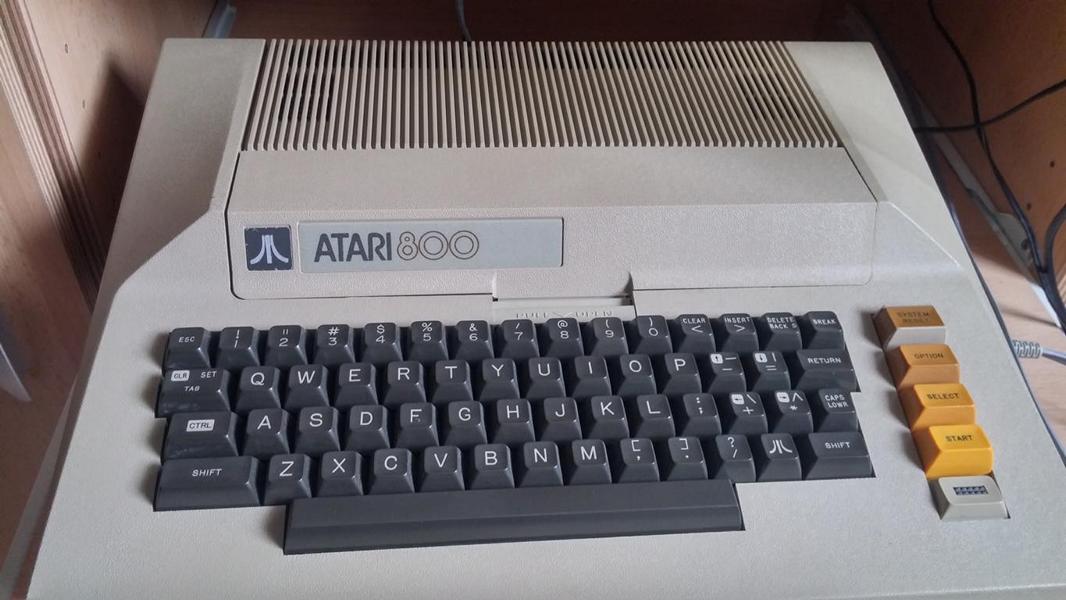

Der 800er ist gelegentlich im Einsatz.

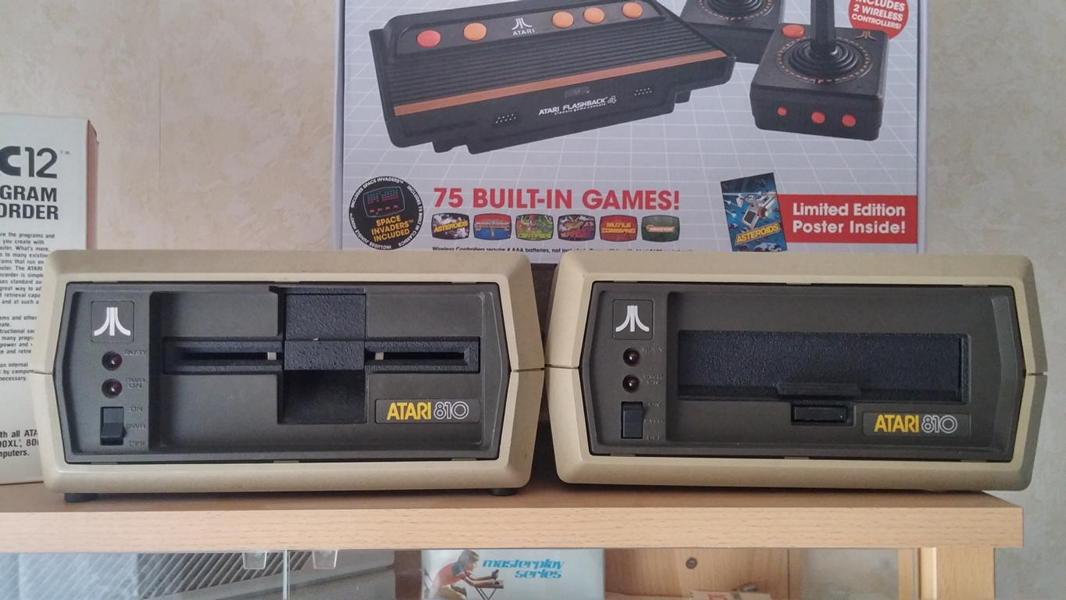

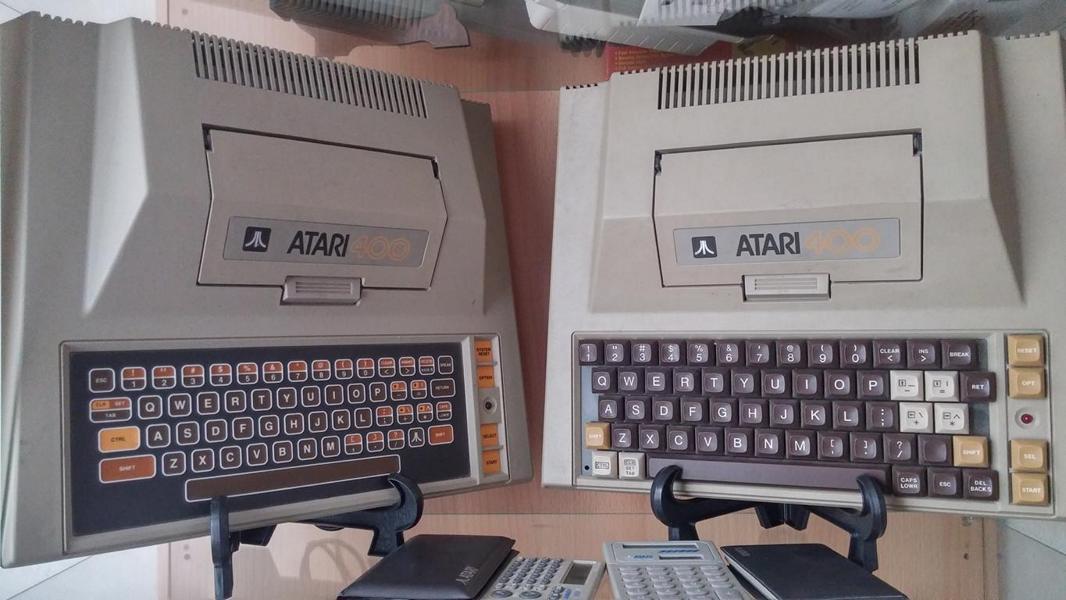

Die 400er stehen im Schrank und die beiden "Schuhkartons" 810 oben drauf.

Hallo Franky,..

SUPER Sammlung,...
Hatte garnicht gesehen, dass du auch schon den mit B-Tastatur hast,..
Toll,.. die habe ich jetzt erst erstanden...
UND WAU hatte vorher auch die beiden 810er nicht entdeckt (beide Version)

Bei mir werden im Forum leider oft 50% "verdeckt"..

Ich beneide dich...

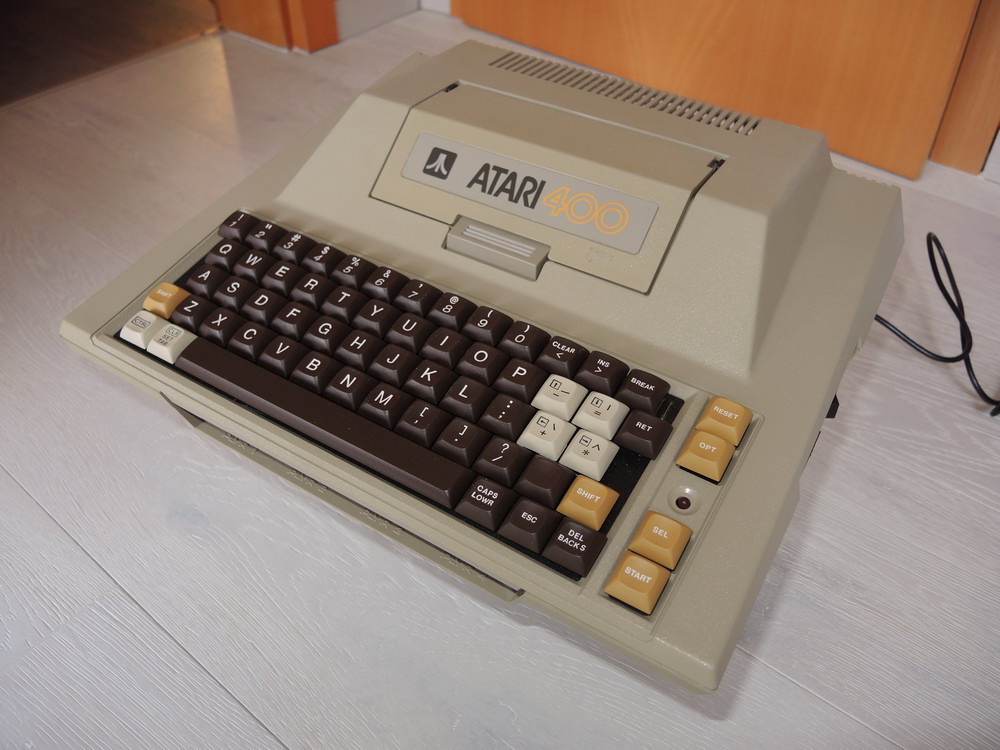

mein neuster Schatz:

Hallo Micha

Entweder auf dem Bild clicken oder rumscrollen auf dem Bild. Oder "Rechts Click --> Öffne in neuem Fenster".

Tschüß

Mathy

ich surfe mir Apple (Safari),..

beim draufklicken wird nur ein Teil "vergrößert" aber nicht komplett,..
klar mit Scrolbalken kann man verschieben...

aber so habe ich bei Franky "die Hälfte" leider vorher ("Jahrelang") übersehen...

sollte hier auch kein "Forums-Meckern" sein... nur eine "Entschuldigung" dass ich Frankys tolle Hardware nicht vorher schon "wertgeschätzt " hatte.

mfG. Micha / alles Gut!

Hallo Micha

Hier sind Mehrere mit Apple unterwegs. Wir haben damals die richtige Wahl getroffen wenn's um Computer geht, und das machen die Meisten von uns immer noch.

Tschüß

Mathy
