Hallo,

hat das schon mal jemand gemacht, den Schalter für die Laufwerksnummer auf die Frontseite legen?
Ich habe hier gesucht, aber nichts passendes gefunden.
Die Schalter hinten scheinen im Gray-Code codiert zu sein, stimmt das?

Mir wäre ein Kodier-Tastschalter ganz lieb, der 1...4 anzeigt und hoch oder runter geschaltet werden kann.

Viele Grüße,
F.

Moin,

FlorianD hat geschrieben:hat das schon mal jemand gemacht, den Schalter für die Laufwerksnummer auf die Frontseite legen? Ich habe hier gesucht, aber nichts passendes gefunden. Die Schalter hinten scheinen im Gray-Code codiert zu sein, stimmt das?

Hab jetzt keine Lust zu schauen, was ein Grey-Code ist, aber die Codierung ist nicht so, wie man es erwarten würde (binär gedacht).

Ich habe das in meinen 1050er so gelöst, daß ich einen 0...7 Wahlschalter (mit Taste "auf" und "ab") aus SCSI Gehäusen genommen und in den Rahmen der Frontblende eingebaut habe. Für die Umsetzung nehme ich ein kleines GAL, weil man sonst mit einem Logik-Baustein nicht auskommt. Das GAL habe ich so belegt, daß man es huckepack auf einen der 14 poligen ICs setzen kann, zwei Drähte zu Pin 8 und 9 des 6532 und fertig (natürlich noch die Leitungen zum Schalter).

Schick mal heute abend ein Foto, wenn ich dran denke

Gruß, Jürgen

Nö, Grey-Code passt nicht. Der Schalter würde zwar funktionieren, aber die Zuordnung der Nummern passt nicht.
Da wäre ein binär / hex zählender Schalter passender.

Wenn an den Schaltern lötest den Lötkolben schön mit der Masse der Platine erden - ich habe mir bei solchen Basteleien mal die CPU einer XF zerschossen... * flöt *

Sleepy

Moin,

so, hier meine GALante Lösung für die Verwendung eines beliebigen Schalters nach Binärsystem - z.B. die SCSI-ID Schalter (0...7) von SCSI Gehäusen. Ähnliche Codierschalter gibt es auch einzeln zu kaufen, z.B. bei Reichelt. Ansonsten alte SCSI Gehäuse schlachten...

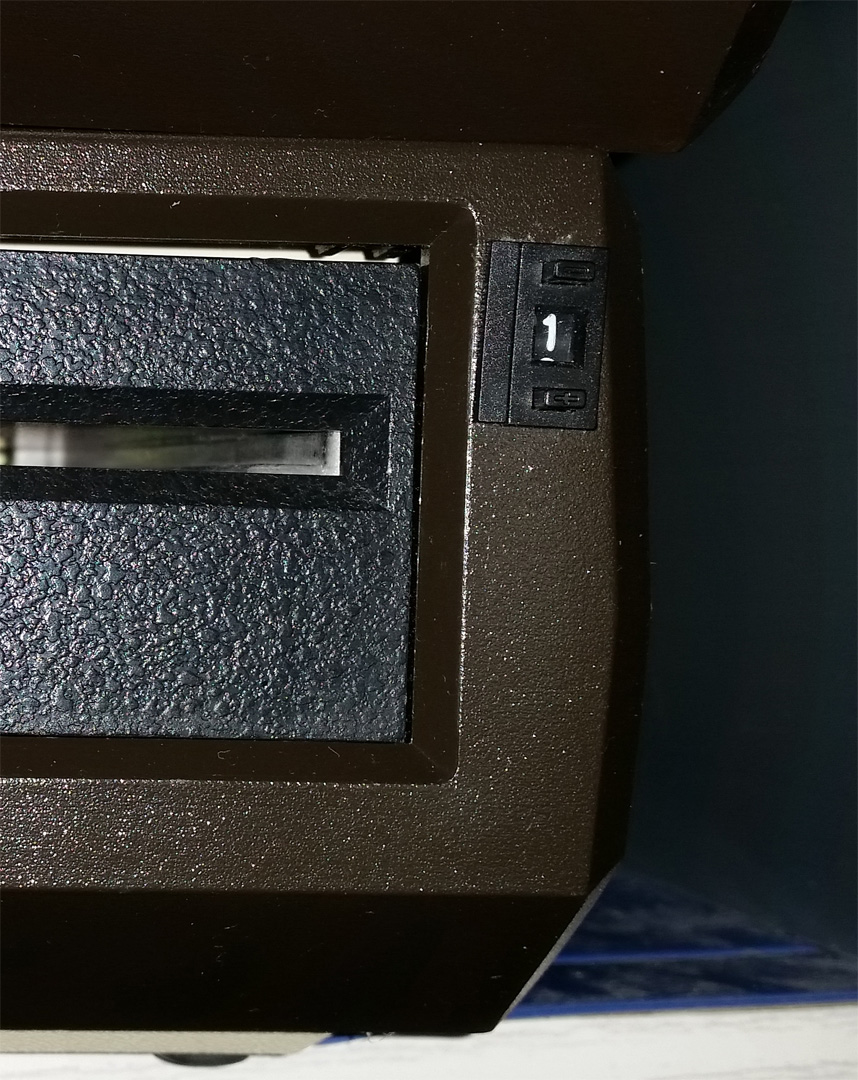

So schaut es bei meiner Super-Archiver-Floppy aus:


Hier die Unterlagen zum Nachbasteln:

Gruß, Jürgen
