Hallo !

Hat jemand einen Link oder eine Anleitung auf Deutsch für mich ,um einem 130XE einen Supervideo Ausgang zu verpassen ?
Da gibt es doch eine relativ simple Art und Weise ,bei der man mehrere Widerstände ersetzt und einen Kondensator einlötet ,aber leider nur auf Englisch.
Bevor ich meinen 130xe schrotte ,hätte ich das Ganze gerne auf Deutsch.

Vielleicht kann mir jemand helfen.

Moin,

Smartytom hat geschrieben:Hat jemand einen Link oder eine Anleitung auf Deutsch für mich ,um einem 130XE einen Supervideo Ausgang zu verpassen ?
Da gibt es doch eine relativ simple Art und Weise ,bei der man mehrere Widerstände ersetzt und einen Kondensator einlötet ,aber leider nur auf Englisch.
Bevor ich meinen 130xe schrotte ,hätte ich das Ganze gerne auf Deutsch.

Also... "Supervideo" hat nichts mit "S-Video" zu tun. "Supervideo(-Mod)" ist eine Namensschöpfung aus Amerika für die ersten XL Video-Mods.

Jedes XE Modell (Ausnahme: XEGS) hat ab Werk S-Video, wenn es Dir primär darum geht, brauchst Du nichts zu machen, außer ein passendes Kabel zu verwenden bzw. zu kaufen. Bevor Du an Deinen XE herumlötest, teste erstmal, ob Dein Monitor/Fernseher überhaupt S-Video einwandfrei macht und in Farbe darstellt. Letzteres ist oft nicht der Fall, wenn man moderne Fernseher via SCART-Adapter verwendet, diese können schlicht kein S-Video mehr, sondern nur FBAS/CVBS.

Macht Dein Fernseher/Monitor ein farbiges S-Video Bild, dann kannst Du, wenn das Bild "schlecht" ist, über eine Optimierung nachdenken. Beim XE muß die nicht zwangsläufig zu einem besseren Bild führen. Im Anhang findest Du eine entsprechende Doku. Gibt es nur in Englisch, ist aber mit Bildern versehen und sehr leicht zu verstehen. Wenn Du, wie im Mod vorgeschlagen, den Modulator entfernst, ist allerdings NUR noch S-Video möglich, mit einem Standard-FBAS-Kabel bleibt der Bildschirm dunkel...

Gruß, Jürgen

Danke für die Antwort. ich habe erst mal ein Kabel bestellt.
Mein Fernseher hat einen S-Video Eingang (den kleinen Hosidenstecker) - von daher sollte es eigentlich gehen.
Das Fbas Bild ist mir einfach zu schwammig.

Interessante Ultravideo Anleitung,.. danke Jürgen,..

ich überlege, dass auch bei meinem 130XE zu machen,..

In der Anleitung wird auch so für Videomod für 800XL "geschwärmt";..
habe gerade mal im Forum gesucht, aber zum 800XL nix gefunden (soll wohl irgendwo in alten ABBUC Heftchen stehen),.. da auch noch jemand einen Tipp ??

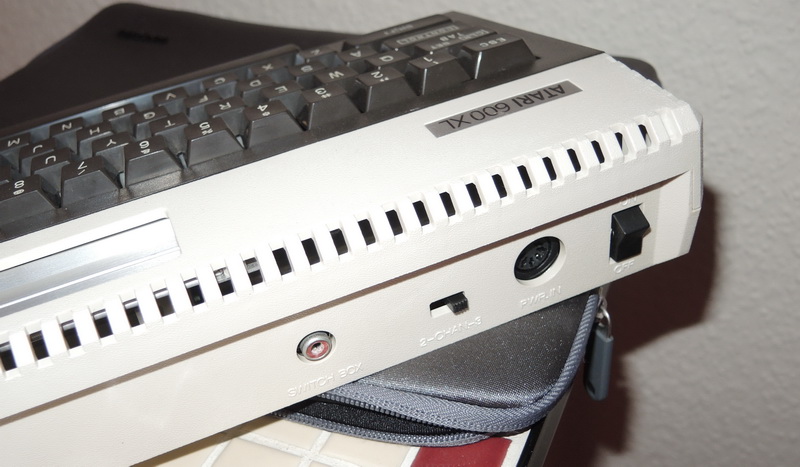

Apropos... ich habe einen bildschönen 600XL.

Der hat GARKEINEN Videoausgang,. habe ich bisher so noch nicht gesehen,..
Innen hat er auch ein anderes Abschirmblech, sodass ich bisher nicht nicht auf die Platine gucken konnte,
ob der 5 polige Stecker zumindest vorbereitet ist ??!

danke mfG. Micha

Moin,

1010Micha hat geschrieben:In der Anleitung wird auch so für Videomod für 800XL "geschwärmt";..

habe gerade mal im Forum gesucht, aber zum 800XL nix gefunden (soll wohl irgendwo in alten ABBUC Heftchen stehen),.. da auch noch jemand einen Tipp ??

Im Mitgliederbereich (Downloads) findest Du in Deutsch den 800 XL Supervideo Mod. Da ist nur ein kleiner Fehler bei der SCART-Belegung drin, ansonsten paßt es.

1010Micha hat geschrieben:Apropos... ich habe einen bildschönen 600XL.

Der hat GARKEINEN Videoausgang,. habe ich bisher so noch nicht gesehen,..

Das ist ein NTSC 600 XL, der hat bis auf wenige Ausnahmen keinen Monitorausgang gehabt. Kann man aber nachrüsten, kein Problem.

Grüße, Jürgen
