Burkhard hat geschrieben:Leider bin ich - ausschließlich Aufgrund meiner recht schmalen Einkünfte - (noch) kein "zahlendes" Mitglied beim A.B.B.U.C. und komme daher an die Downloads nicht ran.

GoodByteXL hat geschrieben:Aber seit Jahren beim ABBUC im Profibuch. Downloadversion in den Public Downloads.

Deswegen der Hinweis auf die Public Downloads, dort Seite 2. Ein wenig lesen und blättern ist schon drin, oder?

Hallo Burkhard,..

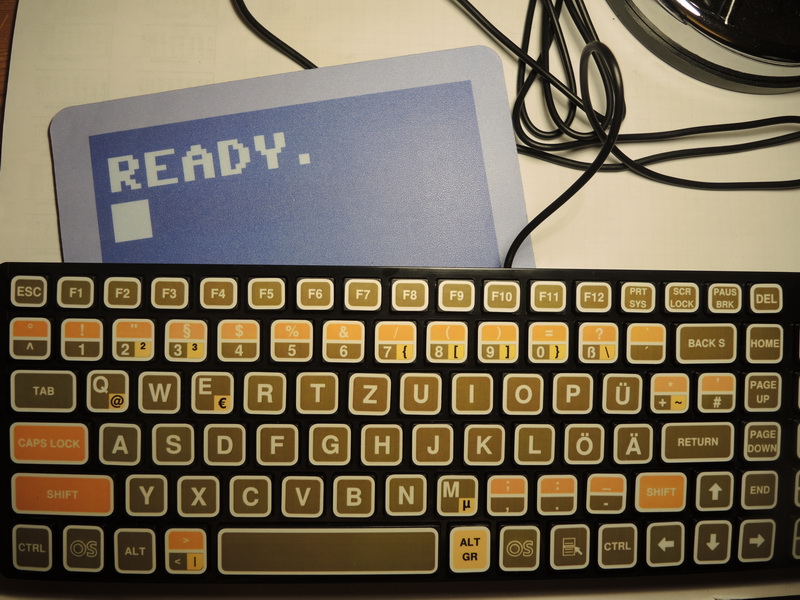

eine "modernere" Tastatur mit Atari-"Aufklebern".. habe ich ja schon.. (siehe Nchbarbeitrag auf dem Marktplatz)
ist aber nix für meinen Atari-800 (in der Kiste)...

Ich habe nun die Tage eine "halb defekte" original Atari 800 Tastatur geschossen,.. diese werde ich lieber reparieren und löte damit nicht jede Taste selbst...

Ich habe bei meinem "Bausatz" auch gerlernt,.. dass man lieber einen kompletten (wenn vielleicht hässlich oder etwas defektem Gehäuse) kaufen kann,.. als alle Bauteile (bis hin neuer RAM ICs selbst) einzeln...

mfG. Micha

GoodByteXL hat geschrieben:Deswegen der Hinweis auf die Public Downloads, dort Seite 2. Ein wenig lesen und blättern ist schon drin, oder?

War mir gar nicht aufgefallen, daß der Bereich über 2 Seiten ging - na schön jetzt habe ich also das Profibuch in 2 Ausführungen, aber welches ist korrekter, die "v2013" oder die ABBUC Edition (letztere mit deutlich besseren und besser vergrößerbaren Abbildungen)? Die v2013 zeigt bei der Bauteilelage den POKEY über der PIA und Letzterer in der Position, wo ich die POKEY vermutete. Bei starker Vergrößerung konnte ich aber keine Beschriftungen der Bauteile des Platinenfotos erkennen! Die ABBUC Edition aber bestätigt meine Vermutung bezüglich der 4051er ICs (bei starker Vergrößerung deutlich erkennbare Aufdrucke der Bauteile) und legt auch den IC daneben als POKEY fest (PIA darüber)! Der Tastaturanschluß hat 17 oder 18 Stifte, so daß die Vermutung naheliegt, daß hier nur die Haupttastatur Anschluß findet! Was ist mit den Funktionstasten?

Es gab doch mal das AKI (AtariKeyboardInterface) mit dem man eine 08/15-Pc-Tastatur an den XL hängen kann. Wenn ich mich nicht täusche ist auf AA irgendwo ein ähnliches Teil in der Mache; ggf. funzt dass auch mit dem A400/800 und dem irgendwer-Keyboard...

Ich finde den AA-Threat leider nicht.

Sleeπ

Sleepy hat geschrieben:Ich finde den AA-Threat leider nicht.Sleeπ

Steve Carden hatte das doch neu aufgelegt und es sollte einen Bericht im ABBUC darüber geben ...

Ach GoodByteXL, Du kennst Doch mein Gedächtnis; ich bin froh dass ich überhaupt wusste dass es da mal eine Neuauflage gab...

Sleeπ

Moin Marc,

Sleepy hat geschrieben:EWenn ich mich nicht täusche ist auf AA irgendwo ein ähnliches Teil in der Mache; ggf. funzt dass auch mit dem A400/800 und dem irgendwer-Keyboard...
Ich finde den AA-Threat leider nicht.

Hier ist er: Transkey-II

Gruß, Jürgen

GoodByteXL hat geschrieben:

Sleepy hat geschrieben:Ich finde den AA-Threat leider nicht.Sleeπ

Steve Carden hatte das doch neu aufgelegt und es sollte einen Bericht im ABBUC darüber geben ...

Das KRH ist zur Zeit ausverkauft, ob Stephen eine neue Version auflegt, ist nicht bekannt. Siehe am Ende dieser Seite... "SOLD OUT"

Der Artikel stammt von mir und wurde Mitte November an Wolfgang übergeben. Vermutlich wird er im nächsten Magazin erscheinen.

Gruß, Jürgen

ich finde in der Regel das "Original" immer am Besten,..

daher eine "defekte" 800er Tastatutur in den USA erworben...
Es wurde angegeben, dass diese die Tasten verliert

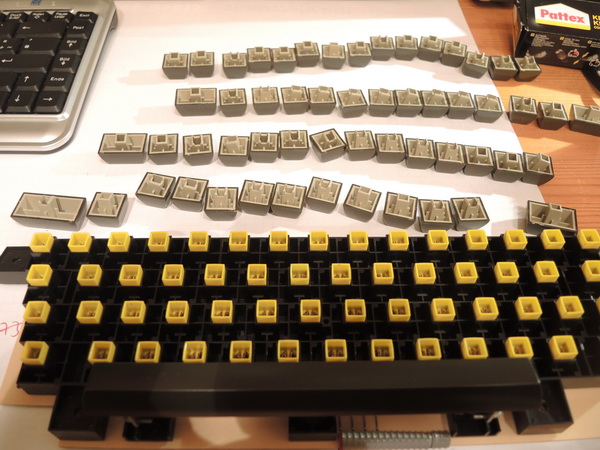

Ja, stimmt... wenn man Sie umdreht fallen alle ab, anscheinend sind über die Jahre beide
Kunststoffe unterschiedlich geschrumpft...

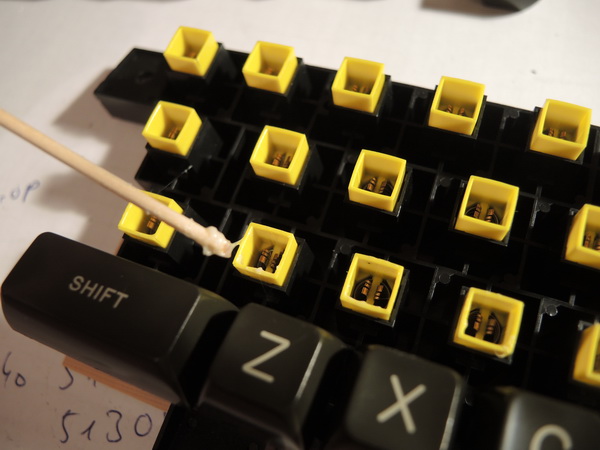

Lösung: jedes Taste einzeln vorsichtig mit Patex angeklebt... -> und alles hält

ABER: ich musste leider feststellen, dass meine 800er Platine anscheinend nicht mehr richtig funktioniert.

Ich verstehe es wirklich nicht,.. NUR die Taste "BREAK" mit Pin1+Pin9 scheint ein Signal aus zulosen,..
alle anderen Tasten klappen nicht

hmm. ob ich mit meinen "Drahtversuchen" ggf. statische Aufladung rein geknallt habe ??
-> ich werde wohl die beiden IC CD4051 mal austauschen... oder macht das direkt der POKEY ??

danke mfG. Micha

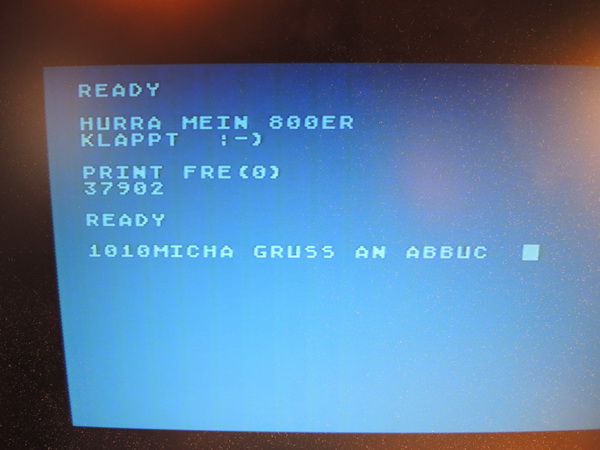

.... so,.... HURRA

Es zeigt sich, dass auch Nebenschauplätze von Vorteil sind,...

ohne den Hinweis hier im Beitrag, wie die Signale zum POKEY laufen, hätte ich wahrscheinlich
nicht so schnell mal eben die zwei IC´s 4051 (oder 4050?) getauscht,..

Ich hatte noch ein zweites Ersatzboard dort habe ich mir die beiden IC´s "geliehen...
PS: kann man diese IC (MC14051B) heute noch normal kaufen, habe CD4051 bei Rei**elt gefunden...

Auf jedenfall .... tatataaa..

Das war der Fehler,... (ich weiss nicht, ob es nur ein IC oder beide waren,,)

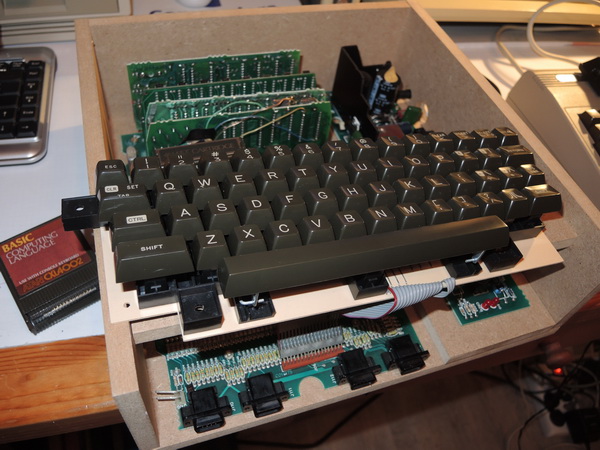

Die Tastatur geht wieder,.. und der "nackte" Atari800 ohne Gehäuse funktioniert,..
Nun kann ich mich bei der (Holz) Kiste auf das optische verfeinern konzentrieren,,

Danke an Alle für "mit-machen".

LG MIcha

Herzlichen Glückwunsch!

Sleeπ
