Hallo,..
(ich muss zugeben, ich bin schon etwas stolz drauf )

Ich möchte hier kurz meinen "neuen" Atari 1200XL vorstellen,.. er hatte zuerst auch das "Tastatur-Problem",..

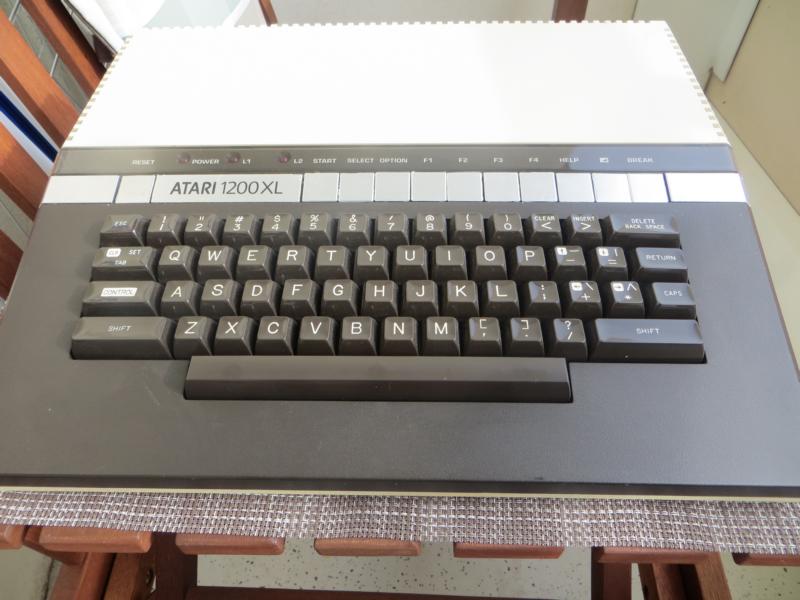

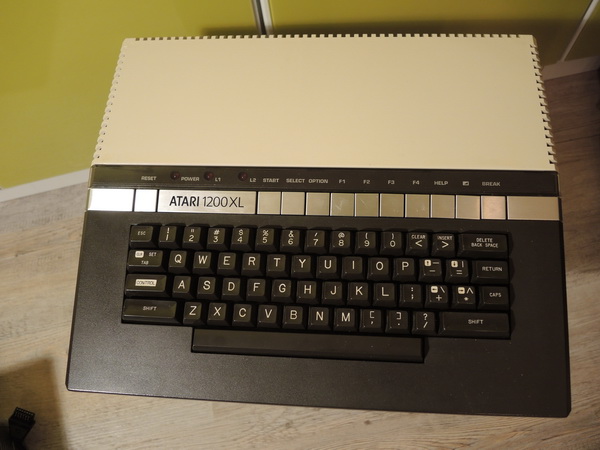

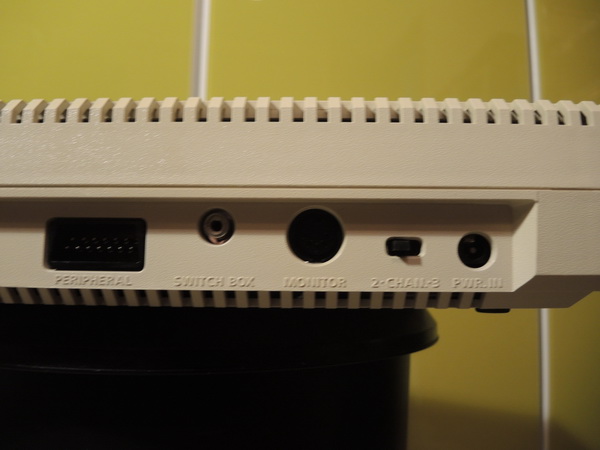

Das Gerät ist wirklich wunderschön..

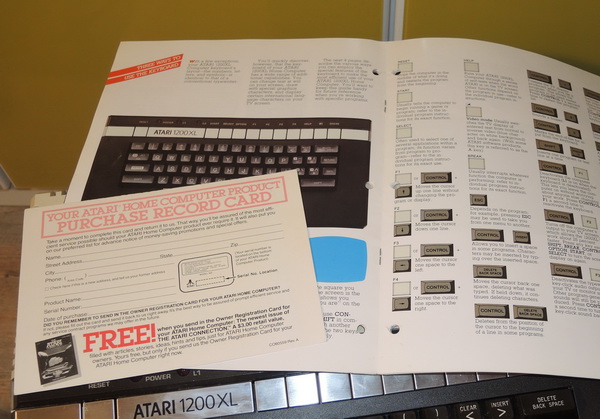

Es liegt sogar die original Anleitung und Garantiekare mit dabei,..

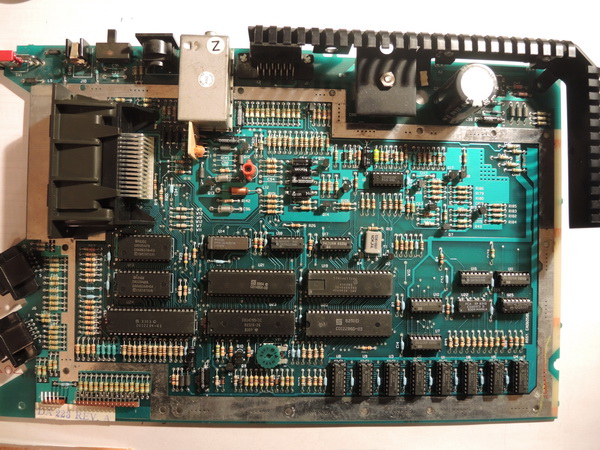

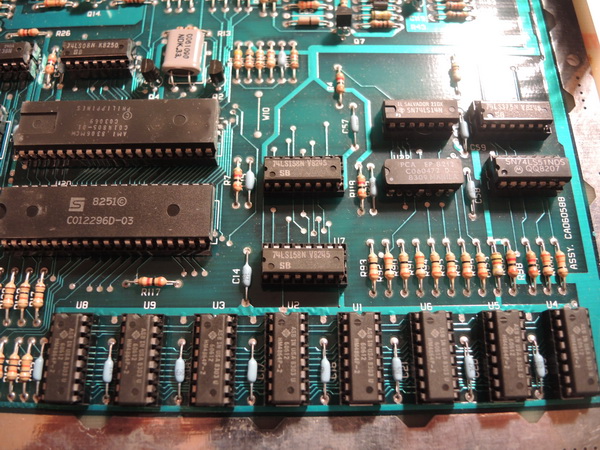

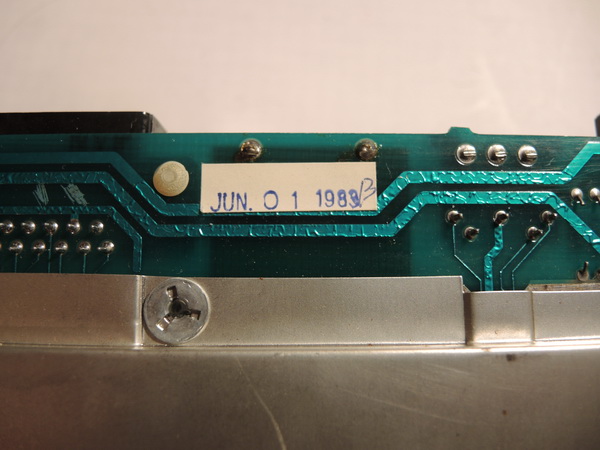

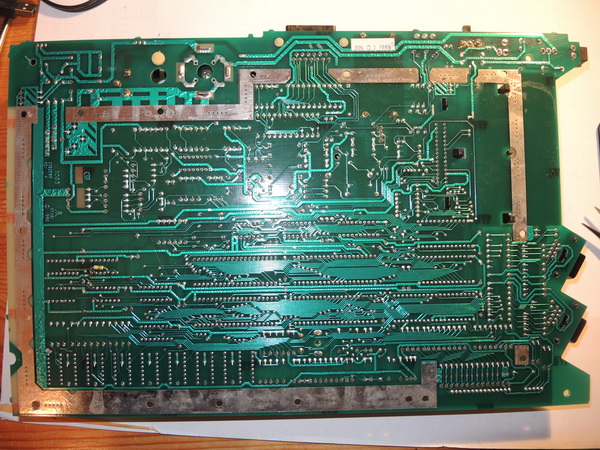

Von innen sieht er so aus,..


als nächstes zeige ich, wie ich die Tastatur wieder zum laufen bekommen habe.. (morgen..)

mfG. Micha

1010Micha hat geschrieben:(ich muss zugeben, ich bin schon etwas stolz drauf )

Zurecht! Schickes Gerät! Ich sollte mich doch mal auf die Suche nach einem machen.

Sleepy

Ich hab leider nix vorzuzeigen. Hab meinen dummerweise wieder verkauft.
Naja vielleicht bekomme ich ja irgenwann mal die Gelegenheit einen zu ergattern.
Übrigens dein 1200XL sieht gut aus.

Danke

So langsam habe ich meine kleine Atari Sammlung komplett,.. aber das Konto ist auch leer
da ich ein "sicherheitsverliebter" Mensch bin,.. habe ich auch immer von jedem meiner Rechner zwei,.

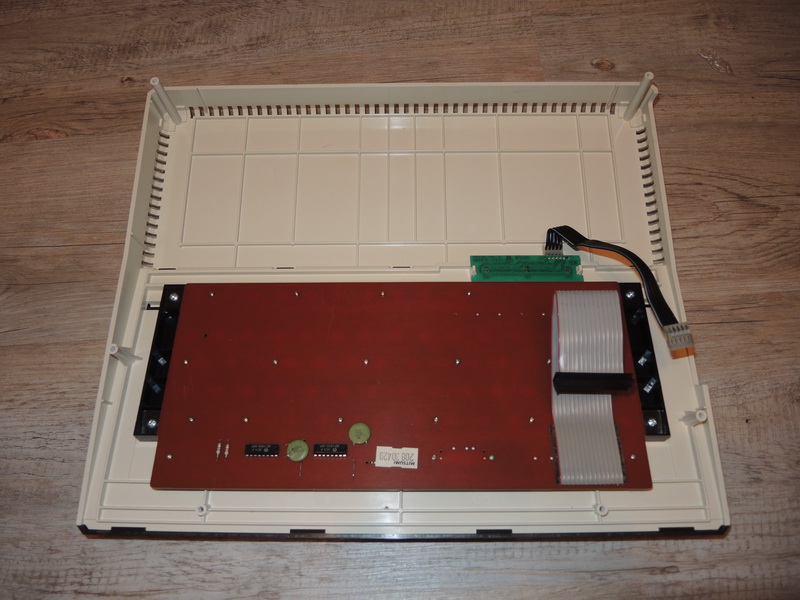

hier noch die Bilder,.. wie ich meine Tastatur bei einem Gerät (ohne Silberleitlack) hin bekommen habe...

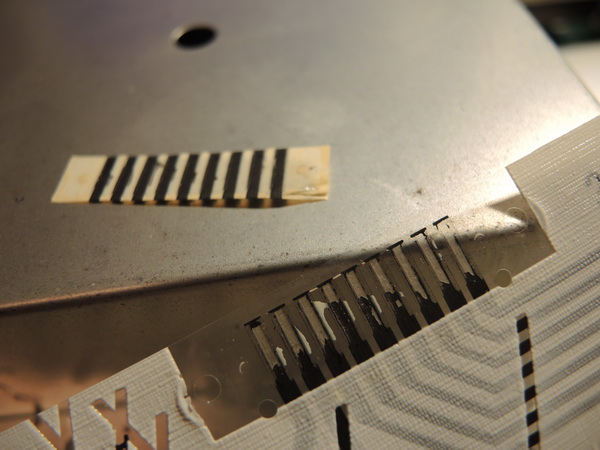

Der original "Leitstreifen" viel quasi schon ab,.. es klappten vorher nur noch 3 Tasten,..
(oben auf dem Bild noch auf der Leiterplatte "gebappt":.
Ganz abgezogen... auf der Folie selbst waren aber gottlob noch ca.3-6mm leitfähige Streifen (Anschlüsse, das dunklere auf der Folie)...

Kontakte mit Alkohol gereinigt,.. wieder (ohne den kleinen Streifen auf ein ander gelegt)...

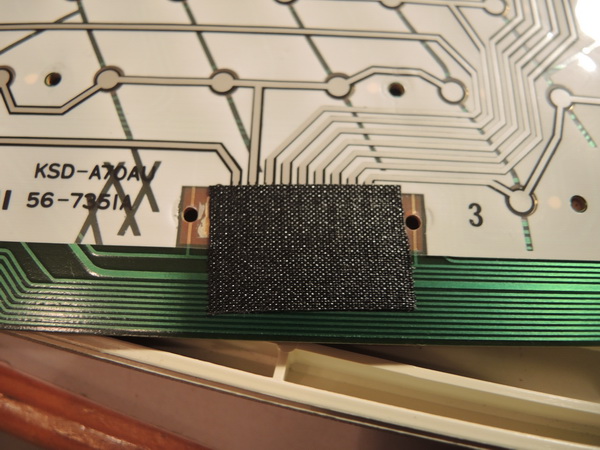

und von oben 3 Streifen Textil-Klebeband,.. dieses drückt nun genau an der Kontaktstelle
die Rest der Leiterbahnen auf die Goldkontakte...

PS: bei meinem zweitem 1200XL sind die Kontakt leider nur noch 1-2mm,.. da muss nun Leitlack ran..


Was den Arbeitsschritt mit Silberleitlack angeht, ist es prima auch hier beschrieben: http://www.retrobits.net/atari/keyboard.shtml

mfG. MIcha

Hier mein 1200XL, am Sony Bildschirm:

(ein Versuch, ein Google-Fotos-Bild hier einzubinden, klappt das für alle?)

Die 1001 tut nach über 10 Jahren noch immer ihren Dienst.

Hab auch einen schönen.

So,

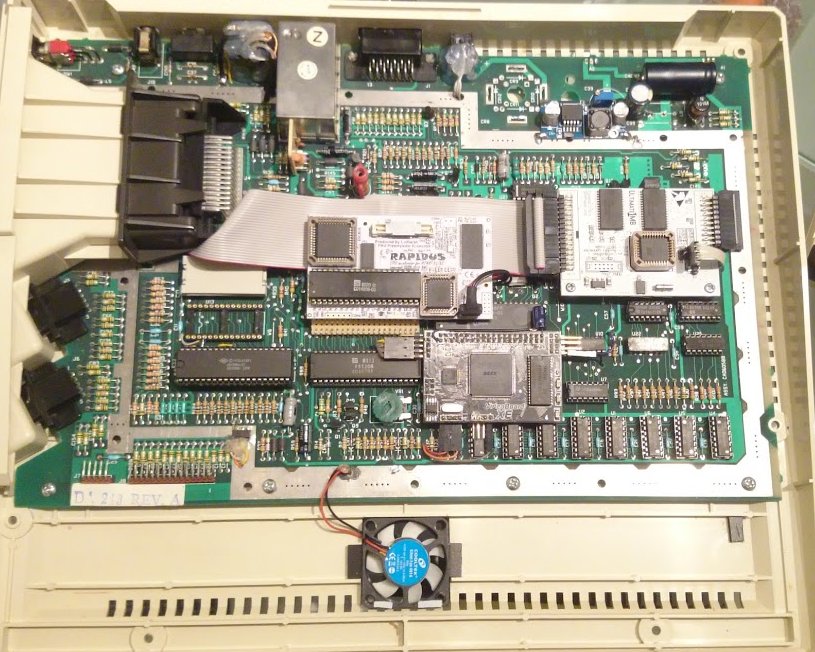

jetzt ist alles aufgeräumt, und ich mag ihn hier auch innen zeigen.

Hallo Frank, Halloe Beetle,..
dass sieht doch schon einmal super aus

@Beetle,.. gab es das "Rapidus" "damals" auch schon ??
und auch auf S-Video umgebaut ??

Was ist das unter dem Fernseher für ein Gerät,..?? sieht aus wie ein S-Karten Leser,..

Habt ihr "größere" Inkompatibilitäten irgendwie/irgendwo fest gestellt ??
Letztes kam bei der ABBUC Club Diskette nur "bunten Buchstaben Salat" ( liegt das an einer fehlenden Bild-Darstellung??).
Bisher wollte ich den Rechner original lassen,.. aber der neue 512KB Rambo Update von Jürgen hört sich interessant an..

Die aktuelle (danke Wolfgang!) ABBUC Disk kurz angestartet und läuft )

Danke, mfG. MIcha

Hallo Micha,

für originalbelassene Ataris bin ich nicht gerade bekannt

Das VBXE ist eine Grafikerweiterung die für mehr mögliche Farben und scharfe 80 Zeichendarstellung sorgt. Dadurch habe ich nicht SVideo sondern RGB als Ausgang. Das geht gut mit SCART oder auch an der alten C=1084s Röhre.

Die Rapidus ist brandneu und eine Prozessorerweiterung. Der Standard 6502c des Atari wird durch einen 65816 Prozessor samt reichlich Speicher ergänzt. Der 65816 ist (ziemlich) kompatibel zum 6502, kann jedoch 16MB Speicher adressieren und hat auch 16Bit Register und entsprechende Befehle.

Das kleine Gerät ist meine "Atari 1001". Unter dieser erfundenen Bezeichnung verbirgt sich ein SIO2IDE Festplatteninterface mit einem CF Kartenleser. Als mein erstes Gehäusebauprojekt habe ich das vor etlichen
Jahren mal gebastelt.

Gruß,
Beetle

Noch ein Nachtrag: jetzt ist das original Netzteil gegen einen DC-DC Wandler im Stand der Technik ersetzt worden. Gefüttert wird der XL mit einem 12V DC Netzteil an der ursprünglichen 9V AC Power-Buchse.

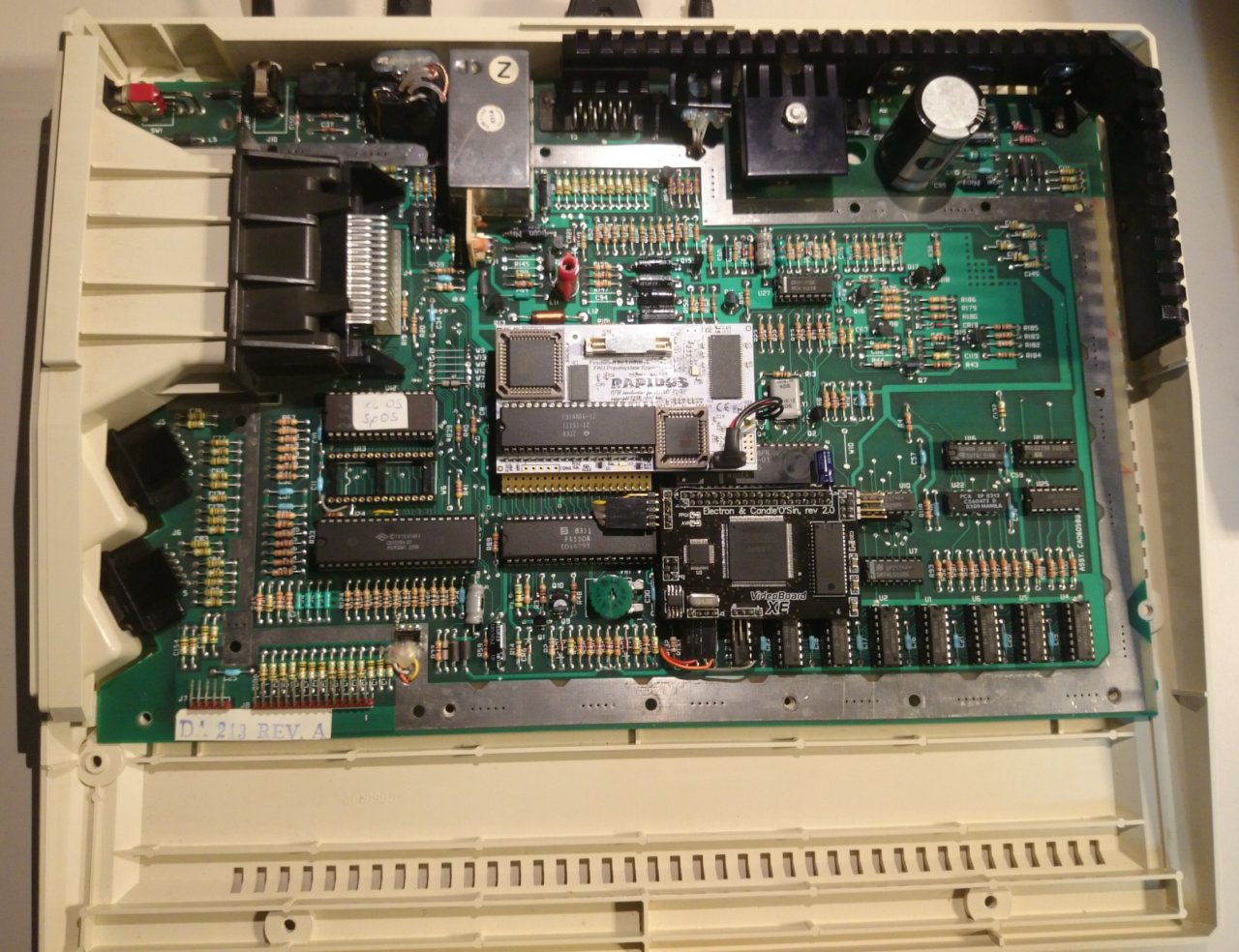

Zu den vorhandenden Upgrades gesellt sich jetzt ein "Ultimate 1MB", eine Speichererweiterung mit "BIOS" und umschaltbaren OS und Basic Slots. Dafür, und für das eingebaute SpartaDOS X sind 512k Flash-ROM verfügbar.

Das U1MB wurde ebenfalls so ordentlich wie möglich eingbaut.

Ganz schön "aufgerüstet"

gefällt mir, hast du einen direkten Vergleich, z.B. zu einem 800XL.
Der 1200XL soll doch an einigen Steller recht "inkompatibel" sein,..

Ich wollte mir daher eher einen 130XL oder 800XL "hochzüchten",...
und den 1200er "original" lassen

mfG. Micha

Die Inkompatibiliät liegt vor allem im fehlenden PBI port, keinem eingebauten Basic und einer älteren OS Version.

Durch Einbau der Ultimate 1MB ist OS, BASIC und MMU schonmal auf Stand XL/XE. Das EXTSEL Signal fehlt im 1200XL, lässt sich aber recht einfach generieren. Dann fehlt zur XL Kompatibilität nur der mechanische PBI.

Im 1200XL ist aber dafür schön viel Platz, er sieht einfach Hammer aus und hat die beste Tastatur aller XL.
