Moin,

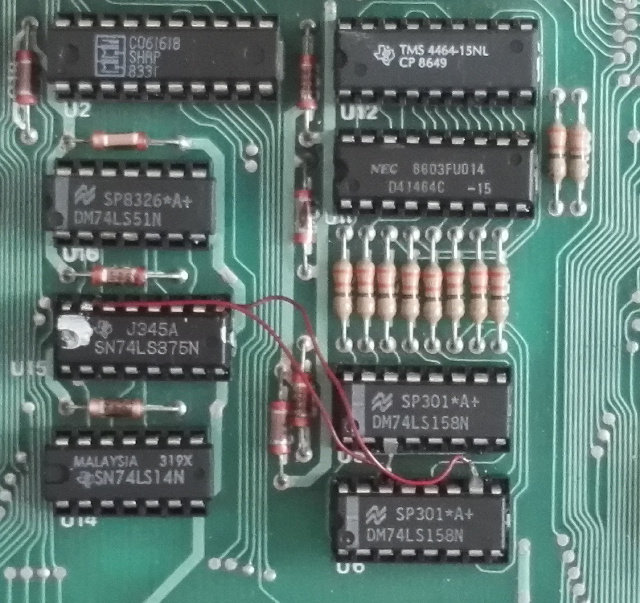

ich hatte ja bereits von meinem klöterigen A600XL berichtet. Habt ihr so ein RAM Upgrade schon mal gesehen?


Im Netz sprechen eigentlich alle von dieser Variante.
http://atariage.com/forums/topic/183694 ... -pictures/

Könnte dieser mysteriöse Mod eventuell Probleme verursachen? Sollte ich das mal umlöten?

sieht doch gut aus.

Dünner Schaltdraht, schöne Lötstellen, PINs sauber und sicher auch vorsichtig abgebogen.

Auslöten ist vllt. auch eine Option.

Ja, rein von der Ausführung her, sieht das gut aus.

Allerdings sind bei mir im Board in U11 und U12 unterschiedliche RAM Bausteine drin - wohl aber kein Problem.
U11: NEC D4146C U12: TMS 4464-15NL

Dann wird bei dem "normalen" Mod der Wiederstand R36 einseitig entlötet und mit Pin8 von U16 verbunden. Das fehlt bei mir.
Bei mir werden dann noch U5 und U6 direkt mit U14 verbunden. Das hab ich sonst auch nirgends gesehen.

faddie hat geschrieben:Moin,
ich hatte ja bereits von meinem klöterigen A600XL berichtet. Habt ihr so ein RAM Upgrade schon mal gesehen?

Sieht für mich nach dem klassischen internen "Do it yourself"-600XL-von-16-auf-64k-Upgrade aus.
Gibt bestimmt noch 'nen dritten Draht weiter rechts oben?

Du hast recht, ich hab noch eine Leitung übersehen. An U18 sind Pin7 und 13 verbunden (sofern ich richtig gezählt habe).

Es scheinen wohl mehrere Wege nach Rom zu führen.
