Hi,

in einem Hifi-Forum bin ich in einer Reparaturstory über den Bauteiltester GM328A gestolpert, der mit Gehäusebausatz für rund 23€ zu bekommen ist.

Das Gerät ansich ist recht nützlich und m.M.n. konkurenzlos günstig... meins hatte jedoch zwei Problemchen:

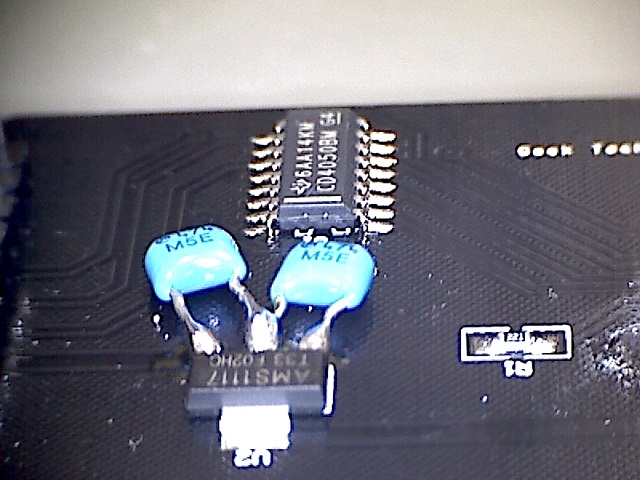

a) Displayfehler: Das Problem wurde in einer am***n-Rezession beschrieben, trat bei mir ebenfalls auf und wurde dort gelöst; an dem Regler auf der Displayplatine "fehlen" zwei Kondensatoren:


b) Bei meinem Gerät wurde nach kurzer Betriebszeit eine Versorgungsspannung von bis zu 14V angezeigt, anschließend brach die Grafik zusammen. Schuld war ein defekter 5V-Regler (7550); seine Ausgangsspannung brach nach und nach zusammen.

a) dürfte vom LCD abhängen; das Gerät wird mit verschiedenen Anzeigen angeboten.
b) Dürfte ein Ausreißer sein; der Baustein ist ausreichend dimensioniert und die SMD-Bestückung ist sauber.

Sleepy

gibts auch bei ebay für 11,98€
Suche nach "GM328 LCD Transistor Tester"
meins hatte keinerlei Probleme

ich habe noch 3 Microhooks drangelötet, für Bauteile die nicht direkt in den Textoolsockel passen.

ja, ohne Gehäuse bekommt man ihn auch günstiger; aber ich habe nicht so gerne nackte Platinen auf´m Tisch liegen...

hast Du auch das Farbdisplay verbaut?


Das Teil scheint ja recht beliebt zu sein (der Menge an verschiedenen Nachbauten nach zu urteilen); Berichte über solche Probleme habe ich jetzt auf Anhieb kaum gefunden (von der Rezession mal abgesehen). Da habe ich wohl einen Ausreißer erwischt.

Trotz der zwei Macken ein nettes Gerät.

Sleepy

jo, Farbe. Ist manchmal etwas langsam, wegen der Farbe, aber läuft hervorragend. Es war auch ein Gehäuse dabei ... das passte aber nicht. Habe ohne Diskussion 2,50€ zurückbekommen.
So selten wie ich das Ding nutze, geht das auch ohne Gehäuse.
