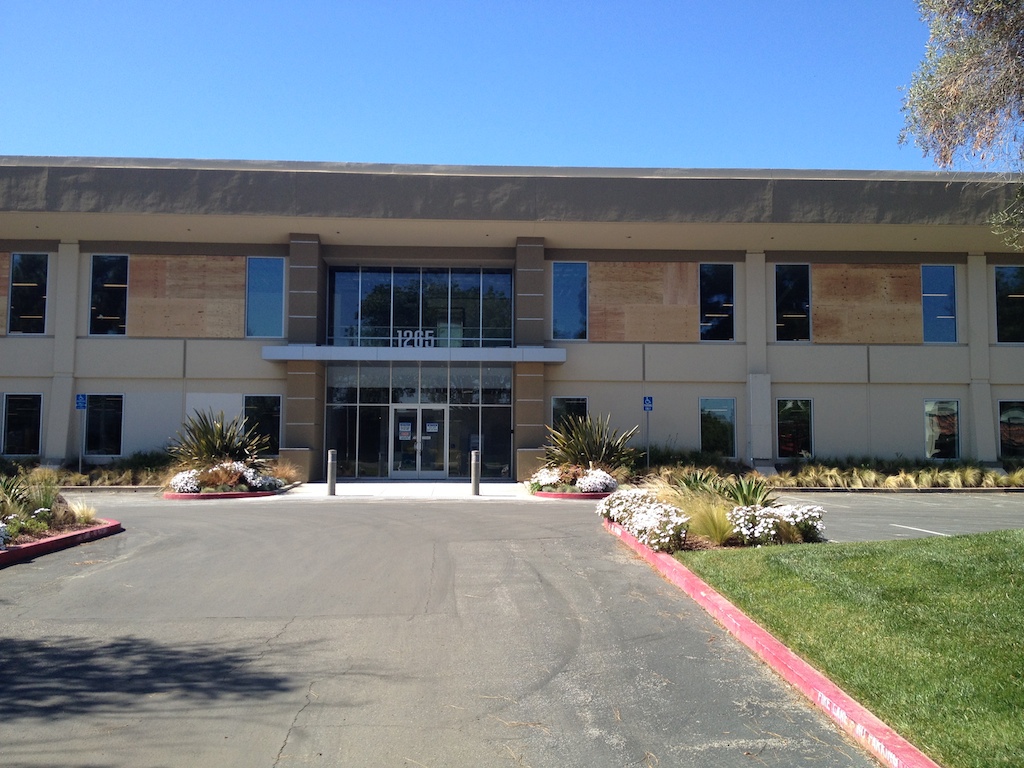

Ich, ähhhh, fahre morgen lieber nach Sunnyvale zu Atari.

M A N N O ! ! ! !

Fußaufstampf!!!

Viel Spaß

Kommste mit Deinem schnellen Auto auch noch bei Alamogordo vorbei? Oder bei der Datacorp?!?

Wenn ich da die Wahl hätte würde ich natürlich mit skriegel fahren...

Sleeπ

Aus mir sprach auch nur der pure NEID

Öhm, hab grade auch mal meine 4 Joysticks in die Tasche gepackt. Wäre ohne vielleicht doch ein wenig blöd gewesen, lach...

Kann noch jemand ein paar Joysticks mitbringen?

Yep. Ich packe auch vier ein.

Sleeπ

Klasse. Dann bis gleich

Kleine Preview, die "guten" Bilder sind auf der großen Kamera.

Die mit dem Raumschiff?

Wir haben sogar Bilder von drinnen...:

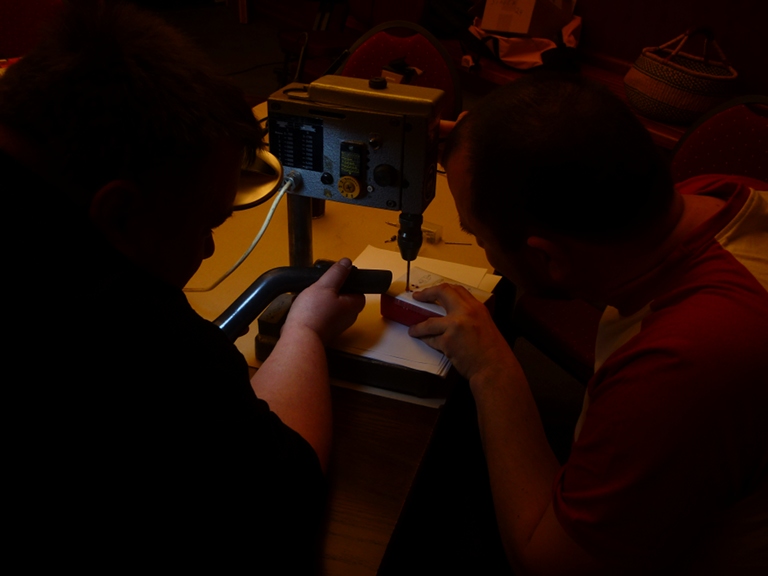

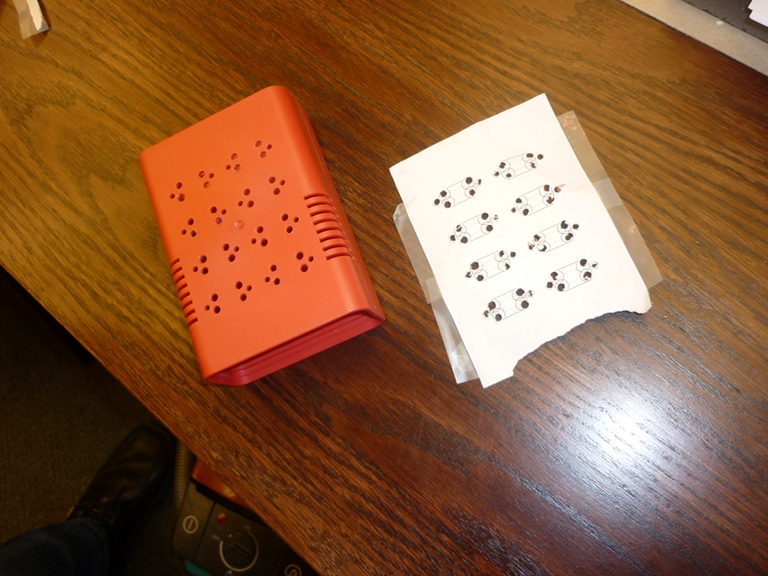

Hier werden bei vorweihnachtlicher Stimmung die Ecken für die Durchbrüche und Befestigungslöcher der SUB-D-Buchsen lt. Bohrschablone gebohrt:



Hier das aufgebohrte Zwischenergebnis:



Vom fräsen der Ausschnitte habe ich anscheinend kein Bild gemacht.

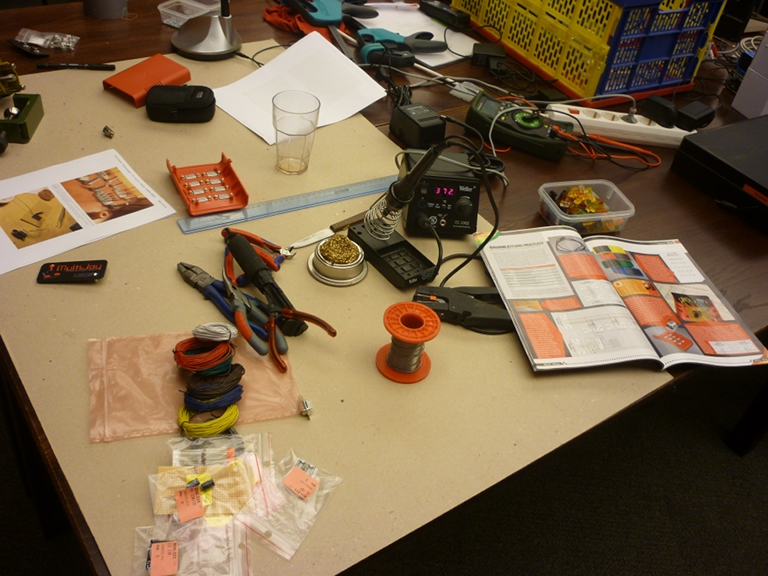

Hier unser Arbeitsplatz:

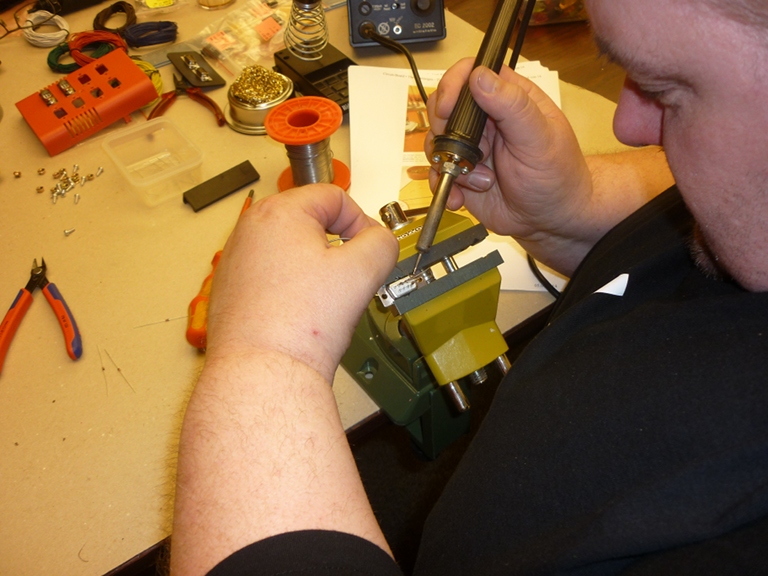

Die Dioden werden an die Buchse gelötet:



Bei der Verdrahtung der Dioden untereinander sind wir vom RETURN-Vorschlag abgewichen. Wir habe die Beinchen nicht kurz abgeknipst und mit Drahtbrücken verbunden.
Die zu verbindenden Pins der Buchsen waren genau so weit voneinander entfernt daß sich die Strecke mit dem langen Beinchen der Diode überbrücken ließ. Also das freie Drahtende der Diode um 90° Richtung nächste Buchse gebogen. Damit es zwischen den blanken Anschlüssen der Dioden keinen Kurzschluss gibt haben wir noch den Mantel eines Kabelrestes den ich zufällig dabei hatte als Verhüterli darüber gezogen. Das Ende dann mit der Diode der Nachbarbuchse verlötet u.s.w. Den linken und rechten 4er-Block haben wir dann mit Drähten verbunden.

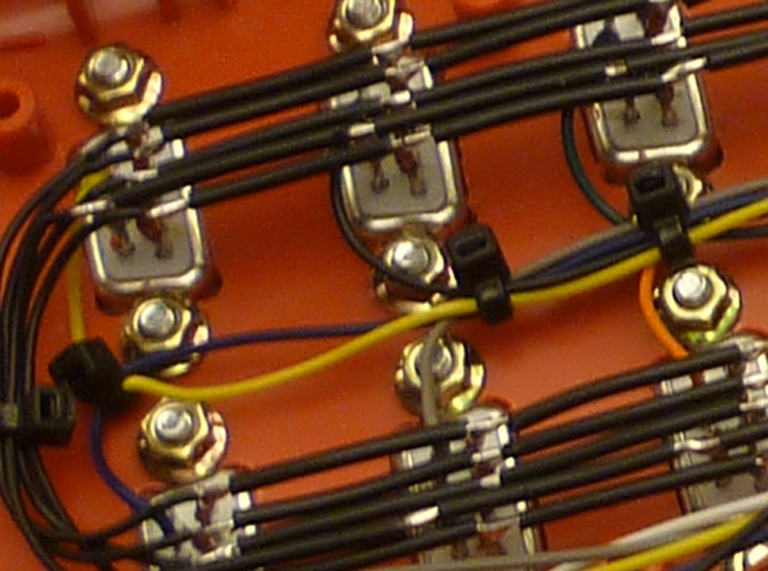

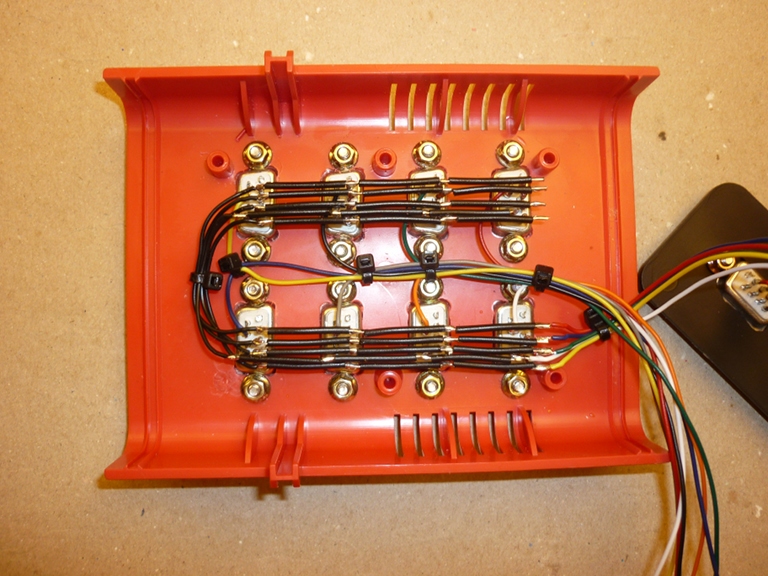

So sieht der Deckel dann fertig verdrahtet aus:

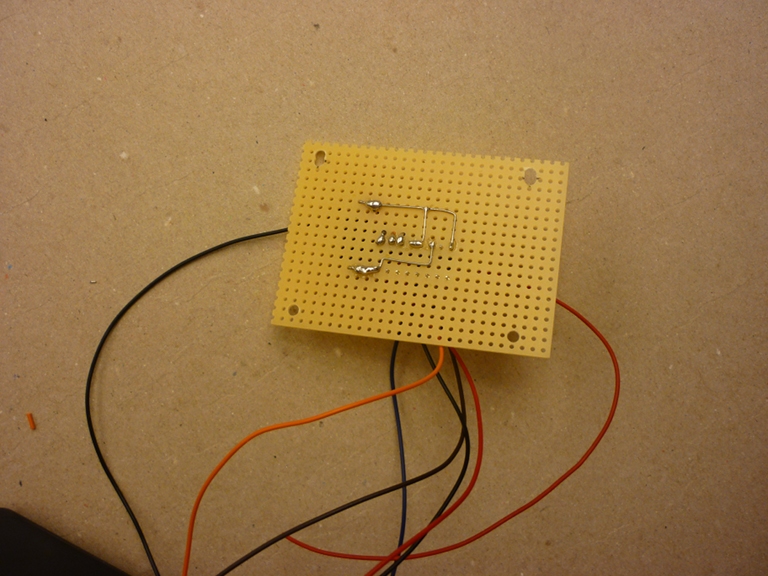

Bei der Platine haben wir auch etwas improvisieren müssen; fälschlicher Weise war eine Lochrasterplatte und keine Lochrasterplatine in den Warenkorb gewandert. Aber in Zeiten der Rohstoffknappheit und hohen Kupferpreise geht´s zur Not auch so:

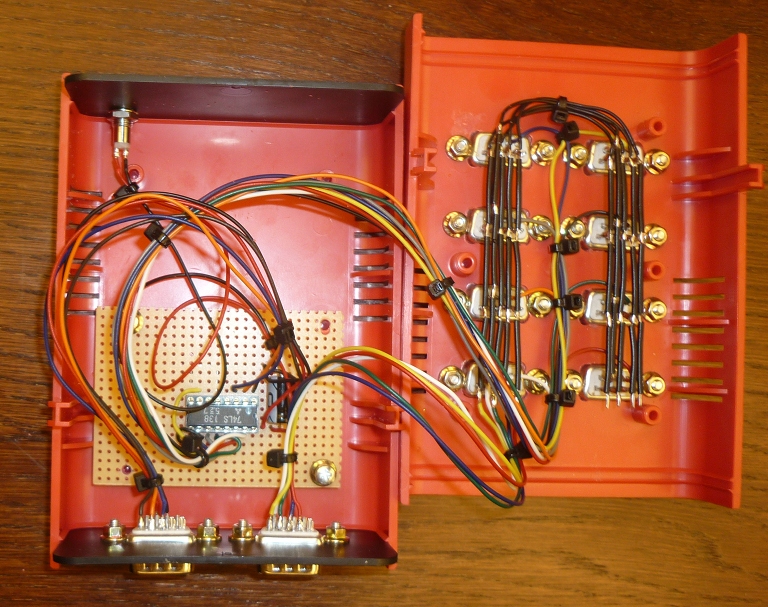

So sieht das Ergebnis vor dem Zusammenstecken des Gehäuses aus:

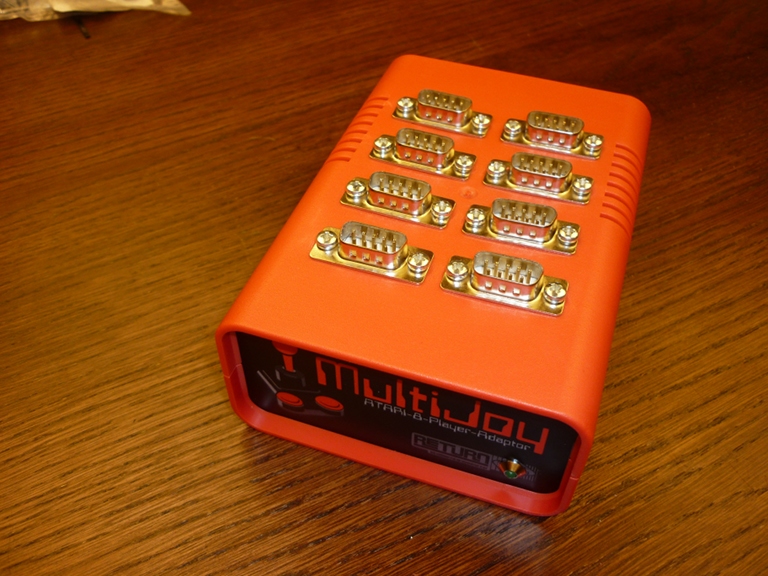

Fertig!

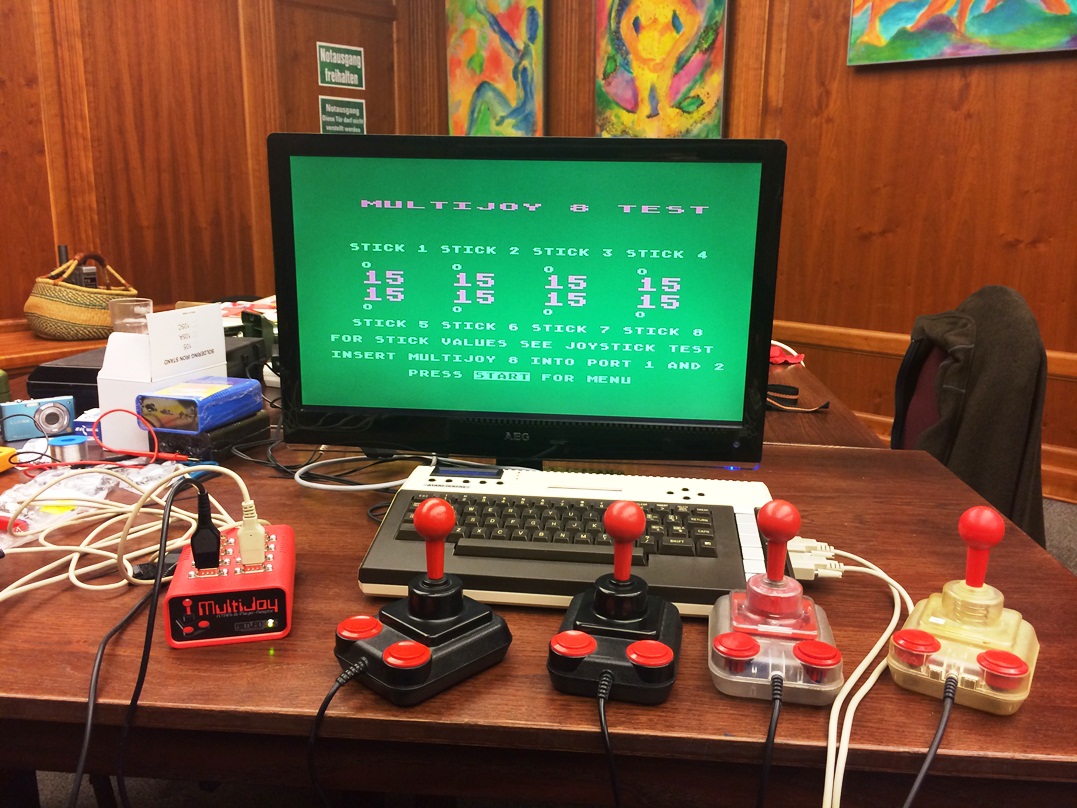

Einem ersten Funktionstest mit Florian´s Hardwaretester, der u.A. auch das Multijoy testet, habe wir dann noch ein paar ausgiebige Tests mit "Heli in the Cerves" und "Mashed Turtles" folgen lassen.

Sleeπ

Ja, das war ein schöner Tag!
Hat richtig Spaß gemacht und ich habe dank Marc (ein kleines bißchen) löten gelernt und konnte ein neues Multijoy mit nach Hause nehmen

Wer sich also auch noch ein Multijoy basteln will: am 30. März ist die nächste Chance. Teile kann man noch rechtzeitig bei Reichelt bestellen (Teileliste siehe Hardware-Thread) ...


Und die Zockerrunde zum Schluß war natürlich das Beste!
("Heli in the caves" war übrigens "Helicops")
