Lochraster?
Klar, Loch an Loch setzen...
Hab schonmal ne Modul-Platine mit Lochraster gemacht...



Gruß,
Wolfram

Naja, ich meinte eher die Bestückung und Verdrahtung.

Also Eagle vorgeben: Erstelle für die Schaltung X ein Layout für z.b. Streifenraster. Es gibt ja Programme, die das können, die Frage war, kann Eagle das auch und wenn ja wie?

Hi

ich habe die Lochrasterplatte für mein Sdrive mit Eagle entworfen. Es war weder schön noch gut.

ABER - ich habe auch zu wenig Ahnung von Eagle.

@meha-hz

Du kannst mit Eagle alles machen, du kannst dir auch deine eigene Bauteile zusammenstellen und dann verwenden. Wolfram hat ja auch die Siobuchse selbst erstellt oder das Modullayout. Du kannst da dir auch eine Lochrasterplatine erstellen ich verstehe nur denn Sinn darin nicht? Willst du dir Lochrasterplatinen selbst Ätzen?

Hallo eda70!

Schau Dir mal Fritzing an. Hab's selber zwar noch nicht ausprobiert, klingt aber sehr interessant und könnte evtl. was für Dich sein.

so long,

Hias

Hi,

dl7ukk hat geschrieben:ich habe die Lochrasterplatte für mein Sdrive mit Eagle entworfen.

Es war weder schön noch gut.

ABER - ich habe auch zu wenig Ahnung von Eagle.

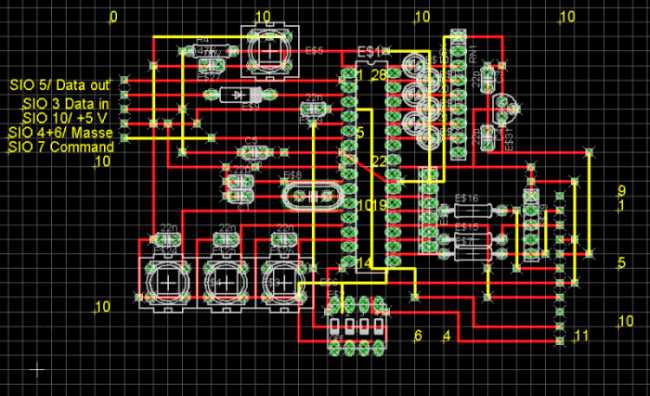

hier ist mein Ergebnis vom Lochraster Entwurf mit Eagle. Ich konnte einige BE einfach nicht exakt positionieren. Es wäre bei dem überschaubaren Schaltplan auch ohne gegangen, aber ich wollte es einfach auch mal so probieren. Genau danach habe ich dann jedoch nicht gelötet. Als Ausgangpunkt war es aber gut genug.

tuxie hat geschrieben:Du kannst da dir auch eine Lochrasterplatine erstellen ich verstehe nur denn Sinn darin nicht? Willst du dir Lochrasterplatinen selbst Ätzen?

Natürlich nicht. Ich möchte möglichst einfach und sicher von einem Sachaltplan zu einem Layout/Bestückungsplan/Verdrahtungsplan kommen.
Natürlich kann man das auch von Hand, aber dann können einem schon diverse Fehler unterlaufen und das Ergebnis ist erstens möglicherweise nicht optimal und zweitens kann man per Software einfacher Bauteile verschieben und rum probieren.
Hier sind Beispiele für andere Programme, die das wohl können:
http://www.abacom-online.de/html/lochmaster.html http://protocad.sourceforge.net/

Ich wollte halt wissen, ob und wie das in Eagle geht für:
- Dreierkette
- Lochraster
- Streifenraster

Es scheint für Streifenraster ein Eagle-Plug-In zu geben:
http://www.streifenraster.de.vu/

Hi,

so wie Lochmaster oder wie das heisst?
Nein, das kann Eagle nicht!
Wozu auch, das Programm ist zum layouten da.

Ich denke mit Lochmaster von Abacom fährst Du dann schon ganz gut.

Ob sich der Aufwand allerdings lohnt, sei jedem selbst überlassen.

@dl7ukk:
Wenn Du Bauteile nicht genau positionieren kannst,
hilft ein Klick nach oben links auf das Raster Symbol!

Standartmäßig ist dies auf 0.1inch eingestellt.
Ich empfehle jedem, der e v e n t u e l l mal ne Platine irgendwo fertigen lassen möchte,
zuerstmal die Einheit auf MIL umzustellen, damit arbeiten alle Leiterplattenhersteller.

0.1inch = 100mil.
Im Boardmodus nehme ich immer 50mil, bei SMD 25, 12.5 oder 6.25!

Einen Sonderfall stellen z.B. Bohrungen für Befestigung dar:
Da macht es dann natürlich Sinn, eben die Einheit auf mm umzustellen,
damit man z.B. eine 3.2mm große Bohrung angeben kann und
dies nicht erst durch umrechnen verkomplizieren muss...
Gleiches gilt für andere Sachen wie Aussenmaße der Platine usw.
Danach aber gleich wieder auf MIL umstellen!

Man sollte aber möglichst nie den Knopf "Feinstes"Raster drücken,
dann ist die ganze Geometrie dahin.

Noch was wichtiges: Im Schaltplan Editor nie unter 50mil gehen!
Es kann sonst passieren, daß man Signale/Leitungen OPTISCH verbunden hat, nicht aber elektrisch, da man sehr schlecht die Verbindungen trifft!
100 reichen hier eigentlich immer aus!

Gruß,
Wolfram.

Hi Wolfram,

danke für den Tip. Das kannte ich noch nicht.

Hallo Wolfram

Kannst Du bitte, bitte, bitte kleinere Bilder hier reinstellen, damit wir nicht immer von links nach rechts und zurück scrollen müßen?

Tschüß

Mathy

@Mathy:

Ja, sorry, mach ich normalerweise auch,
war den abend nur zu müde um das noch anzupassen...

Ist nun aber geändert...

Hallo Wolfram

Danke!

Tschüß

Mathy

Hallo,

ich habe mich ein wenig mit LochMaster 3.0 beschäftigt.

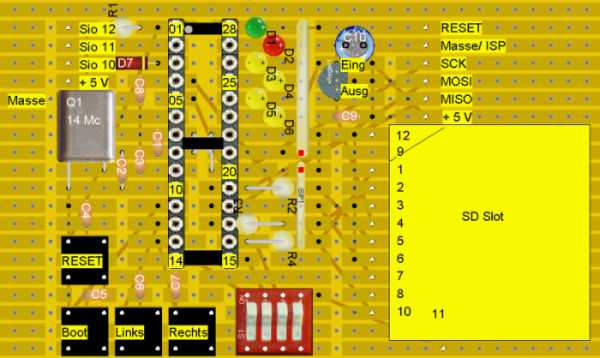

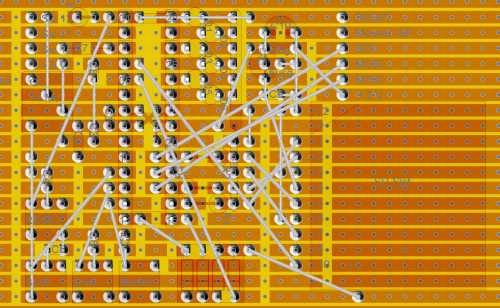

Hier ist das Ergebnis vom Sdrive in Streifenrasterplatine.

hm, da sieht dein Eagle-Lochrasterentwurf aber mehr nach Streifenraster aus als das Layout vom Lochmaster...

hm,

gefällt mir überhaupt nicht...
dann lieber mit nem pcb programm (oder Design-Master )
ein Layout machen, auf Laser ausdrucken, aufbügeln und ätzen...
Geht mit etwas Übung auch sicher schneller als die ganzen Lochstreifen
zu trennen usw.

Geschmacksache..
Nur keine Angst vor Eagle

Hat nun schon jemand mal was mit Eagle probiert??

Hallo,

mega-hz hat geschrieben:hm,
gefällt mir überhaupt nicht...

mir auch nicht unbedingt, aber besser als gar nichts.

auf Laser ausdrucken, aufbügeln und ätzen...

ich habe doch gar keinen Laserdrucker....

Aber mal im Ernst, für 1x bastel in 10 Jahren langt es allemal.

Und außerdem

[url=http://www.abbuc.de/modules.php?name=Forums&file=viewtopic&t=4448&highlight=url]

dl7ukk hat geschrieben:Hi Wolfram,

hab' ich schon 2x hier gerufen? Ich kann zwar jetzt schon Sdrive, aber Deine Platinen sind einfach schöner! und dann und wann braucht man auch mal was für's Auge!!

[/url]

Hallo,

eda70 hat geschrieben:hm, da sieht dein Eagle-Lochrasterentwurf aber mehr nach Streifenraster aus als das Layout vom Lochmaster...

sollte auch Streifen sein. Loch an Loch kann der Master natürlich auch.

Moin Wolfram,

mega-hz hat geschrieben:Nur keine Angst vor Eagle

Hat nun schon jemand mal was mit Eagle probiert??

Ich habe nun mal endlich Eagle 4.1x installiert und die ersten Schritte gewagt - diesmal strikt nach Doku von Dir & der Online-Hilfe und nicht wildes Drauflosklicken.

100 mil sind eingestellt, kein Autogefummel. Erste Bauteile sitzen, sieht schon mal nicht so schlecht aus.

Aber irgendwie stehe ich gerade auf dem Schlauch... mir fehlen 2 Dinge:

1x ein "IC-Sockel" Kontakt. Ich will ein Schaltplan zeichnen, der nachher in der echten Platinenform einen von der Lötseite aus befindlichen Adapter hat, der wiederum in einen DIP-Sockel kommt. Ähnlich wie bei jeder Speedy/Happy der DIP-28 Adapter, der in den Sockel für die 6507 CPU gesteckt wird.

Zweite Sache: Wie kann ich "Lötpads" mit Durchkontaktierung zeichnen, die im Standard 2.54 Raster angeordnet sind, um dort später Kabel direkt oder eine einreihige Stiftleiste einzulöten? Welche "Teile" nehme ich da?

Die Bibliotheken sind wahnsinnig umfangreich, aber für mein Geschmack zu chaotisch organisiert. Da sucht man schon bisweilen etwas...

Gruß, Jürgen

Hi,

also IC-Sockel findet man unter der LIB "ic-package",
Stiftleisten unter "con ..... ",
Einzelne DKs findet man z.B. unter "testpad", da sind auch noch andere drin.

Gruß,
Wolfram.

Hi,

ich habe in einem interessanten Forum nen großen Thread über Eagle
gefunden, schaut mal rein!

http://www.hifi-forum.de/index.php?acti ... d=2729&z=4

Gruß,
Wolfram.
