von FlorianD » Mi 1. Jun 2011, 20:36
Hallo,

mal eine Frage, vorrangig an unsere mitlesenden Radio-, Funk- und Fernsehtechniker.

"Wie baut man eigentlich "richtig" Stecker zusammen?"

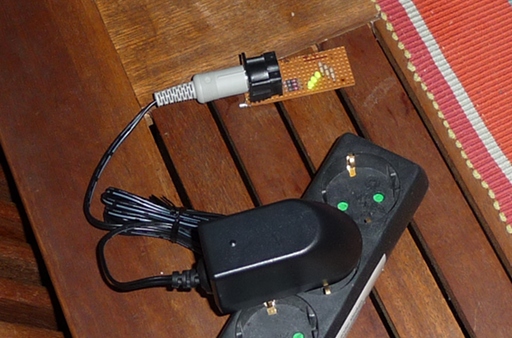

Z.B so einen DIN Stecker für die Stromversorgung am ATARI. Insbesondere interessiert mich, wie man die beiden Blechzungen hinten an dem Metallteil zusammenbiegt, crimpt oder was auch immer (bindet man das vielleicht fest?). Ich habe vor Jahren auch mal was von "Wachsband" gehört; wozu dient das, was ist das?

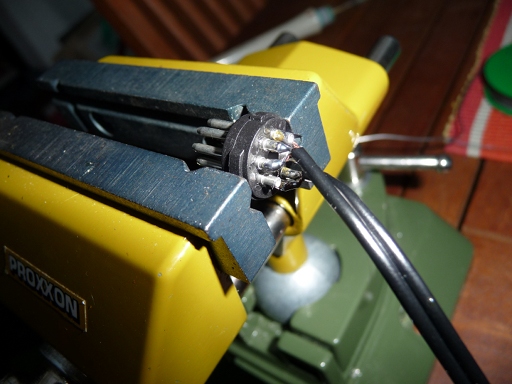

Besonders bei dicken steifen Kabeln besteht immer Gefahr, dass die Lötstellen an den Pins abbrechen.

Also, wie geht das amtlich richtig? Bilder wären ganz toll.

Grüße,
Florian

Re: richtig Stecker bauen, Zugentlastung

von Sleepy » Do 2. Jun 2011, 18:03
Ob´s so wie ich es mache wirklich "richtig" ist weiß ich zwar nicht... bestimmt gibt es extra Zangen um die Zugentlastung zu quetschen. Ich verwende eine Kombizange dazu und das hat bisher gut funktioniert. Ich selbst hatte keine Probleme und Rückmeldungen über ausgerissene Kabel habe ich bisher keine bekommen.

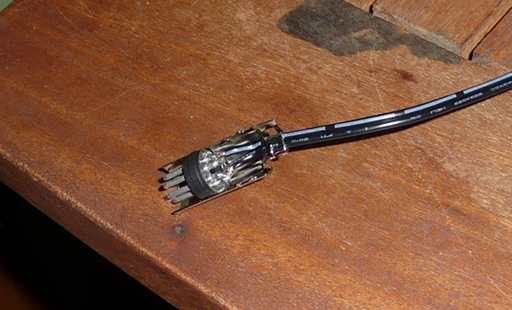

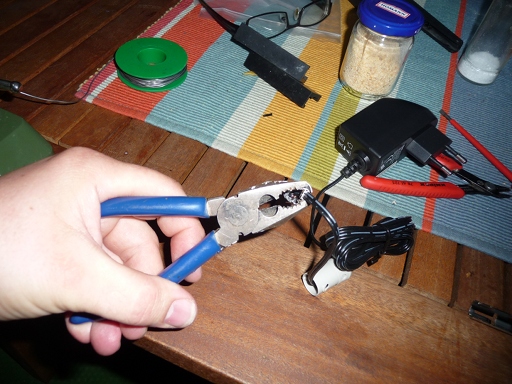

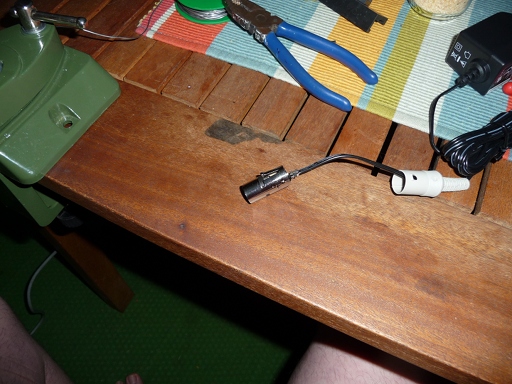

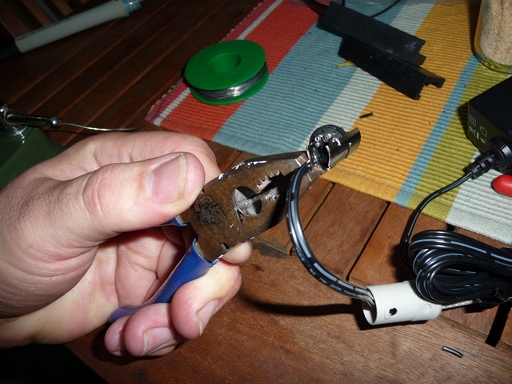

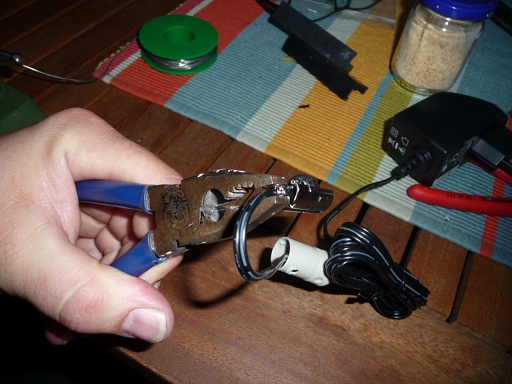

Bei dem DIN-Stecker für ein Netzteil mache ich das einfach mit einer Kombizange. Ich biege erst die eine Zunge um das Kabel, dann die andere darüber und quetsche das ganze dann noch etwas zusammen (aber nicht so fest daß der Mantel beschädigt wird! ;-)

Bei einem Monitorkabel (F-Bas) im Prinzip genau so, nur ist das Kabel etwas dicker.

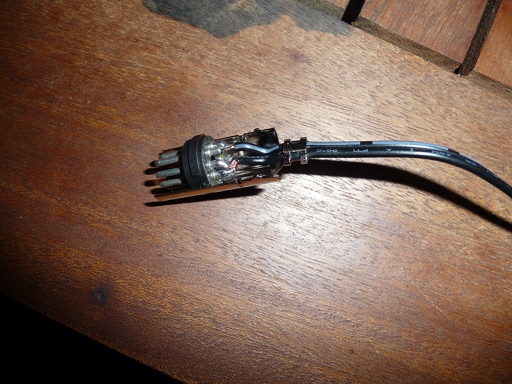

Tricksiger ist schon das S-Video/F-Bas-Kabel; dort geht das S-Video-Kabel an sich durch die Zugentlastung (die sich aber nicht mehr ganz um das Kabel legen läßt; ich quetsche die zwei Laschen mit der Zange so zusammen so daß sie sich ein wenig in den Mantel eindrücken) und die zwei Leiter für F-Bas bzw. Ton außen rum. Das sitzt so stramm daß sie sich (außer mit Gewalt) auch nicht rausziehen lassen.

Bilder folgen...

Slee?

Edit: Hier die Bilder...
