Aufmerksame Leser meines Blogs haben bereits mitbekommen, dass ich an einem neuen 3D Atari Modell arbeite: einer 1050 Disk Station (http://des-or-mad.net/blog/kategorie/3datari1050diskdrive.html)

Vor Weihnachten hatte ich mir eine defekte 1050 in der Bucht besorgt, um sie wieder zu zerlegen und komplett in 3D umzusetzen. Die Arbeiten dem Gehäuse sind nun weitesgehend abgeschlossen. Bisher hat das Modell jedoch noch keine Texturen.

Im nächsten Schritt werde ich die Frontblende des Diskettenlaufwerks, Netzschalter und die rückwärtigen Anschlüsse hinzufügen. Anschließend bekommt das Modell ein wenig Farbe und ist bereit für die ersten Anwendungsfälle, z.B. dem Titel des nächsten ABBUC Magazins.

Ziel ist es, bis zur nächsten JHV wieder eine Animation fertig zu haben, die auch die inneren Werte der 1050 mitsamt der Mechanik zeigt.

Blog Artikel: http://des-or-mad.net/blog/artikel/3d-atari-1050-gehaeuse-modelliert.html




Grüße
Oliver

Hi Oliver,
die Qualität der 3D Darstellung ist unglaublich, Klasse Arbeit von dir.
Wenn ich doch nur dieses weiß bei mir in echt hinbekommen würde.

Bernd

So langsam kommt jetzt in mein 3D Modell auch Farbe ins Spiel.

Blog: http://des-or-mad.net/blog/artikel/3d-atari-1050-erster-materialtest.html

Ok, wenn Du schon wieder fleißig dabei bist, aktualisiere ich meine 1050 nicht und kümmere mich weiter um den Atari 800.
(Bilder übernächste Woche, muss gerade noch Projekt-Doku zaubern)

skriegel hat geschrieben:Ok, wenn Du schon wieder fleißig dabei bist, aktualisiere ich meine 1050 nicht und kümmere mich weiter um den Atari 800.
(Bilder übernächste Woche, muss gerade noch Projekt-Doku zaubern)

Der 800'er steht nicht auf meiner Todo Liste Auch von der XE Serie ist bisher noch nichts geplant. Nur der Atari CX40 Joystick liegt hier schon bereit. Aber erst muss die Floppy fertig werden. Vor einigen Tagen habe ich mir die Mechanik des Laufwerks genauer angesehen. Das wird spannend bei der Umsetzung.

Grüße
Oliver

Hallo Leute,

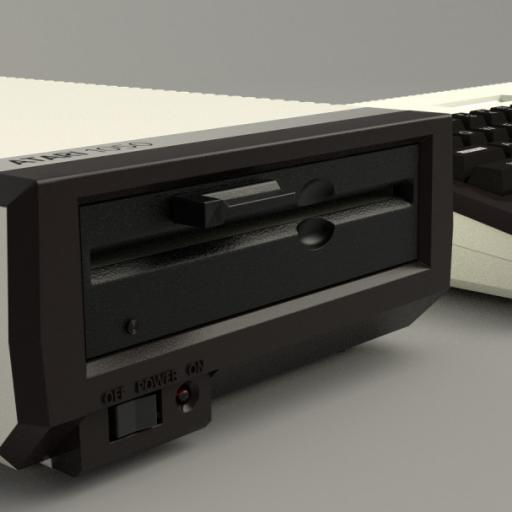

mein 3D Modell der 1050 Diskettenstation hat den ersten Meilenstein erreicht
--> http://des-or-mad.net/blog/artikel/3d-atari-1050-erster-meilenstein-erreicht.html



Jetzt geht es erst einmal mit der Bestückung der Platine weiter. Alle ICs sind schon platziert. Als nächstes kommen die Kondensatoren an die Reihe.

Im oben verlinkten Blog Artikelfinden sich auch schon mal ein aktuelles Rendering der PCB wieder.

Grüße
Oliver

Sehr schöne arbeit. Ich hab gelesen das Du Inkscape für die Platine nutzt? Du zeichnest die aber nicht wirklich komplett nach, oder?

Cartman hat geschrieben:Sehr schöne arbeit. Ich hab gelesen das Du Inkscape für die Platine nutzt? Du zeichnest die aber nicht wirklich komplett nach, oder?

Danke

Nein, nicht ganz. Mit Inkscape erstelle ich alle Texturen, die sich auf den elektronischen Bauteilen, sprich den ICs, Kondensatoren, Schaltern etc. befinden. Hier geht es darum, z.B. die Herstellerlogos und Bezeichnungen sehr klar wiederzugeben. Besonders bei den Logos ist das eine Herausforderung, da es die eine andere Firma nicht mehr gibt und man nur schwer bis gar nicht an die Logos herankommt. Zuletzt beim Hersteller SGS, der irgendwann in den 90'er mit ST fusionierte. Hier muss dann neben der Beschriftung auch das Logo komplett neu erstellt werden.

Die Textur für die Platine wurde, nachdem alle Bauteile entfernt wurden, ganz normal auf den Scanner gepackt und dann mit einer Auflösung von rund 8k * 4k (pro Seite) gescannt. Hier habe ich dann für das Bump Mapping die Leiterbahnen durch einige Filter gejagt und teilweise nochmals per Hand korrigiert. Die Bump Maps müssen zwar sauber sein, aber wenn mal ein paar Pixel daneben sind, fällt dies später nicht weiter auf.

Für das 800XL Projekt habe ich jedoch einen Großteil der Leiterbahnen akkurat vektorisiert. Das ging unheimlich in den zeitlichen Aufwand, der sich irgendwann auch nicht mehr rechnete. Nach rund der Hälfte habe ich diesen Prozess abgebrochen und nur noch mit den Bitmaps (ebenfall 4*8k) weitergearbeitet.

Allerdings war die Erfahrung sehr lehrreichen, worauf man bei den Platinen so achten muss (z.B. Werkzeugspuren vermeiden), was sich auch in den Renderings der 1050'er Platine wiederspiegelt.


Grüße
Oliver

Wie gesagt, schöne Arbeit!

Man sieht es den Bildern an, das da viel Zeit in die Details geflossen ist. Dazu kommt, das es alles Polygone und Blender sind, was ich nur flüchtig kenne (also Blender). Ich bevorzuge ja Volumenmodelling, weil ich da beruflich mehr mit zu tun habe und 3ds damit sehr gut umgehen kann. Polys/Patches nur bei flexiblen und organischen Objekten (zB. Bänder, Tasten oder Lebewesen)

Gruß René

Japp, Blender kennt Volumen derzeit nur in Verbindung mit dem Partikelsystem (z.B. Rauch, Wasser) oder im Shader. Das Modelling spielt sich doch meist auf Mesh Ebene ab und da muss halt sich halt relativ selbst um eine ordentliche Topologie kümmern. Durch den Einsatz von Modifier (z.B. Bevel und Solidify) kann man sich doch deutlich Arbeit sparen.

3ds und andere kommerzielle Programme kenne ich nur von den Screenshots oder max. mal einen Screencast her. Ich sehe das allerdings noch wirklich als Einschränkung. Blender macht seine Sache sehr gut und ist Open Source (für mich ein ziemlich wichtiges Kriterium).

Grüße
Oliver

Mir bleiben die Worte weg. Super Arbeit. Alle Daumen hoch !!!

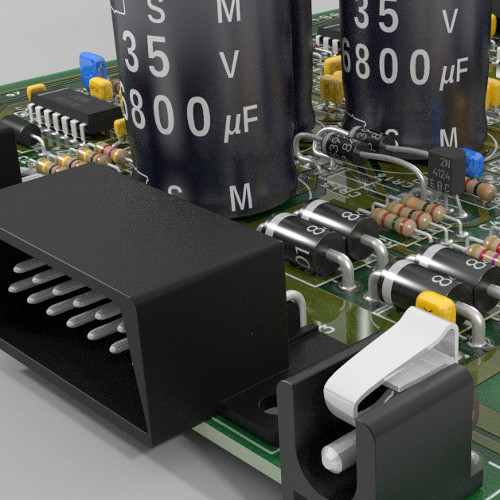

Mein Projekt hat einen neuen Meilenstein erreicht. Das PCB ist nun vollständig bestückt.
In meinem Blog findet sich eine kleine Gallerie mit einigen Rendings. Als nächstes ist die Laufwerksmechanik an der Reihe.

Blog: http://des-or-mad.net/blog/artikel/3d-atari-1050-pcb-vollstaendig-bestueckt.html

Mein Gott, die Modelle sehen so real & detailgetreu aus... unglaublich.

Ich weiß, es ist (noch?) illusorisch, aber wenn man mit den Daten einen 3D-Drucker füttern könnte...

Sleepy

Sleepy hat geschrieben:Mein Gott, die Modelle sehen so real & detailgetreu aus... unglaublich.

Ich weiß, es ist (noch?) illusorisch, aber wenn man mit den Daten einen 3D-Drucker füttern könnte...

Sleepy

Absolut sinnvoll wäre das meiner Meinung nach für die Gehäuse und so Sachen wie SIO-Buchsen. Das Ding ist nur, dass 3D-Druck gerade zwar enorm gehyped wird, aber trotzdem noch recht teuer ist und auf absehbare Zeit auch nicht die industrielle Massenfertigung ersetzen wird. Sprich: Ein XL-Gehäuse für 1 Euro wird´s damit nicht geben. Aber wenn die Qualität stimmt ist das nicht so das Problem, denn wenn man die Wahl zwischen einem (relativ) teuren neuwertigem Gehäuse und gar keinem Gehäuse hat, tendiere ich zu ersterem.

Sleepy hat geschrieben:Mein Gott, die Modelle sehen so real & detailgetreu aus... unglaublich.
Ich weiß, es ist (noch?) illusorisch, aber wenn man mit den Daten einen 3D-Drucker füttern könnte...

Danke

Bzgl. 3D Druck hat Sven bereits bei mir nach den 3D Modellen der SIO Buchsen gefragt. Werde mich am Wochenende mal daran setzen und schauen, in wie Fern die Daten "druckfähig" aufbereitet werden können. Es gib im Netz bereits ganz gute Erfahrungen mit Blender und 3D Druck. Evtl. sind jedoch noch Anpassungen an den 3D Modellen erforderlich.

Grüße
Oliver

In Köln hat die städtische Bücherei jetzt wohl einen 3D-Drucker bekommen wo man sich mitgebrachte Dateien ausdrucke lassen kann. So ein kleines Objekt (ein Mini-Dom z.B.) soll mit 7€ zu Buche schlagen.

Sleepy

Vielleicht sollten wir das Ganze anders herum aufziehen!

Oliver digitalisiert uns und als wandelnde Bits und Bytes brauchen wir keine 3D-Ausdrucke mehr...

Freiwillige vor!

Tigerduck, begeistert von Olivers Arbeit

Ach wie schön wäre das - XLs die niemals vergilbenden...

Sleepy

Hallo Leute,

mein Projekt, die 1050 Floppy vollständig in 3D umzusetzen, ist zwar nicht rechtzeitig zur JHV fertig geworden, aber ich habe eine Demo erstellt, die den aktuellen Status zeigt und bei YouTube hochgeladen:

https://www.youtube.com/watch?v=SAsDfRZSX_U


Weitere Details zum Projektverlauf finden sich dann -- wie gehabt -- in meinem Blog:
http://des-or-mad.net/blog/kategorie/3datari1050diskdrive.html


Oliver

Auch ohne Manta -

Einfach nur "Boah ey" !!!
