Hallo Leute,

konnte günstig einen Atari 600XL erstehen. Der Rechner ist ziemlich versüfft. Muss gereinigt und generalüberholt werden.

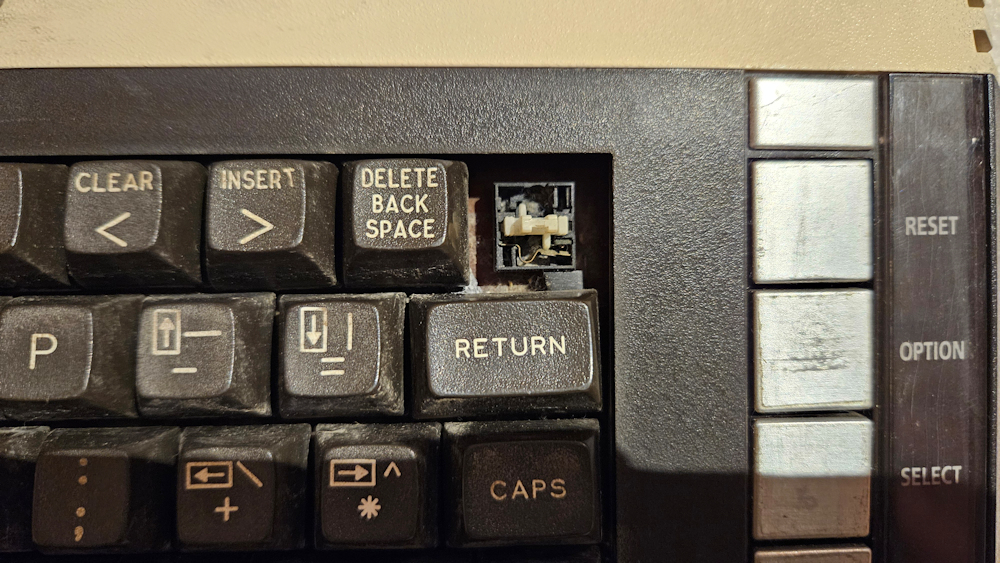

Leider fehlt von der Break-Taste die Tastenkappe.
Hat jemand zufällig eine rumliegen oder kann mir sagen woher ich eine bekommen würde?

Tolot hat geschrieben: ↑

02.09.2024 20:53

Hallo Leute,

konnte günstig einen Atari 600XL erstehen. Der Rechner ist ziemlich versüfft. Muss gereinigt und generalüberholt werden.

Leider fehlt von der Break-Taste die Tastenkappe.
Hat jemand zufällig eine rumliegen oder kann mir sagen woher ich eine bekommen würde?


Schraube den 600´er doch mal auf und mache Fotos von der Rückseite/Unterseite der Tastatur (dort findet man u.a. den Hersteller und die Typennummer).

Ich habe hier eine Menge Ersatzteile da,
muss ich gucken, evtl. kann ich dir ja weiterhelfen.

Gtx.,
andY

andymanone hat geschrieben: ↑

02.09.2024 21:16

Tolot hat geschrieben: ↑

02.09.2024 20:53

Hallo Leute,

konnte günstig einen Atari 600XL erstehen. Der Rechner ist ziemlich versüfft. Muss gereinigt und generalüberholt werden.

Leider fehlt von der Break-Taste die Tastenkappe.
Hat jemand zufällig eine rumliegen oder kann mir sagen woher ich eine bekommen würde?


Schraube den 600´er doch mal auf und mache Fotos von der Rückseite/Unterseite der Tastatur (dort findet man u.a. den Hersteller und die Typennummer).

Ich habe hier eine Menge Ersatzteile da,
muss ich gucken, evtl. kann ich dir ja weiterhelfen.

Gtx.,
andY

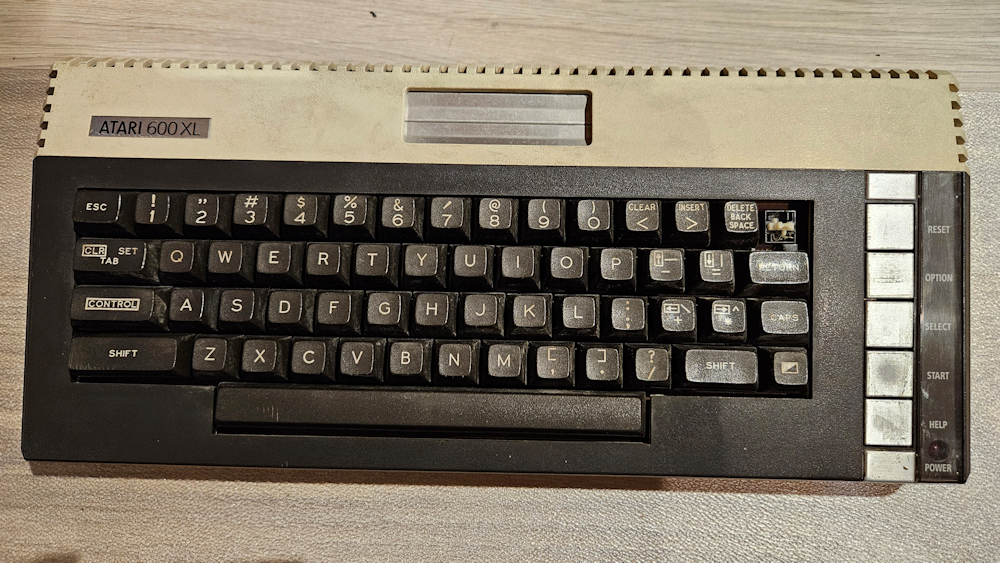

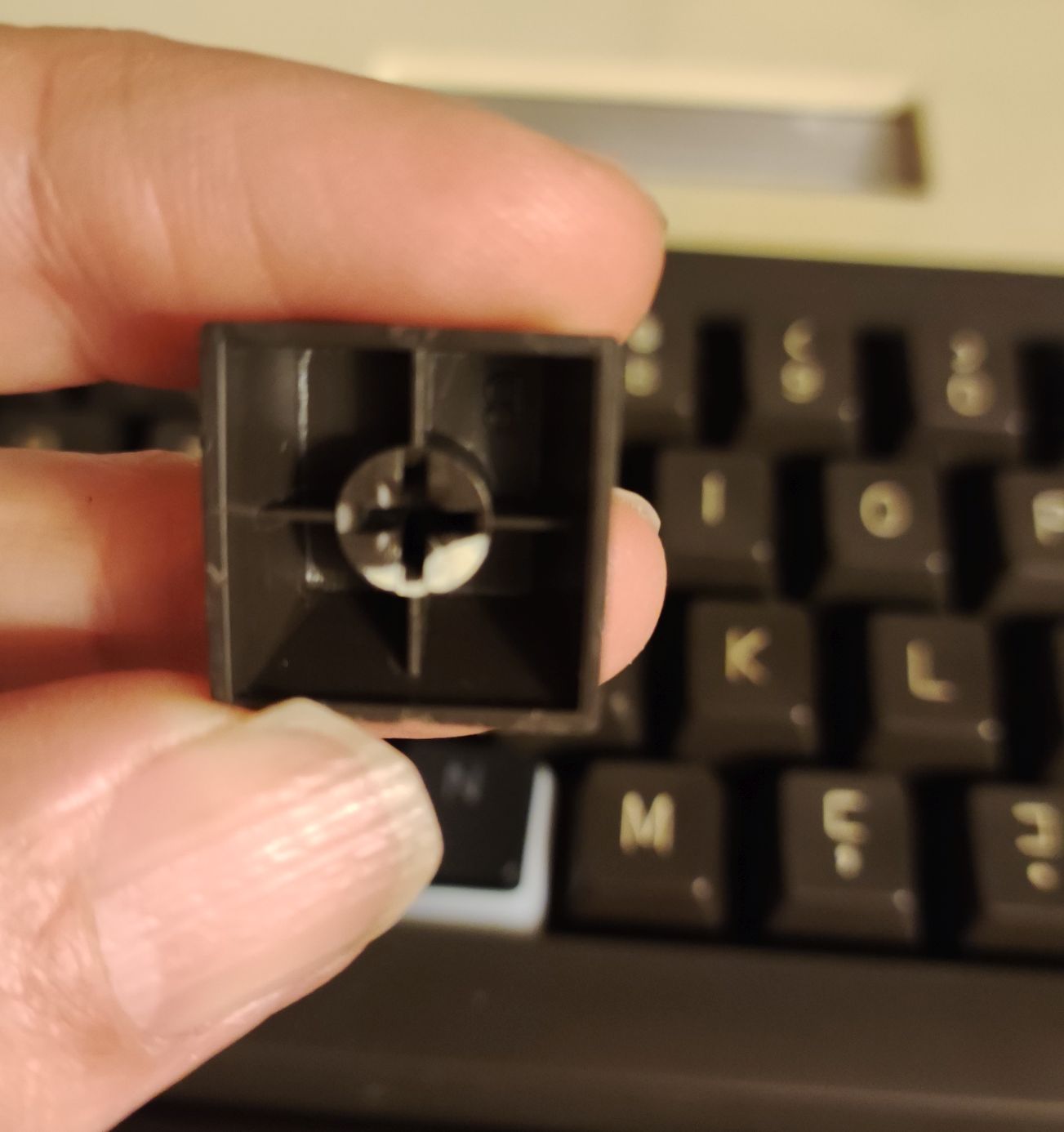

Ich habe mal ein Foto gemacht:

Tolot hat geschrieben: ↑

02.09.2024 21:31

andymanone hat geschrieben: ↑

02.09.2024 21:16

Tolot hat geschrieben: ↑

02.09.2024 20:53

Hallo Leute,

konnte günstig einen Atari 600XL erstehen. Der Rechner ist ziemlich versüfft. Muss gereinigt und generalüberholt werden.

Leider fehlt von der Break-Taste die Tastenkappe.
Hat jemand zufällig eine rumliegen oder kann mir sagen woher ich eine bekommen würde?


Schraube den 600´er doch mal auf und mache Fotos von der Rückseite/Unterseite der Tastatur (dort findet man u.a. den Hersteller und die Typennummer).

Ich habe hier eine Menge Ersatzteile da,
muss ich gucken, evtl. kann ich dir ja weiterhelfen.

Gtx.,
andY

Ich habe mal ein Foto gemacht:


Alles klar, gucke ich die Tage mal, ob ich was für dich finde...

Gtx.,
andY

andymanone hat geschrieben: ↑

02.09.2024 22:20

Tolot hat geschrieben: ↑

02.09.2024 21:31

andymanone hat geschrieben: ↑

02.09.2024 21:16

Tolot hat geschrieben: ↑

02.09.2024 20:53

Hallo Leute,

konnte günstig einen Atari 600XL erstehen. Der Rechner ist ziemlich versüfft. Muss gereinigt und generalüberholt werden.

Leider fehlt von der Break-Taste die Tastenkappe.
Hat jemand zufällig eine rumliegen oder kann mir sagen woher ich eine bekommen würde?


Schraube den 600´er doch mal auf und mache Fotos von der Rückseite/Unterseite der Tastatur (dort findet man u.a. den Hersteller und die Typennummer).

Ich habe hier eine Menge Ersatzteile da,
muss ich gucken, evtl. kann ich dir ja weiterhelfen.

Gtx.,
andY

Ich habe mal ein Foto gemacht:


Alles klar, gucke ich die Tage mal, ob ich was für dich finde...

Gtx.,
andY

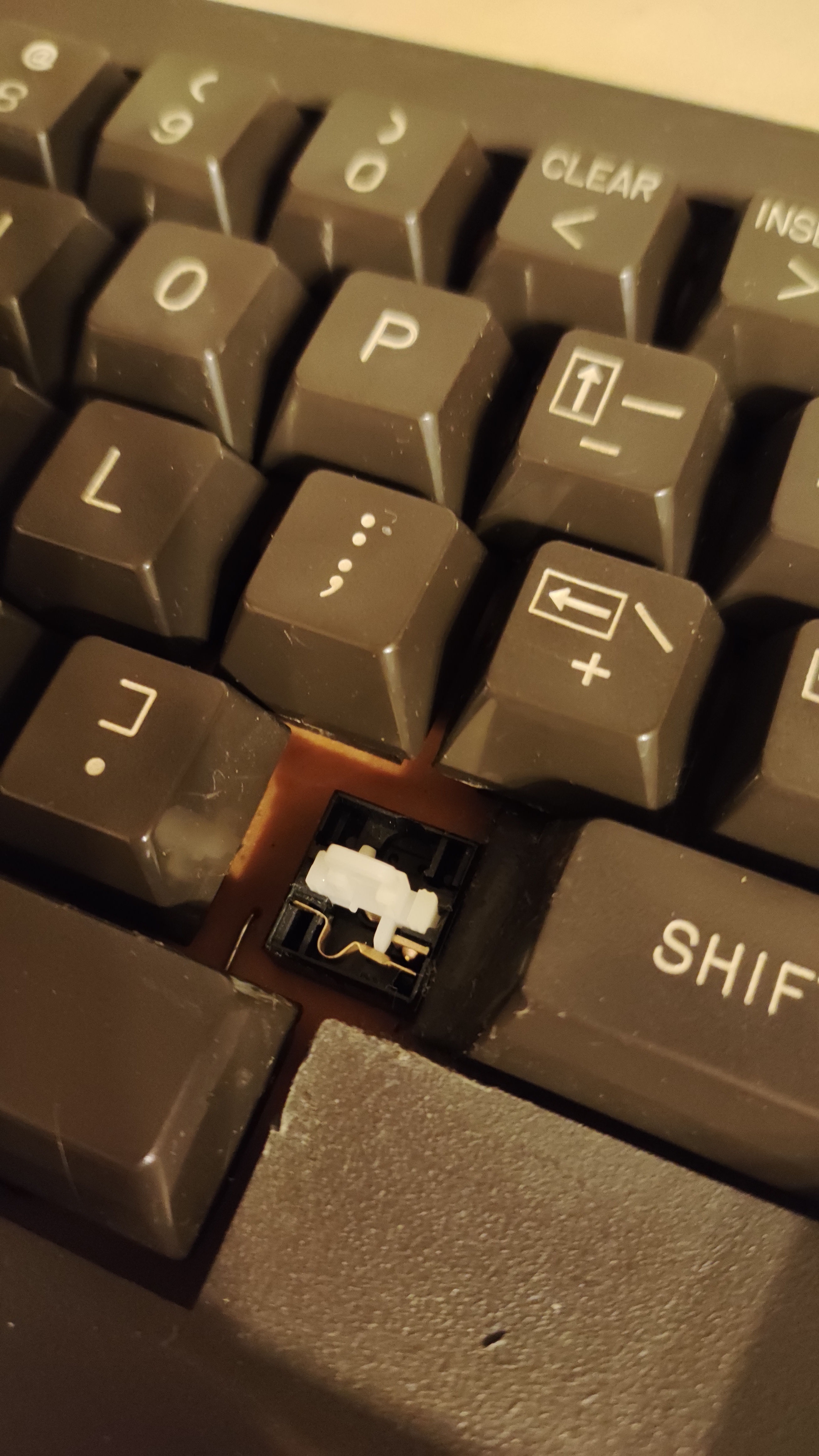

@Tolot: es sieht so aus, als ob vom Schalter der obere Steg abgebrochen ist. D.h. Du bräuchtest in dem Fall auch das Unterteil. Ziehe doch mal von einer anderen Taste die Kappe ab. Dann solltest Du es überprüfen können.
@Andy: ich habe einen 600-er mit dem gleichen Problem: ich bräuchte auch einen Ersatzschalter und eine Tastaturkappe “R”. Wenn Du also eine Opfertastatur finden solltest, …

kgo hat geschrieben: ↑

03.09.2024 00:05

@Tolot: es sieht so aus, als ob vom Schalter der obere Steg abgebrochen ist. D.h. Du bräuchtest in dem Fall auch das Unterteil. Ziehe doch mal von einer anderen Taste die Kappe ab. Dann solltest Du es überprüfen können.
@Andy: ich habe einen 600-er mit dem gleichen Problem: ich bräuchte auch einen Ersatzschalter und eine Tastaturkappe “R”. Wenn Du also eine Opfertastatur finden solltest, …

Hi Knut,
alles klar, ich schaue mal.

Gtx.,
andY

Ich schau mal, ob meine defekte Tastatur gleiche Tastenkappen hat - lasse mir aber bisschen Zeit ...

Ich würde sagen das ist ein Typ2 Keyboard
https://forums.atariage.com/topic/10517 ... -variants/

Das sind Cherry M8 Tasten. Leider nicht leicht zu finden. Aber es gibt sie noch: https://www.ebay.de/itm/255051095027

Habe ich genau da auch schon gekauft.
Nicht irritieren lassen, dass die Taster geschlossen sind. Die passen trotzdem.
Habe damit auch genau so eine Tastatur repariert: Und mit der Tastenkappe hatte mir auch Andy weitergeholfen.
... und wenn far nix mehr hilft: Man kann die Tastenkappen von MX Tasten nehmen. Die sind zwar zu hoch, aber besser als nix:
Oliver

.

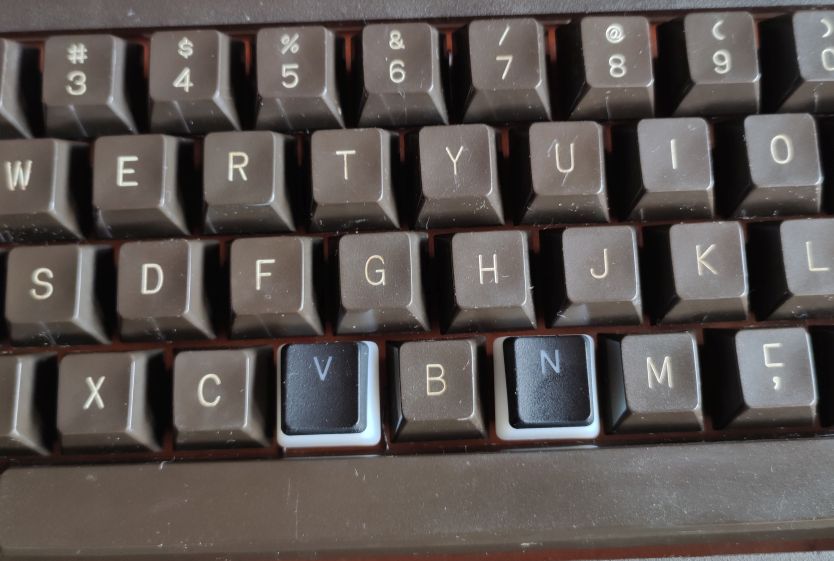

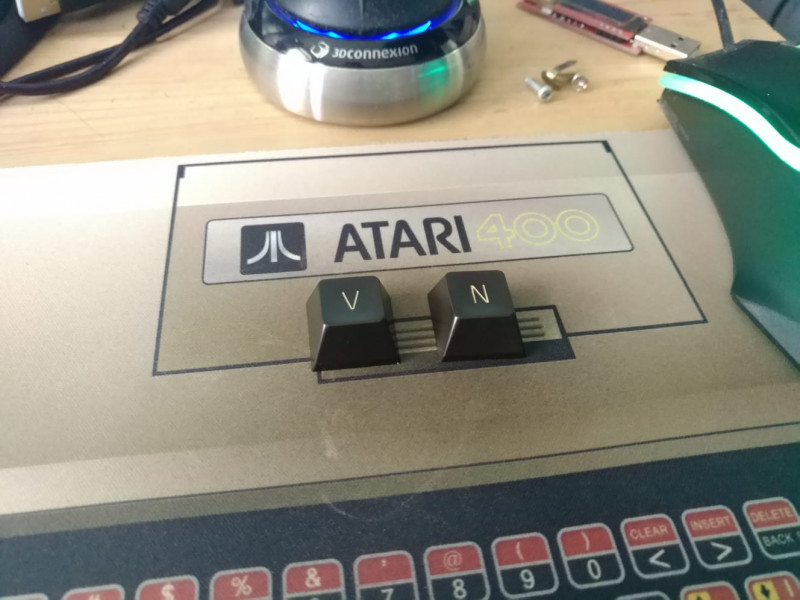

@AndY: Du hattest mit im März diesen Jahres genau von diesen Tastenkappen ein "V" und ein "N" - vielleicht gibt es auf dieser Spendertastatur ja auch noch die gesuchte "Break" Taste

Olix hat geschrieben: ↑

03.09.2024 12:08

.
@AndY: Du hattest mit im März diesen Jahres genau von diesen Tastenkappen ein "V" und ein "N" - vielleicht gibt es auf dieser Spendertastatur ja auch noch die gesuchte "Break" Taste


Ahh,
guter Hinweis !

Dann such ich mal die Tage nach der Tastatur mit dem fehlenden V + N

Gtx.,
andY

"Houston we have a problem - I did break the Break key !"

Ich bin also nicht der einzige, der sich am Atari XL die Breaktaste abgebrochen hat...

kgo hat geschrieben: ↑

03.09.2024 00:05

andymanone hat geschrieben: ↑

02.09.2024 22:20

Tolot hat geschrieben: ↑

02.09.2024 21:31

andymanone hat geschrieben: ↑

02.09.2024 21:16

Tolot hat geschrieben: ↑

02.09.2024 20:53

Hallo Leute,

konnte günstig einen Atari 600XL erstehen. Der Rechner ist ziemlich versüfft. Muss gereinigt und generalüberholt werden.

Leider fehlt von der Break-Taste die Tastenkappe.
Hat jemand zufällig eine rumliegen oder kann mir sagen woher ich eine bekommen würde?


Schraube den 600´er doch mal auf und mache Fotos von der Rückseite/Unterseite der Tastatur (dort findet man u.a. den Hersteller und die Typennummer).

Ich habe hier eine Menge Ersatzteile da,
muss ich gucken, evtl. kann ich dir ja weiterhelfen.

Gtx.,
andY

Ich habe mal ein Foto gemacht:


Alles klar, gucke ich die Tage mal, ob ich was für dich finde...

Gtx.,
andY

@Tolot: es sieht so aus, als ob vom Schalter der obere Steg abgebrochen ist. D.h. Du bräuchtest in dem Fall auch das Unterteil. Ziehe doch mal von einer anderen Taste die Kappe ab. Dann solltest Du es überprüfen können.
@Andy: ich habe einen 600-er mit dem gleichen Problem: ich bräuchte auch einen Ersatzschalter und eine Tastaturkappe “R”. Wenn Du also eine Opfertastatur finden solltest, …

Guter Hinweis, werde heute Abend mal eine andere Taste abziehen und dann mal schauen.

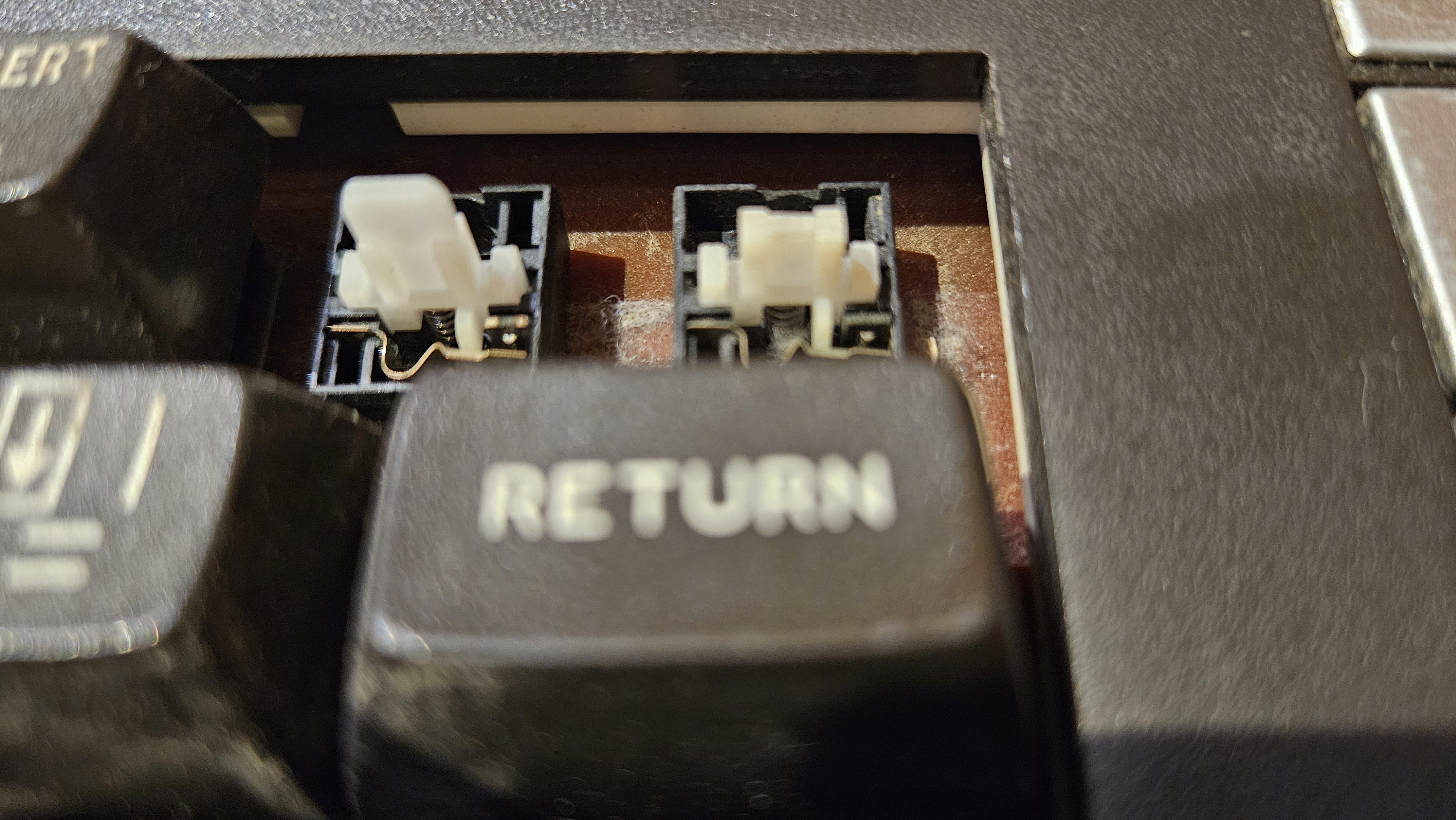

Also, es ist abgebrochen. Ich brauche tatsächlich auch das Unterteil.

Tolot hat geschrieben: ↑

02.09.2024 20:53

Hallo Leute,

konnte günstig einen Atari 600XL erstehen. Der Rechner ist ziemlich versüfft. Muss gereinigt und generalüberholt werden.

Leider fehlt von der Break-Taste die Tastenkappe.
Hat jemand zufällig eine rumliegen oder kann mir sagen woher ich eine bekommen würde?


kgo hat geschrieben: ↑

03.09.2024 00:05

@Andy: ich habe einen 600-er mit dem gleichen Problem: ich bräuchte auch einen Ersatzschalter und eine Tastaturkappe “R”. Wenn Du also eine Opfertastatur finden solltest, …

Olix hat geschrieben: ↑

03.09.2024 12:08

.
@AndY: Du hattest mit im März diesen Jahres genau von diesen Tastenkappen ein "V" und ein "N" - vielleicht gibt es auf dieser Spendertastatur ja auch noch die gesuchte "Break" Taste

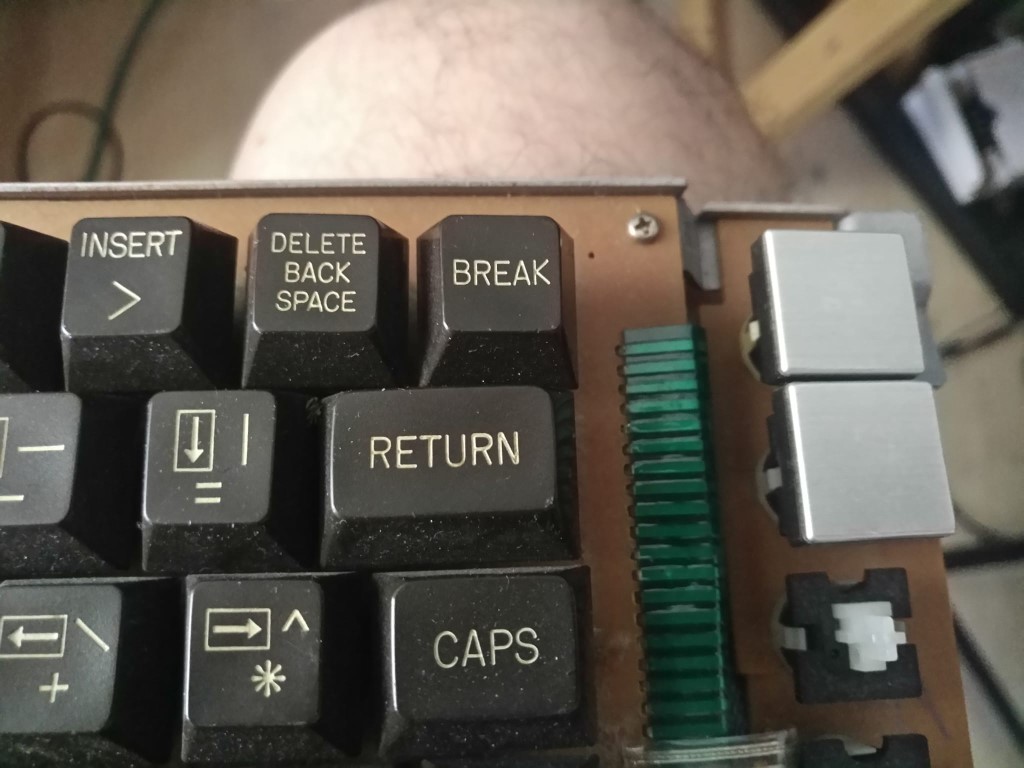

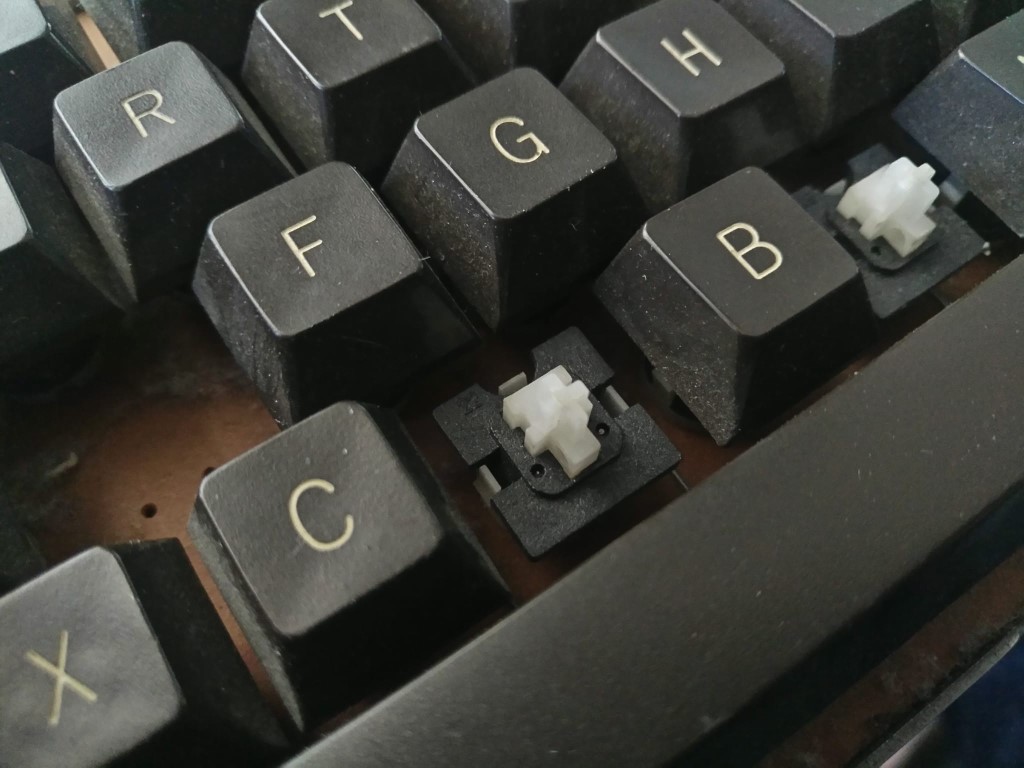

So, habe die Spendertastatur (von der ich auch die V+N für Olix entnommen hatte) mal rausgesucht.

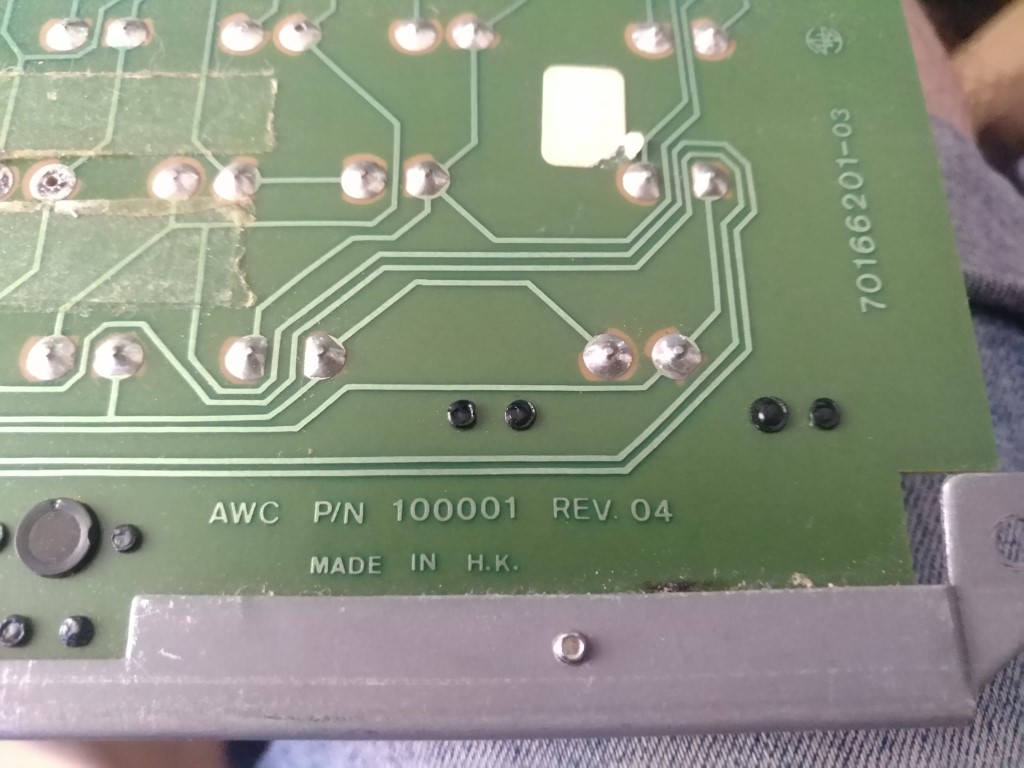

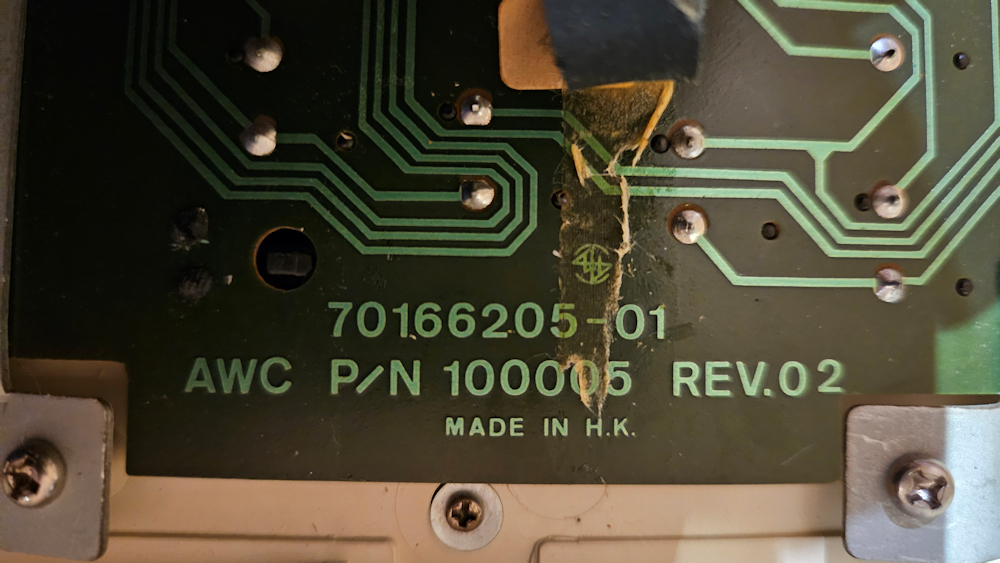

Es ist eine AWC P/N 100001 REV. 04. (Tolot´s ist eine: AWC P/N 100005 Rev. 02)

Die Aufnahme für die Tastaturkappe (weißes Kreuz) weicht hier ab.

Dadurch, das aber bei Tolot der Taster auch defekt ist, könnte ich dir den Taster samt Kappe geben, die du dann einfach komplett austauschst.
Dann sollte das wieder passen.

@kgo:
Musst mal schauen, ob dass bei dir matched, wenn ja, kannst du das "R" gerne von mir bekommen.

Gtrx.,
andY

Das ist fast, wie damals beim Glücksrad. Ich kaufe ein Üksilon.

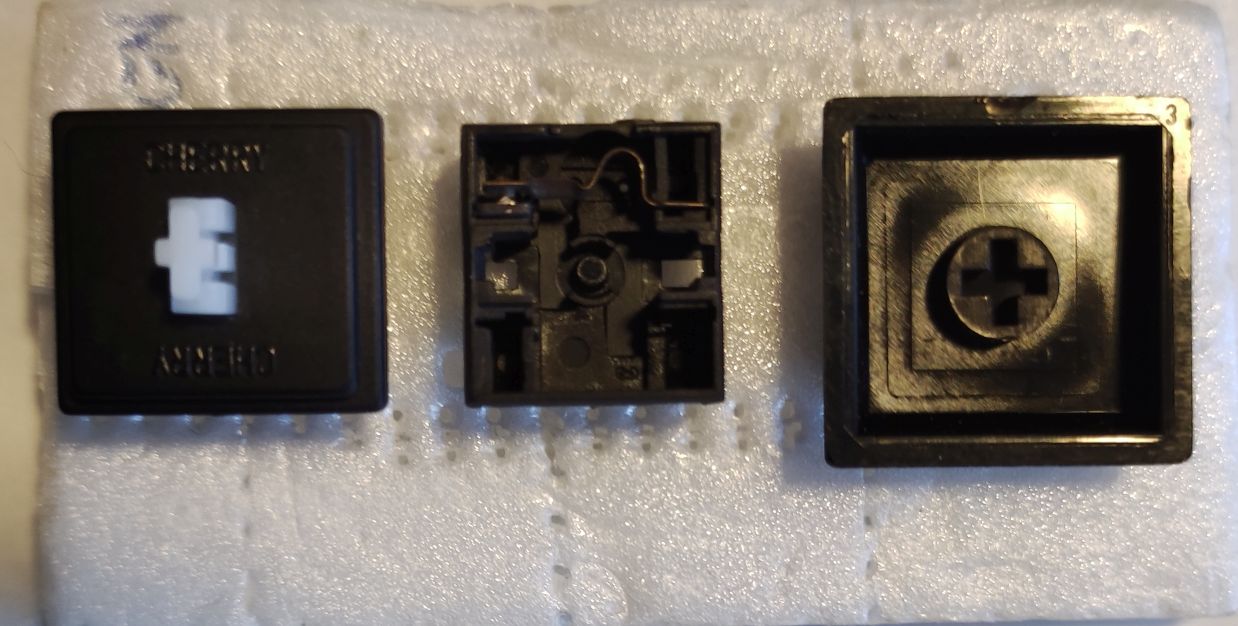

... leider weiß ich nicht mehr, in welchem meiner Rechner die reparierte Tastatur verbaut wurde und ich will jetzt nicht alle aufmachen, sonst würde ich nachsehen welche Revisionsnummer meine Tastatur hat in der dass V und das N gewanadert sind. Ich weiß aber noch dass diese auch die offenen Tasten-Schalter hatten und ich auch einen defekten Tasten-Schalter ersetzen musste, allerdings habe ich dazu ein Ersatz verwendet der nicht von der Ataritastatur stammt sondern ein einzelner Cherry-M Taster von E-Bay erworben.

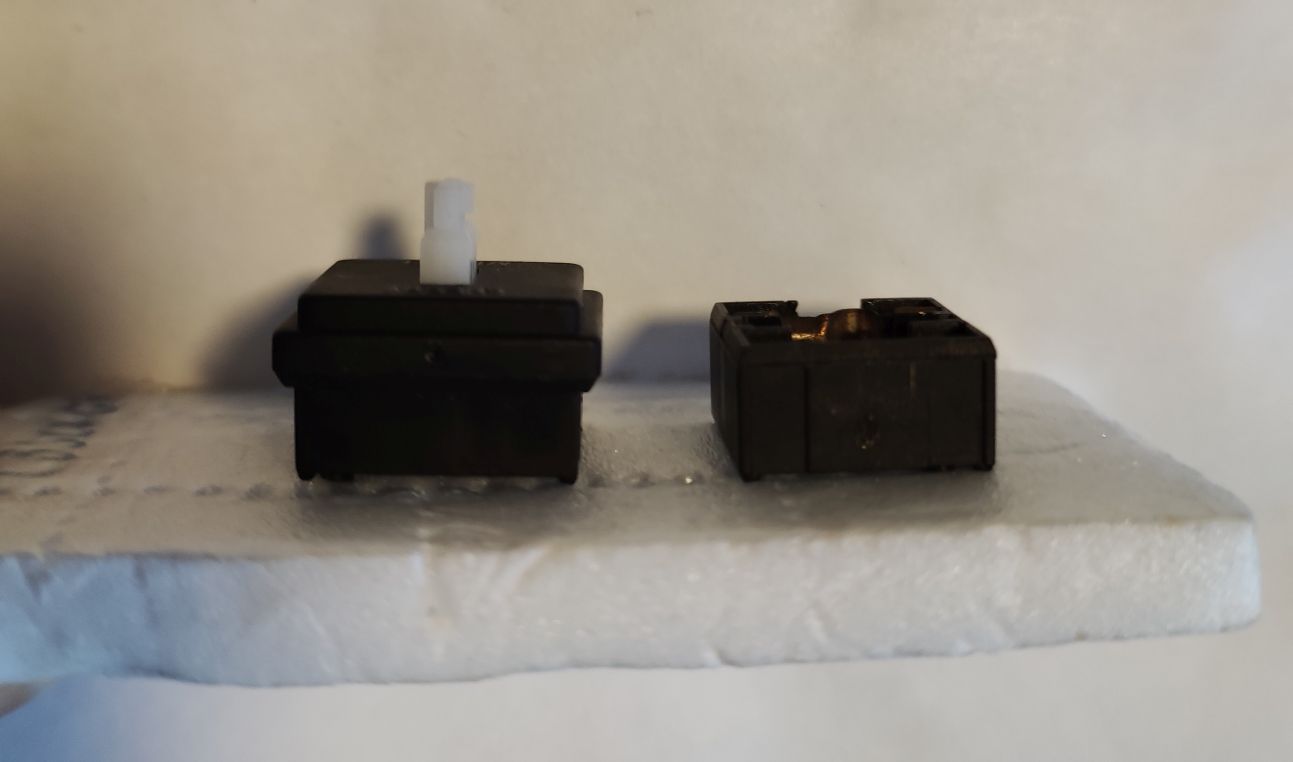

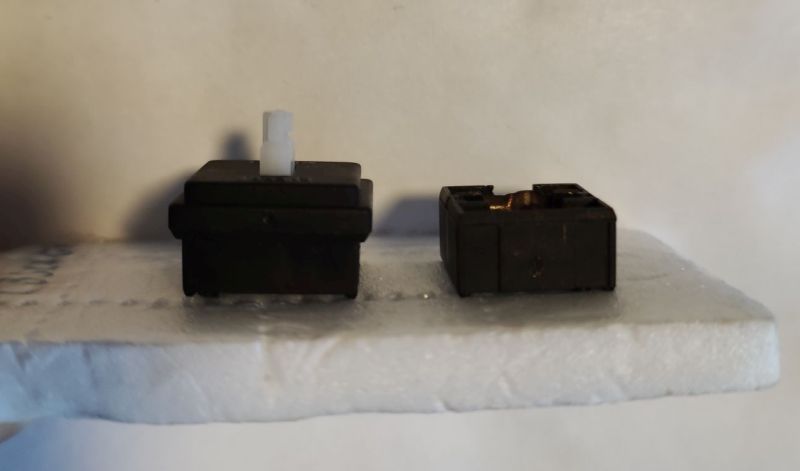

links neuer "Fremd"-Taster - rechts alter defekter Original-Taster Sowohl Fremt-Taster als auch Tastenkappen von andY haben perfekt gepasst.

@andymanone

PM ist raus

Tolot hat geschrieben: ↑

08.09.2024 21:17

@andymanone

PM ist raus

Jupp,
gelesen und geantwortet !

Gtx.,
andY

Der Fremd-Taster ist aber höher als der originale (flache) Cherry-Taster. Steht dann die Taste nicht höher als die anderen?

@andY: bei mir sind auch die flachen Cherry-Taster verbaut. Wenn die wirklich passen und Du erübrigen kannst, würde ich gern auch einen Ersatzschalter und das "R" nehmen.
