Dieser Beitrag ist die Fortsetzung vom Beitrag im HW-Forum: viewtopic.php?f=3&p=29106#p29106

In Kürze nochmal die Eckdaten:
- Gehäuse besteht aus 2 Teilen. Einer festen Bodenplatte und einem Deckel. Beide werden miteinander verschraubt, so dass man das Gehäuse jederzeit wieder öffnen kann.
- Die Konsoltasten haben eine Beschriftung bekommen, die eingelasert wurde.
- die Kosten liegen derzeit bei € 120,00 zzgl. Versand. Wenn eine relevante Anzahl zusammen kommt, würde ich nochmal mit der Firma über den Preis feilschen. Aber versprechen kann ich natürlich nichts.

Die Halterung für die Modulschachtabdeckung fehlt noch. Da bin ich aktuell mit andymanone dran. Die Teile, die ich am Freitag bekommen habe, müssen noch nachgebessert werden.
Andymanone und ich sehen aktuell uns die Gehäuse aus der ersten Charge an. Neben der Modulschachtabdeckung gibt es schon eine kleine Liste mit Verbesserungen für die 2. Auflage. Dazu gehört auch, dass die Schalterplatine für die Bedienung eines internen Fujinet sicher in die Schlitze der Rückwand passt.

Als Interessenten sind bereits registriert:
olix, cossi, kveldulfur

Oh, ich hätte gerne so eins, aber über 100 Euro sind schon echt eine Hausnummer...

Ich bin .it einem Gehäuse mit dabei.

Mich würde mal interessieren:
Sind die 3 oder 4 sichtbaren Schrauben die die schwarze Abdeckplatte der Tastatur halten an den originalen Positionen der Tastatur-Befestigungslöcher?

mega-hz hat geschrieben: ↑

21.10.2024 10:59

Mich würde mal interessieren:
Sind die 3 oder 4 sichtbaren Schrauben die die schwarze Abdeckplatte der Tastatur halten an den originalen Positionen der Tastatur-Befestigungslöcher?

Vielleicht eine dumme Frage, aber: Gibt es denn alternative Tastaturen, so dass die Schrauben woanders sein könnten? Wenn es nur "originale" (alte) Tastaturen gibt, müssen die doch sonst zwingend an den originalen Positionen sein, wenn die Größe ansonsten identisch mit dem Original ist (denn so viel "Spiel" ist ja im Inneren nicht, dass man da viel verschieben könnte).

Und um da einen Gedanken in meinem Kopf weiterzuspinnen:
Ich habe ja auch das 600XL Remake-Board gekauft, aber stehe jetzt auch vor der Frage, woher ich eine passende Tastatur (und die Funktionstasten) bekomme. Einen meiner funktionierenden Ataris dafür auszuschlachten, wäre etwas sinnfrei, und einzeln sind Tastaturen wohl kaum zu bekommen, oder?
Das wäre für mich letztlich entscheidend, ob ich auch ein Gehäuse bestelle...

Du kannst auch eine Tastatur vom 800XL nehmen. Sind für teuer Geld schon mal bei Ebay drin. Oder einen 800XL schlachten. Dann hast du auch direkt dir großen Chips dabei und den PAL Quarz.

VG Jürgen

freetz hat geschrieben: ↑

21.10.2024 11:07

Das wäre für mich letztlich entscheidend, ob ich auch ein Gehäuse bestelle...

geht mir genauso, Gehäuse / Tastatur fehlen mir auch... - das dass dann deutlich mehr als ein gebrauchter 600er kostet, ist irgendwie auch problematisch

.
mega-hz ist doch dabei eine passende Tastatur zu basteln, die kostet natürlich auch Geld

Ernsthaft? Wo ungefähr läge die preislich?

freetz hat geschrieben: ↑

21.10.2024 15:52

Ernsthaft? Wo ungefähr läge die preislich?

viewtopic.php?f=3&t=2637
lesen bildet

.
Hallo Frederick

Und ScreamingAtTheRadio hat auch mechanische Tastaturen im Angebot. Für den Fall das Du nicht warten kannst.

Tschüß

Mathy

edelro hat geschrieben: ↑

21.10.2024 16:17

lesen bildet

Danke für den hilfreichen Link, auch wenn der Kommentar dazu unnötig war. So kenne ich dieses Forum eigentlich nicht, dass hier erwartet wird, dass man auch die Threads von vor einem halben Jahr noch im Kopf haben muss.

Mathy hat geschrieben: ↑

21.10.2024 16:32

.
Und ScreamingAtTheRadio hat auch mechanische Tastaturen im Angebot. Für den Fall das Du nicht warten kannst.

Danke! Die sind ja auch sehr schick, obwohl der Preis dann leider jenseits von Gut und Böse ist. Schon krass, was für einen Unterschied Massenproduktion gegenüber Einzelproduktion ausmachen kann...

freetz hat geschrieben: ↑

21.10.2024 17:51

..... dass man auch die Threads von vor einem halben Jahr noch im Kopf haben muss.

Letzter Beitrag:

Beitrag von mega-hz » 15.10.2024 00:41

freetz hat geschrieben: ↑

21.10.2024 11:04

mega-hz hat geschrieben: ↑

21.10.2024 10:59

Mich würde mal interessieren:
Sind die 3 oder 4 sichtbaren Schrauben die die schwarze Abdeckplatte der Tastatur halten an den originalen Positionen der Tastatur-Befestigungslöcher?

Vielleicht eine dumme Frage, aber: Gibt es denn alternative Tastaturen, so dass die Schrauben woanders sein könnten? Wenn es nur "originale" (alte) Tastaturen gibt, müssen die doch sonst zwingend an den originalen Positionen sein, wenn die Größe ansonsten identisch mit dem Original ist (denn so viel "Spiel" ist ja im Inneren nicht, dass man da viel verschieben könnte).

Ich hatte deshalb danach gefragt, weil es die schwarze Abdeckplatte im originalen Gehäuse ja nicht gibt!

mega-hz hat geschrieben: ↑

21.10.2024 23:56

freetz hat geschrieben: ↑

21.10.2024 11:04

mega-hz hat geschrieben: ↑

21.10.2024 10:59

Mich würde mal interessieren:
Sind die 3 oder 4 sichtbaren Schrauben die die schwarze Abdeckplatte der Tastatur halten an den originalen Positionen der Tastatur-Befestigungslöcher?

Vielleicht eine dumme Frage, aber: Gibt es denn alternative Tastaturen, so dass die Schrauben woanders sein könnten? Wenn es nur "originale" (alte) Tastaturen gibt, müssen die doch sonst zwingend an den originalen Positionen sein, wenn die Größe ansonsten identisch mit dem Original ist (denn so viel "Spiel" ist ja im Inneren nicht, dass man da viel verschieben könnte).

Ich hatte deshalb danach gefragt, weil es die schwarze Abdeckplatte im originalen Gehäuse ja nicht gibt!

Ja, die Schrauben, die die Tastatur halten, sind an den Löchern der originalen Tastatur.
Wir haben versucht, die Tastaturbefestigung anders zu lösen, da ich keine sichtbaren Schrauben von oben haben wollte. Es gab zahlreiche Versuche, auch ohne die beiden Metallschienen der originalen Tastatur auszukommen. Aber ohne diese haben wir nicht genügend Biegesteifigkeit in den oberen Deckel bekommen, so dass er beim Tippen auf der Tastatur unschön nachgegeben hat. Das jetzige Ergebnis ist wie oft im Leben ein Kompromiss. Die schwarze Abdeckplatte soll zunächst den braunen Teil des originalen Gehäuses nachempfinden. Zum anderen ist der Blick von oben auf die Tastatur nicht besonders ansehnlich und das Dunkle bildet einen Farbkontrast zur davorliegenden Beschriftung der Konsoltasten. Die 4 Schrauben, die auf dem Foto sichtbar sind, fallen kaum ins Auge, da sie nicht von oben durch die Deckplatte geschraubt sind, sondern im Innern liegen. Außerdem wurden die Schraubenköpfe extra schwarz gefärbt.

Bzgl. Farbe schwarz, die es im Original nicht gibt: Es ist auch denkbar, auf eine andere Farbe auszuweichen. Das hängt auch immer von unserer Bestellmenge und dem Vorrat bei der Firma ab. Der Bedarf für ein Gehäuse (bis jetzt waren es nur 3!) ist so gering, dass sich dafür die Bestellung eines Rohmaterials kaum lohnt bzw. den Preis für ein Gehäuse weiter steigen läßt. Nach Aussage des Chefs braucht er ansonsten kein Acryl braun 8mm. Ich hatte mir von der Musterpalette am Anfang ja bereits das Material ausgesucht (siehe Fotos in einem der ersten Threads). Aber davon sind wir für die ersten 3 Gehäuse, die andymanone und ich derzeit haben, abgegangen und haben das vorhandene Schwarz als Kompromiss genommen. Wenn jemand eine Quelle hat, kann ich auch fragen, ob wir das Material dafür beistellen können.
Diese 8mm Zwischenplatte sollte auch in transparent gehen. Ich denke, dass das ein gängiges Material ist und auf Lager sein sollte. Das wird dann aber ein etwas mehr technischer Look, da man die Schrauben der Tastaturbefestigung sowie die Platine und Drahtbrücken deutlich sieht. Wenn das allgemeiner Wunsch ist, frage ich das gern für die nächste Charge an.
Es könnte sein, dass man dann die Beschriftung der Konsoltasten nicht mehr so deutlich sieht, da der Kontrast zum Hintergrund dann nicht mehr so groß ist.

Wenn man eine andere Tastatur möchte, bräuchte man eine andere Zwischenplatte (die schwarze). Das muss im CAD nur umgesetzt werden. Das setzt voraus, dass man deren relative Position zum Tastaturausschnitt in der Deckplatte kennt. Wenn wir das genau vorgeben können, sollte das kein großer Aufwand sein. Ich bräuchte dazu dann die genauen Angaben.
Wenn wir die nicht liefern können oder wenn eine andere Tastatur aber auch noch eine andere Form bzw. Maße für den Ausschnitt in der Deckplatte erfordert, wird eine Test-Runde notwendig. D.h. alle Teile werden gelasert, gefräst und provisorisch zusammen gesetzt. Die Einbauten (ein Muster für eine alternative Tastatur wird benötigt) werden dann eingesetzt und geprüft, ob alles passt.
Das heißt nicht, dass das nicht geht, ist eben nur eine Frage des Aufwands/Preises bzw. der Menge.

Ich habe jetzt registriert für je ein weiteres Gehäuse: olix, cossi, kveldulfur, fretz.

Wie ist Eure Meinung zu den vorgenannten Diskussionsthemen:
1. Schraubenpositionen für die originale Tastatur? ja/nein
2. Abdeckplatte in transparentem Acryl statt schwarz? ja/nein

Ich werde das gern für die nächste Charge anfragen.

Gibt es weitere Interessenten? Wenn Ihr einverstanden seid, warten wir noch bis zum Ende dieser Woche und ich gehe dann in der kommenden Woche wieder auf die Firma für die 2. Charge zu.
Wen es interessiert - es soll auch kein Geheimnis sein - es ist die Firma Plexipoint in Rösrath, die die Gehäuse bearbeitet.

kgo hat geschrieben: ↑

23.10.2024 10:43

Wie ist Eure Meinung zu den vorgenannten Diskussionsthemen:
1. Schraubenpositionen für die originale Tastatur? ja/nein
2. Abdeckplatte in transparentem Acryl statt schwarz? ja/nein

Ich würde die original-Tastatur anhalten und eine schwarze Abdeckung bevorzugen.

Grüße
Janko

Ich schliesse mich Janko an:

Ich würde die original-Tastatur anhalten und eine schwarze Abdeckung bevorzugen

Bei mit eilt es auch nicht. Wir können auch boch ein wenig warten.

.
Hallo Kurt

kgo hat geschrieben: ↑

23.10.2024 10:43

Gibt es weitere Interessenten? Wenn Ihr einverstanden seid, warten wir noch bis zum Ende dieser Woche und ich gehe dann in der kommenden Woche wieder auf die Firma für die 2. Charge zu.

Wenn Du zur JHV kommst, könntest Du dort Werbung für das Gehäuse machen. Vielleicht findest Du dort noch einige Interessenten. Es guckt leider nicht jeder jeden Tag hier in Forum.

Tschüß

Mathy

Mathy hat geschrieben: ↑

23.10.2024 14:29

.
Wenn Du zur JHV kommst, könntest Du dort Werbung für das Gehäuse machen. Vielleicht findest Du dort noch einige Interessenten. Es guckt leider nicht jeder jeden Tag hier in Forum.

Leider kann ich

kgo hat geschrieben: ↑

25.10.2024 19:27

Leider kann ich

Heißt das "Ja" oder "Nein" ?


Gtx.,
andY

kgo hat geschrieben: ↑

25.10.2024 19:27

Leider kann ich

Ooops, was war das denn...
Sorry!!!

.
So Freunde,
ich bin ja einer der Glücklichen, der zwei Gehäuse aus der ersten Charge bestellt (und kürzlich) auch bekommen hat .

Habe mich heute mal an das erste Gehäuse rangemacht, damit das schicke, coole Remake-Board von Janko endlich
sein verdientes, neues Zuhause bekommt !

Der Auf- und Einbau ist kinderleicht (wenn man ein paar Tipps und Hinweise im Vorfeld beachtet) und für das Ganze braucht man nur ein Bruchteil der Zeit,
die man normalerweise für den Zusammenbau eines Plexilaser-Gehäuse benötigt (was aber keine Kritik an Plexilaser sein soll ).

Was hier wirklich super angenehm auffällt (und was vielen ABBUC´ianern wohl auch wichtig war) es sind wenig, wirklich wenig (!) Schrauben!
Und das Gehäuse besteht lediglich nur aus 2 Hauptteilen, der Bodenplatte (samt festen Seitenstützen) und dem fertigen Deckel!
Auch die Tastatur wird lediglich an die separate, getönte Abdeckplatte geschraubt und muss nicht mit dem Deckel verschraubt werden!

Super angenehm, da man beim Öffnen dann nicht das Problem hat, dass das Tastaturkabel möglicherweise vom Mainboard abrutscht und man sich die Finger brechen muss,
bei halboffenen Deckel das Tastaturkabel wieder in den Sockel zu bekommen !

Ansonsten, soweit ich das bisher sehen und beurteilen konnte, auch alles super passgenau!
Selbst die Mini DIN-10 Buchse (die ja extra "höhenvariabel" in der Position angepasst werden kann) passt haargenau zur Aussparung im Deckel,
wenn man die kleine Platine direkt "bis zum Aufsetzen" positioniert und dann festlötet...

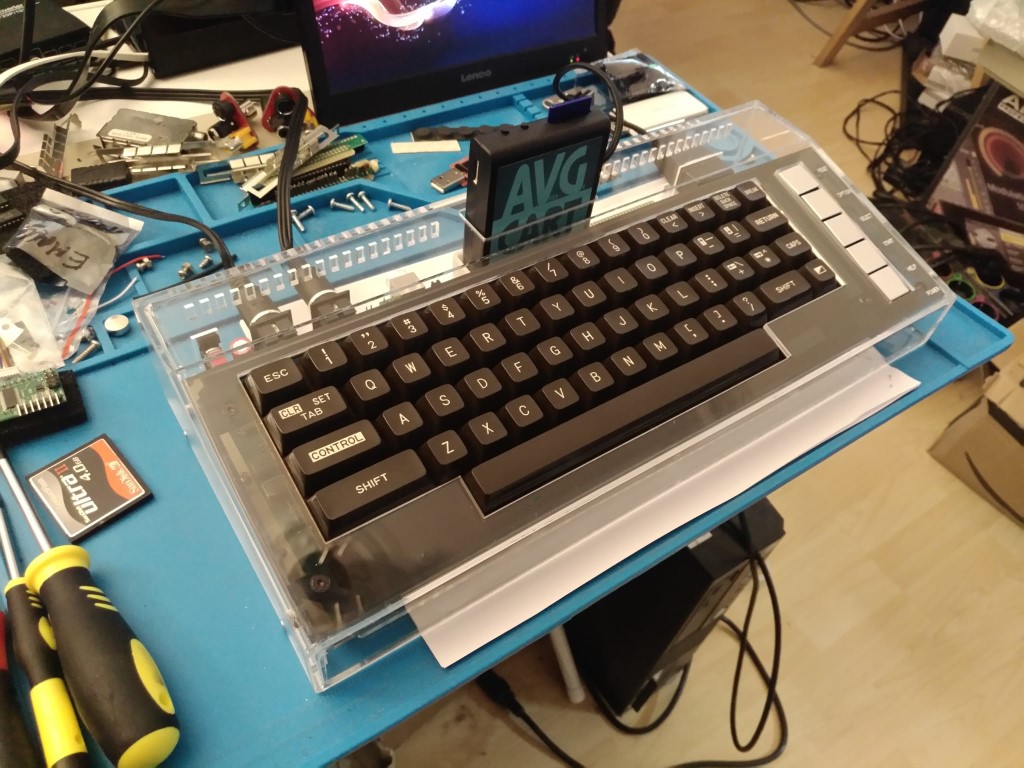

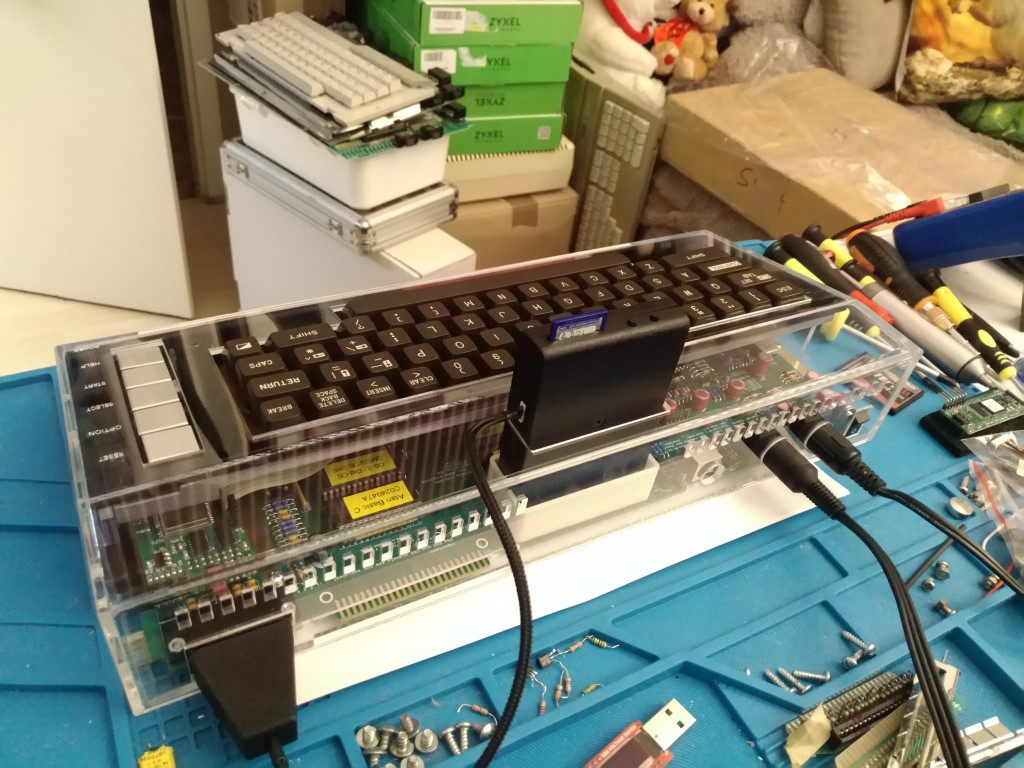

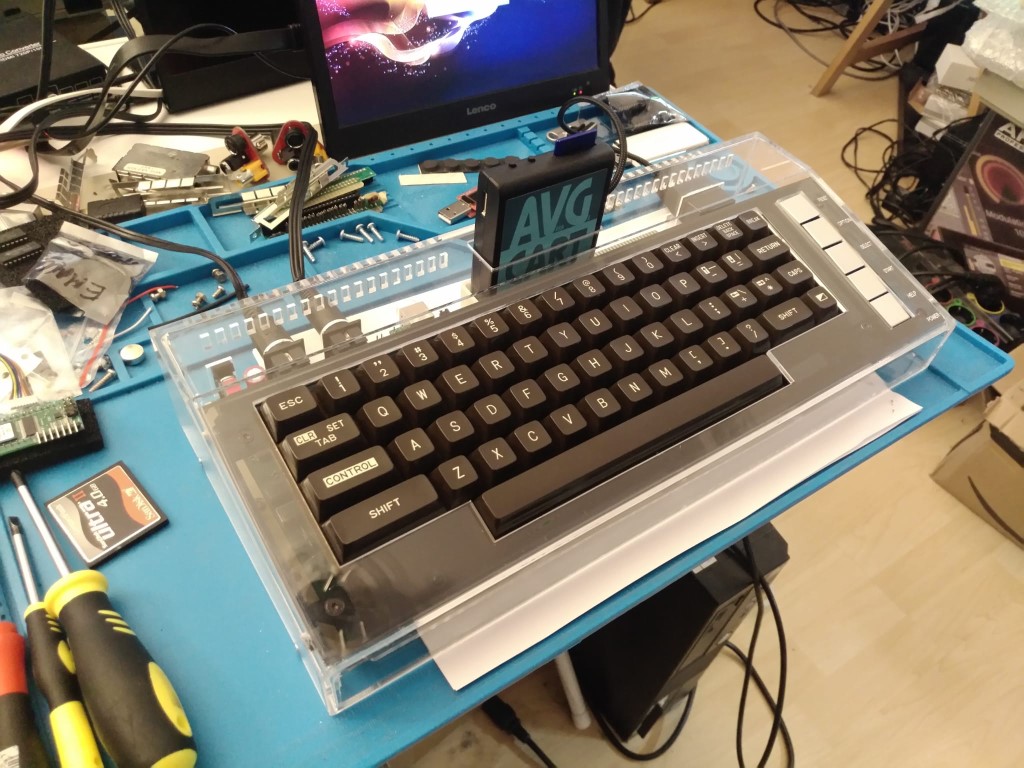

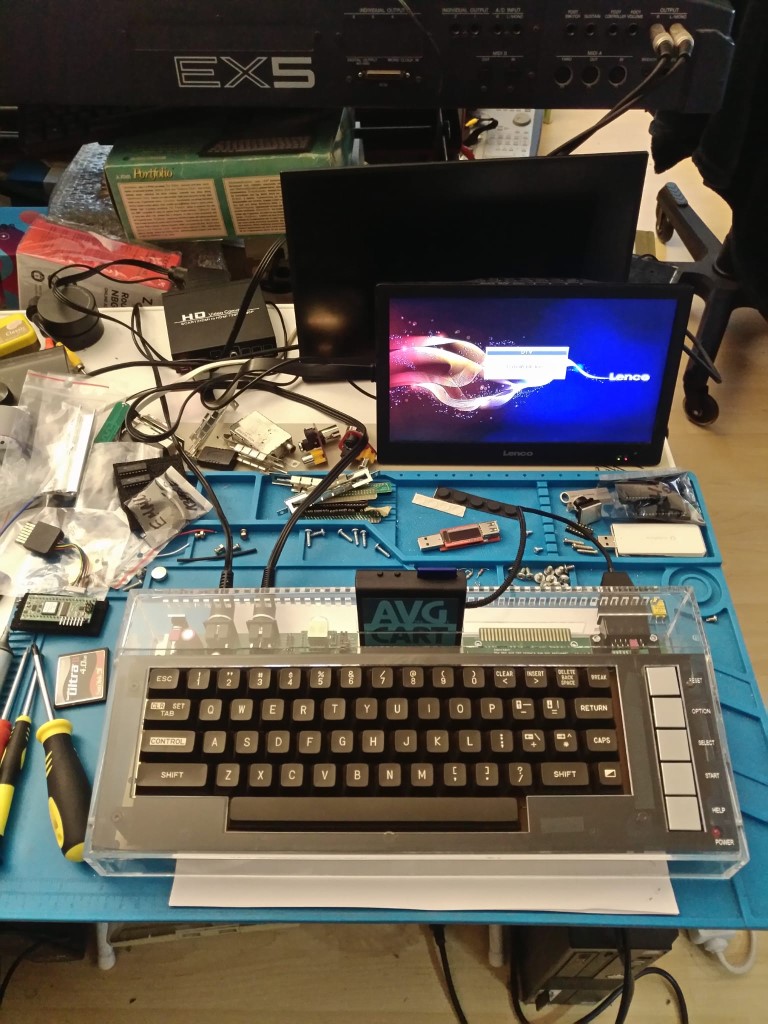

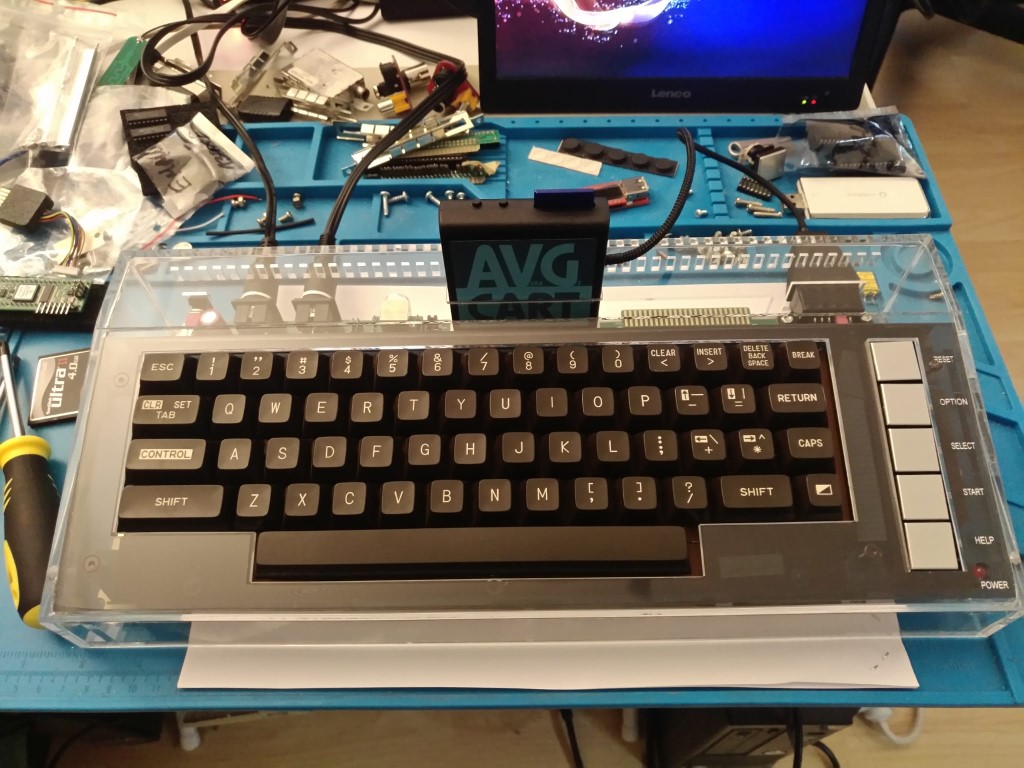

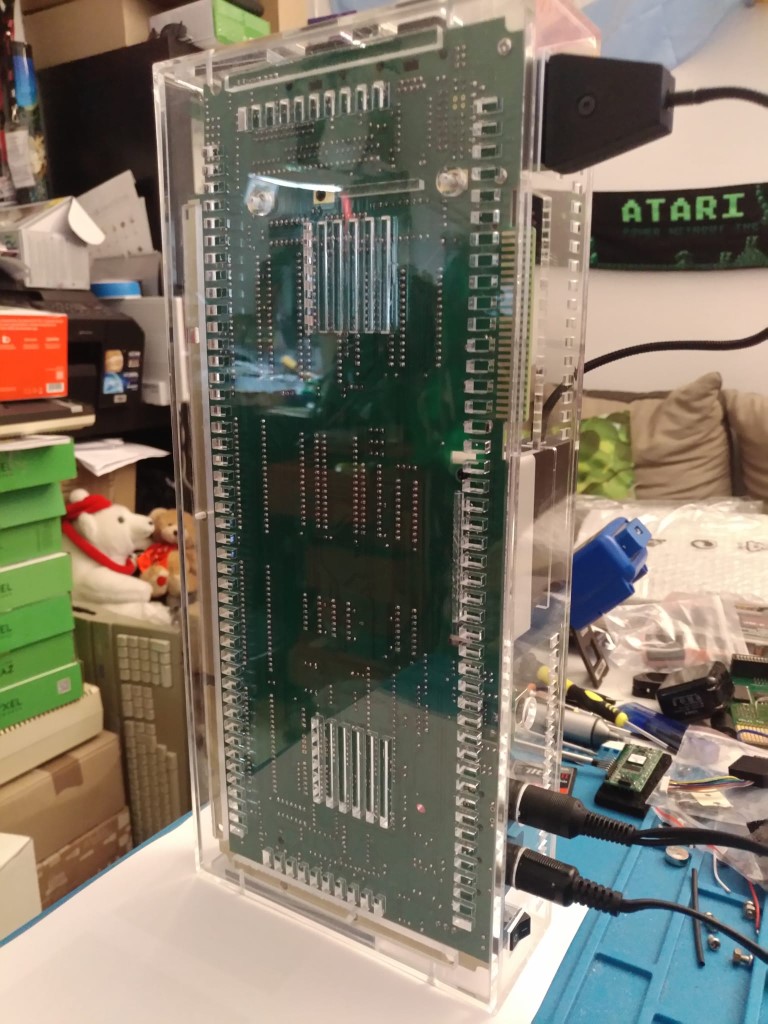

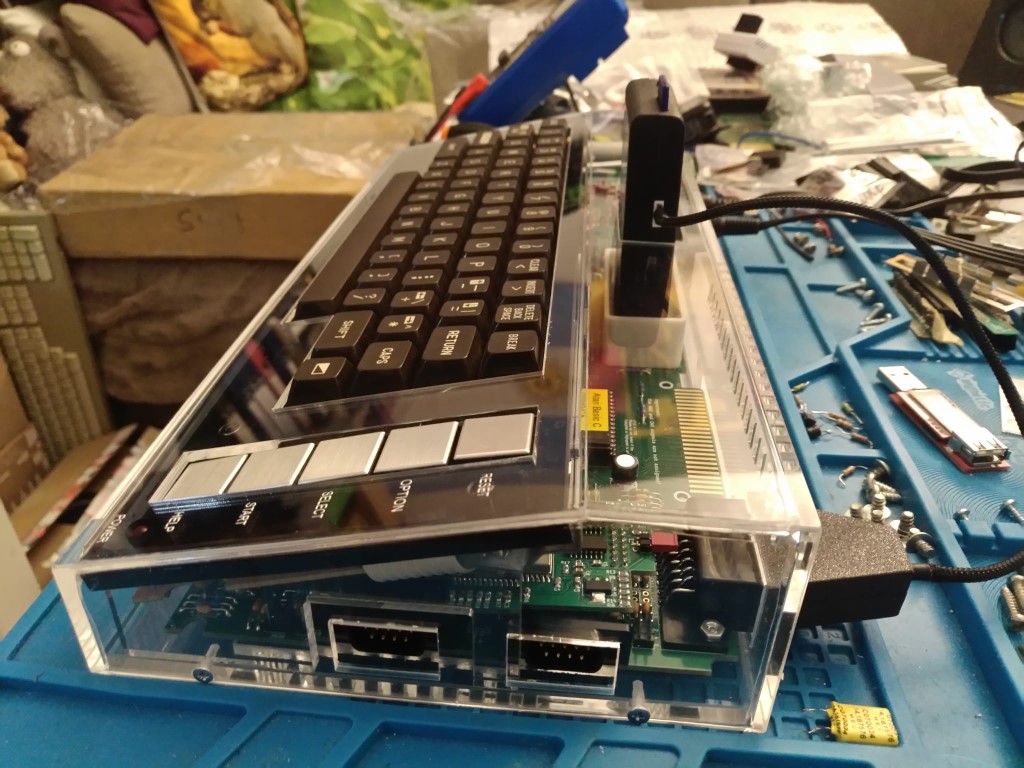

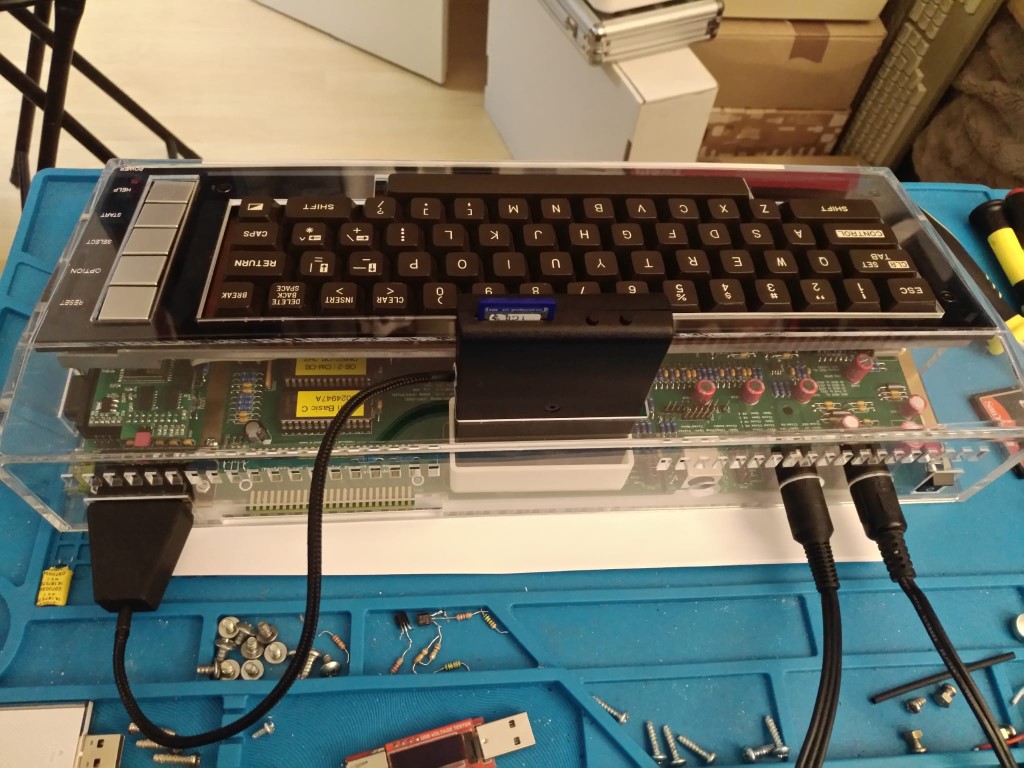

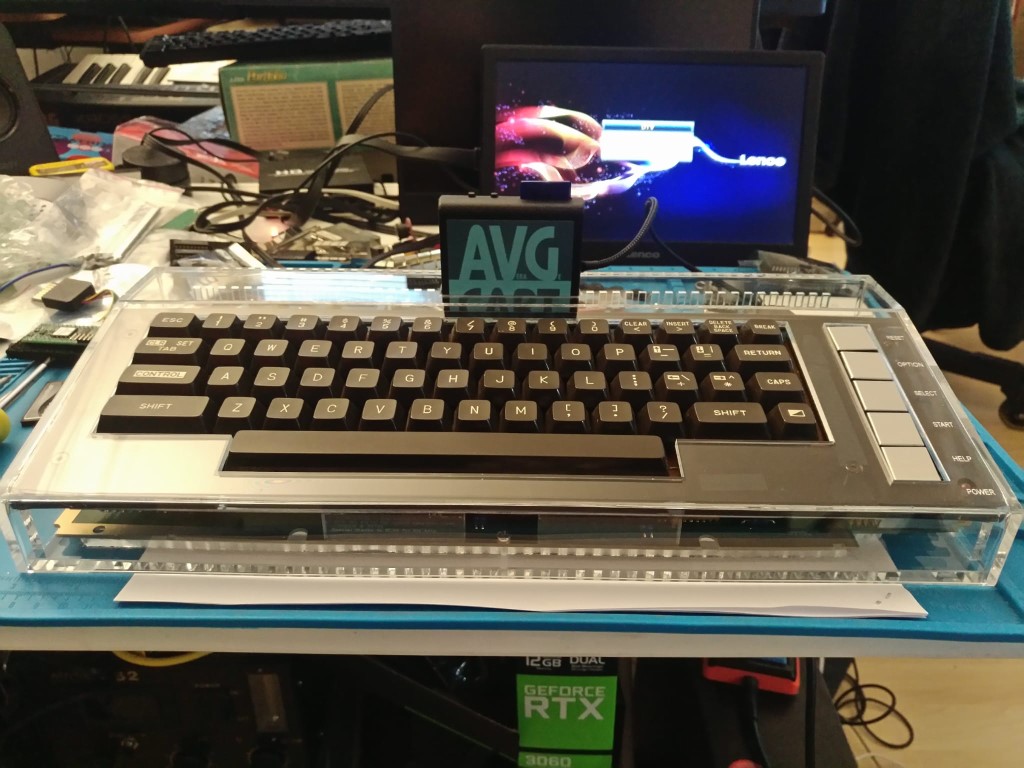

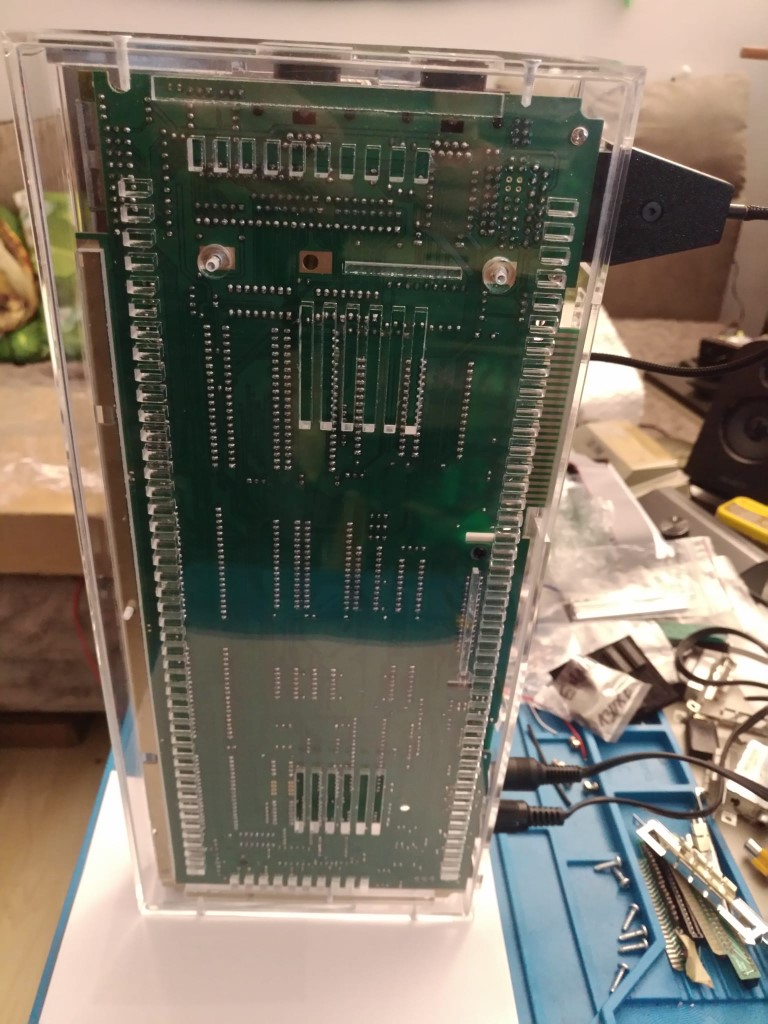

Anbei ein paar Eindrücke und Bilder :

Gtx.,
andY

Sieht super aus.
Freue mich auch auf solch ein Gehäuse.

Hatte schon mal gefragt, aber keine Antwort bekommen:

Haben die Lüftungslöcher auf der Rückseite die Originalmasse, so dass man auch die schlnen neuen Tasten und Schalterplatinchen verwenden kann?

Olix hat geschrieben: ↑

02.11.2024 17:04

Sieht super aus.
Freue mich auch auf solch ein Gehäuse.

Hatte schon mal gefragt, aber keine Antwort bekommen:

Haben die Lüftungslöcher auf der Rückseite die Originalmasse, so dass man auch die schlnen neuen Tasten und Schalterplatinchen verwenden kann?

Sorry, dachte das hatte Knut hier schon irgendwo geschrieben?
Er meinte, die ursprünglichen Maße sollten eigentlich passen aber er überprüft das nochmal und würde sie, bei der nächste Charge dann bei Bedarf auf alle Fälle anpassen.

Wenn du mir nochmal auf die Schnelle sagst, welche Abstandsmaße die Schalter haben kann ich das fix messen .

Gtx.
andY

.
@andY: Ich schicke dir mal die beiden Taster/Schalter Platinen zu. Dann kannst du einfach mal probieren (Darfst du natürlich dann behalten )

Olix hat geschrieben: ↑

02.11.2024 18:46

.
@andY: Ich schicke dir mal die beiden Taster/Schalter Platinen zu. Dann kannst du einfach mal probieren (Darfst du natürlich dann behalten )

Ohhh !!!

Vielen lieben Dank !!!

Gtx.,
andY

was mir noch mehr gefallen würde, wäre ein braun getöntes Plexiglas so wie die Plattenspieler-Abdeckhauben aus den 70/80ern.

Hallo zusammen,

ich bin vom langen Wochenende zurück und kann mich jetzt erst wieder in die Diskussion einbringen.

Rastermaß der Schlitze auf der Rückwand:
Olix, Du hattest ja schon vor einiger Zeit den dankenswerten Hinweis gegeben. Der ist notiert und nicht vergessen!!! Ich hatte das direkt am nächsten Tag bei der Firma kontrollieren lassen wollen. Da waren leider schon die Einzelteile für die ersten drei Gehäuse (2x Andy, 1x ich) schon gelasert.
Ich habe das Schlitzmaß bei meinem Gehäuse nachgemessen. Im Plexigehäuse stimmt es nicht ganz genau mit dem Originalgehäuse überein. Ob die Fuji-Platine trotzdem passt, kann ich noch nicht sagen. Ich habe meine Platinen leider noch nicht zusammengelötet.
Die Anpassung des Rastermaßes wäre der erste Punkt, der auf meiner Liste der Änderungen für die nächste Charge ganz oben steht.

Zur braunen Abdeckplatte:
Ich hatte am 22.10. einen langen Beitrag verfasst, wo ich die Beweggründe für die derzeitige schwarze Platte erläutert habe. Eine braune wäre mir auch lieber. Es hängt einfach von der Verfügbarkeit/Lagerbestand in der von uns benötigten (kleinen) Menge ab. Für die nächste Charge frage ich das natürlich an und gebe Euch hier Bescheid.

Als Interessenten stehen auf meiner Liste:
olix, cossi, kveldulfur, freetz
Ich werde auch noch ein weiteres Gehäuse nehmen. Wenn noch jemand dabei sein möchte, sollte er/sie sich bitte hier schnellstens melden. Ich würde morgen oder am Dienstag die Firma wg. der 2. Charge und den o.g. Fragen kontaktieren und berichte dann hier wieder.

Gruß
Knut

@Knut: Super, dass das mit dem Lüftungs-Raster noch auf der Agenda steht. Das ist für mich aber kein KO Kriterium. Das Gehäuse nehme ich auf jeden Fall. Aber schln wäre es schon, wenn dann die FujiTastenplatinen passen.

Ich melde mich für ein Gehäuse an.
Gruß
Wolfgang

Ich kenne mich mit den verschiedenen Produktionsformen da nicht so aus, aber kann mir mal jemand sagen, wie sich dieses Projekt zu dem hier verhält:
https://www.kickstarter.com/projects/se ... l-computer
Die Initiatoren hatten mir vor einer Weile gesagt, dass sie auch ein 600XL Case ins Auge fassen, wenn der Verkauf der 800XL Gehäuse gut läuft - worauf 20% Finanzierungsziel am ersten Tag wohl hinweisen sollten ...

freetz hat geschrieben: ↑

04.11.2024 02:47

Ich kenne mich mit den verschiedenen Produktionsformen da nicht so aus, aber kann mir mal jemand sagen, wie sich dieses Projekt zu dem hier verhält:
https://www.kickstarter.com/projects/se ... l-computer
Die Initiatoren hatten mir vor einer Weile gesagt, dass sie auch ein 600XL Case ins Auge fassen, wenn der Verkauf der 800XL Gehäuse gut läuft - worauf 20% Finanzierungsziel am ersten Tag wohl hinweisen sollten ...

Hi Frederik,

da schau mal hier:

viewtopic.php?f=3&t=3523

Da haben wir schon über das Projekt philosophiert

Größtes Manko:
Einzelpreis wird final für die günstigere Clear Case Version (mit Versand + Steuern) etwa bei knapp 230€ liegen
Lieferung (best case!) erst ab 05/2025

Gtx,
andY

Kurze Info zum aktuellen Stand: Habe heute mit dem Chef der Firma telefoniert und darüber informiert, dass Interesse für weitere Gehäuse besteht. Er versucht jetzt, eine kleine Menge des 8mm starkem Acryl in braun zu besorgen und meldet sich.

Vorgemerkte Interessenten sind: olix, cossi, kveldulfur, freetz, wosch
Ich hoffe, Ihr könnt noch ein paar Tage warten.

kgo hat geschrieben: ↑

05.11.2024 19:37

Er versucht jetzt, eine kleine Menge des 8mm starkem Acryl in braun zu besorgen und meldet sich.
Vorgemerkte Interessenten sind: olix, cossi, kveldulfur, freetz, wosch

Okay, dann +1 für mich bitte !
Beim dunklen Design bin ich gern mit einem 3. Case dabei !

Gtx.,
andY

.
@andY: Ein Satz der Tasten/Schalter Platinen ist auf dem Weg zu Dir. Ich habe dir für die Befestigung Abstanzbolzen in 3 Längen beigelegt (4, 5 und 6mm). Da ich nicht wei
ss wie stark die Rückwand ist.

Olix hat geschrieben: ↑

05.11.2024 19:56

.
@andY: Ein Satz der Tasten/Schalter Platinen ist auf dem Weg zu Dir. Ich habe dir für die Befestigung Abstanzbolzen in 3 Längen beigelegt (4, 5 und 6mm). Da ich nicht wei
ss wie stark die Rückwand ist.

Vielen lieben Dank !!!

Beste Grüße
andY

andymanone hat geschrieben: ↑

05.11.2024 19:45

kgo hat geschrieben: ↑

05.11.2024 19:37

Er versucht jetzt, eine kleine Menge des 8mm starkem Acryl in braun zu besorgen und meldet sich.
Vorgemerkte Interessenten sind: olix, cossi, kveldulfur, freetz, wosch

Okay, dann +1 für mich bitte !
Beim dunklen Design bin ich gern mit einem 3. Case dabei !

OK, nehme gern ein weiteres Case auf die Liste. Aber wollen wir nicht erst mal abwarten, ob er das Material besorgt bekommt.
Ich habe gerade auch mal nach einer alternativen Quelle gegoogelt: eine braune 8mm Platte für ca. 5-6 Gehäuse kostet da allein ca. € 50,00.
Wenn jemand eine andere Quelle hat, würde es mich freuen. Vielleicht hat Plexilaser in der Ecke noch ein Reststück liegen, dass er abgibt .
