HARD RESET (nicht der Ego Shooter)

[Olix]

.
Mail ist unterwegs
Soeben ging eine Mail raus, an alle die bisher auf der Vorbestellungsliste stehen.
Bitte möglichst rasch darauf antworten, da ich die Bauteile erste bestelle, sobald die endgültige Anzahl feststeht.

Sollte jemand die Mail nicht erhalten haben, dann bitte mich sofort kontaktieren, dann stimmt vielleicht nicht mehr die von mir notierte Mailadresse.

[Franky]

Wäre es vielleicht möglich, dass ein freundliches Abbuc- Mitglied mal aufmalt oder besser in einem Foto markiert,wo genau etwas angelötet werden muss ? (Ich löte sehr selten).
Beim 130 XE und 800 XL.
Die KI hat mir gerade auch noch gesagt,dass bei einer Ultimate gar keine MMU mehr vorhanden ist!? Ich habe in beiden eine Ultimate drin.
Ich wäre echt dankbar!
Grüße
Franky

[Mathy]

.
Hallo Leute

Es gab doch damals eine Tasterplatine für das interne FujiNet und dann noch eine zweite Tasterplatine für etwas anderes. Währe es nicht möglich Letztere (oder eigentlich dessen Entwurf) auf einen Taster zu erweitern? Man könnte dann die "alte" Tasterplatine (wenn vorhanden) ersetzen durch eine neu, statt noch 'ne extra Platine ein zu bauen wovon man eigentlich noch nicht mal die Hälfte braucht.

Tschüß

Mathy

[DjayBee]

.
Hallo Leute

Es gab doch damals eine Tasterplatine für das interne FujiNet und dann noch eine zweite Tasterplatine für etwas anderes. Währe es nicht möglich Letztere (oder eigentlich dessen Entwurf) auf einen Taster zu erweitern? Man könnte dann die "alte" Tasterplatine (wenn vorhanden) ersetzen durch eine neu, statt noch 'ne extra Platine ein zu bauen wovon man eigentlich noch nicht mal die Hälfte braucht.

Tschüß

Mathy

Ja, aber es muss jemand machen; und die bestehende Platine ist schon fertig.

Also, Freiwillige vor.

[edelro]

Wäre es vielleicht möglich, dass ein freundliches Abbuc- Mitglied mal aufmalt oder besser in einem Foto markiert,wo genau etwas angelötet werden muss ? (Ich löte sehr selten).
Beim 130 XE und 800 XL.
Die KI hat mir gerade auch noch gesagt,dass bei einer Ultimate gar keine MMU mehr vorhanden ist!? Ich habe in beiden eine Ultimate drin.
Ich wäre echt dankbar!
Grüße
Franky

Hast du dir mal das pdf, welche CharlieChaplin angehängt hat, an geschaut?

[Tigerduck]

Wäre es vielleicht möglich, dass ein freundliches Abbuc- Mitglied mal aufmalt oder besser in einem Foto markiert,wo genau etwas angelötet werden muss ? (Ich löte sehr selten).
Beim 130 XE und 800 XL.
Die KI hat mir gerade auch noch gesagt,dass bei einer Ultimate gar keine MMU mehr vorhanden ist!? Ich habe in beiden eine Ultimate drin.
Ich wäre echt dankbar!
Grüße
Franky

Hmm, ich weiss jetzt nicht ob der Kaltstart mit dieser Schaltung noch "kälter" ist, aber das Ultimate 1MB hat doch diese Funktion schon implementiert...?

[Franky]

O.k. Na gut,das wusste ich nicht.
Danke
Franky

[cpg]

Wenns noch geht hätte ich auch gerne 1x.

grüße,
chris

[Olix]

Wenns noch geht hätte ich auch gerne 1x.

grüße,
chris

Geht gerade noch, auch wenn du im falschen Forum schreibst.
Gibt extra einen Eintrag im Marktplatz: https://abbuc.de/forum/viewtopic.php?f=17&t=5106

Du bekommst gleich von mir eine Nachricht in deinem persönlichen ABBUC-Postfach.
Bitte gleich lesen und per E-Mail antworten!

[Olix]

.

Wäre es vielleicht möglich, dass ein freundliches Abbuc- Mitglied mal aufmalt oder besser in einem Foto markiert,wo genau etwas angelötet werden muss ? (Ich löte sehr selten).
Beim 130 XE und 800 XL.

.
Ich habe leider diesmal kein Vorabexemplar muss also auch auf die finale Lieferung warten, aber sobald die Teile bei mir sind werde ich eine Platine bestücken und eine bebilderte Einbauanleitung erstellen.
.

[Olix]

.
Es gab doch damals eine Tasterplatine für das interne FujiNet und dann noch eine zweite Tasterplatine für etwas anderes. Währe es nicht möglich Letztere (oder eigentlich dessen Entwurf) auf einen Taster zu erweitern? Man könnte dann die "alte" Tasterplatine (wenn vorhanden) ersetzen durch eine neu, statt noch 'ne extra Platine ein zu bauen wovon man eigentlich noch nicht mal die Hälfte braucht.

Prinzipiell hast du natürlich recht, denn es handelt sich ja genau um diese Platine.
Natürlich hätte es diese beiden Optionen gegeben:

1. PCB Layout um einen weiteren Taster erweitern (Wäre interessant für den Einbau in vorhandene 600XL+ und 800XL+ mit internem Fuji600)
2. Neues PCB Layout das nur aus einem Taster besteht

Aber wie bereits gesagt wurde: Diese Platine gibt es schon, ich habe die Gerberdateien und das war dann eben die günstigste, einfachste und schnellste Lösung.

Für Option 1 hätte man Overange bitten müssen die Änderung vorzunehmen, aber er hat ja mit dem jetzigen Projekt gar nichts zu tun. Oder ihn fragen ob er "JEMAND" die KiCad Dateien zur Verfügung stellt um die Anpassungen vorzunehmen. Aber dieser "JEMAND" muss auch erst gefunden werden. Selbiges gilt erst recht für Option 2, denn ein Neuentwurf ist auch nicht ganz einfach, da durch das geringe Spiel zwischen den Lüftungsschlitzen die Maße der Platine sehr exakt sein müssen.

Von daher habe ich eben die schnelle Variante gewählt und einfach optional die bereits vorhandene Platine vorgeschlagen. Das ist ja auch nur eine Option.
.

[mega-hz]

KALTSTART-TASTER
Hier die Platine:

Screenshot (1037).png

Sie hat die Abmessung von 39x26.7mm

Bauteilliste:

R1 = 4.7K THT207 https://www.reichelt.de/de/de/shop/prod ... w_1_-11784
R2 = 150K THT207 https://www.reichelt.de/de/de/shop/prod ... w_1_-11528
C1 = 10µF/16V https://www.reichelt.de/de/de/shop/prod ... 20_-230325
C3 = 100nF https://www.reichelt.de/de/de/shop/prod ... 5_c-206919
U1 = 74LS123 (mit IC-Fassung, falls erwünscht) https://www.reichelt.de/de/de/shop/prod ... l-16-10603
D1 = BAT43 https://www.reichelt.de/de/de/shop/prod ... -35-219637
D2 = BAT43 https://www.reichelt.de/de/de/shop/prod ... -35-219637

(die gezeigten Stiftleisten sind nur symbolisch, ich würde die Kabel dort direkt einlöten)

Hier noch die KiCad10 Dateien:
ATARI XL - Kaltstart.rar

Hier die aktuellen KiCad Dateien der korregierten V2:

ATARI XL - Kaltstart V2.rar

(456.61 KiB) 20-mal heruntergeladen

[edelro]

.

[Olix]

.
Wie funktioniert die Kaltstart-Platine?

da ich mich die letzten Tage sehr intensiv mit dieser Schaltung beschäftigt habe, möchte ich mein neu erlangtes Wissen gerne mit Euch teilen.
Wer sich also ein wenig für die Details interessiert, darf gerne mein kleines Dokument im Anhang durchlesen.

Funktionsweise.pdf

(347.97 KiB) 26-mal heruntergeladen

[CharlieChaplin]

...und demnext gibt es dann eine Sammelbestellung für Version 3.
Vincent Price Lachen: "Hahahahahahahaha.Hahahahahaha." (zitiert aus Michael Jackson's Thriller)

[Olix]

.
... wer weiß ?

... vielleicht ja auch ein Upgrade das man auf die V2 Platine steckt mit tollen neuen Funktionen.

... vielleich tüftelt unser guter mega-hz aber auch schon wieder an was ganz tollem ...

"The sky is the limit"

.

[Olix]

.

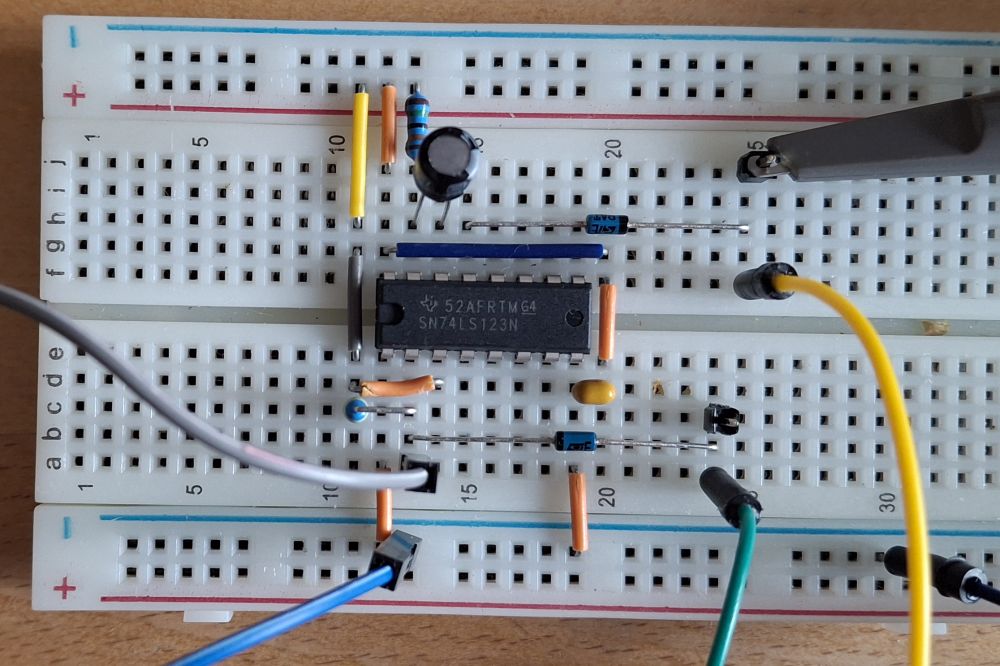

Ich habe mal die alte Kaltstartschaltung von 1988/2007 so modifiziert, dass sie nun perfekt arbeitet, also erst reagier und den ED5 Impuls erzeugt, sobald die Kaltstart-Taste losgelassen wird.

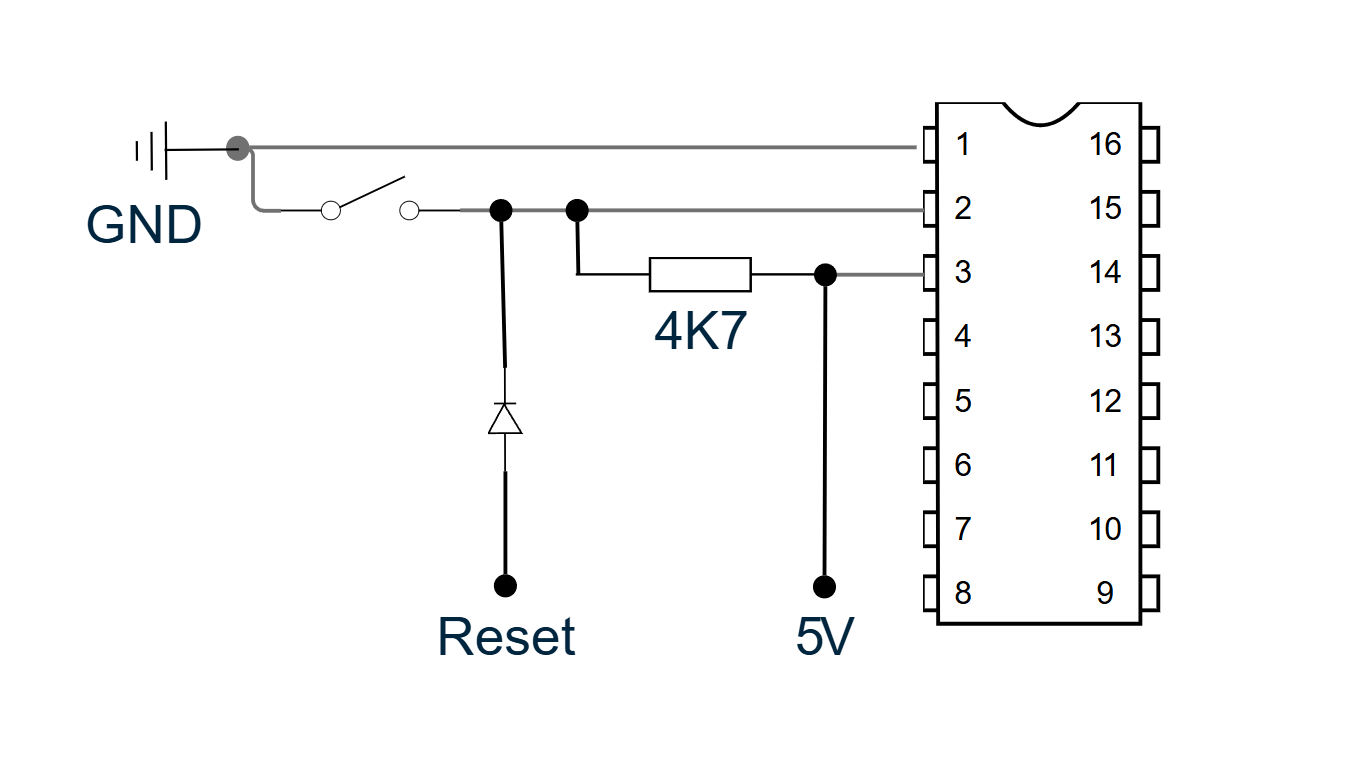

... nur der veränderten Bereich (Pin 1 bis 3) ... der Rest der Schaltung bleibt unverändert:

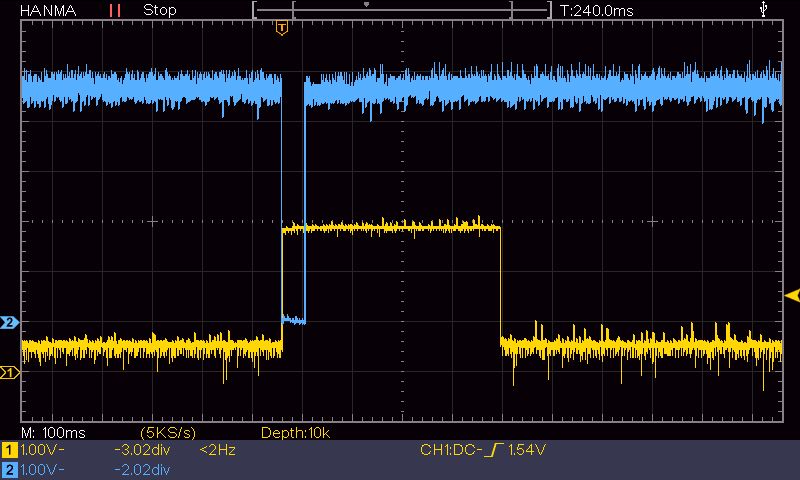

Das Ergebnis ist ein perfektes Timing:


Blau ist der 50ms lange Reset Impuls und Gelb ist der 450ms lange RD5 Impuls.
Man kann also schön sehen dass dem OS während und noch 400ms nach dem Reset ein eingestecktes Modul vorgegaukelt wird.
.

[edelro]

.
Müssen/sollen wir dann auf der Platine eine Leiterbahn trennen ?

[Olix]

.
Müssen/sollen wir dann auf der Platine eine Leiterbahn trennen ?

Nein, das ist nicht notwendig. Die Platine V2 die ihr bekommt funktioniert genau so wie schon 1989.
Der einzige kleine Nachteil ist, dass man bei der klassischen Schaltung den Kalt-Start Taster nur kurz (weniger als 1 Sekunde) drücken darf und nicht halten.

Bei meiner Modifikation V3 habe ich die den 74LS123 etwas anders beschaltet, so dass es auch funktioniert, wenn man die Kalt-Start Taste beliebig lange drückt.
Warum das nicht bereits damals vor 40 Jahren so gemacht wurde kann ich nicht sagen. Aber prinzipiell funktioniert es ja.

Ich habe die V3 nur der Vollständigkeit halber hier gepostet, aber es lohnt sich nicht nochmals eine ganze Serie der Platine in die Tonne zu treten und neu zu machen.

.

[wosch]

>Warum das nicht bereits damals vor 40 Jahren so gemacht wurde >kann ich nicht sagen. Aber prinzipiell funktioniert es ja.
Weil keiner dran gedacht hat?
Aber ist ja kein Problem. In unserm Alter sind wir eh so zittrig das ein kurzer Druck kein Problem ist
Gruß
Wolfgang

[Olix]

.

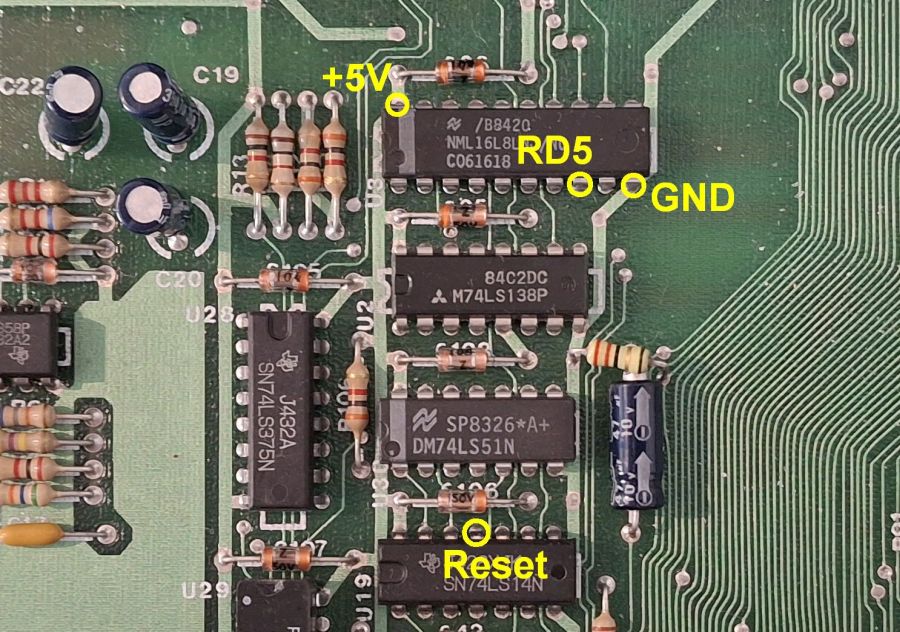

Abgriff-Punkte 800XL

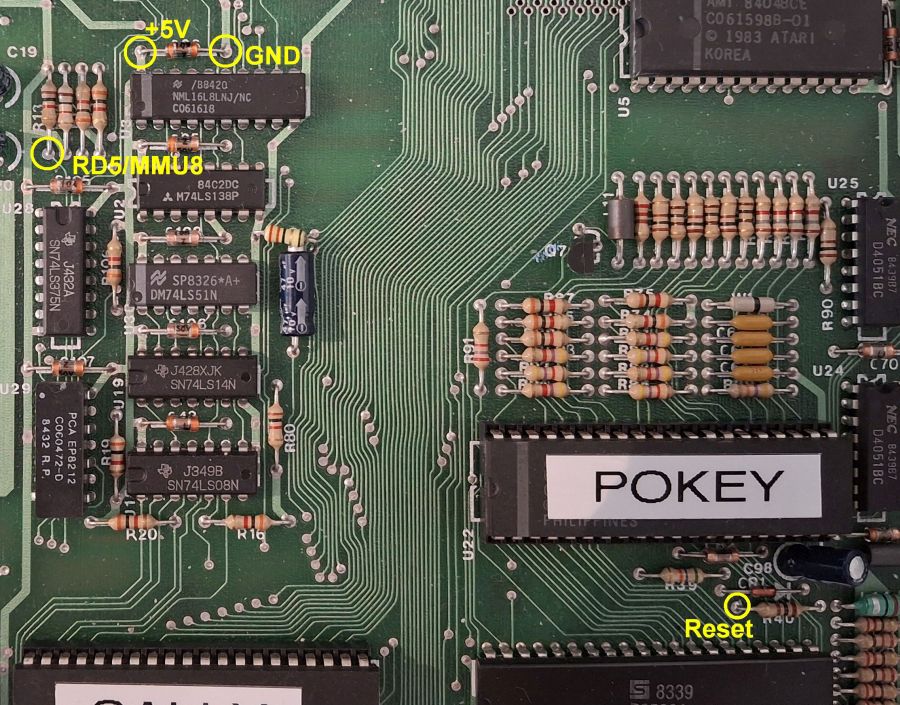

Ich habe hier einmal drei Möglichkeiten eingezeichnet, an denen die Signale am besten abgegriffen werden können:

An den IC Pins von U3 (MMU) und U19 (74LS14):


Wer nicht gerne an den IC-Füßchen lötet, hier Alternativen:

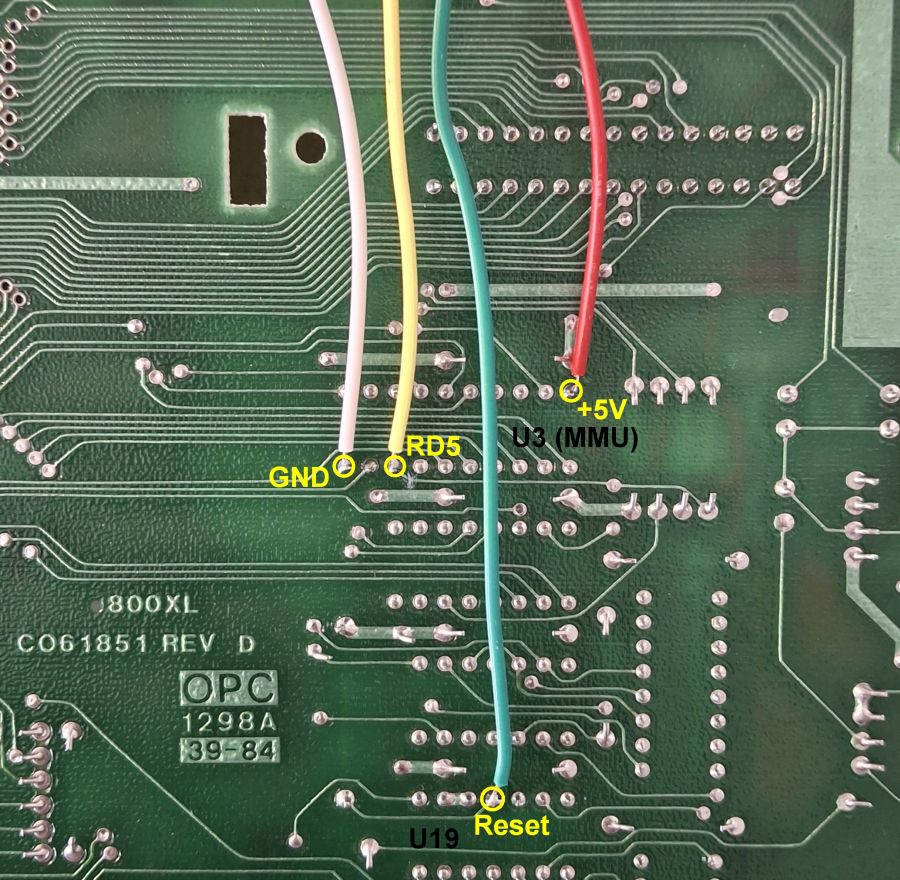

Ich persönlich greife am liebsten an der Unterseite ab:


Abgriff-Punkte für XE folgen...

[Olix]

.

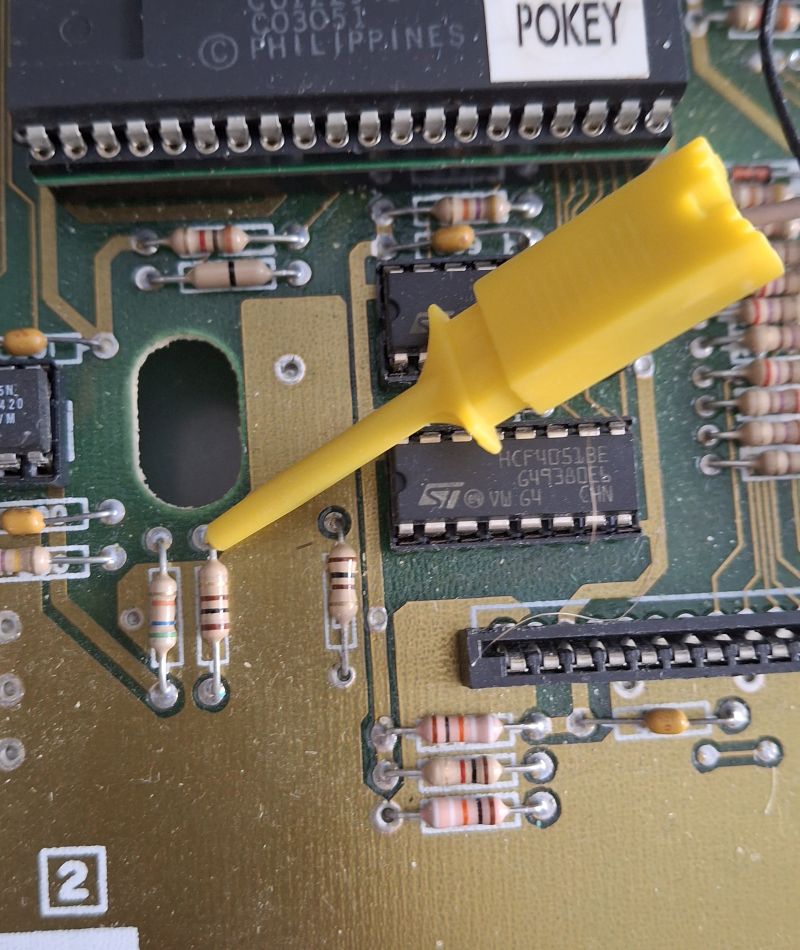

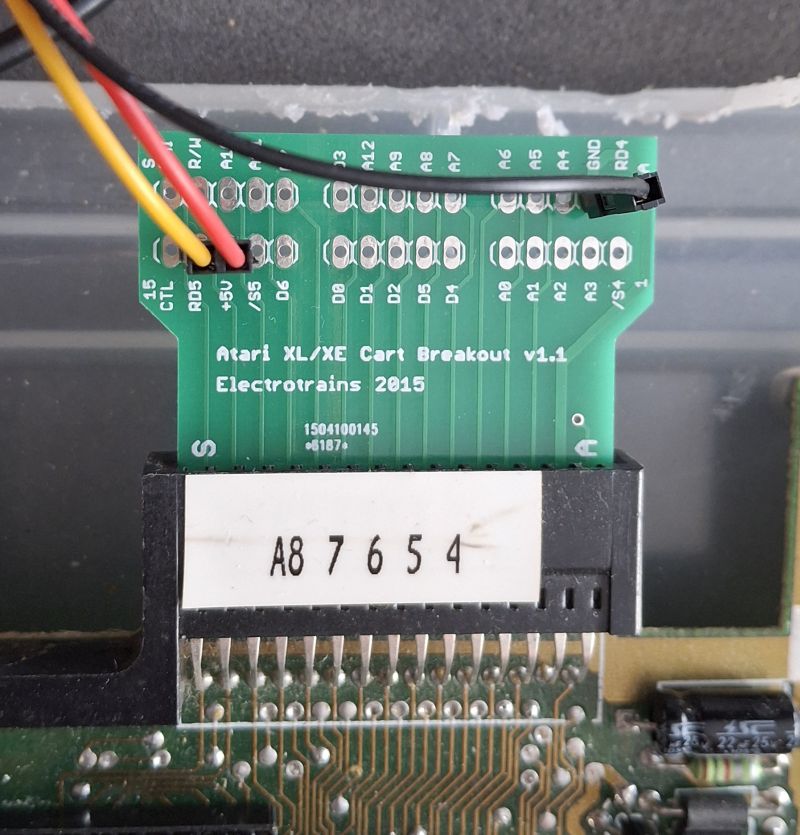

... zum lötfreien Testen bietet sich solch ein Breakout Board an.
Daran kann man drei der vier Signale abgreifen: RD5, +5V und GND
Reset holt man sich mit einer Klemme an R 40.
Fotos stammen vom XE:


ich weiß leider nicht mehr woher ich die kleine Platine habe ...
Hat zufällig jemand dier Gerberdateien dafür?


.

[Olix]

.

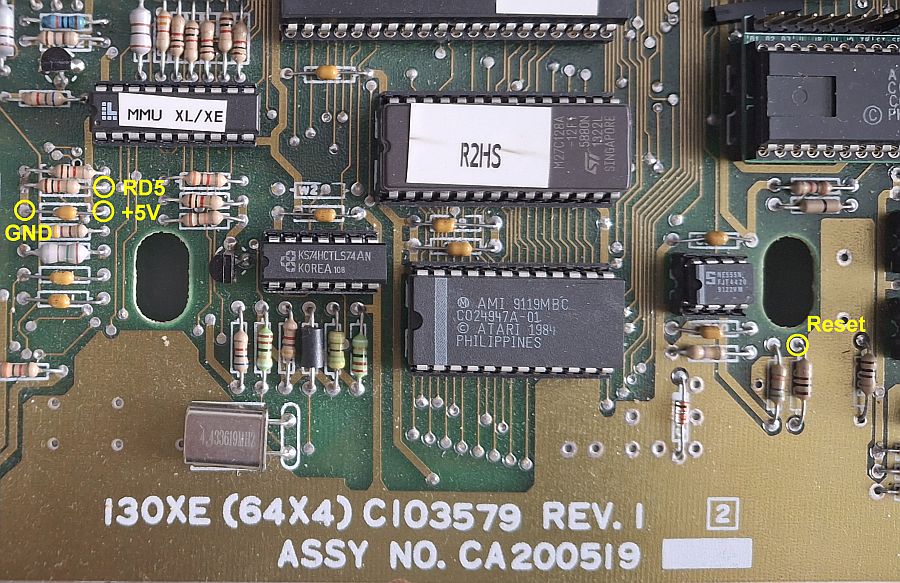

Und der Vollständigkeit halber, hier noch die Punkte beim XE.
(Unterseite spare ich mir)


[edelro]

.

.....
Hat zufällig jemand dier Gerberdateien dafür?[/b]

.

Schau mal hier:
https://github.com/gianlucarenzi/CART-B ... aster/ibom
Da sind KICAD -Daten, die könnte mega-hz vlt in Gerber wandeln....

Ich nehme dann auch 2 Stück

[mega-hz]

im Ordner Production sind die Gerber-Files bereits!

[DjayBee]

... zum lötfreien Testen bietet sich solch ein Breakout Board an.
Daran kann man drei der vier Signale abgreifen: RD5, +5V und GND

Die eine Sammelbestellung läuft noch und du startest schon die nächste. Das ist neuer Rekord.

[Olix]

Die eine Sammelbestellung läuft noch und du startest schon die nächste. Das ist neuer Rekord.

... äääähhhhh ..... also so hatte ich das noch gar nicht gesehen ...

Aber erst wird die eine Sache fertig gemacht...

[Olix]

Schau mal hier:
https://github.com/gianlucarenzi/CART-B ... aster/ibom
Da sind KICAD -Daten, die könnte mega-hz vlt in Gerber wandeln....

im Ordner Production sind die Gerber-Files bereits!

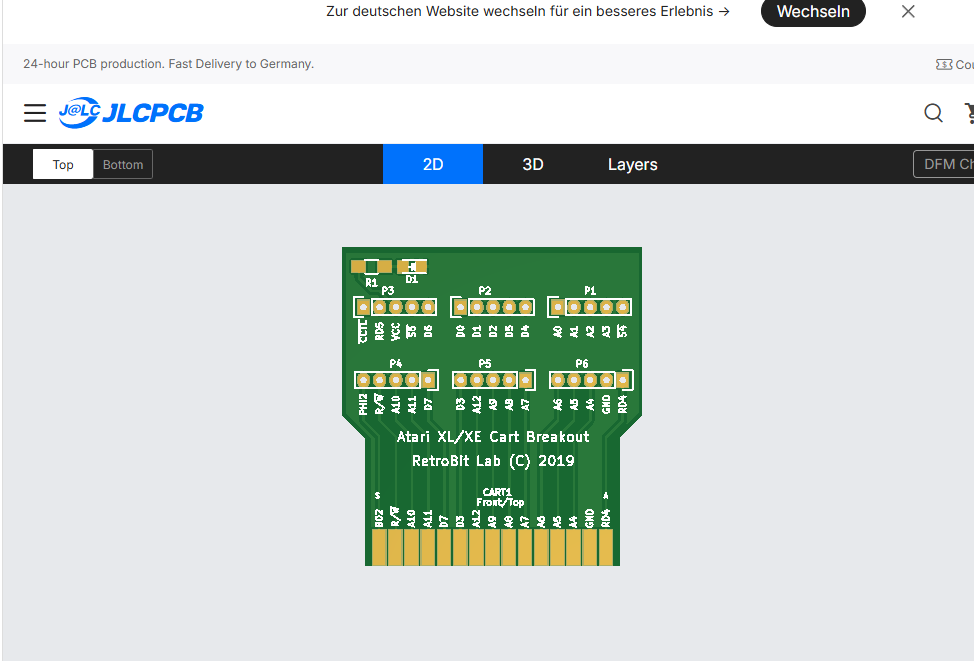

Danke an euch Zwei.
Das passt:

Screenshot 2026-06-09 191433.png (40.32 KiB) 33 mal betrachtet

Ich gebe Bescheid, wann ich die Platinen machen lasse, dann kann sicher gerne wer Interesse hat anschließen.
Aber erst sobald die Kaltstart-Platine erledigt ist.

[Mathy]

.
Hallo Leute

Die alte Platine sieht aber besser aus als die neue. Auf der Neuen sind wie es aussieht mehr Signale drauf, aber die Beschriftung ist unschön. Und die Kontaktflächen zum Modulschacht sind sehr nah an einander. Vielleicht währe es auch besser, die Platine etwas zu strecken, damit man sie auch bei ungeöffneten XL Rechnern nutzen kann.

Tschüß

Mathy

[mega-hz]

Mathy, ein PCB Layout einfach etwas strecken ist ein völliges NO-GO!
Das kann man wohl mit Bildern oder so machen, aber keinesfalls mit PCB Layouts!
Ausserdem sieht die Beschriftung doch gut aus.

[mega-hz]

... zum lötfreien Testen bietet sich solch ein Breakout Board an.
Daran kann man drei der vier Signale abgreifen: RD5, +5V und GND

Die eine Sammelbestellung läuft noch und du startest schon die nächste. Das ist neuer Rekord.

Olli darf nicht aus der Übung kommen!
