Hallo!

Es hat etwas länger gedauert, aber jetzt gibt es auch eine angepasste Version des FujiNet für die Ersatzplatine.
Die Platine kann auf den internen SIO-Port gesteckt werden.
Damit die Platine klein genug ist, wurden diesmal SMD-Bauteile genommen, was leider eine gewisse Löterfahrung voraussetzt.

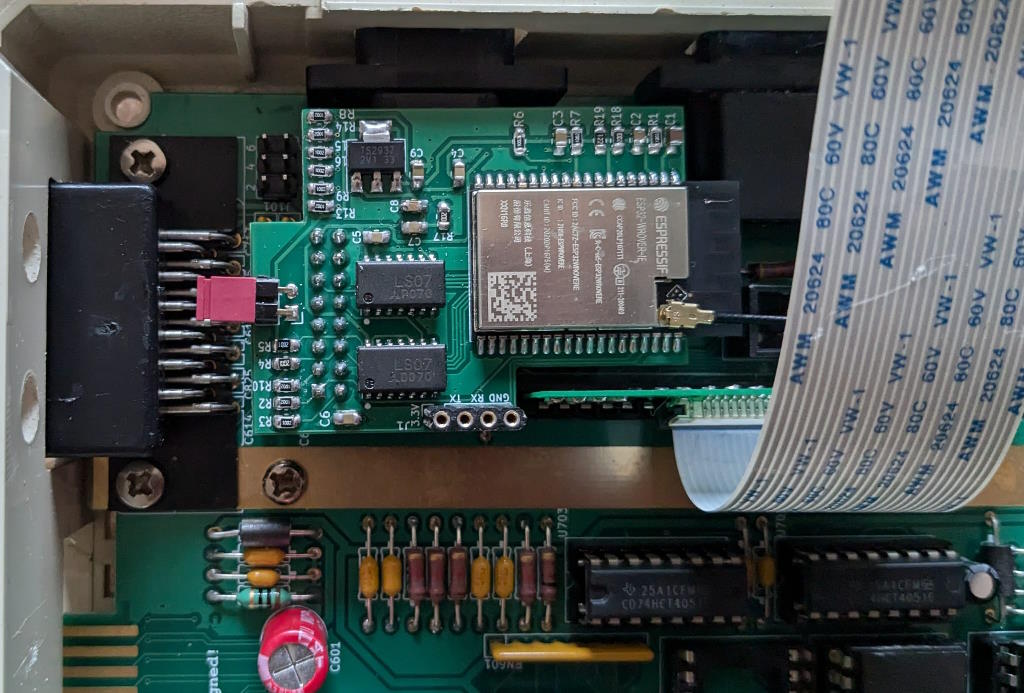

Hier zwei Bilder der Platine: Weitere Informationen und die Gerber-Datei findet ihr auf meiner Webseite.

Grüße
Janko

Ich bin begeistert. Das schreit nach einer Sammelbestellung ...

VG Jürgen

Ich höre den Schrei auch.

Da wäre ich glatt mit einer Platine dabei.

.
Ich auch....

Moin,

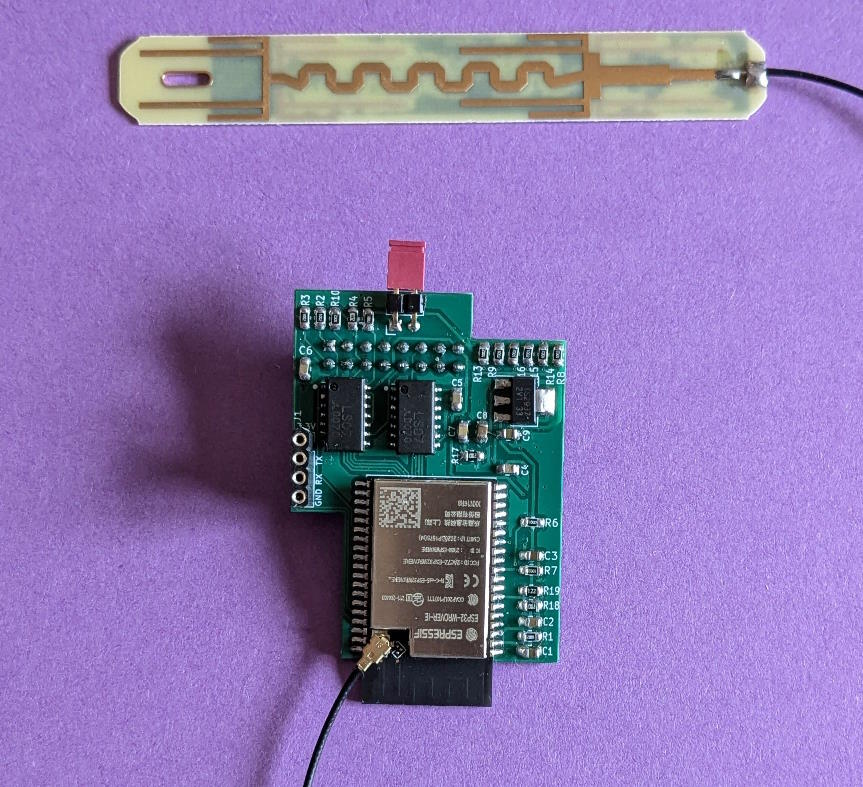

ich habe die FujiNet Platinen für Janko gelötet, programmiert und getestet. Die im Bild zu sehende Antenne habe ich bei AliExpress entdeckt und sie funktioniert hervorragend! Die Empfangs-Signalstärke ist wesentlich höher als bei der ESP32 Version mit "onboard" Antenne. Die externe Antenne hat einen Klebestreifen und kann daher problemlos im Innern des 600XL irgendwo verklebt werden. Das Kabel ist lang genug, den Rechner auch problemlos öffnen zu können.

Ich biete an, eine Auflage von den FujiNets herzustellen. Der Preis pro Stück beträgt 25 Euro inkl. der Antenne zzgl. Porto. Es ist fertig aufgebaut, gelötet, programmiert, getestet und einsatzbereit. Was nicht auf dem Bild zu sehen ist: Das kleine FujiNet hat auf der Unterseite auch einen Slot für eine Micro-SD-Karte

Angeboten wird Versand als Brief (eigenes Risiko), Einschreiben oder DHL Paket.

Vorgaben für eine Bestellung:

1. Vorkasse per Paypal
2. Lieferung erfolgt binnen 2-4 Wochen (je nach Menge, wer zuerst kommt, wird zuerst beliefert)
3. Keine Übergabe, keine Abholung, nur Versand

Wer Interesse hat, meldet sich bitte ausschließlich per EMail an tf_hh@gmx.de

Viele Grüße, Jürgen

...tolles Angebot - ich bin dabei - Mail ist raus. VG, Ingo

.
los, sofort alle anmelden, Jürgen ist langweilig

Schon längst passiert
Gruß
Wolfgang

Fertig programmiert. Der Traum geht weiter, himmlisch.
Mail ist natürlich raus.
Gruß Max

.
... da bin ich natürlich auch mit dabei und freue mich, dass ich diesmal nur für mich selbst bestellen darf

riesen Dank geht an Jamko für die tolle Idee und die Entwicklung und natürlich auch an Jürgen für den Support bei der Entwicklung und die Möglichkeit eine fertige Platine kaufen zu können.

... und jetzt muss ich schnell dur Packstation, ein paar 600XL-Bausatz-Pakete abgeben.

Schade, bin raus zwecks fehlendem PayPal

Major Blink hat geschrieben: ↑

03.07.2024 17:02

Schade, bin raus zwecks fehlendem PayPal

Vielleicht macht Jürgen bei dir ja eine Ausnahme.
Falls nicht würde ich dir anbieten, das über mich zu machen,
ich bestelle & bezahle für dich per PP bei Jürgen und du überweist mir das per SEPA.

Gtx,
andY

@ Major Blin: Schreibe doch einfach mal Jürgen tfhh an. Vielleicht geht es ja auch per Banküberweisung in Ausnahmefällen.

andymanone hat geschrieben: ↑

03.07.2024 17:11

Major Blink hat geschrieben: ↑

03.07.2024 17:02

Schade, bin raus zwecks fehlendem PayPal

Vielleicht macht Jürgen bei dir ja eine Ausnahme.
Falls nicht würde ich dir anbieten, das über mich zu machen,
ich bestelle & bezahle für dich per PP bei Jürgen und du überweist mir das per SEPA.

Gtx,
andY

Vielen Dank! Ich versuch´s mal so wie Olivers Vorschlag, dass ich Jürgen anschreibe, ob er eine Ausnahme macht. Falls nicht, nehme ich Dein Angebot gerne an.

andymanone hat geschrieben: ↑

03.07.2024 17:11

Major Blink hat geschrieben: ↑

03.07.2024 17:02

Schade, bin raus zwecks fehlendem PayPal

Vielleicht macht Jürgen bei dir ja eine Ausnahme.
Falls nicht würde ich dir anbieten, das über mich zu machen,
ich bestelle & bezahle für dich per PP bei Jürgen und du überweist mir das per SEPA.

Gtx,
andY

Alles geklärt mit dem Major - Danke!

tfhh hat geschrieben: ↑

03.07.2024 17:56

andymanone hat geschrieben: ↑

03.07.2024 17:11

Major Blink hat geschrieben: ↑

03.07.2024 17:02

Schade, bin raus zwecks fehlendem PayPal

Vielleicht macht Jürgen bei dir ja eine Ausnahme.
Falls nicht würde ich dir anbieten, das über mich zu machen,
ich bestelle & bezahle für dich per PP bei Jürgen und du überweist mir das per SEPA.

Gtx,
andY

Alles geklärt mit dem Major - Danke!

Prima !

Gtx.,
andY

Moin,

so, die ersten 20 Stück sind bestellt und bezahlt, ich werde jetzt noch bis Freitag abwarten, dann bestelle ich die benötigten Teile plus etwas mehr für die Nachzügler.

Einige von Euch habe aufgerundet - hierfür meinen Extra-Dank! Das wird in Pralinen für die bessere Hälfte investiert, damit sie es erträgt, daß ich mal wieder 2 Wochenenden nur hinter dem Lötkolben sitze...

Viele Grüße, Jürgen

Hallo Jürgen,
ich bin auch dabei.

PM geht an Dich raus.

Gruß
Bernd

bspautz hat geschrieben: ↑

03.07.2024 19:43

Hallo Jürgen,
ich bin auch dabei.

PM geht an Dich raus.

Gruß
Bernd

Wer Interesse hat, meldet sich bitte ausschließlich per EMail an tf_hh@gmx.de

Gtx.,
andY

tfhh hat geschrieben: ↑

03.07.2024 19:32

.
... daß ich mal wieder 2 Wochenenden nur hinter dem Lötkolben sitze...
.

.
Ich würde allein nur für mein einzelnes Modul vermutlich zwei Wochenende benötigen!
(Wenn ich es überhaupt hinbekommen würde)
Respekt!

Tja, wer lesen kann ist klar im Vorteil...

Danke Oliver

Gruß
Bernd

bspautz hat geschrieben: ↑

03.07.2024 20:48

Tja, wer lesen kann ist klar im Vorteil...

Danke Oliver

Gruß
Bernd

Ich bin der André (andY), aber macht nix

Gtx.,
andY

.

Und ich war irgendwie ziemlich verpeilt

Moin,

Kveldulfur hat geschrieben: ↑

03.07.2024 07:05

Es hat etwas länger gedauert, aber jetzt gibt es auch eine angepasste Version des FujiNet für die Ersatzplatine.
Die Platine kann auf den internen SIO-Port gesteckt werden.

Da ich dazu von einem Interessenten gefragt wurde, hier die Info an alle: Ja, man kann das FujiNet auch abschalten - dafür ist der rote Jumper gedacht, der auf dem Bild von Janko zu sehen ist. Wird er abgezogen, ist das FujiNet ausgeschaltet, kann aber gesteckt bleiben. Die beiden LS07 werden weiterhin mit Strom versorgt, so daß die SIO nicht blockiert oder gestört wird. Wer möchte, kann dort natürlich auch einen Schalter anschließen.

Grüße, Jürgen

Hallo!

Es gibt zum FN600 auch eine kurze Erklärung auf meiner Webseite:
https://www.kveldulfur.de/600xl-pcb/

Dort ist auch der Ein-/Ausschalter beschrieben.

Grüße
Janko

Moin,

es sind bisher 31 Stück bestellt und 27 bezahlt worden. Ich warte nun (da es keine Rolle spielt, ob ich jetzt oder morgen bestelle) noch bis Morgen mittag ab, dann werden Platinen & teurere Teile passend bestellt. Ich werde max. 5 Stück on top mit einplanen, also bitte zügig per EMail bei mir melden, wer noch dabei sein möchte.

Hinweis: Falls jemanden akut ein Bauteil fehlt, kann man mich gern auch danach fragen, einiges hab ich auch in höheren Mengen da. Programmieren ist natürlich auch kein Problem.

--> Email

Viele Grüße, Jürgen

Hallo Jürgen.

Für mich auch eine Fujinet Platine. Hast Email. Geld geht raus.

Guten Morgen,

Gerne auch eine platine und Antenne fur mich.
Habe email geschickt, Zahlung kann ich via Paypal machen , warte noch nur auf den Versandkost nach Belgien.

Danke !

Moin,

die beiden Nachzügler haben soeben EMails erhalten

Alle Teile und Platinen sind bestellt und lieferbar. Ich gehe also davon aus, so in etwa 2 Wochen die ersten FujiNet Platinen versenden zu können.

Lastic hat geschrieben: ↑

09.07.2024 06:40

Guten Morgen,

Gerne auch eine platine und Antenne fur mich.
Habe email geschickt, Zahlung kann ich via Paypal machen , warte noch nur auf den Versandkost nach Belgien.

Danke !

Ich brauch also deutlich noch ein Kaffee, Fujinet fur die ERSATZPLATINE die ich nicht habe , doh !

Ok auf mein Original 600XL hatt das dan kein zweck naturlich .

Meine Entschuldigung

Moin,

mit etwas Verzögerung habe ich alle Fujinet Platinen für das 600XL Replica Board fertig assembliert, geflasht, getestet und ausgeliefert. Die letzten Pakete sind heute bei DHL eingegangen. Bis auf drei Stück, deren Besteller aktuell im Urlaub sind und einen verzögerten Versand gewünscht haben, sind damit alle ausgeliefert.

Wer seine EMail noch nicht (Info & Sendungsnummer) bekommen hat, bitte bei mir melden!

Die beigelegte Antenne hat übrigens einen Klebestreifen auf der Rückseite und kann damit problemlos am Gehäuse angebracht werden. Der Kleber klebt wie Hölle, einmal dran, nie wieder ab. Also vorher genau überlegen und evtl. erstmal mit Standard Tesa fixieren und schauen, ob der Empfang gut ist. Sie sollte NICHT direkt auf ein Abschirmblech geklebt werden, das dämpft das Signal stark (sofern jemand das obere Abschirmblech überhaupt wieder installiert...).

Viele Grüße, Jürgen

Hallo Jürgen,

vielen Dank für die Vorwarnung bezüglich des Klebers !!!

Viele Grüße und nochmals Danke für den Zusammenbau.

Erhard

.
Hallo Jürgen, Leute

Mein FujiNet für die 600XL Ersatzplatine ist heute auch angekommen. Danke für's zusammenbauen und danke für das schöne Atari-Logo.

Tschüß

Mathy

Meine Platine ist heute auch angekommen.
Sehr schöne Arbeit.
Danke.
Gruß
Wolfgang

ein R I E S E N Lob an TFHH wieder!
Was er so auf die Beine stellt... Bestückung, löten, testen, verpacken, verschicken....
Ich weiss aus früher Zeit wie viel Aufwand das ist!
Resepkt!!! und danke, Jürgen!

Wie muss ich vorgehen,
wenn ich die aktuelle FujiNet-Firmware (1.4 ist da) auf das
interne FujiNet für die 600XL-Ersatzplatine schreiben/flashen möchte?

Hi,

wenn ich das richtig rekapituliere:

- den USB-UART Adapter CP2102 kaufen
- per USB mit dem PC verbinden
- auf dem PC den FujiNet Flasher starten

Kann das ein Wissender bitte bestätigen?

Erhard

Hallo!

Eigentlich wollte ich erst selber ein Flash durchführen, bevor ich mich hier melde, aber FujiNet.Online ist Offline
Die Anleitung von Erhard ist korrekt:
Grüße
Janko

Hallo!

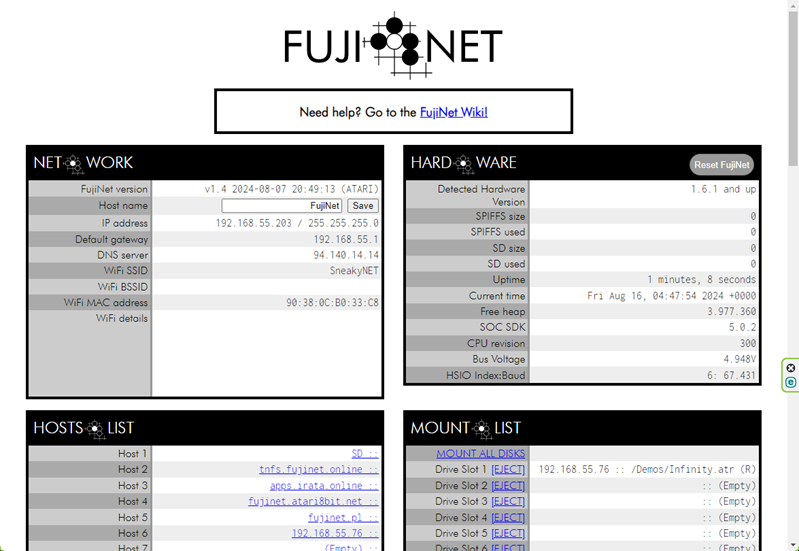

Ich konnte eben zwei FN600er auf die Version 1.4 aktualisieren.

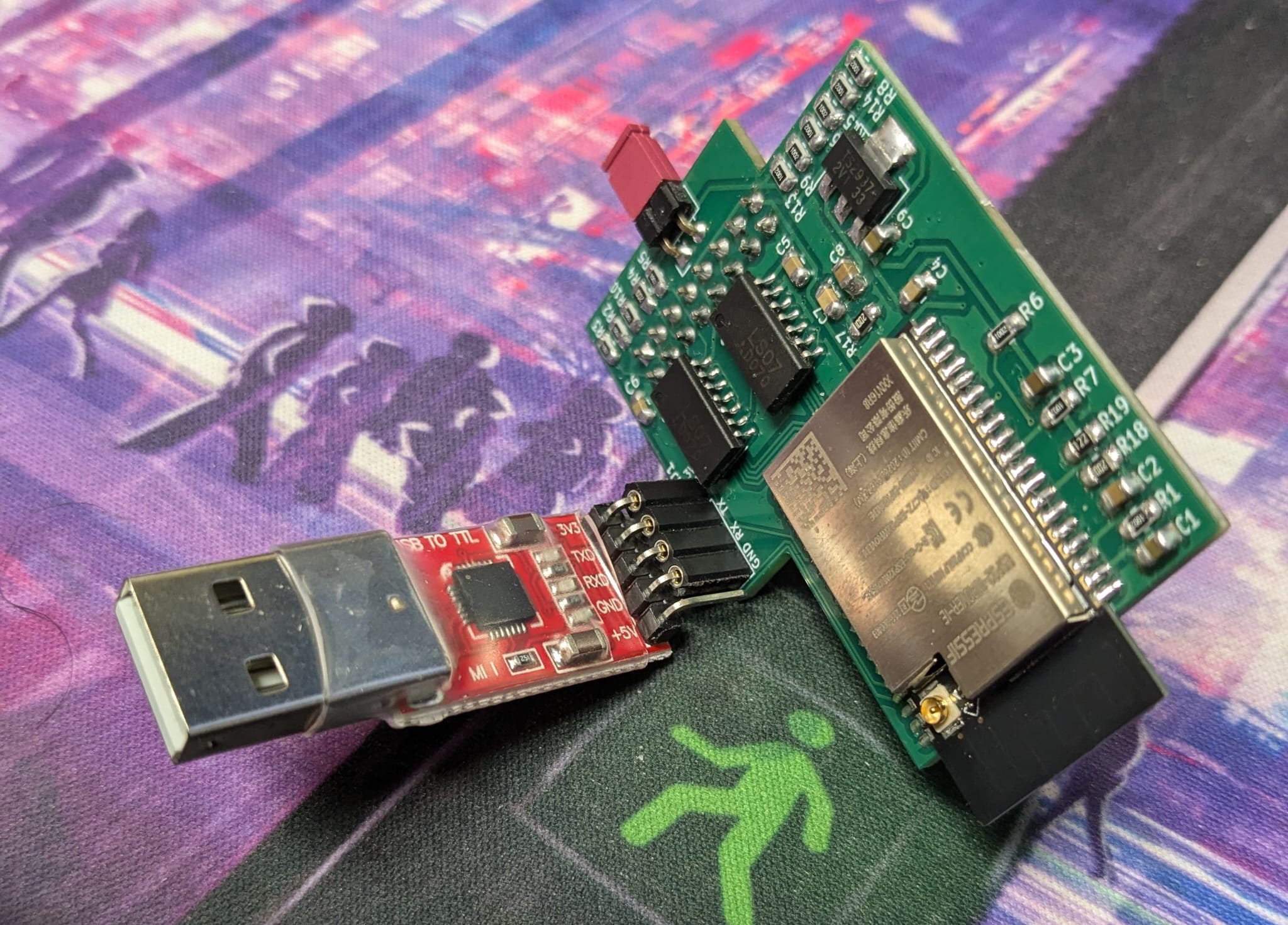

Ablauf:
- CP2102-Treiber installieren, wenn nicht schon vorhanden
- PIN 1 und 4 der SIO-Verbindungsleiste J3 des FN600 verbinden
- CP2102 richtig in das FN600 einstecken
- CP2102 per USB mit dem PC verbinden
- FujiNet-Flasher starten und neue Version aufspielen

Obwohl Jürgen schrieb, dass man bei einem erneuten Update die PINs 1 und 4 nicht verbinden muss, musste ich dies bei beiden FN600 machen. Leider vergisst das FN600 dann jegliche Einstellungen, also diese ggf. vorher aufschreiben.

Grüße
Janko
