Hallo liebe Community!

Ich habe mir vor kurzem einen Atari Trakball CX-80 gekauft.

Dieser ist noch im original Zustand, laeuft also noch nicht am Atari ST sowie Amiga.

Hat jemand zufaellig eine umgebaute Variante?

Waeren dann Fotos moeglich, sodass ich weiss welche Leitung duechtrennt werden muss und welche Kabel ich wohin verbinden soll?

Ich hoffe das das noch jemand hat bzw. weiss.

Lieben Gruss
legendos

Hmmm,

ich vermute es geht hier um den Trackball => Maus Umbau. Wenn ich mich nicht irre, stand dazu etwas im ZONG drin. Welches Jahr, Ausgabe, usw. weiß ich aber nicht mehr.

Verdammt.

Dennoch danke fuer die antwort.

Falls jemand noch einen Zuhause hat, dann bitte ich um Fotos der umgebauten Platine.

Bis dahin...

Einen schoenen Abend an alle!

.
Hallo legendos

Wenn ich mich recht entsinne haben wir so etwas im Bauplanservice, den Du, wenn Du Mitglied bist, unter Mitglieder -> Downloadbereich -> ABBUC Bauplanservice findest.

Tschüß

Mathy

Bei den Abbuc Bauplänen habe ich gerade nix gefunden, aber vielleicht bin ich ja auch blind.

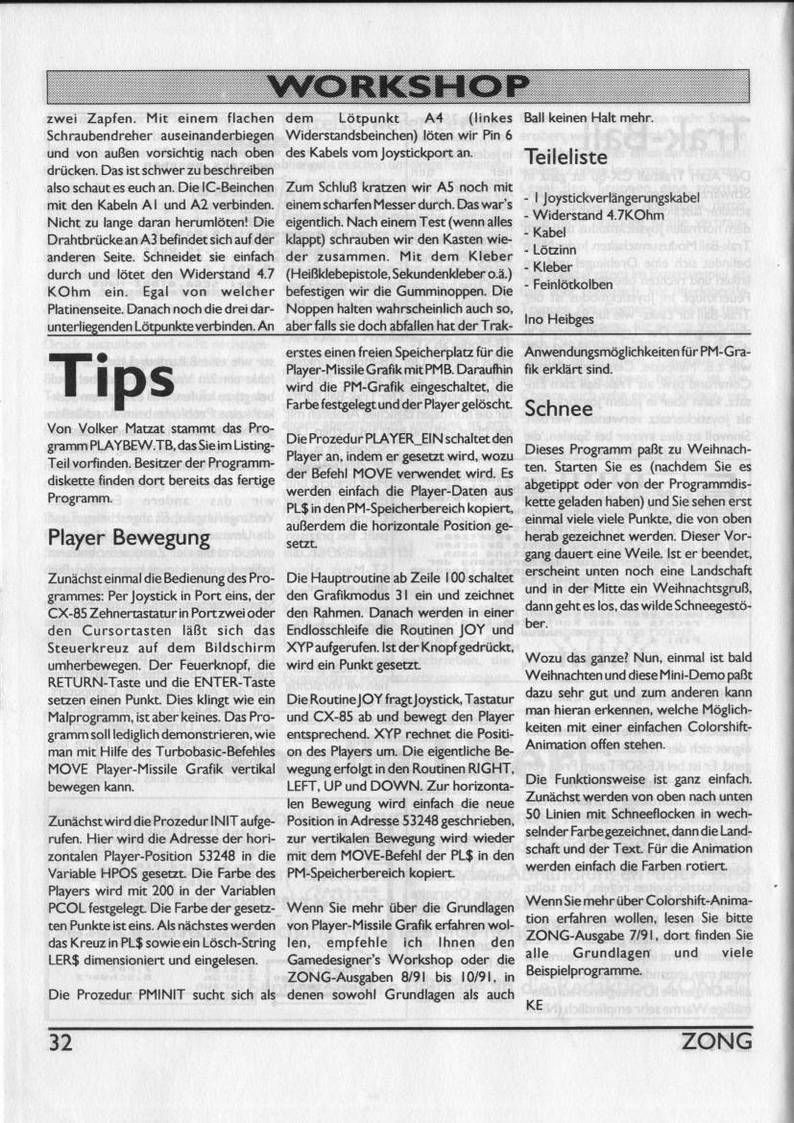

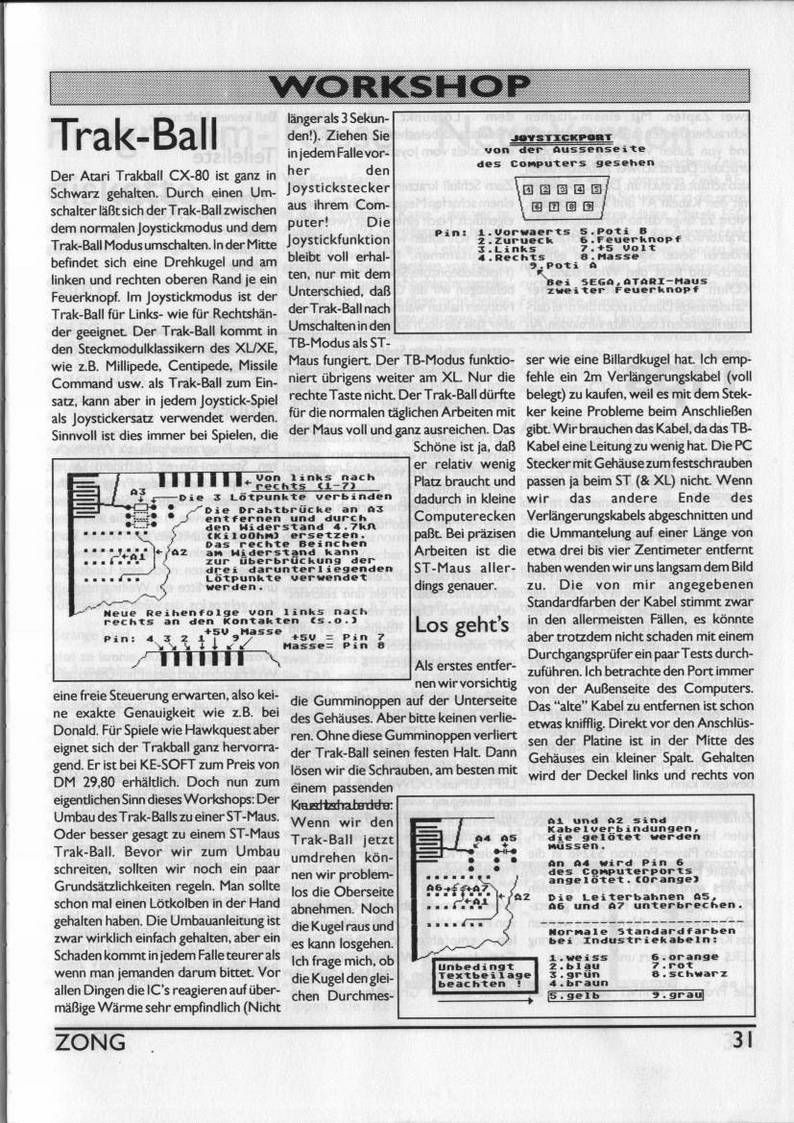

Also mal die ZONGs rückwärts durchsucht (nur das Inhaltsverzeichnis), bei 1995 angefangen und dann bei 12/1992 fündig geworden. Seite 31 und 32 des PDF's kopiert und hier mal angehängt. Hoffe es ist das, was du suchst...

.
Hallo Andreas

Ich habe mal einen Artikel übersetzt von Niederländisch auf Deutsch über wie man 'nen TrakBall umbaut zur ST-Maus. Habe die Übersetzung auf eingereicht beim Bauplanservice. Joost hat den aber als "ST-Hardware" eingestuft und ist wohl deshalb irgendwie abhanden gekommen. Und ich habe keine Ahnung wo ich meine Übersetzung finden könnte.

Tschüß

Mathy

Hast Du denn den englische Artikel noch?

Klasse!

Danke an alle beteiligten!

Die .pdfs muss ich mir die tage anschauen, sobald ich Zeit habe.

Ich danke auf jeden fall ganz recht herzlich.

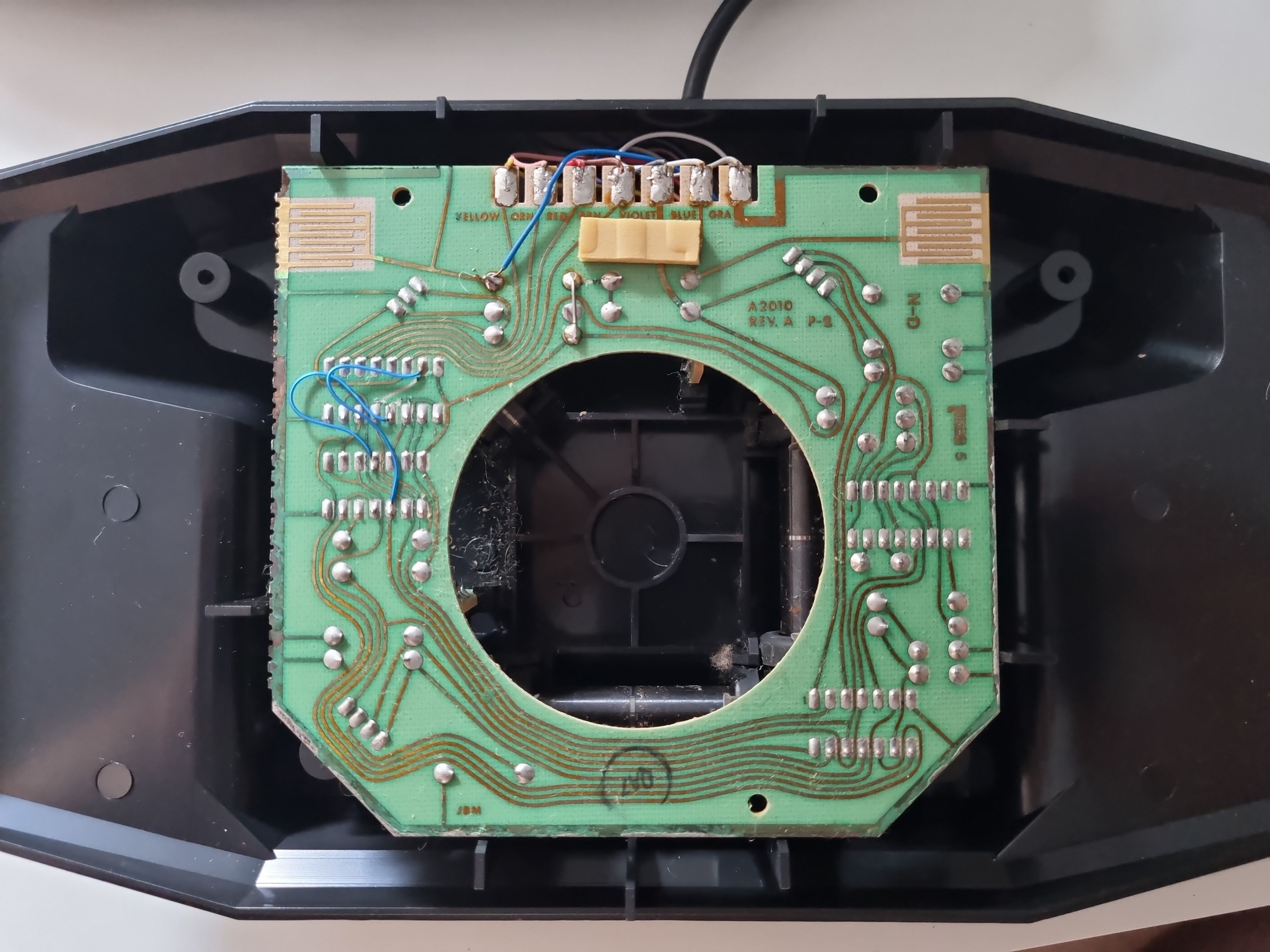

Ich habe den Trak Ball aufgeschraubt und siehe da...

Er scheint den Umbau zu haben, jedoch laeuft er nicht am Amiga.
Bei Bewegung der Kugel, zuckt die Maus im TB Modus nur herum.

Kann sich jemand die Bilder mal ansehen?

Ich kann zwar mit dem Loetkolben umgehen, aber ein Fachmann was Schaltungen angeht bin ich leider nicht.


Lieben Gruss
legendos

Soweit ich weiß, sind die ST und Amiga-Mäuse nicht kompatibel. Da muss man 2 Leitungen vertauschen oder einen Adapter dazwischen stecken. Vielleicht ist das hier das Problem? Hast Du einen ST zum testen?
Gruß
Wolfgang

Hallo Wolfgang!

Nein, leider habe ich keinen Atari ST hier.

Ich bin auch immer davon ausgegangen, dass die Leitungen von einem Atari ST und einem Amiga die gleichen sind.

Ok, sollten es nur zwei Leitungen sein, waere es ja sehr einfach.

Nur welche Leitungen sind es...

Viell. weiss jemand welche zwei es sind.

Wobei ein Adapter mir sogar lieber waere, dann koennte ich den Trakball im "Original" Zustand lassen.

Wenn ich nach "Amiga Atari ST Maus Adapter" Google, finde ich leider nur Adapter die von USB auf die entsprechenden Systeme switchen.

Falls jemand einen Link zu einem solchen Adapter haben sollte waere ich auch sehr dankbar.


Lieben Gruss
legendos

Schau mal hier :
https://www.forum64.de/index.php?thread ... s-adapter/

In dem Adapter werden nur zwei Richtungsleitungen miteinander vertauscht. Die liegen auf der 9-pligen Joystick-Maus-Buchse auf Pin 1 und 4. Belegungen:

Pin Atari / Amiga
1 XB / YA (V-pulse)
2 XA / XA (H-pulse)
3 YA / YB (VQ-pulse)
4 YB / XB (HQ-pulse)
5 NC / MBUT
6 LBUT / LBUT
7 +5V / +5V
8 GND / GND
9 RBUT / RBUT

Gruß
Wolfgang

Perfekt, danke dafuer.

Dann suche ich mal nach einem kurzen Schraubbaren DB9 Verlaengerungskabel.

Da dann 2 Pins umswitchen sollte wohl realtiv einfach sein.

Ich danke dir sehr Wolfgang!

Lieben Gruss
legendos

Falls jemand seine vorhandene Atari ST Maus bzw Amiga Maus am jeweils anderen System nutzen moechte, hier ein Foto eines DB9 Steckers wo Pin 1 und 4 genau zu finden sind.

Hier das passende Verlaengerungskabel um sich den Adapter selber zu Basteln:
https://www.ebay.de/itm/253512663187?it ... R7D_paOdZA

Lieben Gruss
legendos
