Ich habe eine AVGCart bekommen welche ich als Speichererweiterung nutzen möchte. Da auf der Platine der Stecker nicht bestückt war, habe ich den Bestellt, die restlichen Stecker für das Kabel auch. Was mir jetzt noch fehlt ist die Belegung des Kabels. Kann mir da jemand helfen?
Ich weiß das ich das kaufen kann, aber ich habe halt zu schnell geklickt und die Teile schon im Zulauf...
Wäre klasse...

PBI:

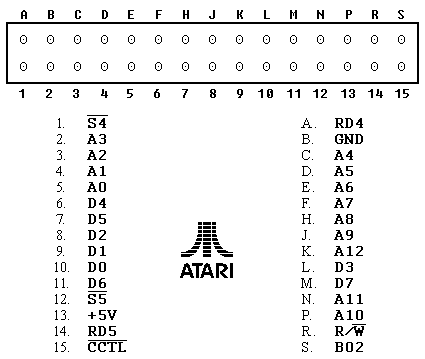

Modul:

nix Bild da!

Dann anders - jetzt sitze ich am PC:
PBI: Modul:
Edit: Wie allerdings /s4 und /s5 verbunden werden (falls nötig) müssen, weiß ich allerdings auch nicht - aber da es irgendwo dokumentiert war, das alle Signale (Leitungen) eines Moduls auch am PBI abgreifbar sein sollen ...

S4, S5, RD4, RD5 und CCTL sind am PBI nicht vorhanden, da es Signale speziell für Module sind!

Vielen Dank schon Mal! Jetzt brauche ich nur noch Infos zum Anschluss auf der AVGCart:
Der Stecker (muß auf meinem Modul noch bestückt werden) ist der um den es geht.

.
Ich habe leider nur das AVGCart ECI- Kabel für die XE Serie, sonst hätte ich dir die Belegung mal fix durchgemessen.
Ansonsten schreibe doch den Entwickler mal an oder kauf die halt einfach das Kabel noch .

Gtx.,
andY

Via AA Forum "tmp" anschreiben und fragen.
(Ich habe 2x XL PBI-Kabel, diese jedoch fertig gekauft. Ich kann nämlich nicht löten, aua, Finger verbrannt.)

Es gibt auch eine Seite, wo tmp das ein wenig mit Bildern und Text erklärt, weiß nicht, ob dies weiterhilft:
https://avgcart.tmp.sk/ecimod/

Dort wird beschrieben wie der Stecker nachzurüsten ist, das hilft schon mal etwas...hatte ich auch noch nicht gesehen.
Aber die Belegung des Kabels fehlt mir und ist elementar....

Klar könnte ich es kaufen, aber ich habe alle Stecker und so weiter hier liegen.
Wenn das mal jemand durchpiepen könnte...
Ich frag noch mal rum.
Sonst muss ich es tatsächlich kaufen.

Das hatte ich mir leichter vorgestellt...

Also AA ist AtariAge, da es ein englischsprachiges Forum ist werde ich mich dort eher selten aktiv beteiligen. Wegen einer einzigen Frage registiriere ich mich immer ungern weil ich weiß wie beliebt "onehitwonder" bei Forenbetreibern sind. Ich habe das Forum durchforstet und nichts gefunden.
Es wäre also toll wenn hier noch jemand wäre der sein Kabel eben durchklingeln könnte.

Nils

EDIT: oder eventuell Fotos vom "Innenleben"?

Ich habe ein Foto gefunden welches schon mal zeigt welche Pins am PBI genutzt werden: GND (Pin 1), ExtSel (Pin 2), A13 (Pin 17), A14 (Pin 18), IRQ (Pin 35), RDY (Pin 36) und +5V (Pin 47/48).

Das macht so weit auch Sinn, die werden gebraucht und sind nicht am Modulport vorhanden.

Jetzt müsste nur mal jemand messen was wo dran ist.

Hier ein paar -vermutlich unnütze- Handy-Bilder des PBI-Kabels für AVG und SUB cart.
Da ich alt und zittrig bin, sind ein paar Bilder verschwommen. Ich empfehle: Kaufen, nicht selber machen.

CharlieChaplin hat geschrieben: ↑

20.10.2025 20:21

Hier ein paar -vermutlich unnütze- Handy-Bilder des PBI-Kabels für AVG und SUB cart.
Da ich alt und zittrig bin, sind ein paar Bilder verschwommen. Ich empfehle: Kaufen, nicht selber machen.

DANKE!!!
Auch wenn das jetzt zeigt das es nicht einfach nur ein Kabel ist...da ist noch was aktives verbaut.
Klar das es dazu keine Belegung gibt.
