Mittlerweile gibt es ja mehr als genug SIO-Stecker zum selberdrucken und auch die passenden Kontakte...

Aber gibt es auch eine Variante bei der die Kontakte zum auflöten auf einer Platine geeignet sind?
Wenn man z.B. eine PCB zum dazwischenstecken entwerfen will, wo auf einer Seite die Buchse und auf der anderen Seite ein Stecker sitzt?

.
Hallo Wolfram

mega-hz hat geschrieben: ↑

13.11.2025 01:14

Mittlerweile gibt es ja mehr als genug SIO-Stecker zum selberdrucken und auch die passenden Kontakte...

Eine Antwort auf deine Frage habe ich leider nicht, weil ich die Frage nicht verstehe. Aber SIO-Buchsen und SIO-Stecker gibt es mittlerweile auch wieder aus Spritzguss.

Tschüß

Mathy

Ich vermute mal, Wolfram sucht eine SIO-Steckdose.

Es ist nur nicht klar, ob auf~ oder unter Putz.

Mir fällt da das FujiNet ein.

.

mega-hz hat geschrieben: ↑

13.11.2025 01:14

Aber gibt es auch eine Variante bei der die Kontakte zum auflöten auf einer Platine geeignet sind?

Meinst Du einen SIO-Stecker (der ja eigentlich eine Kupplung ist) ohne hinteres Gehäuse, wo die Kontakte lang genug rausgucken, daß man sie auf eine Platine löten könnte?

Machbar wäre es, die Kontakte auf ein Stück Silberdraht aufzucrimpen und die Drahtenden dann auf der Platine zu verlöten.

DjayBee hat geschrieben: ↑

13.11.2025 06:44

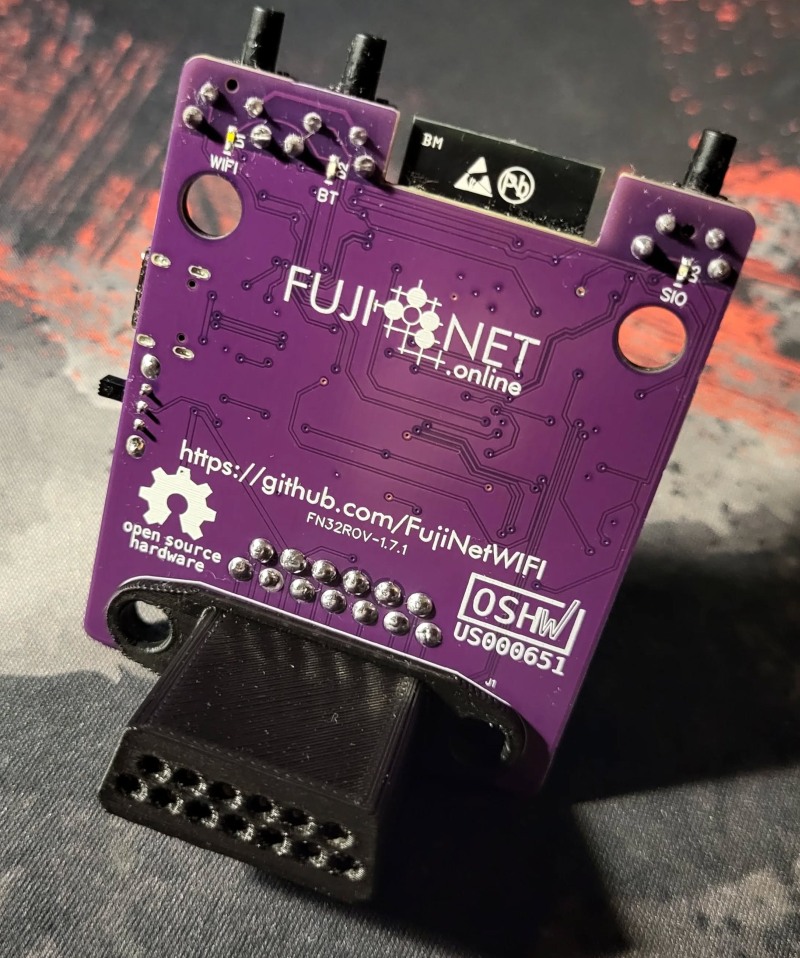

Mir fällt da das FujiNet ein.

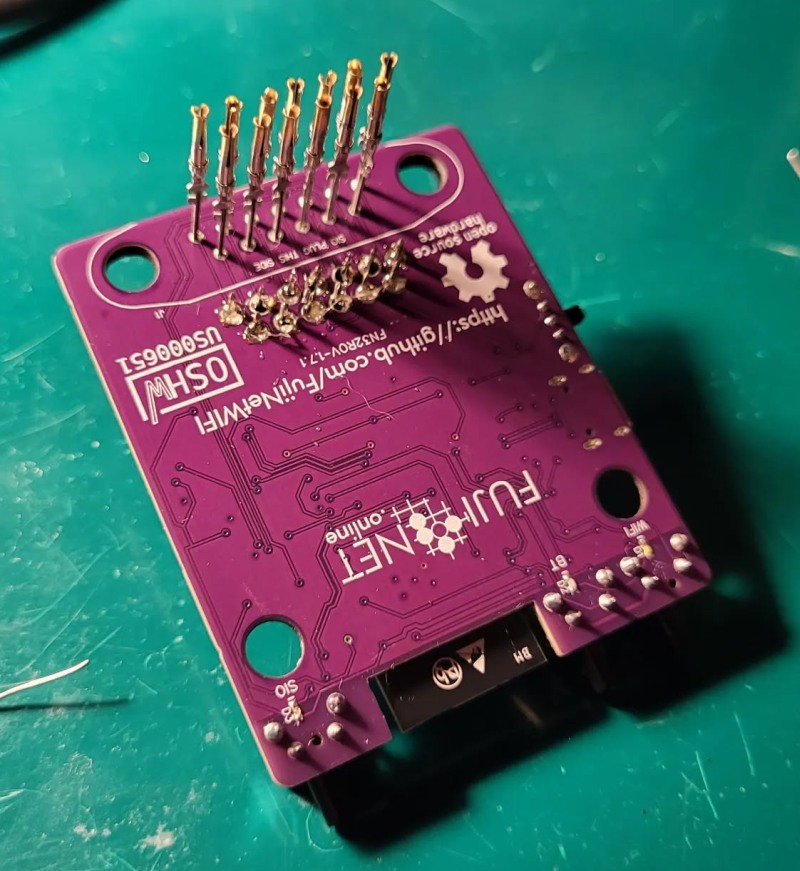

Die Bestellnummern der Hohlkontakte findet ihr in der BoM oder ihr fragt Mozzwald. Das 3D-Model ist auch öffentlich.

Erhard hat geschrieben: ↑

13.11.2025 15:37

.

mega-hz hat geschrieben: ↑

13.11.2025 01:14

Aber gibt es auch eine Variante bei der die Kontakte zum auflöten auf einer Platine geeignet sind?

Meinst Du einen SIO-Stecker (der ja eigentlich eine Kupplung ist) ohne hinteres Gehäuse, wo die Kontakte lang genug rausgucken, daß man sie auf eine Platine löten könnte?

Machbar wäre es, die Kontakte auf ein Stück Silberdraht aufzucrimpen und die Drahtenden dann auf der Platine zu verlöten.

hmm, das überzeugt mich noch nicht so.
Dachte eher an sowas wie die SIO-Buchse, nur eben als Stecker.
Wenns da nix gescheites gibt, dann eben nur SIO-Buchsen für die PCB verwenden und mittels SIO-Kabel dann verbinden.

Mit den Hohlkontakten könnte es was werden, müsste aber als ein Bauteil erstmal angefertigt werden. Also 3D Druck und Kontakte.

echt schade das das ASCB kein Anklang gefunden hatte.
Damit wären alle SIO Erweiterungen kein Problem mehr....

https://www.mega-hz.de/Angebote/ASCB/ASCB.html

Ich selber benutze es seit dem und bin zufrieden!

.
Hallo Wolfram

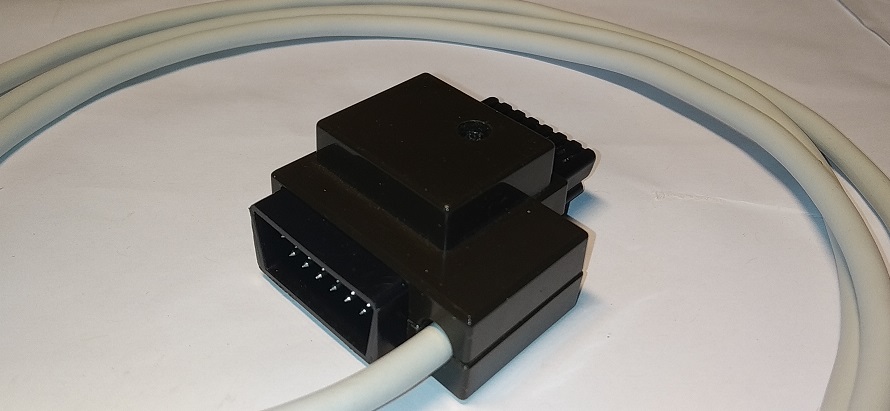

Es gibt da von Joe "mozzwald" Honolt, der Hardware-Entwickler des FujiNets auch noch das "SIO Pass Through Breakout Board v2.2". Gibt es in zwei Varianten, einmal mit Buchse und Stecker und einmal mit zwei Buchsen. An der Oberseite kann man auch noch die Signale abgreifen, zum Beispiel um zu sehen was da wann über SIO verschickt wird. Die "Buchse/Buchse' Variante kann man zB. in Kombination mit zwei SIO Kabel als "Verlängerungskabel" nutzen. Oder um die original/huckepack-Version des FujiNets per SIO-Kabel an zu schliessen und trotzdem dahinter noch ein zweites Gerät an zu schliessen.

Tschüß

Mathy

ja das ist schon eher die richtung.
Aber ich brauche einen SIO-Stecker genau wie eine SIO-Buchse zur Leiterplatten-Montage.
Oder anders gesagt, sowas wäre nett

.
Hallo Wolfram

Sowas wie bei Lothareks SIO-Splitter? Vielleicht kann Lotharek dir sagen wo er die her hat.

Tschüß

Mathy

naja, da sind auch keine stecker als Bauteile zu sehen. Nur Kontakte.

.
Wie wäre es hiermit?

das hatte Mathy auch schon erwähnt.
Sieht aber auch so aus, als ob das kein Leiterplatten-Stecker ist sondern nur Kontakte in Verbindung mit dem Gehäuse.
Scheint es als einzelnes Bauteil wohl tatsächlich nicht zu geben...

Dann muss ich mal schauen welche Kontakte nötig sind und ein Gehäuse per 3D Druck anzufertigen.

Gibt es denn irgendwo noch fertige SIO-Kabel zu kaufen?
Falls ja, könnte ich auch 2 SIO-Buchsen benutzen.

.
Hallo Wolfram

SIO-Kabel gibt es bei Lotharek. SIO-Buchsen bei Sikorsoft.

Tschüß

Mathy

Wenn ich das ganze richtig verstehe, sucht mega-hz aber keine Weibchen für ein Kabel, sondern zum Auflöten auf eine Platine.

Also wie das Teil in einem ATARI-Gerät, aber halt "anders herum".

genau. im unnötige sio-kabel zu vermeiden, als Zwischen-Steckmöglichkeit.
