Hallo Freunde , ich brauche Hilfe !
Habe in den Mudulschacht eine PicKart ohne Gehäuse schräg eingesetzt ( ein oder mehrere Kontakte rechts hatten keinen Kontakt
zum Schacht ). Wenn ich nun ein Modul z.B Spiel einsetze laüft die Spielfigur von alleine nach unten .Weiss jemand welche Hardware
im Atari 800xl dafür zuständig ist ?

Das klingt nach einem defektem Joystick.

Falls kein Joystick eingesteckt ist, könnte es auch eine defekte PIA/6520 sein.
Der Chip steuert die Joystickeingänge...

Halllo ,erst mal Danke für eure Hilfe ! Der Joystick ist es leider nicht , ich habe verschidene ausprobiert .
Wenn ich eine A8 PicoCart oder andere einstecke oder Änliche passiert dasselbe ,das Menü läuft ohne
zutun nach unten weg. Der Chip für die Joysticks kann es eigentlich auch nicht sein weil alles was ich
sonst in den Atari 800xl ohne den Modulschacht installiere funktioniert .

Was passiert denn, wenn du gar kein Modul einsteckst? Bleibt der Cursor beim blauen Startbildschirm stehen? Wenn nicht tippe ich auf Tastaturdefekt.

EDIT: Der Fehler tritt also nur bei Modulen auf?

Atarianer1 hat geschrieben: ↑

19.11.2025 20:10

Der Chip für die Joysticks kann es eigentlich auch nicht sein weil alles was ich
sonst in den Atari 800xl ohne den Modulschacht installiere funktioniert .

Na doch. Beim XL wird das Einstecken eines Moduls dadurch erkannt, daß TRIG3, also der Feuerknopf des dritten Joysticks ausgelöst wird. Das OS kann so erkennen, ob sich der Zustand des Modulschachtes geändert hat. D.h. elektrisch könntest du schon die PIA durch Manipulationen am Schacht rösten, auch wenn ich das für nicht sehr wahrscheinlich halte.

TRIG0-3 geht aber an GTIA, nicht an die PIA!

Hallo Freunde ,ich habe SysCheck 2 eingesetzt der aber keine Fehler gefunden hat .
Die Tastatur ist es auch nicht ,es liegt wohl am Joystick-Port 1 auch wenn kein
Joystick ein gesteckt ist .Wenn ich ein Spiel über den SIO-Port Lade geht der Player
nach unten und ist nur schwer bis unmöglich nach oben zu bewegen .Bei Packman
ist das Spiel sogar abgestürzt .Habe minBIOS eingebaut das sich nur noch sporadisch
als Menü aufrufen läst . Werde den Atari wohl öffnen und das miniBIOS ausbauen ,vieleicht
war das ja nur Zufall mit dem Modulschacht .Vielleicht sehe ich ja auch zufällig irgenwelche
ungereimtheiten .

Das hört sich an wie ein Kurzschluss zwischen Pin 2 und GND am Port. Die Richtung "runter" kontaktiert im Stick nämlich Masse - wenn ich mich nicht irre, ist das Pin 8 (nur so am Rande ...)

Atarianer1 hat geschrieben: ↑

20.11.2025 18:59

Hallo Freunde ,ich habe SysCheck 2 eingesetzt der aber keine Fehler gefunden hat .
Die Tastatur ist es auch nicht ,es liegt wohl am Joystick-Port 1 auch wenn kein
Joystick ein gesteckt ist .Wenn ich ein Spiel über den SIO-Port Lade geht der Player
nach unten und ist nur schwer bis unmöglich nach oben zu bewegen .Bei Packman
ist das Spiel sogar abgestürzt .Habe minBIOS eingebaut das sich nur noch sporadisch
als Menü aufrufen läst . Werde den Atari wohl öffnen und das miniBIOS ausbauen ,vieleicht
war das ja nur Zufall mit dem Modulschacht .Vielleicht sehe ich ja auch zufällig irgenwelche
ungereimtheiten .

Das Mini-BIOS hat weder mit dem Modulport noch mit der PIA (Joystick) zutun.

Versuche mal, die PIA zu tauschen...

Hallo , kann mir jemand sagen (schreiben) wie ich an den PIA Chip komme ?

Liebe Grüsse

hier:

https://www.ebay.de/itm/202710862373?_s ... R_i4uqrWZg

Bei dem Anbieter kaufe ich auch meine Retro-Chips, kann ich empfehlen.

Falls Du woanders eine kaufen willst, achte darauf, das es eine 2MHz Version ist!
Die "normalen" PIAs haben meist nur 1MHz und können Fehler machen!

mega-hz hat geschrieben: ↑

23.11.2025 22:39

hier:

https://www.ebay.de/itm/202710862373?_s ... R_i4uqrWZg

Achtung: Der abgebildete Chip scheint die 1 MHz-Variante zu sein.

JoSch hat geschrieben: ↑

25.11.2025 09:50

Der abgebildete Chip...

...ist bestimmt ein Symbolfoto...


Im Zweifelssfalle würde ich mir vom Verkäufer explizit bestätigen lassen daß es sich um die 2 MHz-Variante handelt.

Sleeπ hat geschrieben: ↑

25.11.2025 12:04

...ist bestimmt ein Symbolfoto...

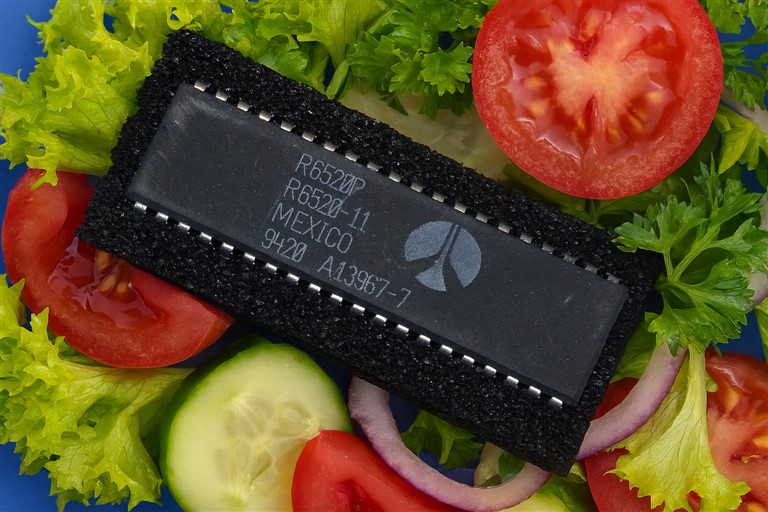

Serviervorschlag?

Sleeπ hat geschrieben: ↑

25.11.2025 12:04

JoSch hat geschrieben: ↑

25.11.2025 09:50

Der abgebildete Chip...

...ist bestimmt ein Symbolfoto...


Im Zweifelssfalle würde ich mir vom Verkäufer explizit bestätigen lassen daß es sich um die 2 MHz-Variante handelt.

Ja, ich wollte auch nur darauf hinweisen, sich von der Beschreibung (PIA Atari 400 800) nicht blenden zu lassen.

DjayBee hat geschrieben: ↑

25.11.2025 12:33

Serviervorschlag?

Gtx.,
andY

https://www.ebay.de/itm/266430708492

Den hier habe ich öfters gekauft. 100% Original. Nicht abgeschliffen und neu beschriftet ...

VG Jürgen

Bei dem Anbieter habe ich auch schon bestellt (Eproms). Hat problemlos geklappt.

Jungs ich danke euch für eure Vorschläge und Anmerkungen ! Ich werde weiter berichten
wenn ich die PIA getauscht habe !

Viele Grüsse

Hallo Freunde ,ich habe heute die PIA ausgewechsel .Leider hat das nichts gebracht ! Dann bin ich dazu übergegangen
die letzte Erweiterrung das Mini-Bios auszubauen und siehe da derAtari funktioniert wieder . Jetzt weiss ich erst mal
nicht mehr weiter ,vieleicht habt Ihr ja noch eine Idee .

Mit freundlichen Grüssen

Hattest Du was eingelötet? Dann war es eventuell eine Lötbrücke - die muß keine großer Flatschen sein, eine hauchdünne Spur reicht da schon.
Oder eine Kontakt der Erweiterung hat sich mit der Abschirmung kurzgeschlossen.

Da das Mini-BIOS auf der CPU sitzt und rechts daneben die PIA, kann es vielleicht sein, daß Du mit den Kabel-Anschluss irgendwie die PIA behrührt hast?
Schau mal, ob dies der Fall wäre! Ggf. dazwischen etwas isolierendes legen.

Welche Erweiterungen sind noch in dem Rechner?

Hallo Freunde ,erst mal Danke das Ihr mir helfen wollt mega-hz ! Erst einmal alles was ich einbaue und
irgendwie kontakt suchen könnte wo es nicht sein sollte wird von mir mit Isolierband verarztet . Jetzt
zu meinem Atari .Der ist aus Hongkong mit niedrieger Seriennummer die angeblich die Proto bis erste
Produktionsserie entsprechen soll .Die wichtigsten Chips sind gesockelt , ich habe zusätzlich folgendes
eingebaut beziehungweise verändert : 1. UGV Erweiterung ( Svideo ) 2. Speichererweiterung 512 KB
SRAM Memory Expansion V4.5 3. Parallelbus auf +5V an Pin 47 nachgerüstet . Ich werde jetzt als
nächstes das mini BIOS in einen anderen Atari 800xl einbauen und sehen was dort passiert.

Viele Grüsse und Danke an alle die mir weiterhelfen wollen

Sehr gut.
Ich könnte mir das auch nicht erklären, warum dieser Fehler was mit dem Mini-BIOS zutun hätte.
Ich mache nix mit der PIA.
Lediglich werden die Consol-Tasten START-SELECT-OPTION ausgewertet.
Diese "hängen" aber nicht an der PIA sondern am GTIA.
Also einen direkten Bezug zum Fehler in Verbindung mit dem Mini-BIOS kann ich nicht nachvollziehen.

gibts schon was neues zu berichten?
Es interessiert mich schon sehr, da das BIOS von mir ist und ich evt. Fehler nachvollziehen möchte.

Hallo mega-hz ,bei dem einbau des miniBIOS in einen unverbastelten Atari 800xl habe ich einen riesenblöden Fehler
gemacht und das Verbindungskabel der beiden Platinen verdreht eingebaut ! Natürlich funktionier der Atari mit dem
miniBIOS nicht mehr (roter Bildschirm ,ich vermute defektes ROM ). Nach dem rückbau funktioniert der Atari wieder .
Meinst du das miniBIOS ist noch zu retten ? Mit freundlichen Grüssen

Atarianer1

ja bestimmt, kannst mir zuschicken...

Das ist sehr nett von Dir ! Jetzt eine für Dich wohl blöde frage ,was mache ich mit der E.Mail Adresse "atari1450xld©mega-hz.de"
um Dir zu schreiben.

das © durch das @ ersetzen!

Hallo Freunde , Mega-Hz hat mir sehr geholfen und einen MiniBIOs besorgt. Das MiniBIOS ist schon eingebaut und funktioniert !
Ich möchte aber auch allen anderen die sich hier eingebacht haben Danken .........!

Mit vielen Grüssen

Atarianer1
