Gehäuse für Greaseweazle mit 3,5" Floppy im 1050-er Look
Verfasst: 17.02.2026 21:14
Für mein GW habe ich ein Gehäuse im 1050-er Look gedruckt.
Die Vorlage stammt von https://www.thingiverse.com/thing:3287420 , die für das Kryoflux-Board designed war. Ich habe es für das GW-Board angepasst und in der Länge etwas gestreckt. Auf der Rückwand habe ich den Poweranschluss entfernt, da Board und Floppy über den USB-C-Anschluss versorgt werden. Ich weiß, dass es dazu andere Meinungen gibt, aber bisher habe ich keine Probleme mit der Spannungsversorgung feststellen können. Es gab noch die Überlegung, die interne Floppy abschaltbar zu machen, aber ich habe sie nun auf ID=0 gejumpert. Für den Fall, dass mal das GW mit einer 5,25" Floppy gebraucht wird, kann man dieses mit der Standard-ID=1 über den Shugart-Anschluss an der Rückseite anschließen. Dieses benötigt dann allerdings eine eigene Stromversorgung (+5 und +12V).

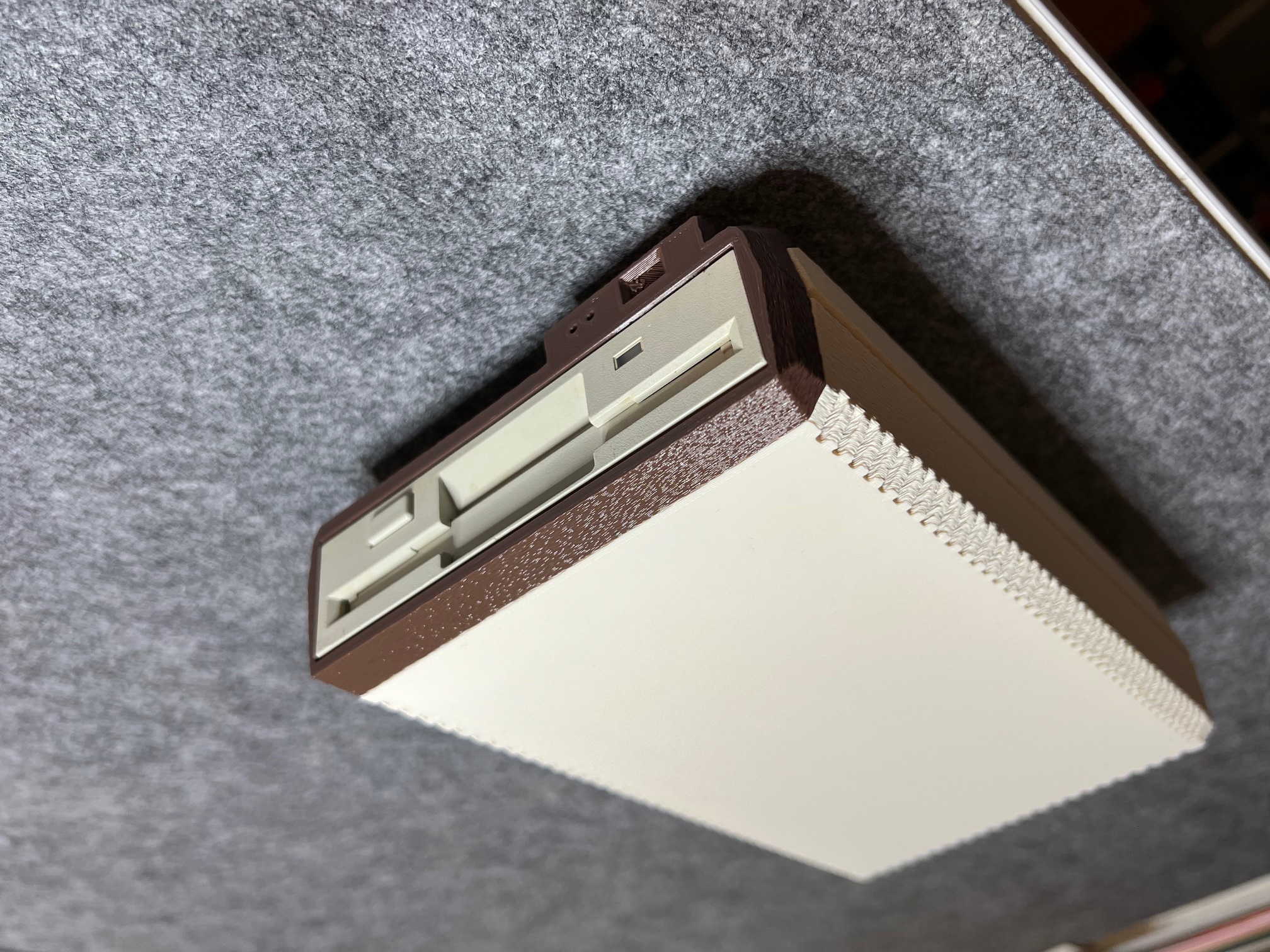

Den ursprünglichen Schalterausschnitt am Frontpanel habe ich verschlossen, die Vertiefung an der Schalter-Position ist zunächst aus optischen Gründen geblieben (ich weiß: das kann man noch schöner machen). Ich habe noch geplant, zwei 2mm Tower-LEDs für Power und Activity ins Frontpanel einzubauen. Löcher hierzu sind vorgesehen. Das GW-Board hat für den Anschluss externer LEDs entsprechende Lötaugen. Farblich (korrekter Braunton) kann die Front natürlich noch mehr auf 1050-Style getunt werden. Das Foto hier zeigt den gerade erstmalig zusammengesetzten Stand.
Bitte beachtet die Lizenz-Bedingungen: Die Ursprungsvorlage by Duboun is licensed under the Creative Commons - Attribution license, die dementsprechend auch für die hier angehängten adaptierten Versionen gilt. https://creativecommons.org/licenses/by/4.0/
Die Vorlage stammt von https://www.thingiverse.com/thing:3287420 , die für das Kryoflux-Board designed war. Ich habe es für das GW-Board angepasst und in der Länge etwas gestreckt. Auf der Rückwand habe ich den Poweranschluss entfernt, da Board und Floppy über den USB-C-Anschluss versorgt werden. Ich weiß, dass es dazu andere Meinungen gibt, aber bisher habe ich keine Probleme mit der Spannungsversorgung feststellen können. Es gab noch die Überlegung, die interne Floppy abschaltbar zu machen, aber ich habe sie nun auf ID=0 gejumpert. Für den Fall, dass mal das GW mit einer 5,25" Floppy gebraucht wird, kann man dieses mit der Standard-ID=1 über den Shugart-Anschluss an der Rückseite anschließen. Dieses benötigt dann allerdings eine eigene Stromversorgung (+5 und +12V).
Den ursprünglichen Schalterausschnitt am Frontpanel habe ich verschlossen, die Vertiefung an der Schalter-Position ist zunächst aus optischen Gründen geblieben (ich weiß: das kann man noch schöner machen). Ich habe noch geplant, zwei 2mm Tower-LEDs für Power und Activity ins Frontpanel einzubauen. Löcher hierzu sind vorgesehen. Das GW-Board hat für den Anschluss externer LEDs entsprechende Lötaugen. Farblich (korrekter Braunton) kann die Front natürlich noch mehr auf 1050-Style getunt werden. Das Foto hier zeigt den gerade erstmalig zusammengesetzten Stand.
- IMG_8514.jpeg (1.03 MiB) 156 mal betrachtet
