nun aber mal her mit den richtigen Bildern!

Hi,

Meine alte "ATARI 1001" kennt ihr ja. Inzwischen fast so etwa 15 Jahre her, das ich ein SIO2IDE in ein Gehäuse gepackt habe,
das aus Teilen eines 800XL cases zusammengeklebt und dann lackiert wurde. Nur zwei 1001 wurden gebaut.

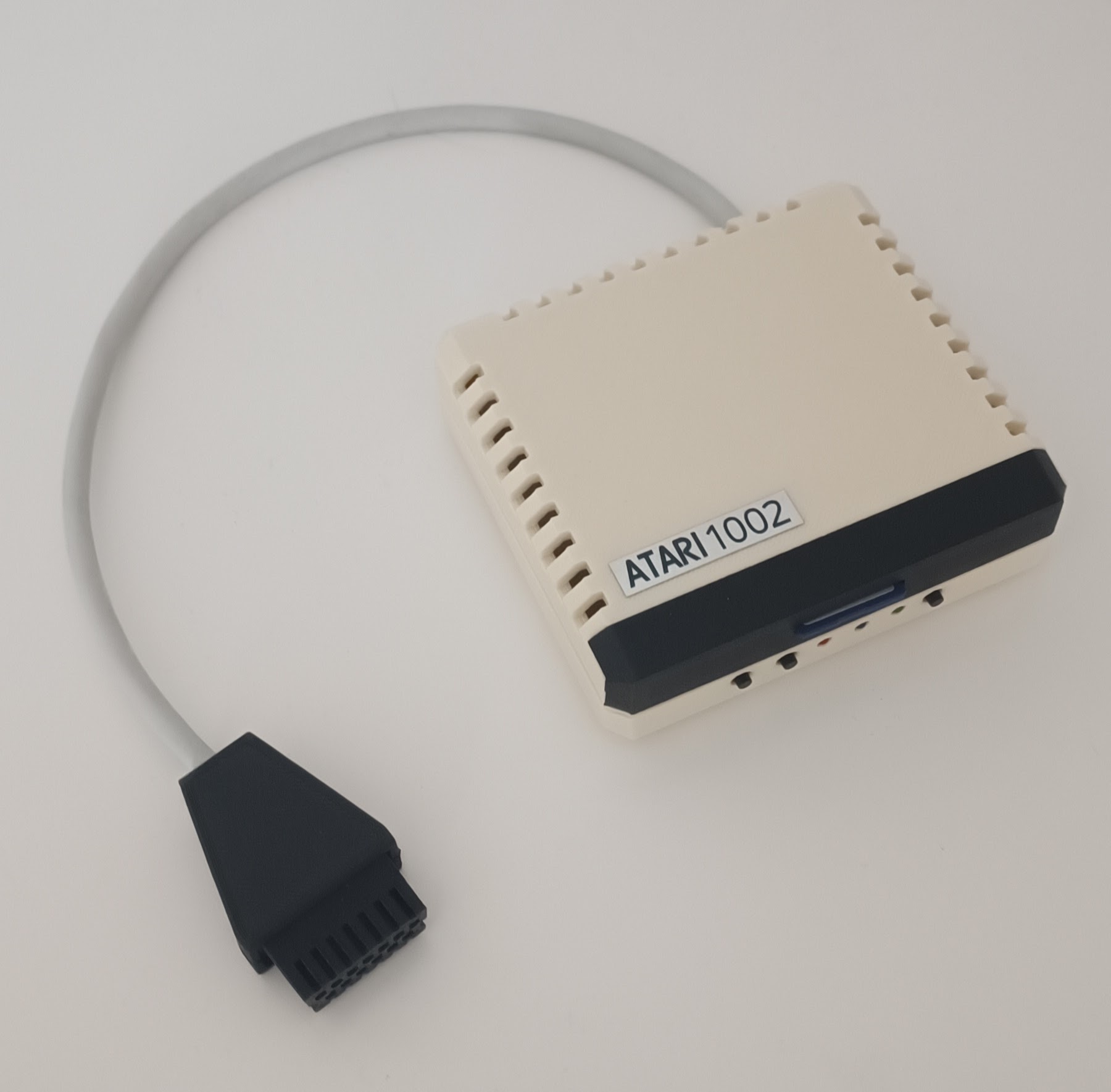

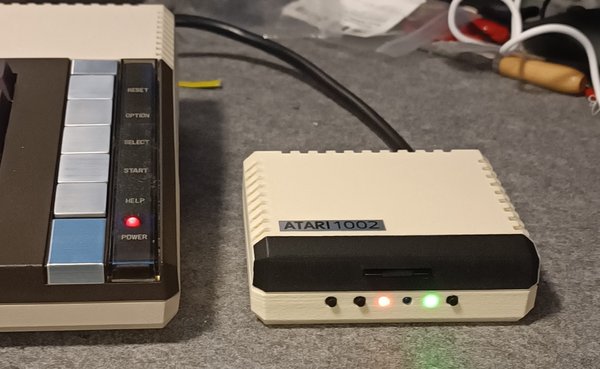

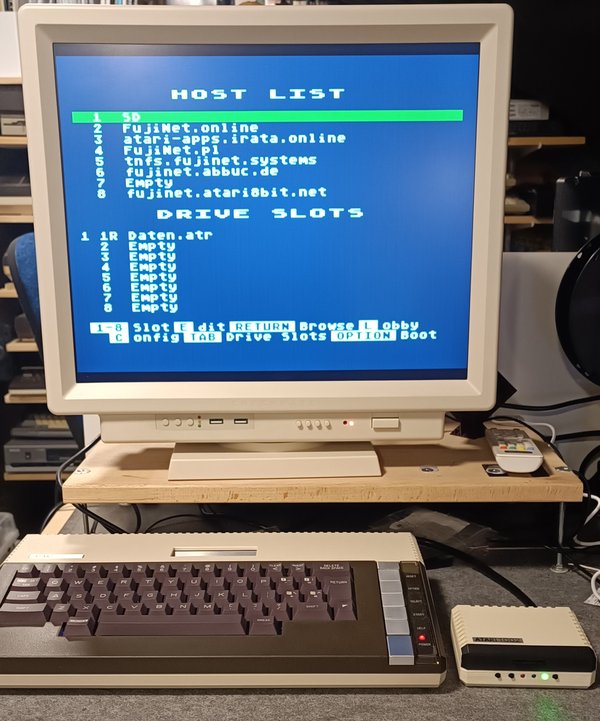

Darf ich vorstellen: Im Zeitalter von 3D Druck ist machbar, was damals fast schon Ketzerei war...
Es steckt aber kein SIO2 IDE mehr drin, sondern ein Fujinet, mit MicroSD auf Full Size SD Adapter.

Fünf Stück bringe ich zur Fujiama mit. Ich weiß ja nicht wie hoch die Nachfrage nach einer 1002 wäre.
Bis zur Fuji sollen sie fertig aufgebaut sein. Das weiße Kabel ist noch nicht sicher. Vielleicht wird es doch ein anderes. Gruß,
Beetle

PS: sollte jemand ganz sicher sein eine 1002 besitzen zu wollen, gern hier reservieren. Preis liegt bei 90 Euro.

Hi Beetle,
Ist der Sio Port durchgeschleift?
Gruß Bernhard

Nein. Aktuell ist die 1002 das letzte Gerät im SIO Bus. Da es die normale Fujinet Platine ist, ließe sich das machen. Das Problem ist, das Gehäuse ist zu flach für eine SIO Buchse. Ein Kabel mit einer Buchse wäre denkbar, oder eine Stiftleiste mit Adapterkabel.

Beetle hat geschrieben: ↑

11.07.2025 12:37

Hi,
PS: sollte jemand ganz sicher sein eine 1002 besitzen zu wollen, gern hier reservieren. Preis liegt bei 90 Euro.

OK, ich werfe den Drucker im dunklen Keller an.

Reserviert
&
Klasse

LG

dl7ukk

.
Hallo Beetle

Sikorsoft bietet SIO-Buchsen an, aus Spritzguß. Wenn Du das Gehäuse etwas breiter und höher machst, passen sogar zwei neben einander. Dann braucht man kein SIO-Kabel zu zerschneiden und dieses ist dann auch nicht immer im Weg wenn man die 1002 wegpackt.

Tschüß

Mathy

Hi Mathy,

danke für deinen Hinweis, aber meine 1002 hat aus historischen Gründen die gleichen Maße wie meine 1001,
und dabei wird es auch bleiben. Das Design ist klein, war aber unglaublich viel Arbeit.

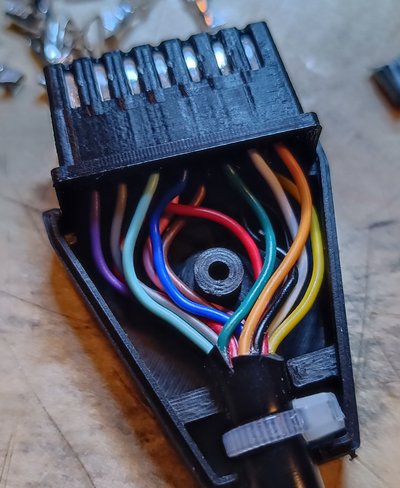

Ich habe SIO Buchsen gedruckt, mir Kontakte und Crimpzange dazu gekauft und 14x 0,2mm² Kabel kam heute an.
Es müssen also keine SIO Kabel zerschnitten werden, um die 1002 als letztes Gerät in der Kette anzuschließen.
Wer heute noch regelmäßig viele SIO Geräte nutzt (Hut ab erstmal) hat wahrscheinlich auch einen SIO Splitter.
Die Farbe "off white" vom XL hab ich ganz gut getroffen, "Sunlu bone white" ist vielleicht einen Tick zu "creme" aber das beste was ich finden konnte.
Schwarzbraun konnte ich gar nicht finden, daher ist die Frontblende "Overture matte black". Ist wesentlich näher dran als jedes Dunkelbraun das ich finden konnte.

Gruß,
Beetle

.
Hallo Stefan

Beetle hat geschrieben: ↑

11.07.2025 17:46

Schwarzbraun konnte ich gar nicht finden...

hast Du unter "Haselnuss"gesucht?

Tschüß

Mathy

Mathy, alles was braun war... echt

Beetle hat geschrieben: ↑

11.07.2025 18:19

Mathy, alles was braun war... echt

Mathy wollte nur zum Ausdruck bringen, dass er Heinofan ist.

ich habe das "XL-Braun" zurecht gemischt!
Zum einen Baumarkt Schokobraun und dann etliche Teile Schwarz dazugemischt bis es passte.
Passte bei einem 600XL sehr gut.
War allerdings glänzend, aber wenn man mit 2000er Schleifpapier drübergeht wird es auch gut matt.

XL-Braunes Filament scheint es nirgendwo zu geben.

Hey, die 1001 hat einen Nachfolger!

Hi Beetle,
ich nehme eine.
LG
Peter

mega-hz hat geschrieben: ↑

12.07.2025 02:39

XL-Braunes Filament scheint es nirgendwo zu geben.

Genau.

Sollte (von mir oder euch) was gefunden werden das passt, drucke ich die Frontblenden neu. Für alle.

24sumo hat geschrieben: ↑

11.07.2025 12:59

Hi Beetle,
Ist der Sio Port durchgeschleift?
Gruß Bernhard

Beetle hat geschrieben: ↑

11.07.2025 13:03

Nein. Aktuell ist die 1002 das letzte Gerät im SIO Bus. Da es die normale Fujinet Platine ist, ließe sich das machen. Das Problem ist, das Gehäuse ist zu flach für eine SIO Buchse. Ein Kabel mit einer Buchse wäre denkbar, oder eine Stiftleiste mit Adapterkabel.

Für diesen Fall hätte ich eine andere Idee: Sub D Steckverbinder, der hat weit geringere Bauhöhe und sollte in das Gehäuse passen. Eine bestimmte Beschaltung habe ich mir auch überlegt, kann aber jetzt nicht näher d'rauf eingehen ...

Burkhard hat geschrieben: ↑

12.07.2025 10:55

Für diesen Fall hätte ich eine andere Idee: Sub D Steckverbinder, der hat weit geringere Bauhöhe und sollte in das Gehäuse passen. Eine bestimmte Beschaltung habe ich mir auch überlegt, kann aber jetzt nicht näher d'rauf eingehen ...

Dann passt aber trotzdem kein Standardkabel dran; und wenn ich Gefrickel haben will, dann standesgemäß mittels SIO-Splitter.
Der leuchtet dann auch noch.

Beetle hat geschrieben: ↑

11.07.2025 17:46

und 14x 0,2mm² Kabel kam heute an

welche Mantelfarbe hat das Kabel?

Wenn Schwarz dann woher oder hast Du was übrig zum abgeben?

DjayBee hat geschrieben: ↑

12.07.2025 11:05

Dann passt aber trotzdem kein Standardkabel dran; und wenn ich Gefrickel haben will, dann standesgemäß mittels SIO-Splitter.
Der leuchtet dann auch noch.

Das nicht, aber man hat nicht ständig eine Kabelpeitsche herausgeführt, wenn man schnell mal die Anlage transportieren muß, sondern hat 'ne Steckkarte Lösung und ein Kabel mit einseitig SIO ist auch relativ schnell erstellt

Burkhard hat geschrieben: ↑

12.07.2025 10:55

Für diesen Fall hätte ich eine andere Idee: Sub D Steckverbinder, der hat weit geringere Bauhöhe und sollte in das Gehäuse passen. Eine bestimmte Beschaltung habe ich mir auch überlegt, kann aber jetzt nicht näher d'rauf eingehen ...

Da gibt es schon ein gutes Beispiel für - Mytek sein 576NUC+ kann auch mit 25pSub-D bestückt werden.
Er hat da auch eine kleine Adapterplatine auf ne SIO-Buchse designed und veröffentlicht
https://ataribits.weebly.com/576nuc.html
Unten, am Ende der Seite unter „576NUC_extra_gerbers.zip“

Erhard hat geschrieben: ↑

12.07.2025 11:47

Beetle hat geschrieben: ↑

11.07.2025 17:46

und 14x 0,2mm² Kabel kam heute an

welche Mantelfarbe hat das Kabel?

Wenn Schwarz dann woher oder hast Du was übrig zum abgeben?

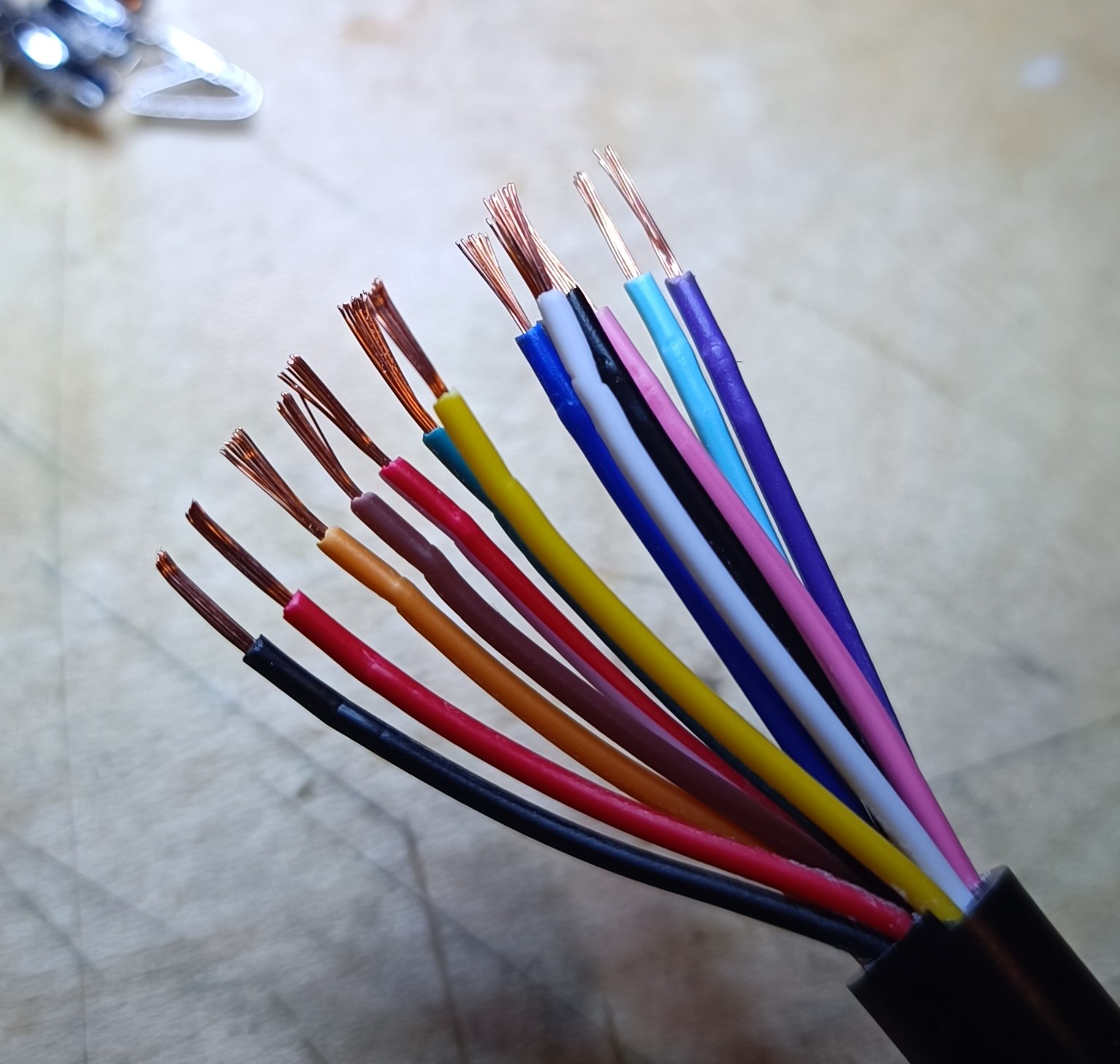

Ja, schwarz. Hatte nur 2m bestellt, teile aber gerne den Link.
Das Kabel ist sehr flexibel, Außendurchmesser 7mm.

https://de.aliexpress.com/item/1005003922944179.html

Ich bekam noch eine Reservierung von Nir Diary, 2 sind noch verfügbar.

Beetle hat geschrieben: ↑

12.07.2025 19:48

Das Kabel ist sehr flexibel, Außendurchmesser 7mm.

Und innen so schön Kupfer wie abgebildet?

Ich frage weil ich leider schon auf Kabel gestoßen bin, die dadurch Strom geleitet haben, daß der Hersteller die Plastikadern innen mit Bleistift angemalt hat (10 Ohm pro Meter).

oha,

Kupfer, wie abgebildet. ließ sich gut löten.

Wow, das Geähuse sieht echt super aus. Zu Schade, ich habe mir neuerlich 2 Fujinet Profession von Lotharek gekauft. Das hier wäre hätte viel besser zu meinem 800 XL gepasst. Daumen hoch!

Hervorragende Nahaufnahme

Danke!

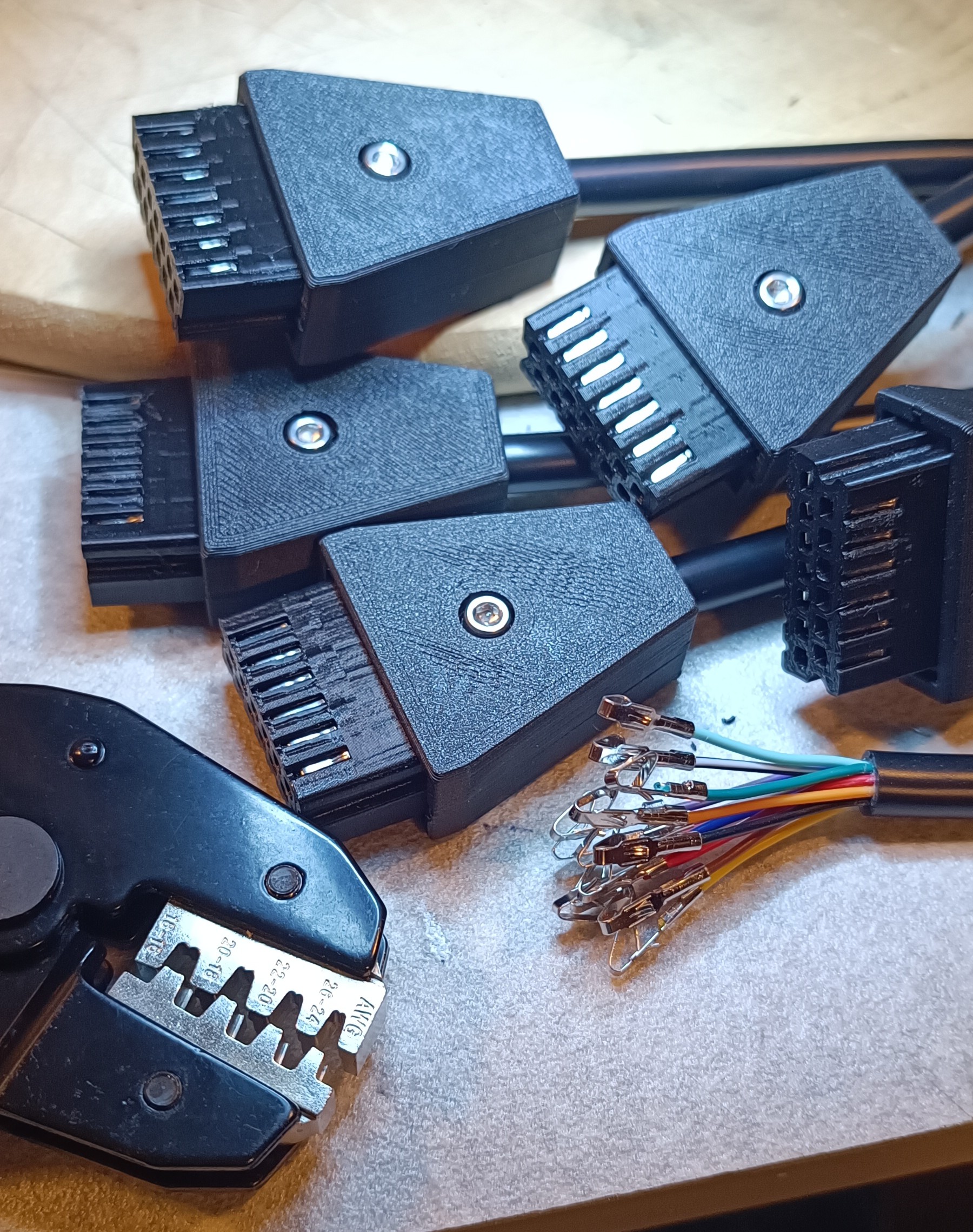

SIO Stecker fertig gecrimpt...

Falls noch eine da ist, würde ich Sie nehmen.
Gruß
Wolfgang

Richtig toll geworden.
Bin vermutlich zu spät dran und auch nicht auf der Fuji, aber falls doch möglich hätte ich auch gerne ein 1002er.

wosch hat geschrieben: ↑

13.07.2025 20:05

Falls noch eine da ist, würde ich Sie nehmen.
Gruß
Wolfgang

1002 Nummer 4
Geht klar!

Olix hat geschrieben: ↑

13.07.2025 20:10

Richtig toll geworden.
Bin vermutlich zu spät dran und auch nicht auf der Fuji, aber falls doch möglich hätte ich auch gerne ein 1002er.

Und Nummer 5, geht auch klar.

Damit ist Batch 1 ausverkauft.

Übergabe auf der Fuji, oder falls per Post zzgl. 6 Euro Porto

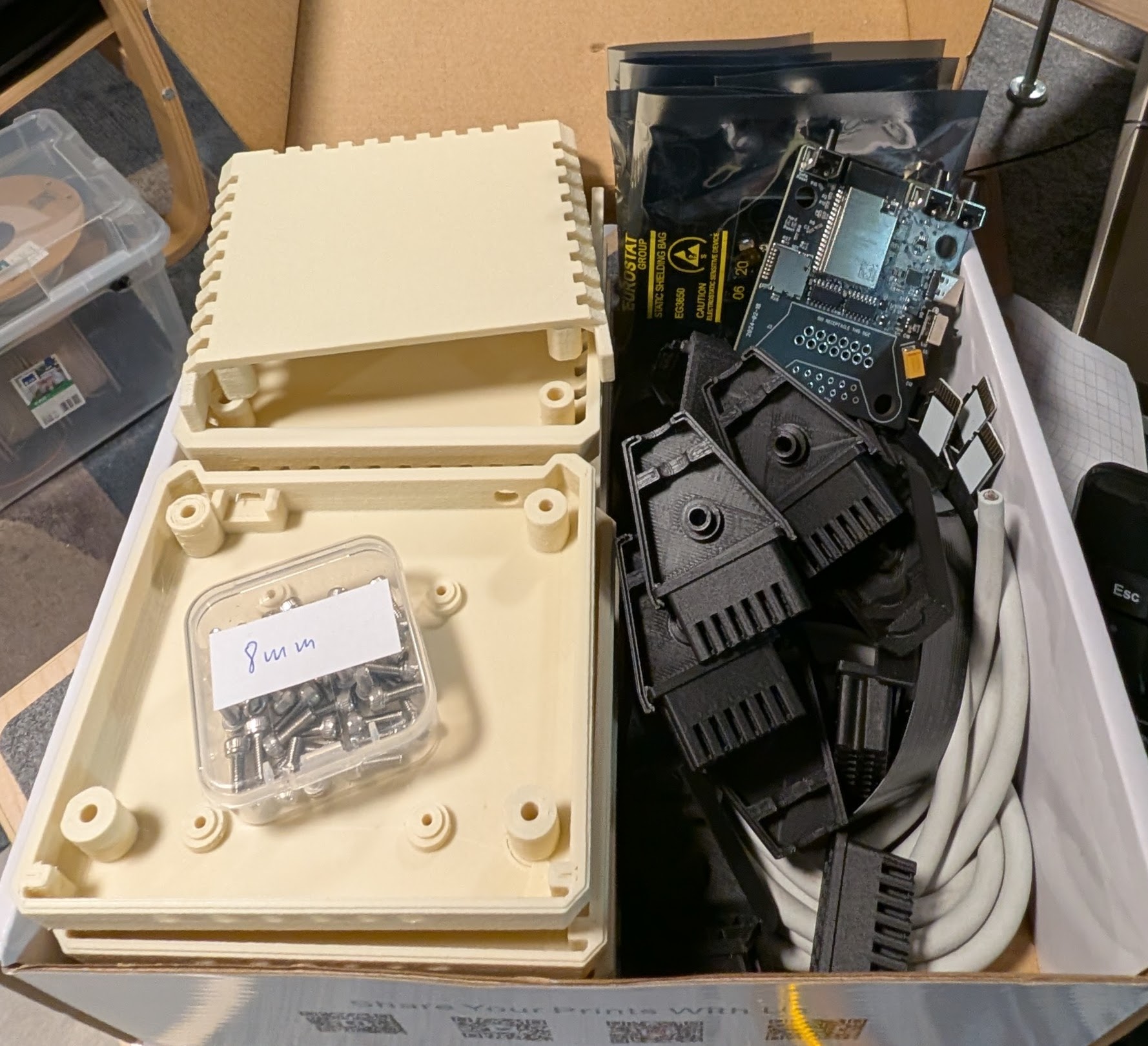

Das ging ja flotter als erwartet. Ich denke über Batch 2 nach...

Bitte gern Interesse bekunden, damit ich eine Stückzahl für Batch 2 abschätzen kann.

Gruß, Beetle

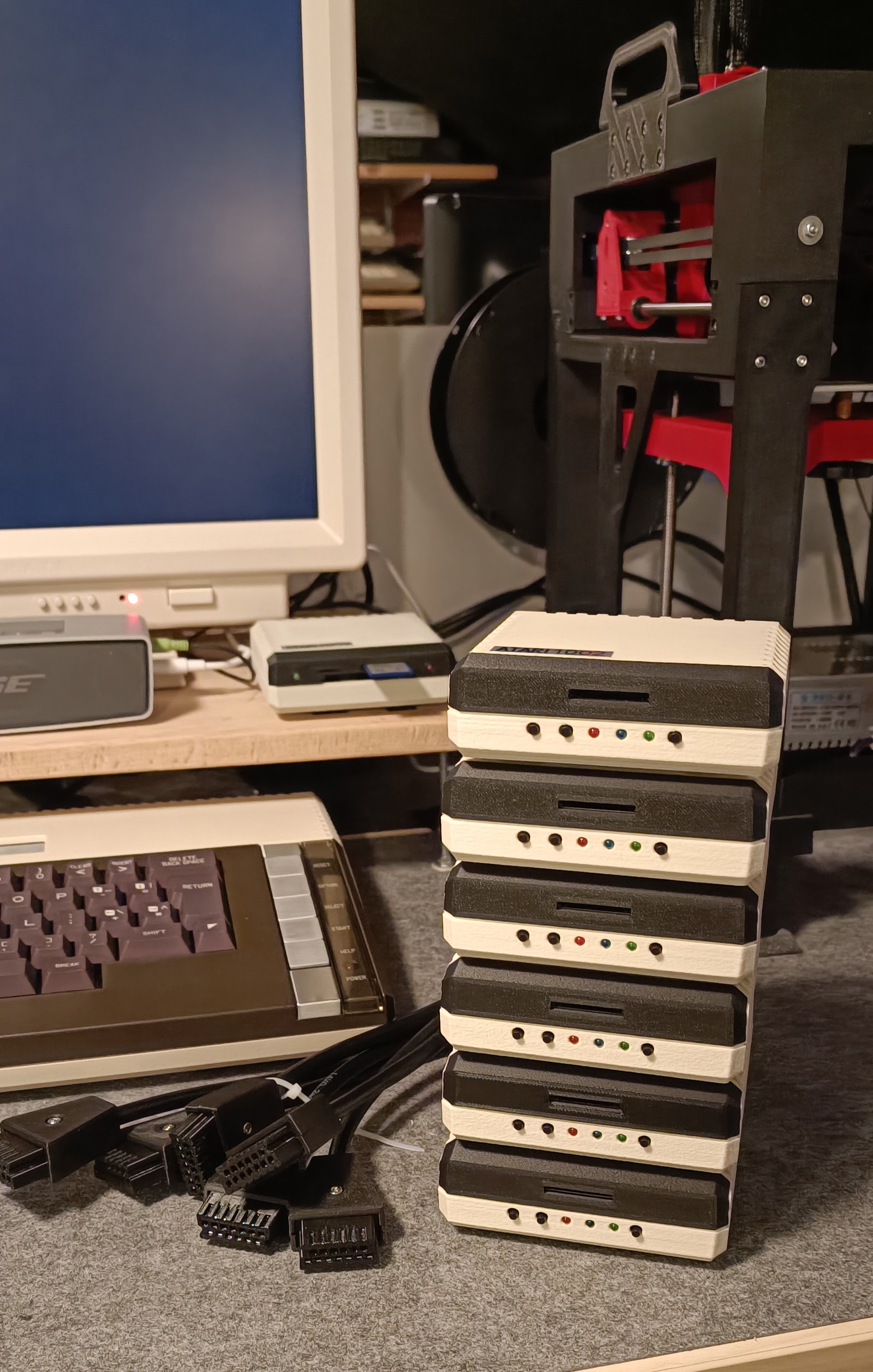

Hi, ich nochmal

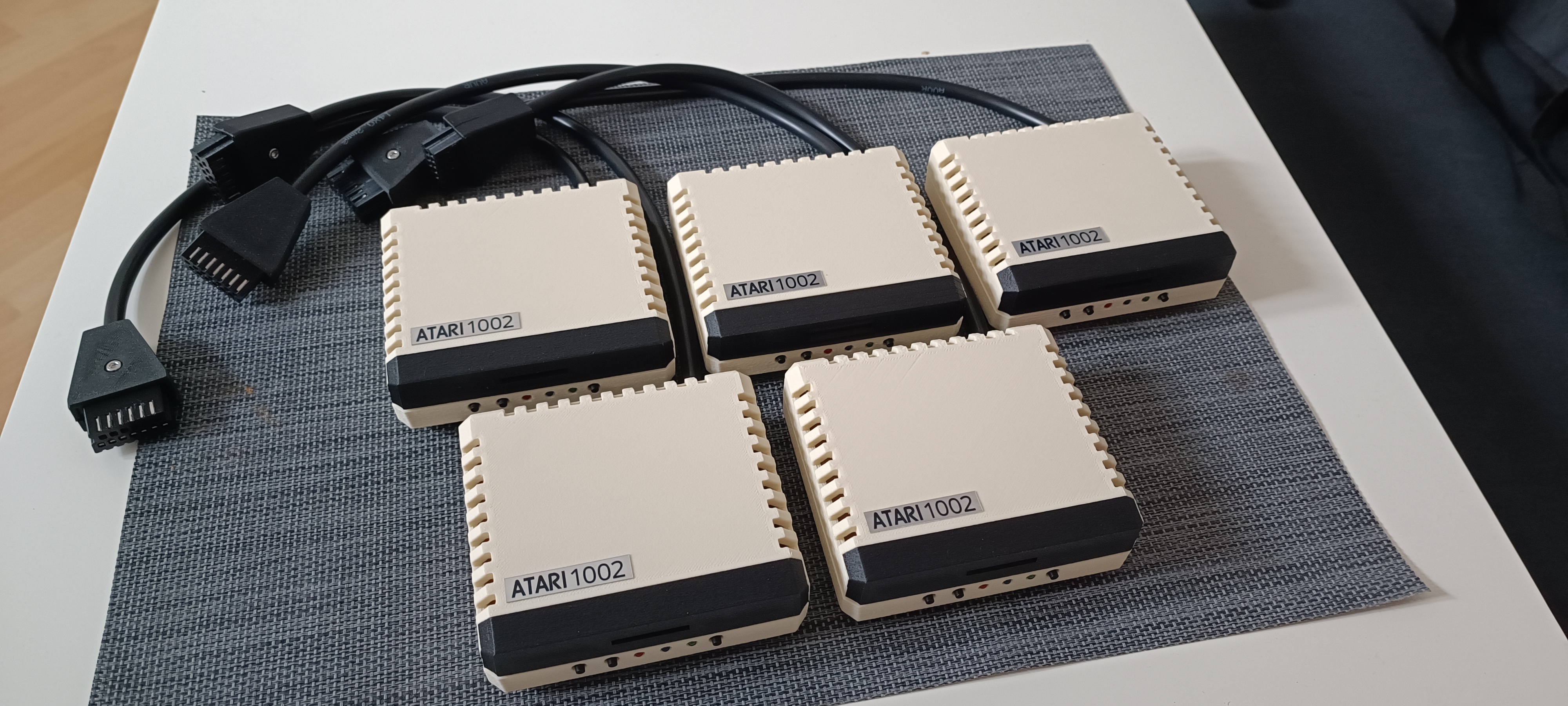

Die Geräte sind nun fertig, alle getestet per verbinden mit WiFi, check ob voller Empfang (mein Router steht eine Etage tiefer),
Check auf booten von SD Karte, Check von booten eines ATR vom TNFS server, Test auf verbinden mit Lobby und Spiel.

Bei einem Gerät war die WiFi Signalstärke niedrig. Dort habe ich eine Antennenbuchse aufgelötet und eine 2.5GHz Klebeantenne
im Gerät eingesetzt. Wenn jemand weiß, das in seinem Atari Room der Empfang immer grenzwertig ist, sollte er die nehmen.
Die zeigte auch meinen Router im Erdgeschoß noch mit an, durch 2 Decken...
Übergabe auf der Fuji, oder muss jemand seine per Post bekommen?

Hallo,

leider hab ich es verpasst, aber sollte es einen 2. Batch geben nehme ich gerne eins.
Grüße Martin

Also falls ich das grosse Glück habe und mit dabei zu sein, dann bitter per Post. Schreibe mir dech per PM die Zahlungsmodalitäten.

Martin hat geschrieben: ↑

16.07.2025 18:20

Hallo,

leider hab ich es verpasst, aber sollte es einen 2. Batch geben nehme ich gerne eins.
Grüße Martin

Notiert.

Olix hat geschrieben: ↑

16.07.2025 18:42

Also falls ich das grosse Glück habe und mit dabei zu sein, dann bitter per Post. Schreibe mir dech per PM die Zahlungsmodalitäten.

Ja, SN 0006 wird deine

.
Hallo Stefan

Die sehen aber schnuckelig aus.

So ein ähnliches Gehäuse würde ich mir wünschen für meine MIDI-MATE Interfaces die der HARdwareDoc damals entworfen hat.

Tschüß

Mathy

Hi, ich nochmal...

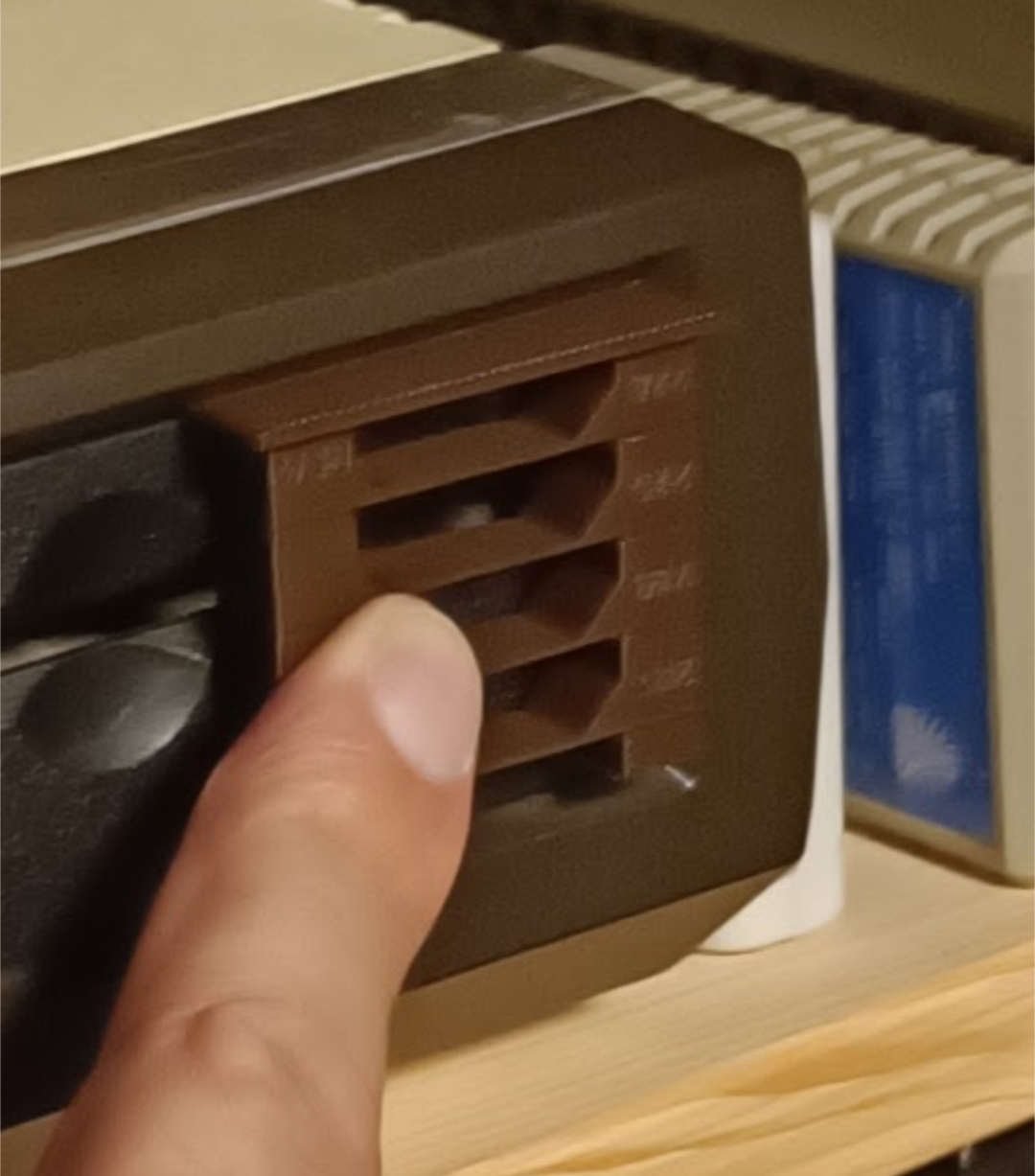

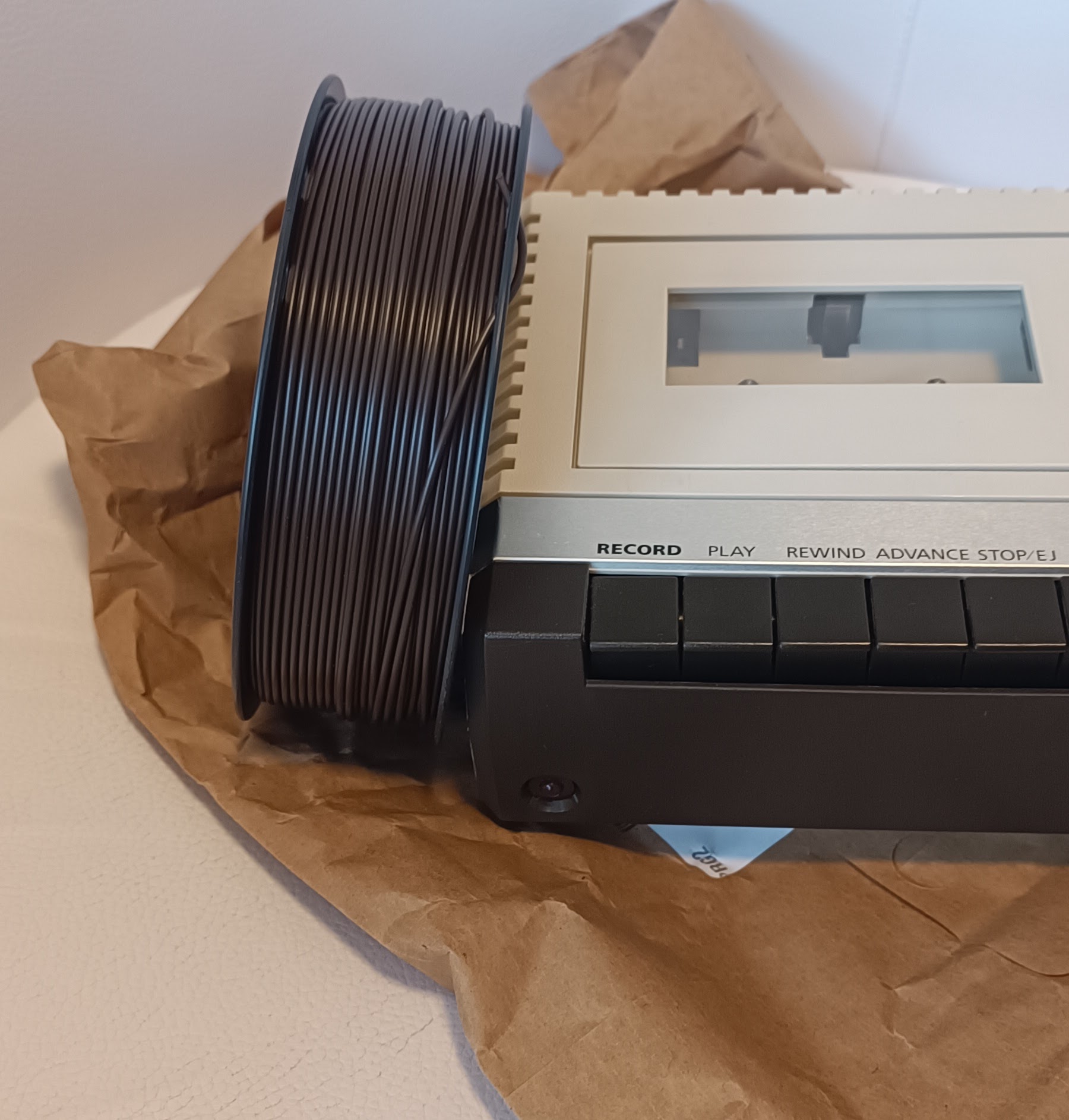

Die Produktion eines zweiten Batches steht fest. Und ich habe erstaunlicherweise DOCH NOCH ein wirklich AtariXL-dunkelbraunes Filament gefunden.
Also werden die Frontblenden nochmal gedruckt!

Nicht 100%, aber 98, finde ich.

Hmm, 98% ?

Jooaahh, naja, sieht eher noch ein bisschen mehr nach Milka Schokoriegel aus ...

Aber Spaß beiseite, ist schon gut geworden...

Gtx.,
andY
