Hallo Leute

Wie einige schon mitbekommen haben, dauert es immer etwas, bis wir auf ein Treffen einen MIDI-Mate Ring am laufen haben. Immer wieder läuft irgendwas aus irgend einem Grund nicht. Meistens löst sich das Problem irgendwann, aber dieses Jahr auf der Fujiama lief es gar nicht. Mit zwei Rechnern bzw. Interfaces lief es, mit 'nem dritte, wenn ich mich nicht irre, lief es ab und zu, aber mit mehr haben wir es nicht geschaft MIDI-Maze am Laufen zu kriegen. Fragt sich natürlich warum.

Deswegen hier mal die Frage in die Runde:

- Kann man per Software (die wahrscheinlich noch geschrieben werden muss) feststellen warum ein MIDI-Mate Netzwerk nicht funktioniert?
- Kann man per Software ( ... ) feststellen wie das MIDI-Mate Interface konfiguriert ist?

Tschüß

Mathy

PS ja, man könnte MIDI-Mate auch per FujiNet spielen. Ich will aber wissen wieso es per MIDI-Mate Interface nicht funktioniert!
PPS kann sein das ich die Frage demnächst auch bei AtariAge reinstellen.

Schlechte / defekte DIN-Kabel?

.
Hallo Marc

Sleeπ hat geschrieben: ↑

28.09.2025 13:28

Schlechte / defekte DIN-Kabel?

Das sieht man aber von aussen nicht. Ich würde gerne per Software rausfinden wo der Fehler steckt.

Tschüß

Mathy

wir hatten vor 40 Jahren (!) beim Aufbauen eines Midi-Rings für Midi-Maze auf dem ATARI ST öfter das Problem, dass irgendjemand das falsche DIN Kabel dabei hatte. Nämlich ein Überspielkabel von der Stereoanlage, wo Pins nicht 1:1 durchgeführt sind sondern vertauscht.
Dann geht das natürlich nicht.

Vielleicht baut ja jemand ein Testgerät aus 2 DIN5 Buchsen, einer CR2032 Batterie, einem Widerstand, eine LED und einem Drehschalter mit 5 Stellungen. Dann kann man Kabelfehler leicht ausschließen.

.
Hallo Florian, Leute

@Florian: Kannst Du mir erklären wie die Schaltung genau funktionieren soll. Ich blick nicht ganz durch.

Ich vermute auch mal, so 'ne Testprozedur nimmt einiges an Zeit in Anspruch wenn man jedes Kabel und jede Ader einzeln Testen muss.

@Alle: Damit weiß man dann ob die Kabel gut sind. Aber immer noch nicht ob's Signal ankommt. Könnte man über eine kleine Routine feststellen, ob das Signal von Rechner X bei Rechner Y ankommt?

Tschüß

Mathy

Mathy hat geschrieben: ↑

03.10.2025 13:11

.
Hallo Florian, Leute

@Florian: Kannst Du mir erklären wie die Schaltung genau funktionieren soll. Ich blick nicht ganz durch.

Ich vermute auch mal, so 'ne Testprozedur nimmt einiges an Zeit in Anspruch wenn man jedes Kabel und jede Ader einzeln Testen muss.

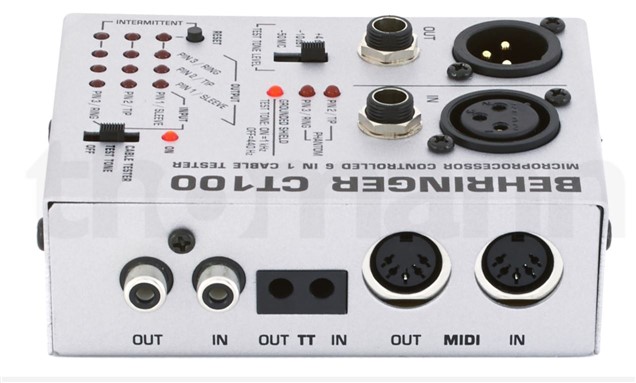

Gibts von Behringer fertig zu kaufen, kann man z.B. bei Thomann kriegen.

Gtx.,
andY

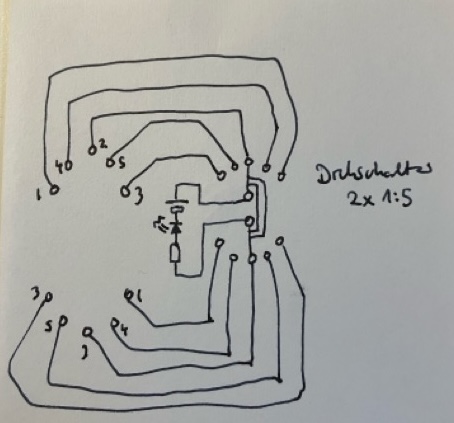

wenn nicht 4-4 und 5-5 verbunden ist sondern 4-5 und 5-4 , leuchtet die LED nicht, wenn der Wahlschalter auf 4 oder 5 steht.
ich bau so ein Ding. Habe die Teile fast alle noch rumliegen.

Es gab übrigens auch DIN-Kabel mit eingebauten Widerständen.

Hier ne umfangreiche Webseite über DIN-Kabel
https://makarateyp.tonbandforum.de/AB/t ... %20Stecker

Gruß
Wolfgang

Hallo Mathy,

das ist wirklich ein kniffliges Problem! Meines Wissens nach gibt es leider keine spezielle Software, die direkt analysiert, warum ein MIDI-Mate Netzwerk nicht funktioniert oder wie das Interface konfiguriert ist. Meistens helfen nur manuelle Checks (Kabel, Stecker, Reihenfolge der Geräte) und eventuell ein MIDI-Monitor-Programm, um die Datenflüsse zu beobachten. Vielleicht könnte jemand mit MIDI-Programmierungserfahrung ein kleines Diagnosetool schreiben. Viel Erfolg beim nächsten Treffen!

Update: alle Teile sind jetzt eingetroffen. Baubeginn!

.
Hallo Leute

Sascha hatte am JHV-Wochenende eine Behringer CT110 (sehe oben das Bild das André gepostet hat) dabei. Leider ohne AA-Batterien (man braucht zwei). Carsten hatte aber zwei AA-Akkus dabei, die ich kurz borgen konnte. Das Gerätchen gefällt mir, aber um die AA's da wieder raus zu kriegen, das war nicht einfach...

Ich habe mich aber für das Behringer CT200 entschieden. Kostet nur etwas mehr. Bestellt bei Muziker in Bratislava, weil ich keine 9 bis 12 Wochen warten wollte oder mehr als das doppelte vom normalen Preis bezahlen. Gestern bestellt, heute schon in Nürnberg, morgen voraussichtlich schon bei mir. Und weil's auf der Homepage von Muziker einen Rabattcode gab, auch noch billiger als sonstwo.

Tschüß

Mathy

PS jetzt bräuchten wir nur noch eine Software um zu testen ob Daten die der eine Rechner sendet auch beim anderen bzw. allen ankommen.

der "MIDI-MAT" ist fertig. Funktioniert einwandfrei. Rechts und links ein 5pol DIN Kabel (180° Pins) einstecken. Schalter einmal in jede Stellung drehen, LED muss immer leuchten. Ader-Reihenfolge ist wie Pin Reihenfolge 1-4-2-5-3 Wem soll ich das Teil schicken, wer baut am häufigsten so einen MIDI Ring auf?

ich habe das Teil an Holger/Wizard gegeben, der häufiger auf Treffen ist als ich. Er kann es ggf an jemanden weiteres übergeben, der Midi-Ring-Meister ist.
