Biete: GAL 16V8 für MSC IDE

GoodByteXL · Beitrag von **GoodByteXL** » 06.05.2026 12:26

Sind als Ersatz bereits gebrannt für MSC-IDE.

2x für U1
2x für U8

Angebote bitte per PN.

GoodByteXL · Beitrag von **GoodByteXL** » 07.05.2026 17:59

GoodByteXL hat geschrieben: ↑
06.05.2026 12:26
Sind als Ersatz bereits gebrannt für MSC-IDE.

2x für U1
2x für U8

Angebote bitte per PN.

Und hier das Foto dazu:

: GAL_MSC_4Stck.jpg (103.95 KiB) 443 mal betrachtet

GoodByteXL · Beitrag von **GoodByteXL** » 15.05.2026 16:27

Habe mir mal das Datenblatt angeschaut. Danach kann man die GALs wohl neu programmieren für andere Zwecke, z. B. als MMU.

GAL16V8.pdf: (710 KiB) 13-mal heruntergeladen

mega-hz · Beitrag von **mega-hz** » 16.05.2026 13:41

Das ist richtig!

Beitrag von **CharlieChaplin** » 16.05.2026 14:45

Hmmm,

wären die eventuell was für 800XE und 65XE mit 130XE Board - wenn man die von 64k auf 128k erweitert und dann den Gate Array Chip benötigt ?

mega-hz · Beitrag von **mega-hz** » 16.05.2026 22:33

ja genau!
Müssen natürlich passend programmiert werden.

Olix · Beitrag von **Olix** » 17.05.2026 11:52

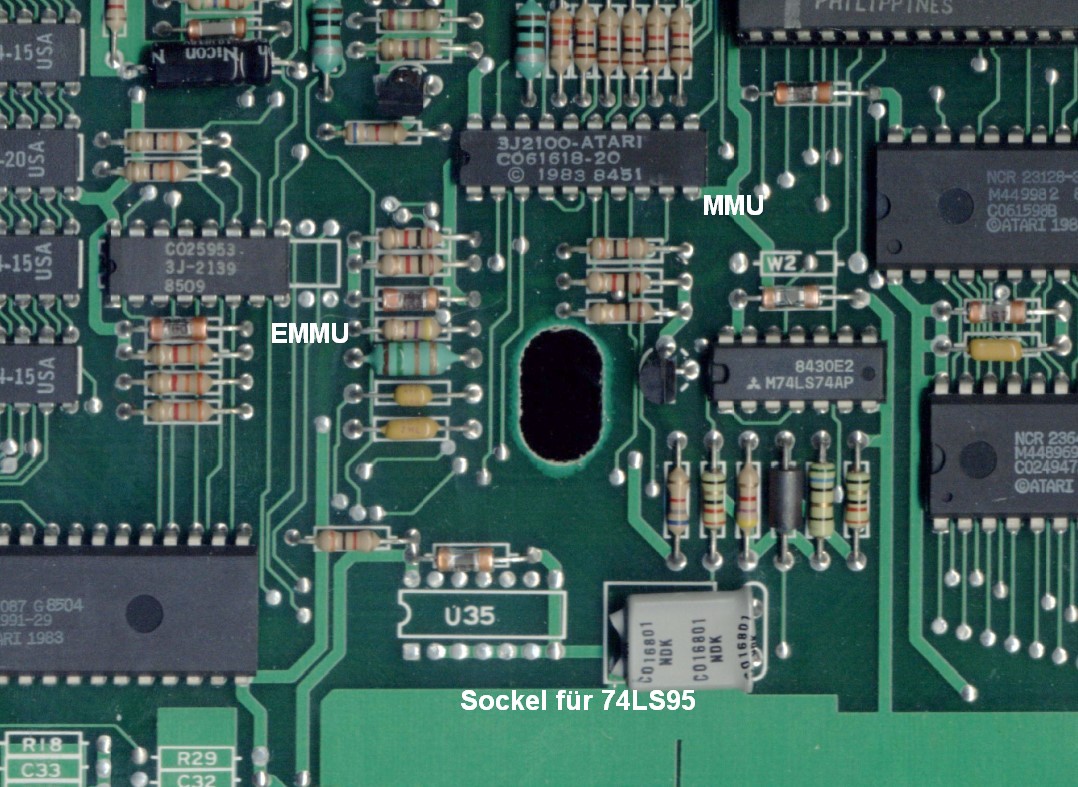

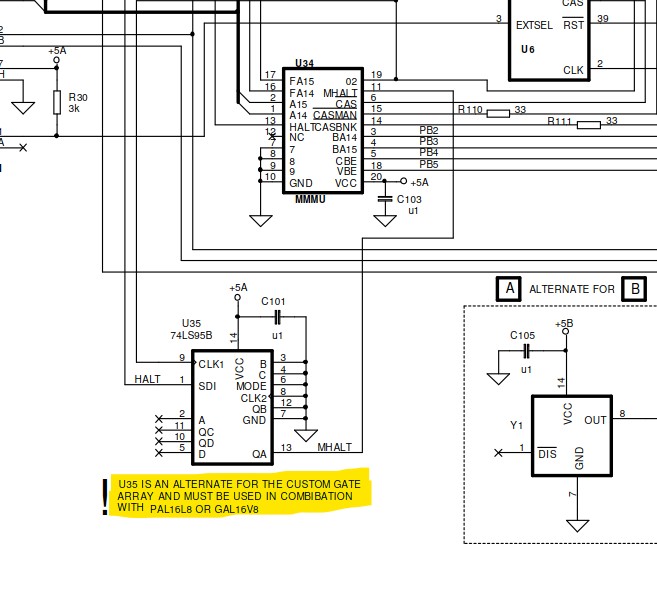

Wenn man einen 130 XE mit einem PAL16L8 oder GAL16V8 als EMMU für die 128KByte Bestückung nutzt, darf man aber nicht vergessen, dass U35 mit einem 74LS95 IC bestückt werden muss.
Nutzt man als EMMU das original CO25953 wird U35 nicht bestückt:

: Bild1.jpg (230.51 KiB) 154 mal betrachtet

: Bild2.jpg (79.19 KiB) 154 mal betrachtet
