Kaltstart-Taster Sammelbestellung

[Olix]

.
@Ich_bins3
Schau mal in dein Postfach und gib mit möglichst bald Antwort.
.

[Marco67]

Moin,
Wenn es noch geht, würde ich 2x Resetplatine und 2x Tastenplatine nehmen.

[wosch]

Ist wie ne Lawine. Irgendwann wären die 100 voll, und dann kommt noch einer
Gruß
Wolfgang

[mega-hz]

JLCPCB hat soviele davon, die verkaufen die sogar!

[mega-hz]

Sorry für den Flüchtigkeitsfehler...
Manchmal ist man sich bei so einfachen Dingen sowas von sicher, daß man etwas übersieht!

Nicht das erste Mal, aber ich gelobe Besserung!

[Tigerduck]

Traditionen sollten erhalten bleiben!

[mega-hz]

nee, solche aber nicht. Das ärgert mich!
Gerade solche Flüchtigkeitsfehler...
Ab sofort wird das Projekt zuerst der QS übergeben !

[Olix]

.
... wollte mich nur mal zwischendurch melden, um Gerüchten vorzubeugen, ich hätte mich mit dem Geld der Sammelbestellung auf die Bahamas abgesetzt.

Leider hängt die Bestellung mit den korrigierten Platinen derzeit am Zoll.
Da die Verzollung aber vom Platinen Hersteller durchgeführt wird, habe ich da keinen Einfluss.

Alle anderen Teile sind schon da und bereits abgezählt, eingetütet und originalverkorkt von Pahlgruber & Söhne.


Da ich ja genug Zeit hatte und mich recht intensiv mit der Schaltung beschäftigt habe, gibt es eine kleine Modifikation:

Anstatt des 150KOhm Widerstandes wird ein 220KOhm Widerstand verwendet. Dadurch erweitert sich der Impuls an der MMU (RD5) von 400ms auf 700ms.
Dadurch hat man eine etwas größere Zeitspanne zum Drücken des Kaltstart-Tasters.

Falls jemand meine Infos im Hardwareforum nicht verfolgt hat: Auf Grund der Beschaltung des Monoflop-ICs (74LS123) wird der RD5 Impuls bereits beim Drücken des Tasters ausgelöst, der eigentliche Reset aber erst beim Loslassen. Aus diesem Grund darf man die Kaltstart-Taste nur kurz drücken:


Kurzer Tastendruck: Der Resetimpuls (gelb) findet während des RD5 Impulses an der MMU (blau) statt. Das OS denkt, es wäre ein Modul eingesteckt und macht einen Kaltstart.


Zu lange gedrückt: Der Resetimpuls (gelb) findet erst nach dem RD5 Impul (blau) statt. Das OS sieht kein Modul (was ja auch stimmt) und macht nur einen Warmstart.

[Olix]

.
Um mir das Warten zu verkürzen, bis die korrigierten Platinen endlich eintreffen, hab ich mal zwei der fehlerhaften Platinen von Hand korrigiert und bestückt.
Zwei Leiterbahnen müssen durchtrennt und 3 Leitungen neu verlegt werden.
Das funktioniert zwar ist aber zeitaufwendig und nicht sehr hübsch. Ich denke da waren die 50 Cent Mehrkosten für eine neue Platine gut angelegt:


Also keine Sorge: Ihr bekommt natürlich eine Fehlerfreie Platine, an der nichts nachgebessert werden muss.
.
.

[Olix]

Funktioniert!
Im Hintergrund kann man auf dem Oszilloskop schön sehen wie der Resetimpuls innerhalb des RD5 Signales liegt.

[Olix]

.
Im Hardwareforum habe ich mal ein paar Fotos gepostet, die verschieden Möglichkeiten für Punkte zeigen, an denen die einzelnen Signale für die Kaltstartplatine ebgegriffen werden können:

https://abbuc.de/forum/viewtopic.php?p=41555#p41555

.

[mega-hz]

Da ich auch noch 50 PCBs mit dem kleinen Fehler übrig habe, würde ich die gerne verschenken an Leute,
denen es nix ausmacht, 2 Leiterbahnen zu trennen und 3 Kabel zu löten.

Porto von 1.40€ wäre ok.
Ich packe dann immer 4-6 Stück in einen Brief!

Zu schade um wegzuschmeissen...

[wosch]

Hi. Ich würde so ein Päckchen nehmen.
Gruß
Wolfgang

[mega-hz]

bitte ne email mit adresse mir schicken!

[Olix]

.
Für alle die Platinen von Wolfram bekommen und selber reparieren wollen.
Hier die Korrekturen:



.

[Independence]

Hallo,
ich bin neu hier und weiss noch nicht einmal, wie ich einen neuen Beitrag erstellen kann. Kann mir jemand helfen?

[Independence]

Ich habe so ca 80 Spiele für Atari 1040 ST, alle ohne Hülle und Beschreibung. Wer Interesse hat, bitte PN an carsten.thiel65@freenet.de

[Olix]

Ich habe so ca 80 Spiele für Atari 1040 ST, alle ohne Hülle und Beschreibung. Wer Interesse hat, bitte PN an carsten.thiel65@freenet.de

... du solltest einfach ein neues Thema im Marktplatz eröffnen:

Screenshot 2026-06-10 200348.png (81.73 KiB) 247 mal betrachtet

Dort schreibst du dann als Überschrift "Verkaufe: 80 Spiele für Atari 1040 ST"
Und darunter nochmal eine genauere Beschreibung.

Und noch ein Tipp: Keine E-Mailadresse im öffentlichen Forum angeben. Sonst wirst du bald mit Spam zugemüllt.
Wer dir Antworten will, kann das über dein persönliches Postfach hier im Forum machen als PM.

... ach ja ... und natürlich herzlich willkommen hier im Forum.
Auch wenn es hier in erster Linie um die 8-Bit Modelle von Atari geht, finden sich hier sicherlich auch viele Liebhaber für deine ST Spiele.

[Olix]

.
Dokumentation
Vorab schon einmal die Dokumentation zu der Sammelbestellung:

Kaltstart-Platine_Auf-Einbau.pdf

(778.5 KiB) 10-mal heruntergeladen

Diagramme der Platine, Bauteileliste und Bilder der Abgriffpunkte für die Signale.

Tastenplatine-Auf-Einbau.pdf

(498.65 KiB) 11-mal heruntergeladen

Beschreibt den Aufbau und Einbau der Tastaturplatine.
Tipps zur Modifikation der Platine mit nur einem Taster.

Funktionsweise.pdf

(473.3 KiB) 10-mal heruntergeladen

Ausführliche Beschreibung der Funktionsweise der Kaltstart-Schaltung.
Etwas viel Text ... aber vielleicht interessiert sich ja jemand für die Details.

Falls es darüber hinaus noch Fragen gibt könnt ihr die gerne im zugehörigen Beitrag im Hardware-Forum stellen:
https://abbuc.de/forum/viewtopic.php?f=3&t=5100

.

[Olix]

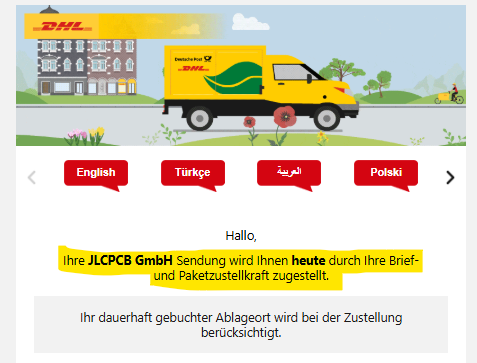

Screenshot 2026-06-11 102118.png (70.58 KiB) 190 mal betrachtet

... dann kann ich die Sendungen am Wochenende fertig machen
.

[Olix]

.

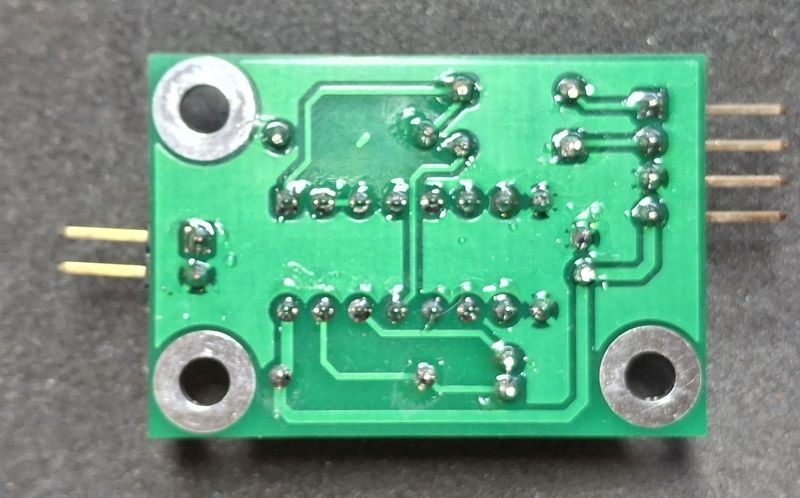

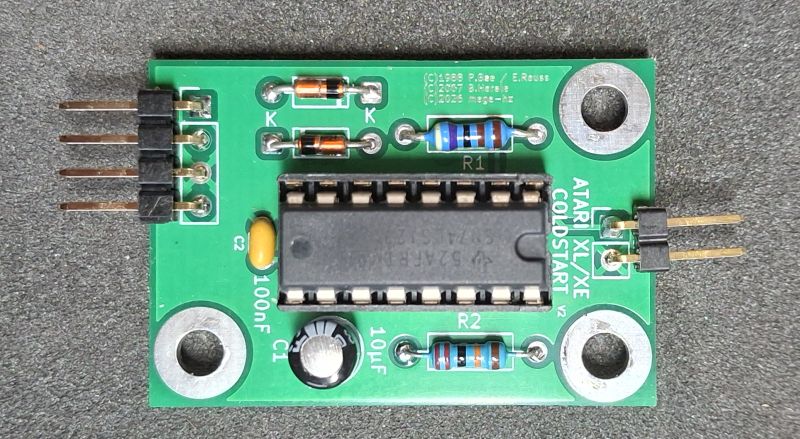

... gerade Feierabend und schnell mal die erste Platine bestückt.



Fnktioniert bestens

[Olix]

.

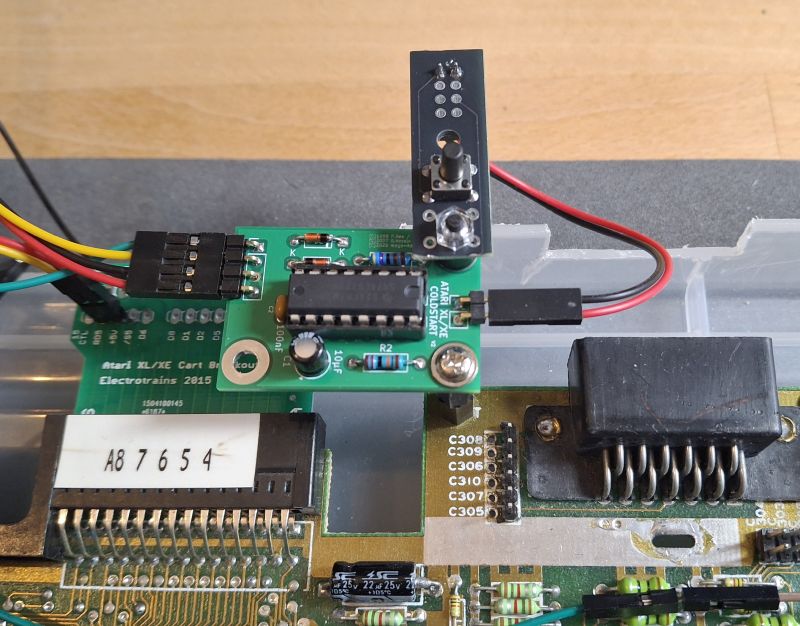

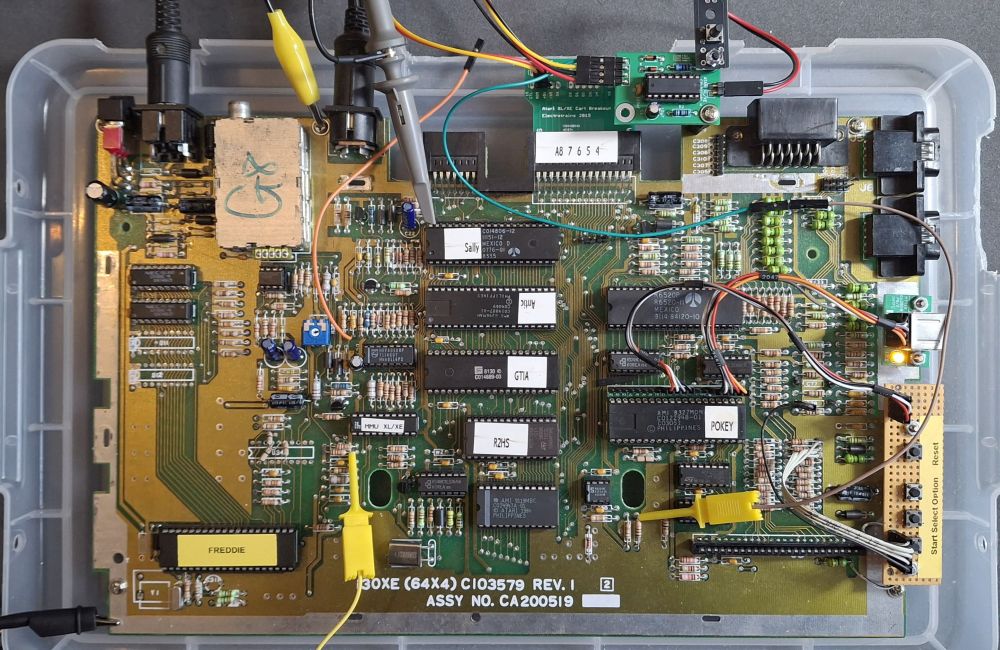

... gleich mal in mein Testboard integriert ...



... und Testvideo erstellt.

Erst erfolgt ein normaler Warmstart über die reguläre Reset-Taste.
Im Hintergrund auf dem Oszi kann man den Resetimpuls sehen. Das RD5 Signal (blau) bleibt low.

Danach dann über die Kaltstartplatine ein Reset.
Wieder auf dem Oszi zu sehen, der Reset-Impuls (gelb) - aber diesmal innerhalb des RD5 Signals auf Hi.

Und abschließend nochmal ein Warmstart.
.

[Olix]

.

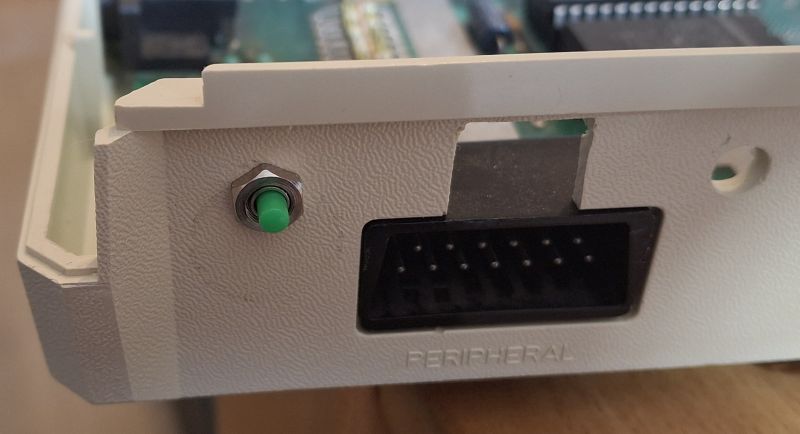

Falls jemand einen normalen Taster in das Gehäuse einbauen will oder muss.

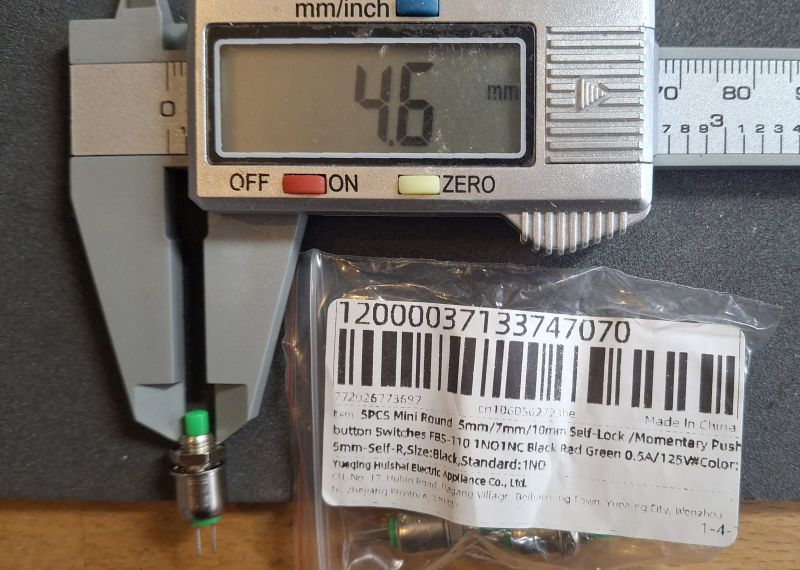

Den kleinsten mit Schraubgewinde den ich gefunden habe ist der Hier:


benötigt eine 5mm Bohrung. Und das Gewinde ist mit 3,2mm gerade lang genug für das XL Gehäuse.


Ich habe ihn bei Aliexpress gefunden:

https://de.aliexpress.com/item/10050064 ... pt=glo2deu
.

[Burkhard]

Wenn noch möglich, würde ich gerne noch 3 Kaltstart-Platinen für mich ordern. Ich mußte mich leider von der Idee verabschieden, Bernhard Pahls Mini-Mods auf einer Platine zu vereinigen, und da ich ROM Simulation nicht brauche, und auch alters- und gesundheitsbedingt nur kaum noch mit Lötkolben umgehen kann, wäre Eure Platine die beste Alternative für mich.
Wie teuer ist sie jetzt eigentlich, ich vermute, mit 2,50 €, wie im anderen Thread am Ende für den Bausatz angegeben, werde ich wohl nicht für fertig gelötete PCB rechnen dürfen.

@Olix
Bitte vermittele mir ggfs. per PN eine Bankverbindung und die Gesamtkosten inklusive Versand mit, damit ich die erforderliche Vorkasse per Überweisung regeln kann, ich kann nur auf dieser Art bezahlen!

[Olix]

@Burkhard: Das bekommen wir hin. Ich schreib dir eine Nachricht.

[Olix]

,
Ich war noch fleissig:


... die ersten 10 Sendungen gehen morgen früh in den gelben Kasten.

Sie Auswahl der 10 ist rein Zufällig:
Khalo, wosch, CharlieChaplin, kgo, DjayBee, Brechreiz, Sleeπ, slx, Tolot, pps

[Olix]

.
Atarianer1 und Burkhard:

Schaut mal in euer privates Postfach hier im Forum ... ihr habt eine Nachricht von mir.
