Stecker für DSP Anschluss Jaguar

[Tigerduck]

Hi,

ich möchte mir für meine Raubkatze ein JagLink basteln. Ist ja eigentlich nicht so schwierig, aber ich finde nirgends die entsprechenden Stecker.
Das originale JagLink ist ja nicht zu bezahlen...


Dachte schon ich könnte dafür den C64 Kassettenstecker nehmen, der hat zwar die 12 Kontakte, aber ist von der Bauform leider zu groß...

Für sachdienliche Hinweise die zur Beschaffung des Steckers führen gibt's unendlichen Dank von mir!

[andymanone]

Hi Tigerduck,

der externe DSP- und Video-Port haben einen Rasterabstand von 2,54mm (0,1").

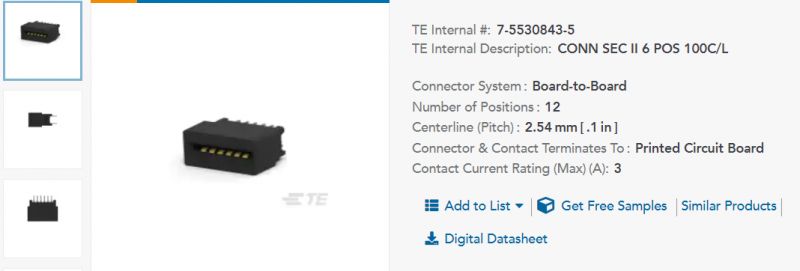

Schau doch mal nach Tyco Electronics " TE 7-5530843-5", der sollte passen.

Alternativ fallen mir als Stecker da nur noch die Oldschool Lösungen ein,
also ein altes 5,25" Floppykabel aus der Bastelkiste oder ein ISA-Slot Connector von
einem alten Mainboard oder neu vom Elektronikhändler Deines Vertrauens ....

Beide müssten dann entsprechend auf die 2x6 Pin-Länge noch angepasst werden.

Gtx,
andY

[pps]

Ja ISA sollte passen. Die ICD CatBox wird auch damit angestöpselt an den Jaguar.

[andymanone]

Hi,

ich möchte mir für meine Raubkatze ein JagLink basteln. Ist ja eigentlich nicht so schwierig, aber ich finde nirgends die entsprechenden Stecker.
Das originale JagLink ist ja nicht zu bezahlen...


Dachte schon ich könnte dafür den C64 Kassettenstecker nehmen, der hat zwar die 12 Kontakte, aber ist von der Bauform leider zu groß...

Für sachdienliche Hinweise die zur Beschaffung des Steckers führen gibt's unendlichen Dank von mir!

Hi Tigerduck,

es kam garkein Feedback mehr von Dir...

Welche der Lösungen hast Du denn jetzt präferiert ?

Gtx.,
andY

[Tigerduck]

Hi andymanone,
im Gegensatz zu manch' anderem hier habe ich noch ein Leben außerhalb des Retrocomputing... (man beachte die Benutzung eines Smilies!)
Der Anbieter, den du aufgeführt hast, versendet anscheinend nur an Gewerbliche (oder sehe ich das falsch?)
Einen ISA-Connector habe ich noch nicht in meinen Kramkisten ausfindig machen können.

Aber ich bin weiterhin an dem Thema und werde meine Lösung dann natürlich hier präsentieren...

[andymanone]

Ich habe den Smiley "beachtet", aber ich kann Dir sagen, man(n) kann auch ALLES unter einen Hut bringen !
Fulltimejob, erfülltes Familienleben und Hobby/Hobbies (und ich habe da sogar mehr als nur ATARI )

Aber zurück zum Thema :

Der Anbieter, den du aufgeführt hast, versendet anscheinend nur an Gewerbliche (oder sehe ich das falsch?)

Das ist nicht der Anbieter, sondern der Hersteller .

Das war lediglich die "Referenz" für Dich, um dann nach einem passenden Händler zu suchen (Mouser, whatever ).

Gtx.,
andY

[Marcus]

Eine Steckleiste in dieser Art müsste passen:
https://arcadeclassic.de/de/arcadeclass ... 10x10.html

Leider 2x10 Kontakte.
Müsste man also einkürzen.
Oder man nimmt eine Leiste mit mehr Kontakten und deckt damit gleichzeitig die zweite Anschlussleiste mit den Videosignalen ab.

[Tigerduck]

Es ist vollbracht!

Hab' mir die Steckleiste bei Mouser besorgt.

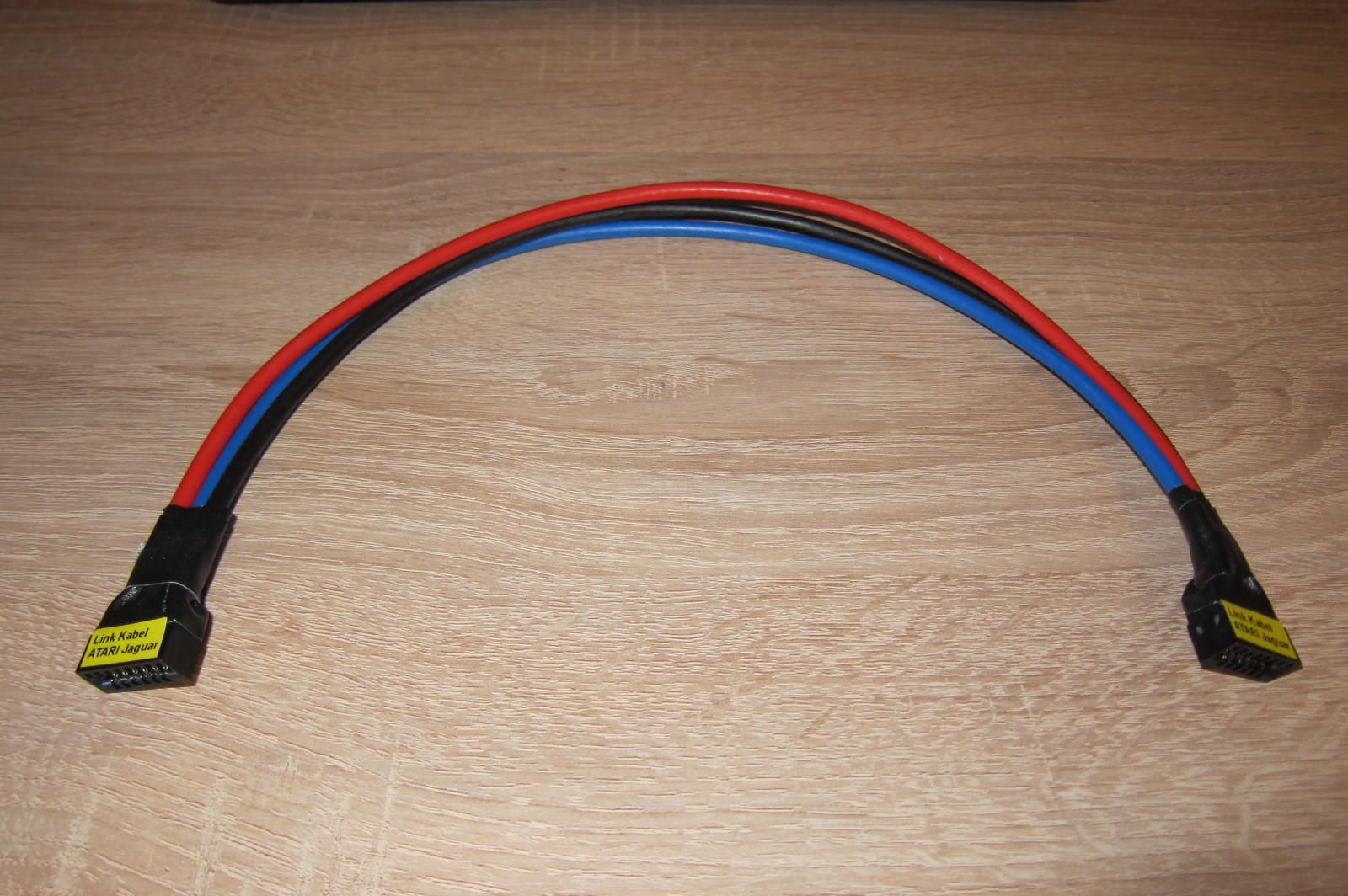

Das fertige Kabel sieht jetzt so aus:

Die dicken Kabel hab' ich genommen wegen der Abschirmung. Angeblich ist der Jaguar da sehr empfindlich.
Außerdem gibt's ja da noch den UART-Bug, der mit guter Abschirmung vielleicht weniger oft auftritt.
Jedenfalls funktioniert das Ganze und ich kann mich jetzt Doom zu zweit spielen.

Danke noch mal an alle Tippgeber!

[Tigerduck]

Ach ja, ich hab' ein paar mehr genommen von den Steckerleisten für den DSP-Anschluß.

Falls jemand Bedarf hat...

[andymanone]

Es ist vollbracht!

Hab' mir die Steckleiste bei Mouser besorgt.
Das fertige Kabel sieht jetzt so aus:
Die dicken Kabel hab' ich genommen wegen der Abschirmung. Angeblich ist der Jaguar da sehr empfindlich.
Außerdem gibt's ja da noch den UART-Bug, der mit guter Abschirmung vielleicht weniger oft auftritt.
Jedenfalls funktioniert das Ganze und ich kann mich jetzt Doom zu zweit spielen.

Danke noch mal an alle Tippgeber!

Ahh sehr schön, Kabel sieht gut und solide aus !

PS: Freut mich, dass ich helfen konnte .

Gtx,
andY

[pps]

Es ist vollbracht!

Hab' mir die Steckleiste bei Mouser besorgt.
Das fertige Kabel sieht jetzt so aus:
Die dicken Kabel hab' ich genommen wegen der Abschirmung. Angeblich ist der Jaguar da sehr empfindlich.
Außerdem gibt's ja da noch den UART-Bug, der mit guter Abschirmung vielleicht weniger oft auftritt.
Jedenfalls funktioniert das Ganze und ich kann mich jetzt Doom zu zweit spielen.

Danke noch mal an alle Tippgeber!

Cook, die haben Dir die Stecker ja sogar nach Wunsch beschriftet :duckundweg:

[Tigerduck]

Damit, wenn ich in 5 Jahren das Kabel aus der Wühlkiste ziehe, wieder weiss was man damit macht...

[andymanone]

Cook, die haben Dir die Stecker ja sogar nach Wunsch beschriftet :duckundweg:

Bei den Preisen, die Mouser aufruft, ist das doch eine Selbstverständlichkeit !

Gtx.,
andY
