Erfahrungsaustausch 600XL-Remake Bestückung

[RetroCoder]

Kann ich auch die Wierderstaende raus loeten und ueberbruecken?
Wird das funktionieren?

Hallo,
....das werde ich mal ausprobieren - ich hab noch ein paar von den Teilen.

Viele Grüße,
Jens.

Hat das raus loeten der wiederstaende geklappt?

[RetroCoder]

Was fuer ein AV Kabel soll ich fuer den 600xl+ kaufen?

[JoSch]

Hi.

Auf der H.A.T.Z. habe ich endlich Zeit gehabt, den 600XL+ zusammenzulöten. Ich habe jetzt alle Komponenten drauf, aber die Atari-Chips fehlen noch.
Ich hatte allerdings Probleme die korrekte Orientierung der SOIC-Chips zu erkennen, da bei meinen kein aufgedruckter Punkt oder eine Delle im Gehäuse zu sehen.
Kann mir da jemand sagen, wie ich die Orientierung der Chips korrekt mache?

[Erhard]

.

SOIC-Chips

Ich kann mich derzeit an keine Chips dieses Formats auf dieser Platine erinnern ...

Welche sollen das sein?

Erhard

[JoSch]

.

SOIC-Chips

Ich kann mich derzeit an keine Chips dieses Formats auf dieser Platine erinnern ...

Welche sollen das sein?

Erhard

FMS6400 und DG419LEDY.

[Brechreiz]

Die haben normalerweise eine abgeschränkte Kante auf der Längsseite. Also wenn die Kante auf der linken Seite ist, ist Pin 1 links oben.

VG Jürgen

[Erhard]

Also, wenn ich das richtig sehe - haben meine eine Kerbe ...

aber hey, ohne Microskop würde ich nicht mal die Chips sehen



[JoSch]

Ich habe es mit sehr großer Verstärkung angeschaut und mir ist nichts aufgefallen. Das könnte noch in die Aufbauanleitung

[edelro]

.
Aber die abgeschrägte Kante ist doch klar zu erkennen

[mega-hz]

meistens ist Pin 1 unten links, wenn man die Schrift richtigrum lesen kann.

[JoSch]

.
Aber die abgeschrägte Kante ist doch klar zu erkennen

Darauf hatte ich beim Aufbau nicht geachtet, deswegen muss erstmal meine Mikroskopkamera auskramen und nachschauen.

[edelro]

meistens ist Pin 1 unten links, wenn man die Schrift richtigrum lesen kann.

Für diesen Gehäusetyp ist die abgeschrägte Kante entscheident, egal wie die Schrift aufgetragen ist.

duck und weg

[Olix]

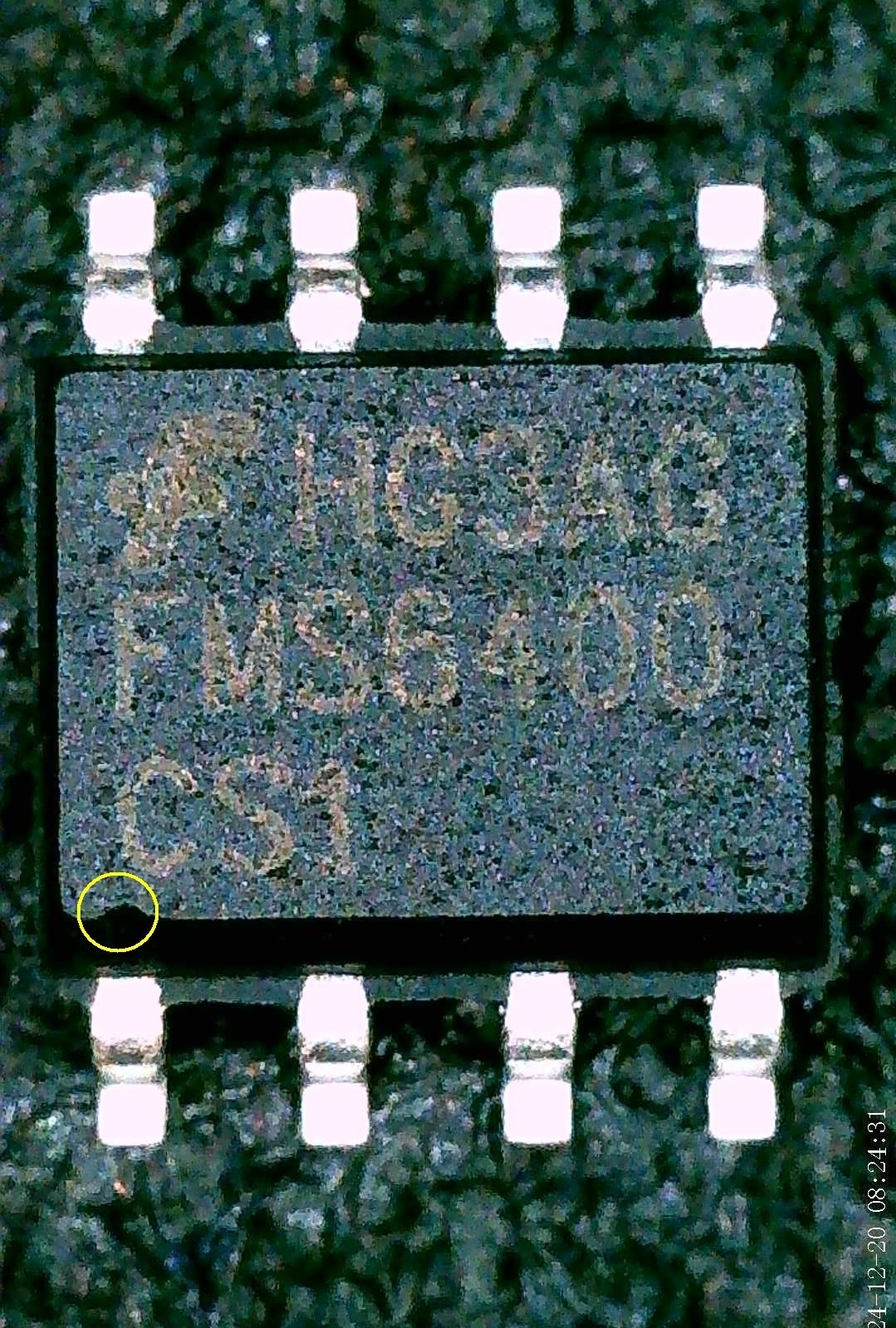

Von dem FMS6400 wurden in den Bausätzen mehrere verschiedene Typen verteilt. Bei manchen ist tatsächlich die kleine Einkerbung nur mit viel Fantasie erkennbar. Aber bei allen Variationen gilt, dass wenn man den Baustein so vor sich legt, dass man die Beschriftung lesen kann, dann ist Pin 1 vorne links:


[Olix]

Ich habe es mit sehr großer Verstärkung angeschaut und mir ist nichts aufgefallen. Das könnte noch in die Aufbauanleitung

Gute Idee. Ich werde das entsprechen ergänzen.

[JoSch]

Ok, ich habe mal nachgeschaut. Den DG419 habe ich richtig rumaufgelötet und der FMS muss anders rum. Naja, habe ja noch ein paar Chips zu programmieren
