ich habe Probleme mit meinen Multiplexer-Modulen.

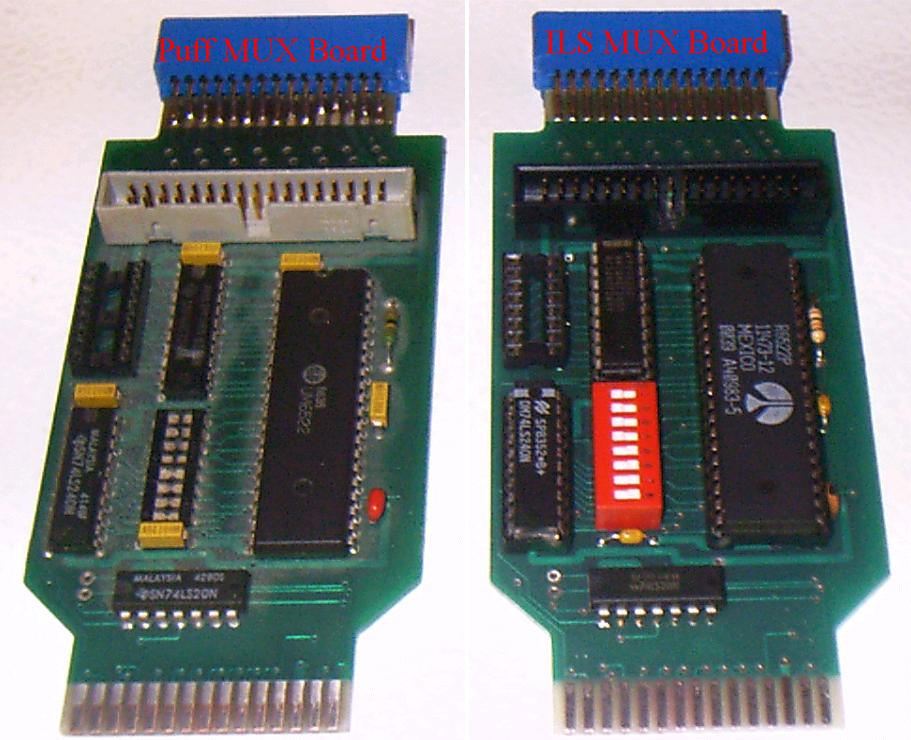

Die sind relativ lang, fast doppelt so lang wie ein normales Steckmodul und am hinteren Ende wird ein 34-poliges Flachbandkabel eingesteckt, was zu den nächsten Rechnern geht. Rein mechanisch gesehen also eher eine Katastrophe.
- multiplexer-module.jpg (113.83 KiB) 375 mal betrachtet
Das geht so lange noch einigermaßen, wenn die in einen XE-Computer eingesteckt werden, womit sie ja quasi auf dem Tisch liegen.
Steckt man aber zuerst einen Freezer oder ein IDE+2 in den XE, dann wird der Modulschacht hochkant herausgeführt, womit das Modul dann auch hochkant eingesteckt ist. Ein kleiner unabsichtlicher Ruck am Flachbandkabel und die Platine bricht.
Folglich würde ich die Verbindung zwischen dem Multiplexer-Modul und dem Steckplatz im Freezer / IDE+2 gerne flexibel gestalten.
Dafür bräuchte es aber unter anderem einen Steckkartenverbinder (s. Reichelt STECKER EC26), aber in 2 x 15 polig. Die gab es früher in 2 x 17 polig für die Datenkabel von 5,25" Diskettenlaufwerken. In 2 x 15 polig konnte ich die bislang nicht finden. Am anderen Ende dieses Kabels müßte dann ein Stück Platine sein, was in den Modulschacht gesteckt wird.
Eine sehr viel schönere Lösung könnte sich ergeben, wenn die Steckmodule kompakter gemacht werden könnten. Eine 65C22 VIA in PLCC nimmt deutlich weniger Platz ein als eine in DIP40.
Irgendwelche Ideen, wie man hier die Kuh vom Eis bekommt?
