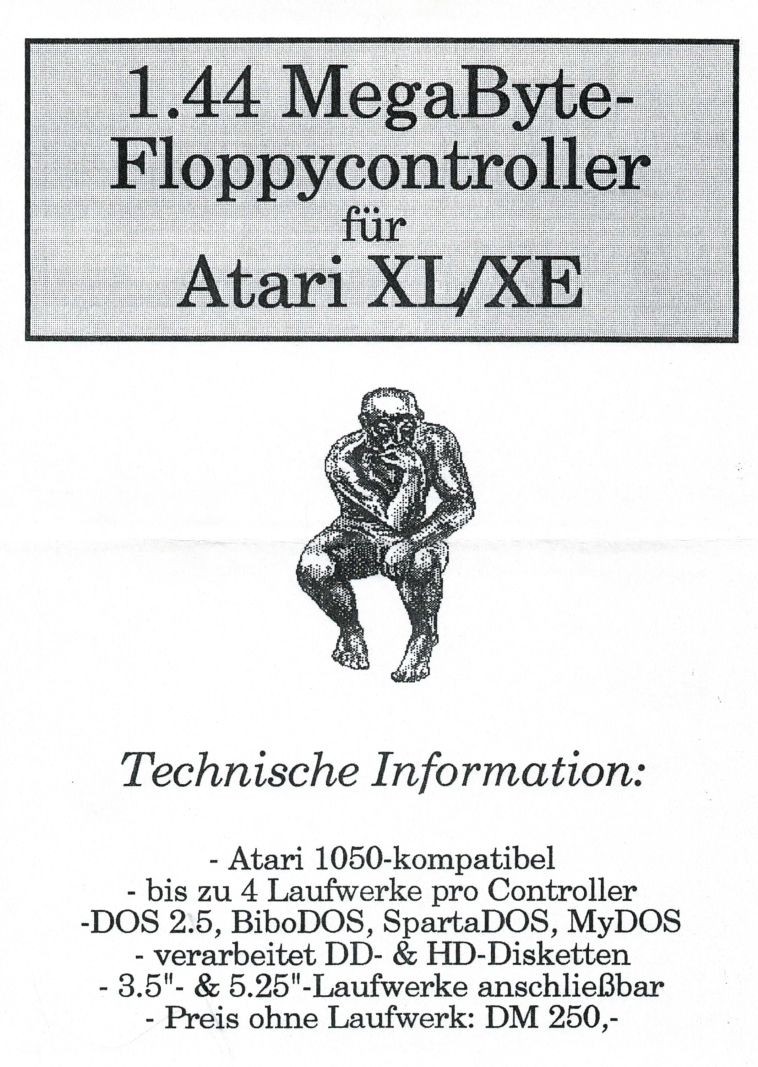

HDI: OS und Doku
von Erhard » Mo 27. Jul 2020, 09:32
Hi,
aufgrund einiger Arbeiten in den letzten Tagen hier ein paar Sachen zu eurer Verfügung.
1) Firmware
Stand v.282, enthält zwei Korrekturen, gültig für das HDI mit 4 MHz CPU (es gab einen Nachbau mit 2 MHz). CRC heißt, daß im EPROM die Prüfsumme gesetzt und damit aktiv ist. HDI OS v.282 (4 MHz)
2) Bestückungsplan Bestückungsübersicht
3) Schaltplan
Hier hab ich gerade einen Fehler in der Zeichnung gesehen: /DC ist ein Ausgang des Laufwerks und somit ein Eingang des HDI Schaltplan
---
Bitte beim Teac FD-235 HF die Jumperstellung prüfen, falls Du das mit dem Jumpern HHI, LHI, HHO und OP hast.
Ich hatte gerade ein HDI zur Überprüfung hier und da war HHI gesetzt. Das ist aber falsch, gesetzt werden muß OP.
Die Jumper bedeuten bei dem Laufwerk Folgendes:
HHI: Pin 2 Eingang, HI = HD
LHI: Pin 2 Eingang, LO = HD
OP: interner Sensor steuert HD-Disk-Erkennung, darf nicht gleichzeitig mit HHI oder LHI gesetzt werden
HHO: Pin 2 Ausgang; Hi = HD
---
Noch ein Tip zum HDI: Empfohlene Software
PERCOM.COM
============
Formatieren mit dem Hilfsprogramm PERCOM.COM von der Phoenix Soft Crew. Ich hab eine Version mit einem Fix erstellt, da das Original ein bestimmtes Register beim Start nicht nullt.
FMTDIR.COM
============
Da PERCOM.COM kein Inhaltsverzeichnis erstellt kann man dies mit diesem Programm aus dem Lieferumfang der Blackbox. Ich habe von Bob die Erlaubnis, dies mit dem HDI auszugeben. FMTDIR.COM kann nur DD, in den Formaten MyDOS und SpartaDOS bis 16 MB -1 Sektor.
S18B.COM
============
Ein von mir geschriebener CLI Sektorkopierer. Läuft unter SpartaDOS X33B und nutzt dessen HighSpeed. Kann bis 65535 Sektoren.
CU, Erhard
