Einbau SpectreAV

[Manfredini66]

Ich habe schon eine Weile mit der SpectreAV Video-Erweiterung geliebäugelt. Nach dem Beitrag von Andreas im letzten Magazin (Nr. 158, Nr. 3/24 ab Seite 6) habe ich das Teil bei Lotharek bestellt und in meinen 800XL eingebaut.
Meine Erfahrungen möchte ich hier weitergeben. Die Beschreibung von Andreas war beim Einbau sehr hilfreich, da die Hinweise auf Lothareks Seite sehr spärlich sind. Allerdings hat sich ein kleiner Fehler eingeschlichen. Der Widerstand, an dem die Verbindung zur GITA Pin 21 hergestellt wird, ist R45 und nicht R41. Die Lagebeschreibung (5 Widerstand von links) stimmt aber.
Ich habe zusätzlich den Steckverbinder an dem die Videosignale anliegen ausgelötet, da die Erweiterung ja nicht ständig ein- und ausgebaut wird. Das Kabel für das S-Video-Signal habe ich an der Modulführung auf die Leiterseite geführt und dort an den Steckverbinder gelötet.

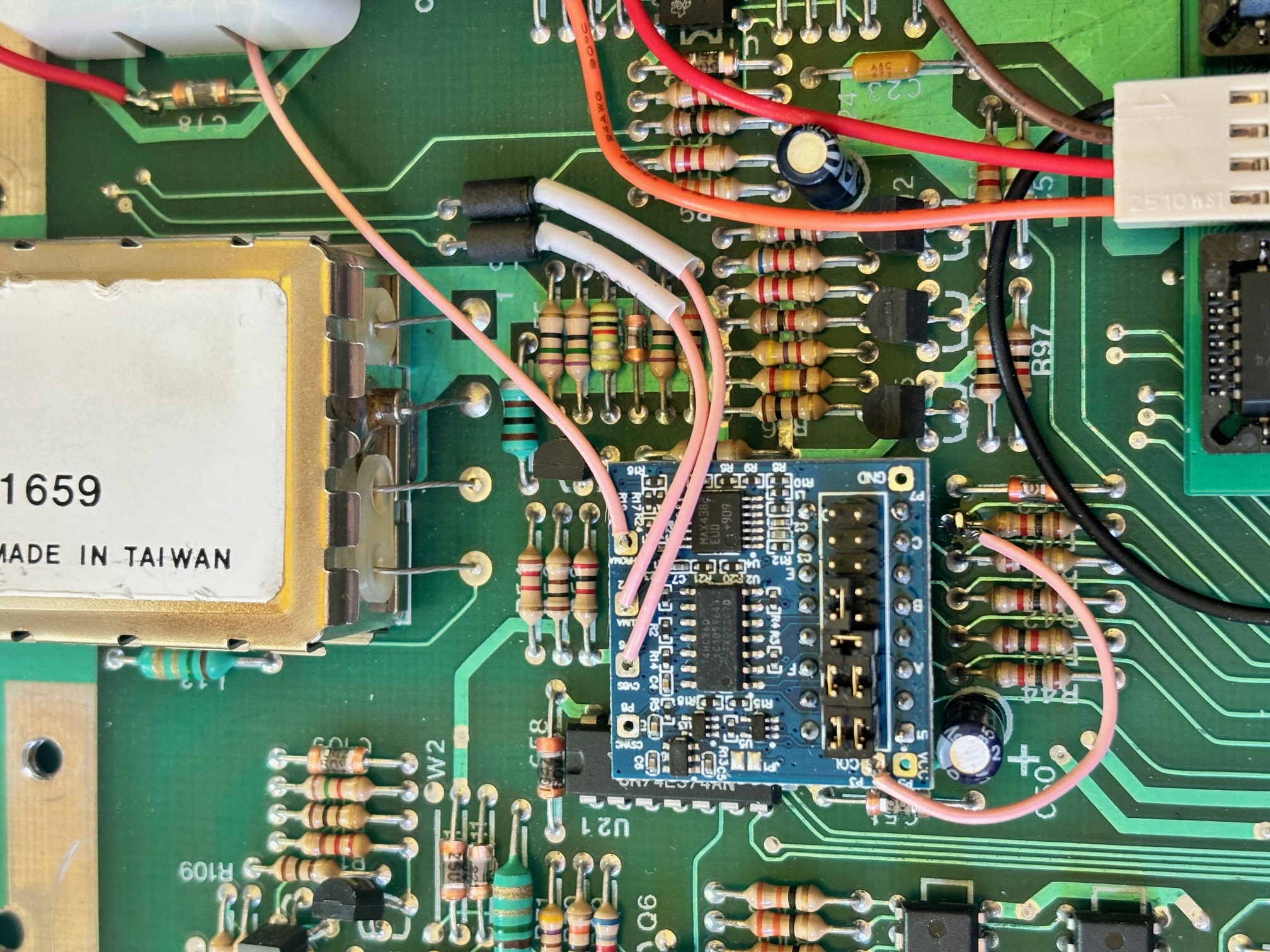

Die Bilder zeigen die Einzelheiten.
Das Bild ist an meinem Flachbildfernseher ohne S-Video nur mit FBAS sehr gut. Ich kann den Einbau nur empfehlen.

Gruß
Manfred

[dl7ukk]

Glückwunsch,

Joachim hatte auch einen Fehler gefunden. Entschuldigung bitte, ich bin einfach kein Schreiberling. Die Infos schwirren einfach in meinem Kopf rum und auf dem Papier kommt dann mitunter etwas anderes an.

Mir gefiel SpectreAV auch, darum gab es die paar Zeilen dazu.


dl7ukk

[whomper]

I have a SpectreAV in my 1200XL and had faint jail lines on screen, could not figure out why. There are almost no guides on SpectreAV installation.

When I looked in the UAV documentation, it was suggested to disconnect C103 & C104, that are related to the video outputs to the 5 DIN. Removing those two capacitors removes the jail lines and the picture is clear.

Looking at the 800XL circuit diagrams, it seems there are no similar capacitors, so perhaps it's just a 1200XL issue.

[markus666]

Hi,

danke für die Bilder. Das hat meinen Zweifel bestätigt. Ich habe vorsichtshalber nachgemessen und bin auch auf R45 gekommen.

So sauber, wie bei Dir ist mein Bild allerdings nicht. Ich habe einen Schatten hinter der Schrift (siehe Anhang)


Kann man da wo noch nachtunen?

Noch eine Frage: habt Ihr das obere Abschirmblech ausgeschnitten oder einfach weggelassen? Das Spectre ist mit Sockel nämlich ein wenig zu hoch.

Danke und lg

[Manfredini66]

Das Abschirmblech kannst du weglassen, das gibt keine Probleme.

Einstellmöglichkeiten gibt es am SpectreAV nicht. Es ist wichtig, dass Du ein vernünftiges Kabel zum Monitor benutzt.

Gruß
Manfred

[Olix]

Das verwendete AV-Kabel hat übrigens auch einen sehr großen Einfluss auf das Bild.
Mit einem schlechten (einfach geschirmten oder schlimmer gar nicht geschirmten) Kabel nützt die beste Bildaufbereitung nichts.

Dazu gibt es aber hier im Forum schon einige Abhandlungen.
