Erledigt: Sammelbestellung 600XL Remake Platine und Bauteile

[Olix]

.
Ganz blöde Frage, aber ich kann sie mir nicht länger verkneifen:
Könnte man sich das Gehäuse auch 3D-drucken?
.

.
Ich fürchte das wird nicht so einfach sein ... und dann braucht man ja auch die passenden Pins/Federn

Also ich denke, da ist der Aufwand deutlich größer, als bei der Umbauaktion von 2 vorhandenen 12-poligen Buchsen. Oder dem kürzen einer 26 poligen Buchse.

Aber ich bin kein 3D-Duckexperte und gebe hiermit die Frage an solchige weiter ...

[Olix]

... morgen früh gehen die nächsten 10 Pakete auf die Reise:

Müssen nur noch frankiert werden.


[Kveldulfur]

Hallo,

mein Paket ist heute angekommen.
Vielen Dank!

Grüße
Janko

[Brechreiz]

Hallo Oliver,

tu mir doch bitte die Tastaturbuchse dabei (wenn noch vorhanden). Mail unterwegs.

Vielen Dank!

VG Jürgen

[Olix]

.
... alle Anfragen bezüglich Tastaturbuchse 26 pol. sind notiert und können erfüllt werden.

Morgen schreibe ich alle an, schaffe ich heute nicht mehr.
Hier aber noch ein paar Bilder zu der Buchse.
Ich habe mal eine entsprechend bearbeitet, also 2 Federn raus und mit Elektronik Seiteschneider vorsichtig das Ende abgeknipst und abgefeilt.
Passt dann ohne Probleme und der Vorgang ist in zwei Minuten erledigt:



[Mathy]

.
Hallo Oliver

Ich fürchte das wird nicht so einfach sein ... und dann braucht man ja auch die passenden Pins/Federn

Die könnte man ja aus den 12 oder 26 poligen Buchsen rausholen. Du schreibst ja das man ganz einfach zwei Pins aus den 26-poligen Buchsen rausnehmen kann. Geht dann wahrscheinlich auch mit den 12 Poligen Buchsen. Wenn man sich jetzt 'ne Buchse für 24 Polen (Pins/Federn, nicht Einwohner Polens ) drucken (lassen) könnte, braucht man keine Buchsen zu bearbeiten und läuft auch nicht das Risiko das sich nachher alles Rot färbt...

Tschüß

Mathy

PS das heisst nicht das Du (oder Jürgen) das machen sollst!!

[Sleeπ]

Also ich denke, da ist der Aufwand deutlich größer, als bei der Umbauaktion von 2 vorhandenen 12-poligen Buchsen. Oder dem kürzen einer 26 poligen Buchse.

Aber ich bin kein 3D-Duckexperte und gebe hiermit die Frage an solchige weiter ...

Eigene Druckerfahrungen habe ich jetzt auch nicht, aber wenn ich mir das 3D-Druckzeugs bei uns auf der Arbeit so ansehe (wir haben schon etwas "größere" Drucker), würde ich auch Probleme bei der Genauigkeit erwarten. Ich kann mir nicht so recht vorstellen daß man mit gängigen Privatdruckern so kleine Teile so exakt drucken kann daß das fuktioniert / die Fredern gut reingehen und an ihrer Position gehalten werden.

[kgo]

Ich könnte mir schon vorstellen, dass man das Gehäuse auch drucken kann. Eine höhere Genauigkeist kann man ja hinbekommen, wenn man von der Standard (0,3mm) auf eine feinere Düse (0,1mm) wechselt. Es erfordert aber vermutlich dennoch viel Zeit um die richtigen Parameter für das genaue Verhalten des Materials herauszufinden. Einfacher wird es wirklich sein, z.B. mit einem Dremel und einer kleinen Trennscheibe mit zwei sauberen Schnitten zuerst das Ende und dann die überschüssigen Kontaktreihen abzutrennen. Dann könnte man ggf. sogar das Ende für einen sauberen Abschluss wieder ankleben. Ist erstmal nur Theorie - kommt auf einen Versuch an...

[edelro]

.
....
das Risiko das sich nachher alles Rot färbt...

Tschüß

Mathy

Was soll sich denn da "Rot färben" ??

[Mathy]

.
Hallo Edelro

Was soll sich denn da "Rot färben" ??

Alles wo das Blut hintropft bzw. was man mit blutigen Fingern anfasst.

Tschüß

Mathy

[edelro]

.


Alles wo das Blut hintropft bzw. was man mit blutigen Fingern anfasst.

Tschüß

Mathy

Du sollst nicht dich bearbeiten!
Wie schon mal geschrieben, es ist nichts für Grobmotorige, schon garnicht die Pinne entfernen und wieder eindrücken.

[mega-hz]

... morgen früh gehen die nächsten 10 Pakete auf die Reise:

Müssen nur noch frankiert werden.


hattest Du bei meinem Paket dran gedacht, die 1000x 100nF's mit reinzulegen?

[Olix]

.
hattest Du bei meinem Paket dran gedacht, die 1000x 100nF's mit reinzulegen?
.

.
... da denke ich natürlich dran, aber bei dem Schwung war dein Paket noch nicht mit dabei

Geht aber noch diese Woche mit raus!

[Olix]

.
Tastatur Buchsenleisten 26 pol.
.
Sorry, für die späten Antworten auf Euere Anfragen, aber das Packen der Pakete hält mich gerade ganz schön auf Trab

Bevor ich den Überblick verliere, hier noch eine Liste der von mir erfassten Buchsen-Leisten:

Code: Alles auswählen

Dr. Irata   1x
kgo         1x
BöserWatz   3x
Brechreiz   1x
Atari4Fan   2x
HCler       1x
commander   2x

Wie immer: falls ich wen vergessen habe oder kurzfristig jemand noch eine Leiste haben möchte (einige wenige gehen noch) bitte Mail an mich.

Update: Die Liste erfasst nicht alle Personen aus der ersten Bestellrunde.

[DjayBee]

Ich hab dir schon das Geld überweisen.

[mega-hz]

Wenn man die 26poligen noch bekommen kann, sollte man einige auf Lager legen...

[Olix]

Wenn man die 26poligen noch bekommen kann, sollte man einige auf Lager legen...

Das waren vermutlich die letzten.

Ich habe sie von Overange (über AtariAge) und der hat sie von einem Verkauf bei EBAY.
Aber die Quelle ist inzwischen versiegt und weder er noch ich haben einen Händler gefunden der noch die 26 poligen hat, genauso wenig wie die original 24 poligen.

Von daher bleibt wohl für die Zukunft nur der Weg über das Zusammenfügen von zwei 12 poligen Leisten.
Diese sind noch in großer Zahl zu bekommen und die 50 Stück davon sind gestern bei mir eingetroffen

[Olix]

Meine Liste mit den Buchsenbestellungen war leider etwas Lückenhaft, da ich nicht die Vorab-Bestellungen gelistet habe aus der ersten Runde. Da hatte ich ja nur 5 Stück bekommen.
Hier jetzt nochmal die komplette Liste:

Code: Alles auswählen

Dr. Irata   1x
kgo         1x
BöserWatz   3x
Natuvell    1x
Brechreiz   1x
edelro      1x
DjayBee     1x
Atari4Fan   2x
HCler       1x
commander   2x

Die bereits in der ersten Runde angefragten und bezahlten sind von mir natürlich weiterhin berücksichtigt und werden so wie gewünscht geliefert

[Brechreiz]

Bekomme ich noch eine extra Zahlungsaufforderung für die Buchse oder soll ich das Geld auf dein Konto überweisen?

Edit: Ignorier des ersten Teil, hab grad deine Mail gelesen ...

Ich hätte auch noch Interesse an 2* 12 polige (natürlich erst nach der SB, hast genug Stress).

VG Jürgen

[Olix]

... die Lösung mit den 2x12 ist noch in Arbeit.

Ich mach dann ne Ankündigung sobald das Spruchreif wird.

[Olix]

... auch morgen gehen wieder 7 Pakete auf die Reise.

Dann habe ich mehr als die Hälfte geschafft.

[Olix]

... in die restlichen Pakete kommen jetzt die programmierten Chips. Alle PICs und PALs mit gelbem Aufkleber sind übrigens bereits programmiert. Kann auch sein, dass ein Satz fertiger Bausteine bei jemandem drin steckt der sich nicht für den Programmierservice angemeldet hatte.

Aber ich denke damit kann man leben

Achtung: Aus Zeitgründen war es mir nur möglich stichprobenartig die ferigen PICs und PALs im Atari zu testen. Aber jeder Chip wurde im Programmiergerät nochmal verifiziert.


[Brechreiz]

Ich such mir zur Zeit einen Wolf. Könnte mal bitte jemand das Basic ROM fürs Eprom anhängen? Ich steh etwas auf dem Schlauch.

Viele Grüße und Dank
Jürgen

[Olix]

Ich such mir zur Zeit einen Wolf. Könnte mal bitte jemand das Basic ROM fürs Eprom anhängen? Ich steh etwas auf dem Schlauch.

.
Bitte schön:

BASIC Revision C (19xx)(Atari)(XL-XE).zip

(6.46 KiB) 179-mal heruntergeladen

Da das BASIC 8K groß ist benötigt man ein 27(C)64 EPROM
Man kann aber auch ein 27(C)128 verwenden. Dann entweder einen 2K Offset verwenden also nach $2000+$3FFF brennen.
Oder zur Sicherheit einfach das selbe ROM File zwei mal hintereinander brennen, also von $0000-$1FFF und von $2000-$3FFF

Zwei unterschiedliche BASIC können nicht genutzt werden, da keine Umschaltmöglichkeit eingeplant wurde.

[tfhh]

Moin,

bin 3-4 Wochen mit dem Lesen hier nicht nachgekommen...

Nein, Sammelbestellung bei Best sind schwierig, auch wenn es wegen der geteilten Portokosten verlockend ist.
Der Besitzer von BEST (Bradley) reagiert sehr empfindlich, wenn zu viele Teile auf einmal bestellt werden.
Und dann gibt es bestimmte Teile (ANTIC und POKEY) nur einmal pro Person, und die Person ist derjenige der bestellt.

Also, auch wenn mancher jetzt schreit... es gibt noch ganz andere Optionen: Einfach einen häßlichen XL/XE schlachten. Auf der Bucht, Kleinanzeigen etc. gibt´s immer mal wieder völlig versiffte XL oder XE für 50 Euro und weniger zu kaufen, ohne Alles. Defekte sind meistens Speicher und/oder CPU. CPU´s gibt´s dank der "Fakes" günstig, Speicher braucht ihr vom Spender-Mainboard nicht. Alles andere läßt sich herunterklauben (inkl. dem Quarz) und verpflanzen. Selbst 70-80 Euro sind so immer noch viel günstiger als die Teile bei BEST zu bestellen, denn BEST versendet nur als "Priority", diese Pakete sind teuer und werden (meine Erfahrung) zu 99% vom Zoll "erwischt" und es gibt entsprechende Kosten oben drauf.

Wer nur ein Quarz braucht... es gab in den letzten Wochen mehrere defekte oder unvollständige Atari 2600 Konsolen in der Bucht für kleines Geld. Dort ist auch der benötigte 3,57 MHz Quarz drauf (natürlich nur bei einem PAL Gerät).

Grüße, Jürgen

[Olix]

@Jürgen: Ich gebe Dir prinzipiell recht, einen Spender-Rechner über EBAY oder Kleinanzeigen als Alternative zu nutzen, möchte aber trotzdem zu bedenken geben:

1. Nicht alle Geräte sind gesockelt und nicht jeder ist im Entlöten von 40 poligen ICs geübt
2. Es wird immer seltener in der Bucht noch Schnäppchen zu machen und ein Gerät (Mag es auch noch so versifft sein) unter 70 Euro zu bekommen
3. Hat man keine Garantie, dass nicht sogar mal ein wertvoller IC fehlt (z.B: Pokey) oder defekt ist (Denn komischerweise konnten die Vorbesitzer die Geräte ja NIE testen) und es gibt selten Fotos vom Innenleben.
4. Das mit dem Porto und Zoll stimmt, aber wenn man Glück hat und Bradley gnädig und man gleich ein par ICs mehr bestellt, dann verteilt sich das hohe Porto auf die Teile
5. Die ICs sind Neuware (sofern man das bei 40 Jahre alten Teilen sagen kann), also zumindest unbenutzt und nicht irgendwo ausgelötet

Letztendlich muss jeder selbst entscheiden, welcher Weg der richtige ist, aber Fakt ist leider dass es bei manchen Teilen immer schwieriger werden wird, will man nicht auf Nachbau-Alternativen (FPGA o.ä.) zurückgreiden.
Von daher darf man keine Möglichkeit um auslassen an die Bauteile zu kommen.

[Olix]

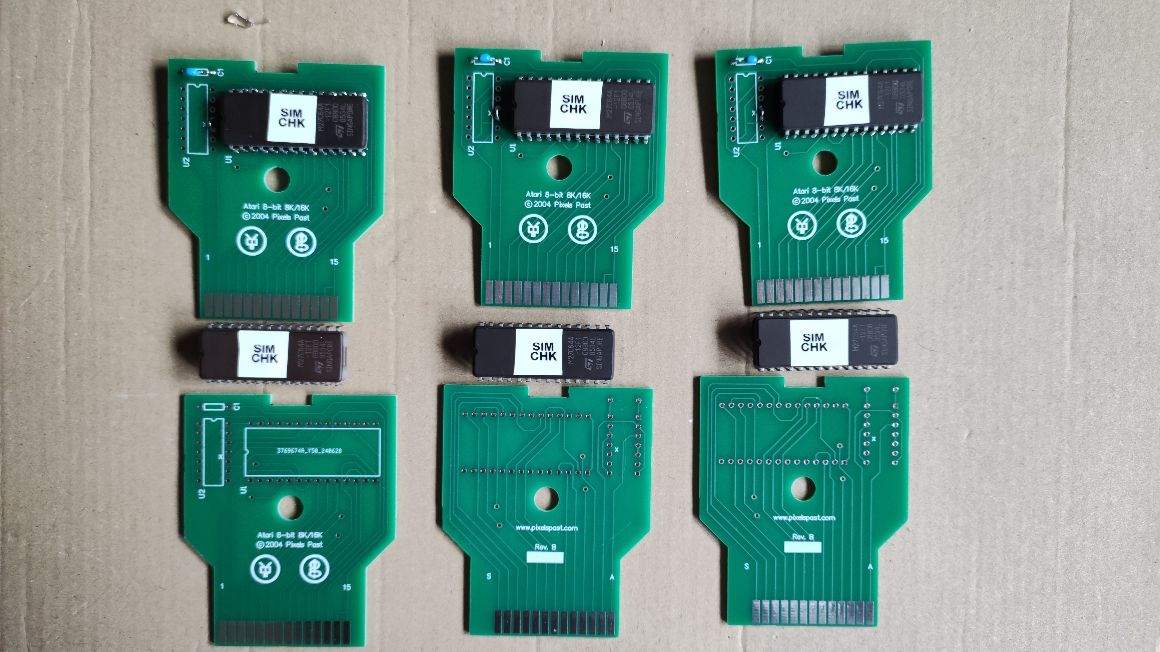

Heute sind nun auch die EPROMS und die Platinen für die SimCheck Module eingetroffen:


Jetzt kann ich auch die Bauteile-Kits fertig machen, bei denen ein SimCheck mit dabei ist .

[Olix]

.
Bitte prüfen:
.

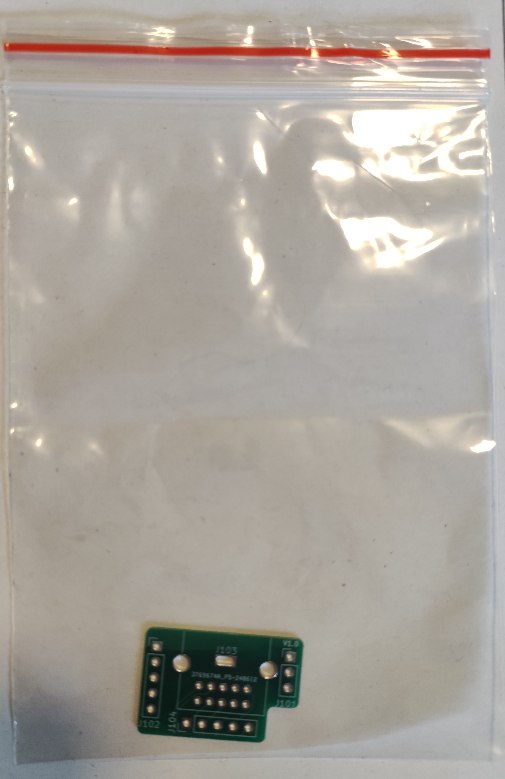

Ich habe einige der kleinen Adapter Platinen für die Mini DIN Buchse zu viel übrig. Jetzt gibt es zwar die Möglickkeit, dass mir davon zu viel geliefert wurden, aber ich fürchte eher, dass ich vergessen habe in das ein oder andere Paket ein Tütchen bei zu legen.


Das kleine Tütchen sollte auf der Hauptplatine lliegen, die in die Polsterfolie eingewickelt ist. Falls es mehrere Hauptplatinen sind, befinden sich alle Mini DIN Platinen in einem Tütchen.

Schaut bitte beim Auspacken nach ob die Mini DIN Adapterplatine beiliegt. Sonst Bescheid geben. Ich schicke sie dann per Brief direkt nach.

Sorry, aber bei 302 Bauteilen pro Paket, aufgeteilt in 20 Tüten, kann leider auch mal was schief gehen

Danke für euer Verständnis.

[Olix]

Auch am Wochenende geht es weiter:
Heute wandern noch 7 weitere Pakete in die Packstation.

Nach einer Woche Verpackungsmarathon sind jetzt 31 der 40 Pakete verschickt, mit insgesamt 37 Bausätze und 42 Platinen. Die restlichen 10 Bausätze in 9 Paketen werden im Laufe der nächsten Woche verschickt.

Bitte gebt mir auf jeden Fall per Mail Bescheid, sobald die Pakete angekommen sind und prüft möglichst auf Vollständigkeit. Dazu liegt jedem Paket eine Packliste bei.

[kgo]

.
Bitte prüfen:
.
Ich habe einige der kleinen Adapter Platinen für die Mini DIN Buchse zu viel übrig. Jetzt gibt es zwar die Möglickkeit, dass mir davon zu viel geliefert wurden, aber ich fürchte eher, dass ich vergessen habe in das ein oder andere Paket ein Tütchen bei zu legen.


Das kleine Tütchen sollte auf der Hauptplatine lliegen, die in die Polsterfolie eingewickelt ist. Falls es mehrere Hauptplatinen sind, befinden sich alle Mini DIN Platinen in einem Tütchen.

Schaut bitte beim Auspacken nach ob die Mini DIN Adapterplatine beiliegt. Sonst Bescheid geben. Ich schicke sie dann per Brief direkt nach.

Sorry, aber bei 302 Bauteilen pro Paket, aufgeteilt in 20 Tüten, kann leider auch mal was schief gehen

Danke für euer Verständnis.

Hallo Olix,
bei mir fehlt die Adapterplatine.
Danke vorab für Nachsenden und
Gruß Knut

[Olix]

@Knut: Sorry, wird umgehend nachgesendet.

[Dr. Irata]

Hallo Oliver,
bei mir ist alles da!
Danke... was für Arbeit für dich!!
LG
Peter

[CharlieChaplin]

.
Bitte prüfen:
.
Ich habe einige der kleinen Adapter Platinen für die Mini DIN Buchse zu viel übrig. Jetzt gibt es zwar die Möglickkeit, dass mir davon zu viel geliefert wurden, aber ich fürchte eher, dass ich vergessen habe in das ein oder andere Paket ein Tütchen bei zu legen.

Hallo Oliver,

bei mir fehlt die Adapter Platine leider. Habe mehrfach geschaut und sie nicht gefunden.

Gruß, Andreas Koch

[Olix]

bei mir fehlt die Adapter Platine leider. Habe mehrfach geschaut und sie nicht gefunden.

... auch deine wird umgehend nachgesendet.

[wosch]

Hi.
Die kleine Platine ist dabei. Den Rest muss ich noch genauer anschauen.
Danke für deine Arbeit
Aber wer lötet das ganze Zeug jetzt für mich ein
Gruß
Wolfgang

[Sleeπ]

Vor ein paar Jahren gab es mal ein Treffen Zwecks gemeinsamen Selbstbau eines Multijoy im Unperfekthaus...

[Olix]

Vor ein paar Jahren gab es mal ein Treffen Zwecks gemeinsamen Selbstbau eines Multijoy im Unperfekthaus...

Gemeinsam bauen ist sicher eine tolle Sache. Vor allem für ungeübtere Bastler.
Allerdings muss man da schon ein Wochenende einplanen.

Erfahrene Löter benötigen für die Platine 4-8 Stunden. (ich habe eher so 8 Stunden gebraucht, aber auf AtariAge gab es einen, der es in 4 Stunden geschafft hat).

Vor allem bei Problemen ist die Fehlersuche sicher einfacher, wenn man sich zusammen tut und auch die richtigen Diagnose Werkzeuge (Messgerät, Oszilloskop, Bauteile-Tester ...) vor Ort sind.

[Kveldulfur]

Moin!

Ich dachte auf der Fujiama wird gemeinsam gebastelt?

Grüße
Janko

[Olix]

Ich dachte auf der Fujiama wird gemeinsam gebastelt?

... hatte ich auch so verstanden aus dem Grund habe ich auch alle Pakete an Empfänger die angegeben haben, dass sie auf der Fujiama sind bereits verschickt. So dass die Pakete auf jeden Fall rechtzeitig da sein sollten. Aber es sind ja nicht alle der über 40 neuen 600XL-Remake Besitzer auf der Fujiama

[Mathy]

.
Hallo Leute

• Lötspitzen-Reiniger (viel besser als Schwamm !!!)
• Flussmittelstift (verwende ich eigentlich nur bei den SMD Bauteilen)
• Platinenhalter (sehr nützlich wenn man gleich mehrere Bauteile vor dem verlöten stecken möchte)*
• Biegelehre um die Bauteile auf das richtige Maß zu biegen
• Elektronik Seitenschneider
• ESD Pinzettenset
• ESD-Bürstenset
• Beleuchtete Lupe

Hab' ich jetzt bestellt. Alles bei Amazon, damit ich nicht für jedes Einzelteil Porto zahlen muss. Da aber zwei Teile von wo anders verschifft werden, werden die einzeln verschickt, gegen reduziertes Porto. OK, verstehe ich.
Aber jetzt habe ich 'ne Mail von Amazon bekommen, das die mir vom größeren Batzen jetzt ein Teil, den Platinenhalter, einzeln schicken wollen. Gibt es da irgendwo eine Einstellung bei Amazon, wo man diesen Unsinn vermeiden kann? Es hat ja keinen Sinn wenn hier öfter als notwendig der Paketbote klingelt.

Tschüß

Mathy
