Adapterplatinen für FREEZER2011

[FlorianD]

Hallo,
ich hätte gerne noch eine Adapterplatine XL für den Freezer 2011. Habe nur XE.
Da es bestimmt noch mehr Interessenten gibt, können wir noch welche herstellen lassen?
Wer hat die Gerber-Dateien, und würde er sie dafür rausrücken?

[HiassofT]

Auf meiner Homepage liegen die Eagle Dateien für den Freezer und die Adapter-Platinen:
https://www.horus.com/~hias/freezer/tur ... -files.zip

Aber Vorsicht: ich kann mich dunkel dran erinnern, dass da drin bei den XL-Adapter Board Files Lötstoplack über den Pads für die Freezer-Buchsenleisten liegt.

Bevor ihr Platinen bestellt kontrolliert das besser noch mal und korrigiert das, sonst müsst ihr vor dem Löten mühsam auf den Platinen rumkratzen um die Pads freizulegen.

so long,

Hias

[mega-hz]

ich schau mal nach ob ich noch welche da habe...

[mega-hz]

Auf meiner Homepage liegen die Eagle Dateien für den Freezer und die Adapter-Platinen:
https://www.horus.com/~hias/freezer/tur ... -files.zip

Aber Vorsicht: ich kann mich dunkel dran erinnern, dass da drin bei den XL-Adapter Board Files Lötstoplack über den Pads für die Freezer-Buchsenleisten liegt.

Bevor ihr Platinen bestellt kontrolliert das besser noch mal und korrigiert das, sonst müsst ihr vor dem Löten mühsam auf den Platinen rumkratzen um die Pads freizulegen.

so long,

Hias

Na die Sorte ist aber überholt... das war ein Fehler damals der schon lange behoben wurde!

[Erhard]

Lass doch einfach mal eine Handvoll (z.B. 10) von denen die OK sind machen und tu den Überschuß in den Shop ?

[HiassofT]

Na die Sorte ist aber überholt... das war ein Fehler damals der schon lange behoben wurde!

Ah, gut zu wissen.

Kannst Du mir die korrigierten Eagle Files per Mail schicken, dann lad ich sie auf meine Website hoch.

so long,

Hias

[mega-hz]

ja gerne, werde ich raussuchen

[mega-hz]

hier die XL Adapter Datei:

Freezer 2010 PBI XL-Adapter2_2024-08-10.zip

(30.41 KiB) 68-mal heruntergeladen

inkl. Eagle (V9.x) Brd File.

[FlorianD]

sind die weißen Beschriftungen so richtig?
"PBI 600/800XL" mitten auf dem Steckverbinder und "E$2" und "E$3" neben Widerstand und LED?


was für Bauteile braucht man dafür noch?
- 2 Pfostenbuchsen 2x25 (2,54er Raster) https://www.reichelt.de/2x25pol-buchsen ... ol_6&nbc=1

- 4 Abstandshalter mit Muttern, welche Länge?
- 1 SMD Widerstand 1K (welche Größe)
- 1 SMD LED (Typ, Größe)
- 1 Platinenstecker 2x25 pol (Typ, idealerweise Bestellnummer Reichelt)
kann mir für die 3 Teile einer helfen?

Ich würde 5 oder 10 Platinen bestellen, je nach Nachfrage.

[FlorianD]

keiner, der mir die Teile genauer spezifizieren kann?

[Erhard]

Hallo,

keiner, der mir die Teile genauer spezifizieren kann?

ich hab zwar einen Freezer 2011 mit XE-Platine und würde Dir ja gerne helfen, aber auf der XE Adapterplatine sind nur mechanische Komponenten.

Sry, Erhard

[Olix]

ich hab zwar einen Freezer 2011 mit XE-Platine und würde Dir ja gerne helfen, aber auf der XE Adapterplatine sind nur mechanische Komponenten.

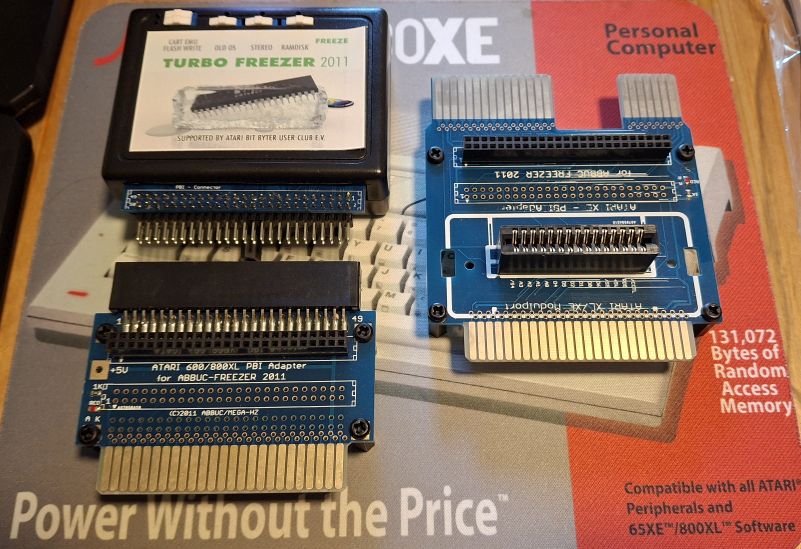

... das kann ich so bestätigen. Sowohl auf der XL als auch auf der XE Platine befindet sich nix außer Buchsen:




Die XE-Adapter Platine finde ich aber unabhängig vom Freezer sehr nützlich, da man damit am XE einen senkrechten Modulslot hat und auch den XL PBI am XE hat.
Gibt es dazu dir Gerberdateien?

[tfhh]

ich hab zwar einen Freezer 2011 mit XE-Platine und würde Dir ja gerne helfen, aber auf der XE Adapterplatine sind nur mechanische Komponenten.

Also auf Deinem Bild ist eindeutig eine LED und ein Widerstand zu sehen

[tfhh]

Gibt es dazu dir Gerberdateien?

Ja, auf der offiziellen TurboFreezer 2011 Infoseite.

Sind im Archiv "freezer-eagle-files.zip" enthalten.

[tfhh]

- 4 Abstandshalter mit Muttern, welche Länge?
- 1 SMD Widerstand 1K (welche Größe)
- 1 SMD LED (Typ, Größe)

Abstand = 15mm. Die LED ist eine normale SMD Led in 1206 (imperial). Der Widerstand ist 0805 (imperial), irgendetwas zwischen 680R - 1K ist ok.

[Olix]

Gibt es dazu dir Gerberdateien?

Ja, auf der offiziellen TurboFreezer 2011 Infoseite.

Sind im Archiv "freezer-eagle-files.zip" enthalten.

Super, vielen Dank.

[Olix]

ich hab zwar einen Freezer 2011 mit XE-Platine und würde Dir ja gerne helfen, aber auf der XE Adapterplatine sind nur mechanische Komponenten.

Also auf Deinem Bild ist eindeutig eine LED und ein Widerstand zu sehen

Sorry - Altersweitsichtigkeit

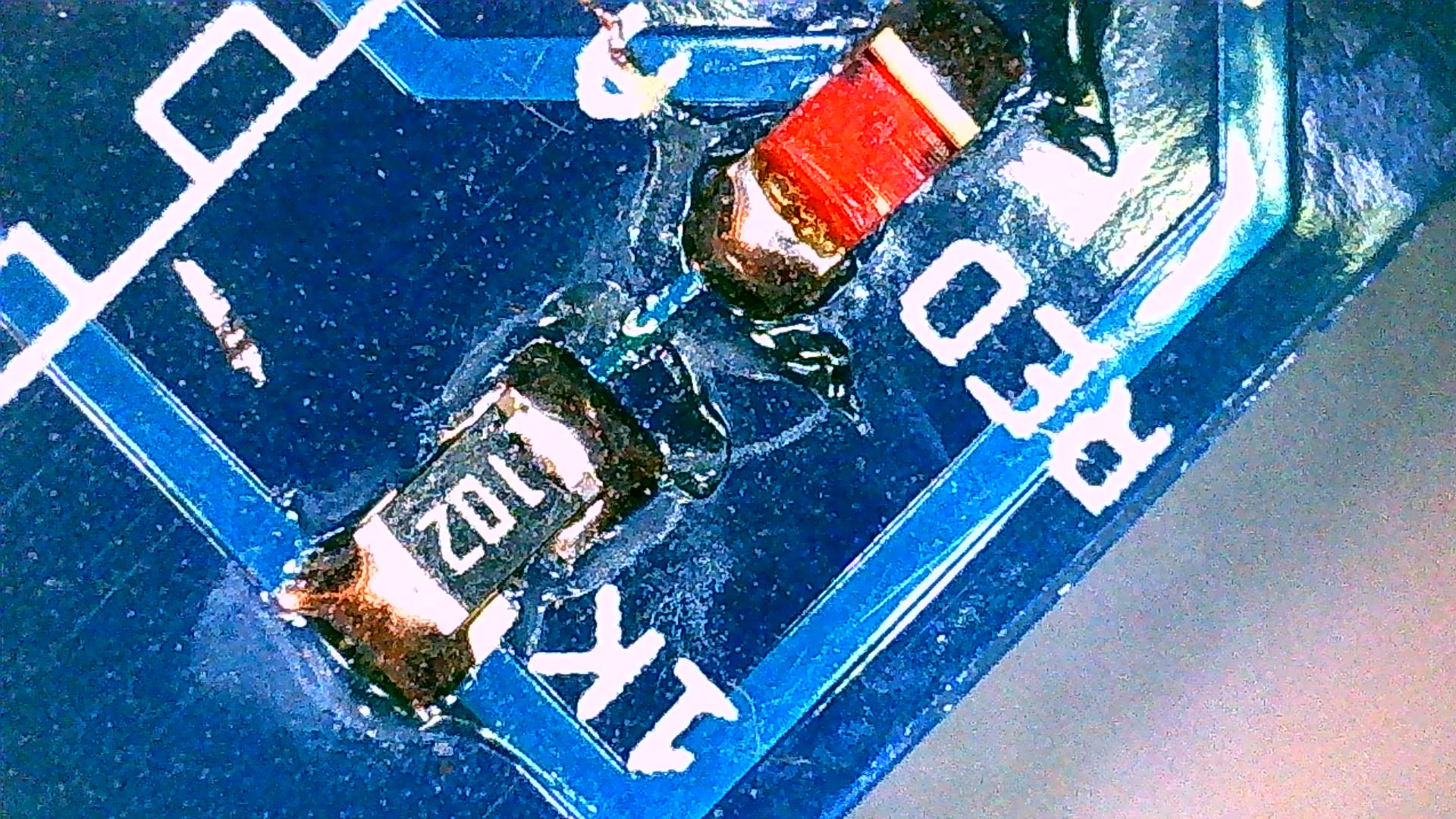

Habe es mir nochmal unterm Mikroskop angeschaut ... und ja du hast recht:


[Erhard]

Wieso hat Dein Freezer nur 1 Stiftleiste ???

[Olix]

Wieso hat Dein Freezer nur 1 Stiftleiste ???

Mein Freezer hat eine "Zweireihige" Stiftleiste. Bräuchte der mehr?

[Erhard]

Mein Freezer hat eine "Zweireihige" Stiftleiste. Bräuchte der mehr?

meiner hat zwei zweireihige Stiftleisten und steckt mit diesen auch in zwei zweireihigen Sockeln auf der Adapterplatine.

Innendrin hat mein Freezer auch zwei Platinen.

Vielleicht hast Du eine modernere Version, die mit nur 1 Platine auskommt? Oder Deiner hat keine RAM-Disk und Flash-Disk, falls das auf der zweiten Platine ist ...

Erhard

[Olix]

... ich muss zu meiner Schande gestehen, dass ich das Gerät noch nie benutzt habe.

Ist ein reines Vitrinen-Stück

Von daher weiß ich gar nicht ob ich auch eine Speichererweiterung drin habe. Aber jetzt bin ich natürlich neugierig und werde das testen ....

[FlorianD]

@HiassofT was ist der Unterschied zwischen den Freezern mit nur 1 doppelreihigen Pinleiste und denen mit 2 doppelreihigen Pinleisten?

@mega-hz kannst Du die Eagle-Files nochmal checken? Da scheint die weisse Bedruckung nicht zu stimmen.

Die Teile sind nun klar.
15mm Abstandshalter,
1K SMD Größe 0805,
1 SMD-LED Größe 1206,
die Stiftleisten von Reichelt
und die Platinenstecker habe ich bei ebay gefunden.

Ich würde 10 machen, brauche aber Hilfe bei den Gerberdateien, das kann ich nicht weil keine Ahnung und kein Eagle.

[mega-hz]

Das mit der Beschriftung ist einfach ein Design-Fehler von mir.
Hat aber keine Auswirkung auf die Funktion.
Die Gerber Daten habe ich HIAS geschickt damit sie auf seiner Seite aktualisiert werden können.
Aber auch weiter oben zu sehen.
Übrigens, du kanns als LED sowohl 1206,0805 oder auch PLCC2 nehmen. Ist im Prinzip egal, sie zeigt nur an das 5V anliegen.

Und: die blauen Platinen stammen nicht von mir, k.A. wer die gemacht hat!

[HiassofT]

@FlorianD ich denke, das dürfte die Remake Version von Panos Santos sein - die Bilder hier https://forums.atariage.com/gallery/alb ... 11-remake/ sehen sehr danach aus.

Vielleicht kann sich @Olix ja dran erinnern, wo er den Freezer damals gekauft hatte :)

so long,

Hias

[tfhh]

Ich würde 10 machen, brauche aber Hilfe bei den Gerberdateien, das kann ich nicht weil keine Ahnung und kein Eagle.

Nichts für ungut, aber wäre es nicht schlauer, wenn jemand, der das schon öfter gemacht hat, die Platinenbestellung und ggf. Anpassung übernimmt? Man kann auch beim Bestellen viele Fehler machen, die Begriffe sind nicht jedem klar und die Chinesen prüfen nur absolut rudimentär - ansonsten wird gemacht, was der Kunde angegeben hat.

Ich könnte bei einer meiner nächsten PCB Orders welche mitbestellen, das kann aber 2-3 Wochen min. noch dauern und bestücken tue ich die auch nicht, das müßte jeder selbst übernehmen. Platine per Brief und gut ist. Ich würde einfach 20 Stück ordern und wenn ich dann welche herumliegen habe, geht die Welt davon nicht unter...

Es handelt sich m.W.n. um den Panos-Remake (die blaue Platine).

[FlorianD]

ich würd das ja machen, habe auch schon Stecker und LEDs und R bestellt. Damit nicht immer die gleichen Leute die Arbeit haben.

Nur habe ich keine Motivation, mir Eagle zu besorgen, mich da einzuarbeiten, nur um eine Beschriftung richtig zu machen.
Wenn mir einer die Gerber Dateien gibt, bestelle ich die Platinen. Ist nicht meine erste Bestellung bei JLC PCB. Bislang hat das immer hervorragend geklappt.

[mega-hz]

Florian,
ich werde mich die Tage dranmachen und die Beschriftung anpassen.
Stelle dann die neuen GerberDaten hier online.

[Olix]

Sind nur die XL Adapter angedacht?

Den XE Adapter fände ich auch sehr nützlich.

[mega-hz]

ich schau mal wegen XL und XE Adaptern.
Hatte ja beide im Programm..

[mega-hz]

hier die aktuellen Gerber-Dateien zu XL und XE Adapter Platinen.
Bei der XL Platine die Beschriftung ignorieren, die wurde damals direkt im Bauteil eingefügt.
Stört aber nicht, da Kupfer Vorrang zum Bestückungsdruck hat.

[FlorianD]

10XL + 10XE bestellt

[FlorianD]

tja, das war 1 Schuss in den Ofen bei der XL Platine.
Die Lochreihen für die zwei 2x25 Buchsenleisten sind zu weit auseinander, da passt der Freezer (mit den 2 Steckverbindern) nicht rein. Egal welche von den 3 Lochreihen, die passen in keiner Kombination.

Hias, die von MegaHz geschickten Zip bitte direkt von Deiner Hompage löschen, die sind unbrauchbar.

Admin, bitte die hier im Thread gelinkten Zips auch löschen, die sind unbrauchbar.

Schade.

Die XE Platinen sehen gut aus, da probiere ich aber erstmal aus, ob die auch funktionieren.

[HiassofT]

Die Lochreihen für die zwei 2x25 Buchsenleisten sind zu weit auseinander, da passt der Freezer (mit den 2 Steckverbindern) nicht rein. Egal welche von den 3 Lochreihen, die passen in keiner Kombination.

Oh, Mist :-(

Hias, die von MegaHz geschickten Zip bitte direkt von Deiner Hompage löschen, die sind unbrauchbar.

In dem Fall ist's gut, dass ich noch nicht dazugekommen bin das ZIP hochzuladen :)

Dane jedenfalls fuer den Hinweis!

so long,

Hias

[andymanone]

tja, das war 1 Schuss in den Ofen bei der XL Platine.
Die Lochreihen für die zwei 2x25 Buchsenleisten sind zu weit auseinander, da passt der Freezer (mit den 2 Steckverbindern) nicht rein. Egal welche von den 3 Lochreihen, die passen in keiner Kombination.

Admin, bitte die hier im Thread gelinkten Zips auch löschen, die sind unbrauchbar.

Schade.

Die XE Platinen sehen gut aus, da probiere ich aber erstmal aus, ob die auch funktionieren.

Hi Florian,

Die XL ZIP-Files habe ich jetzt mal rausgeschmissen.

Gtx.,
andY

[FlorianD]

die XE Platinen funktionieren.
SMD Widerstände in 1206 sind grenzwertig (zu groß, sitzt vollflächig auf den Kontakten, man kann nur UNTER den Kontakten löten)
Alles andere geht/passt.

[mega-hz]

0805 passt besser.

bei den XL Platinen habe ich wohl die falsche hochgeladen.
Muss nach demUrlaub nochmal die anderen Dateien checken.. sorry

[FlorianD]

kannst Du nochmal nach der richtigen XL Platine gucken bitte?
Die falsche war wohl auch zu groß, d.h. die kurze Seite war zu lang, verglichen mit einer Originalplatine von 2011

[mega-hz]

Du hast ne Email!

[mega-hz]

Hier nun die korregierten Daten für die XL-PBI Adapterplatine.
(Eagle Board datei sowie Gerberdaten für JLCPCB)

Freezer 2010 PBI XL-AdapterFinal_2024-09-08.zip

(30.39 KiB) 58-mal heruntergeladen

[FlorianD]

danke Wolfram!
Im "Dialog" sind die XL-Platinen korrigiert worden, und ich habe gerade eben 10 Stk bestellt.
