### div. Computer Pinbelegungen ###

[mega-hz]

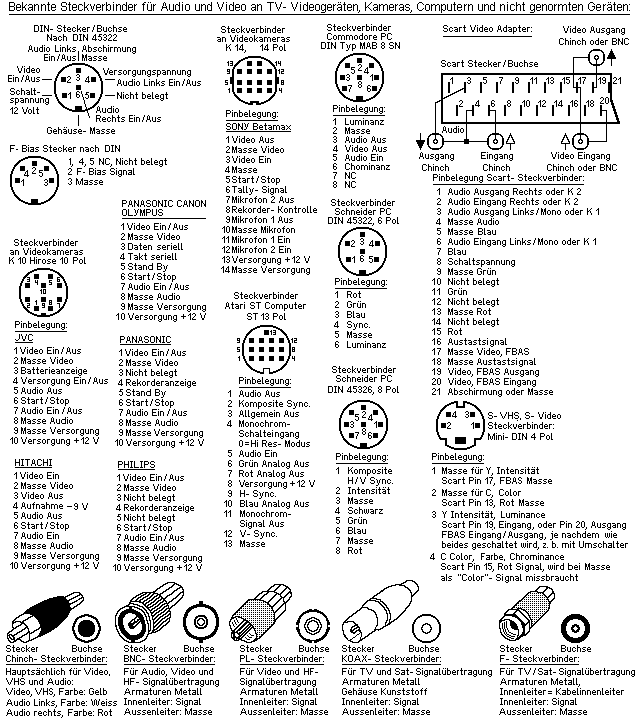

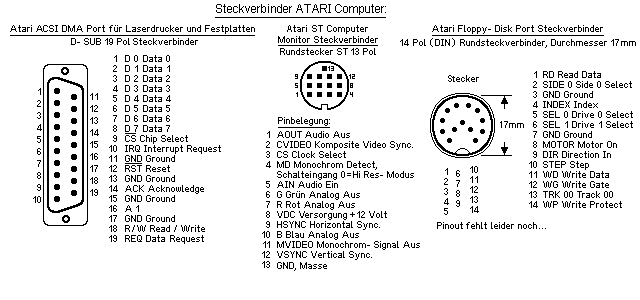

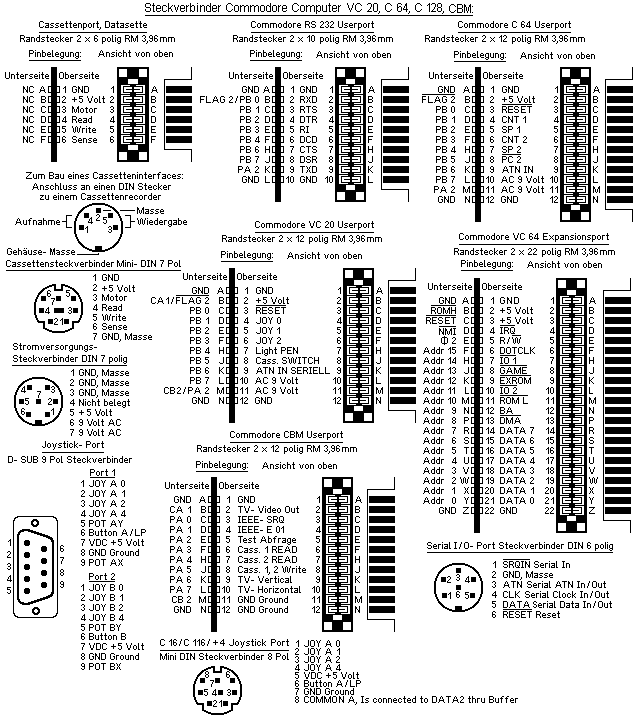

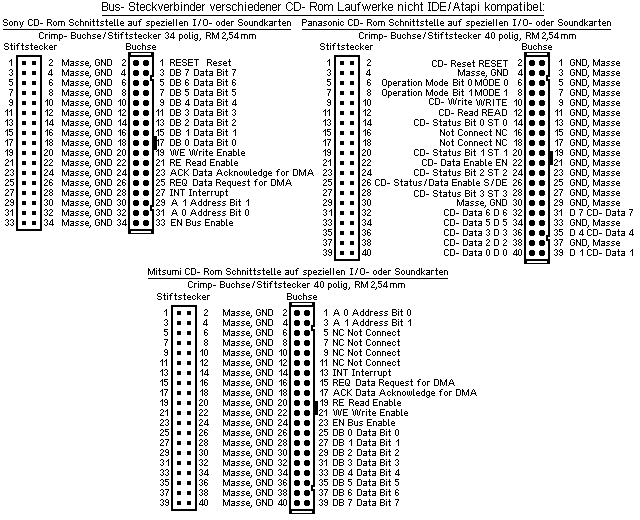

Hab hier in meiner Sammlung etliche wertvolle Pinbelegungen gefunden und möchte diese Euch zur Verfügung stellen!





hier nur ein paar, da man hier nur 10 Bilder hochladen kann..

Alle zusammen hier:

Pinbelegungen.rar

(1.04 MiB) 16-mal heruntergeladen

[FlorianD]

gibt auch eine prima Webseite

http://www.hardwarebook.info

[mega-hz]

Ja, voll mit Werbung für Parallel irgendwas...

[skr]

Dann nimm halt die: https://pinoutguide.com

[mega-hz]

auch gut, wenn da nicht tonnenweise Werbung wäre...
