Neue Hauptplatine (AV) für 2600jr

[sikor]

Nach einem langen Kampf mit X-angel und meinem Gejammer ist ein neues Board entstanden - ein PAL-Ersatz für das 2600jr. Die Hauptänderung besteht darin, den Modulator zu entfernen, einige Komponenten zu verbessern und alles in das Standard 2600jr-Gehäuse (und Ersatzgeräte in dieser Form) einzupassen. Der AV-Ausgang kann über eine AV-Buchse (auf einer speziellen Platine, wie auf den Bildern) erfolgen - dann paßt er in das Antennenloch, oder über einen DIN5-Stecker (kleiner Atari-Standard - erfordert das Bohren eines größeren Lochs). Alternativ können Sie auf der Grundlage von Teigterboard eine eigene Standardsteckdose herstellen.

Wann? Wahrscheinlich am Ende des Jahres.

Übersetzt mit www.DeepL.com/Translator (kostenlose Version)

[andymanone]

Sehr cool !

Gtx.,
andY

[sikor]

Und schließlich haben wir:

Preis: 18 EUR plus Porto

[Boris]

Sieht sehr gut aus! Bin auf der Website gewesen, die auf dem PCB zu lesen ist, fand dort aber noch keine Bestelloption. Ab wann wird das Board denn zu haben sein?

[andymanone]

Sieht sehr gut aus! Bin auf der Website gewesen, die auf dem PCB zu lesen ist, fand dort aber noch keine Bestelloption. Ab wann wird das Board denn zu haben sein?

Hi Boris,

das PCB kriegst Du direkt bei ihm (Sikor):

New AV 2600jr PAL PCB

"Price: 18 EUR / US $21 plus shiping cost. PAL only."

Einfach ihm eine PM auf AA schicken...

Gtx.,
andY

[sikor]

Sieht sehr gut aus! Bin auf der Website gewesen, die auf dem PCB zu lesen ist, fand dort aber noch keine Bestelloption. Ab wann wird das Board denn zu haben sein?

Normalerweise poste ich mit etwas Verspätung auf der Website - im Moment muss ich neben meinem Hobby noch normal arbeiten. Ja, schreiben Sie mir einfach eine Nachricht.
Tut mir leid, dass ich etwas unzusammenhängend schreibe, aber ich benutze einen Übersetzer - leider kann ich kein Deutsch

[Emwee]

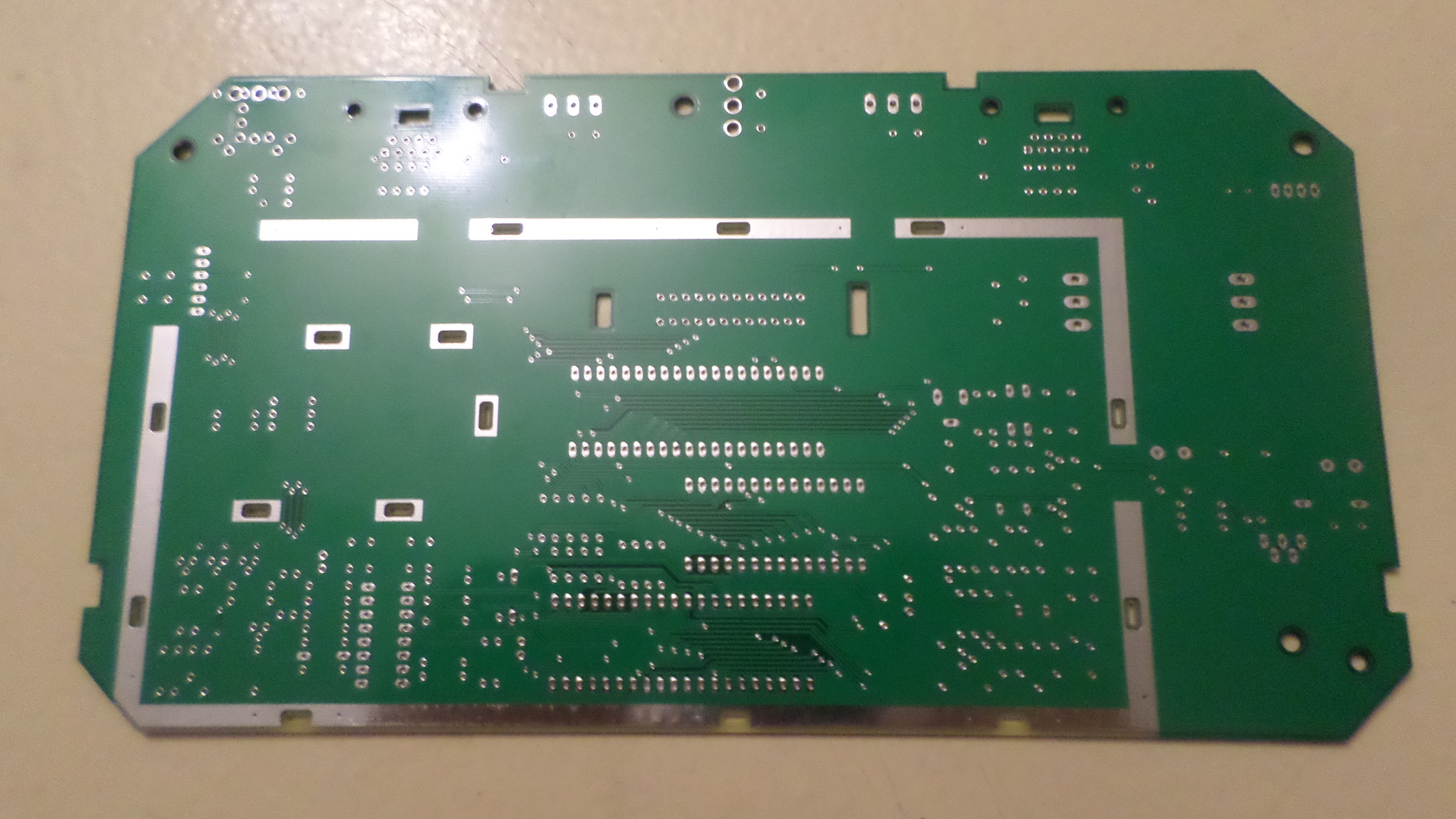

Ich habe mir die Platinen bestellt und sie sind gestern angekommen...

Sehen schon sehr schön aus - jetzt gilt es die ganzen Teile heranzuholen.

[Emwee]

Die Bastelei hat begonnen...

[andymanone]

Sieht doch schonmal gut aus .

Soll das Board dann am Ende in ein Custom-Case oder in ein originales 2600´er Gehäuse verbaut werden?

Gtx.,
andY

[Emwee]

Sieht doch schonmal gut aus .

Joar, ein Anfang ist gemacht, mal schauen ob ich das zum Großteil jetzt am Wochenende fertig bekomme - komplett wird es nicht, sind noch ein/zwei/drei Teile aus China im Anflug.

Soll das Board dann am Ende in ein Custom-Case oder in ein originales 2600´er Gehäuse verbaut werden?

Ich denke ich werde am Wochenende mal eine Mail an Plexilaser schicken - aber es soll kein furchtbar komplexes Gehäuse werden sondern eher sowas:

Dann aber natürlich mit passendem Ausschnitt fürs Modul und ich denke dass ich die Tasten/Schiebeschalter durch Kippschalter und normale Taster ersetze, sollte ja gehen.

[Olix]

Das sieht echt gut aus. Gibt es die Platine noch zu kaufen?

[andymanone]

Das sieht echt gut aus. Gibt es die Platine noch zu kaufen?

Hi Olix,
frag doch einfach bei Sikor (biuro [AT] sikorsoft.waw.pl) mal direkt nach, bestimmt hat er noch welche übrig!

Laut seines Threads, ist er augenscheinlich auch nicht wirklich zufrieden mit der Resonanz auf das 2600´er PCB
(naja, das kennen wir ja aus anderen Projekten (Stichwort "Runfast" Modul (auch von Sikor) oder auch Plexilaser u.ä. )

Gtx.,
andY

[Olix]

Na dann werd ich da mal anfragen. Ich hab bisher nur einen schönen alten Sixer in Holzoptik. Den werd ich nicht schlachten. Aber nen Junior bekommt ja für kleines Geld.

[andymanone]

Na dann werd ich da mal anfragen. Ich hab bisher nur einen schönen alten Sixer in Holzoptik. Den werd ich nicht schlachten. Aber nen Junior bekommt ja für kleines Geld.

Klingt gut

[andymanone]

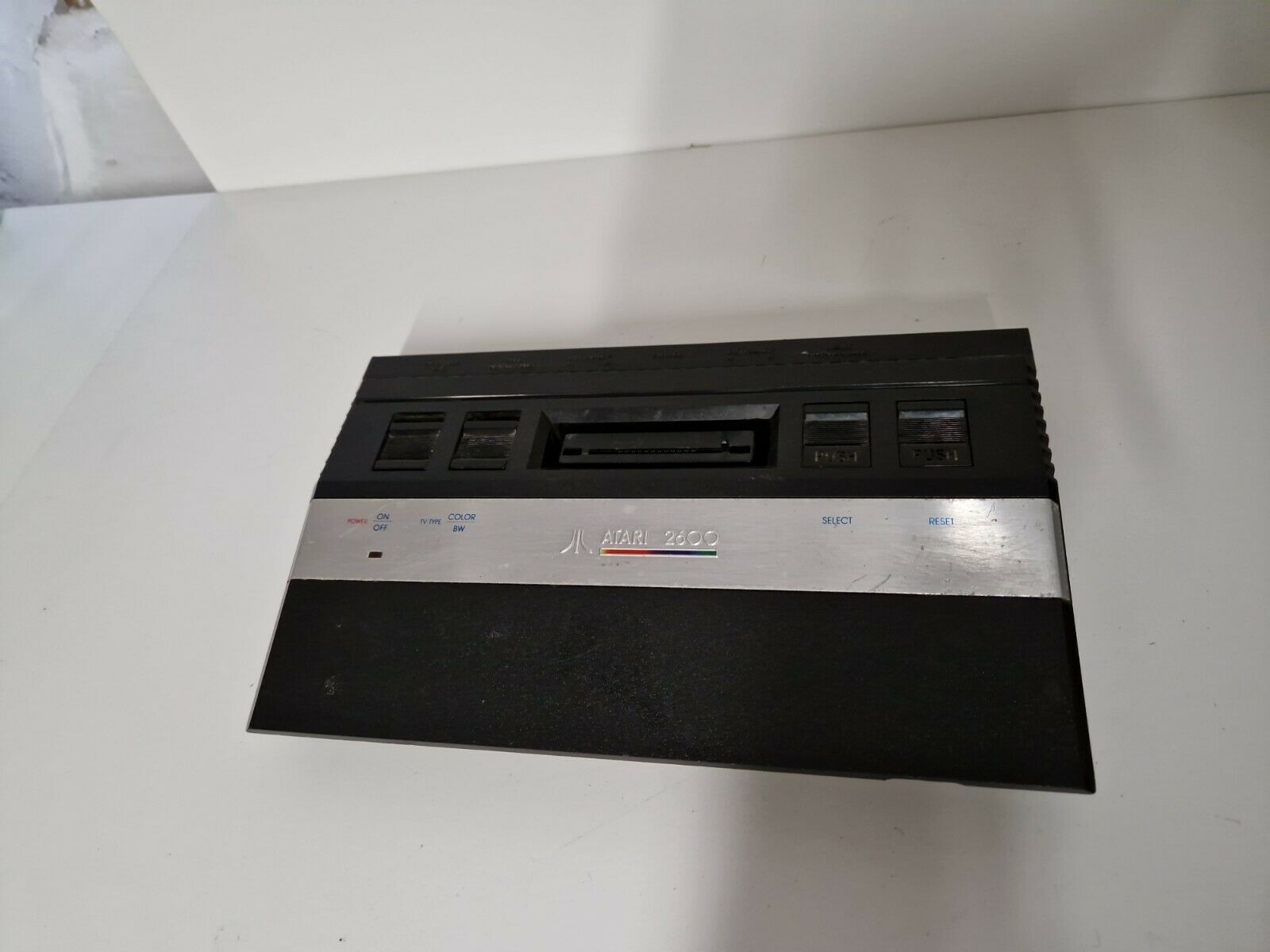

Hier für lockere 16,99€ Sofortkauf ODER Preisvorschlag , in DE (sogar Händler)

Atari 2600 Jr Solo Ersatzkonsole 100 % OK.

Gtx.,
andY

[Emwee]

Jau, zuletzt waren da noch ein paar Platinen da - wirklich schade das so wenig Resonanz darauf kam.

Okay, von der Jr. gibt es nat. auch noch sau-viele zu kaufen, trotzdem finde ich so eine Replika spannend, man hat halt alles (soweit es geht) neu... und etwas optimiert ggfs.

[Mathy]

.
Hallo Oliver

Na dann werd ich da mal anfragen.

Wenn Du dort etwas bestellen willst... Ich bräuchte noch mindestens ein Modulgehäuse. Wir sehen uns ja auf der Fujiama.

Aber vielleicht braucht noch jemand etwas. Es kommen ja einige hier im Forum zur Fuji. Vielleicht könntest Du eine Sammelbestellung bei Sikor machen. Versandkosten sind ja nicht gerade billig.

Tschüß

Mathy

[Olix]

... Platine ist angefragt und eine Junior in der Bucht bestellt.

An einem einfachen Plexiglas-Gehäuse hätte ich auch Interesse.
Falls da etwas zustande käme würde ich mich gerne anschließen.

[Emwee]

An einem einfachen Plexiglas-Gehäuse hätte ich auch Interesse.
Falls da etwas zustande käme würde ich mich gerne anschließen.

Ich werde mal die Tage bei Plexilaser anfragen, denke ich werde für das vorhaben eine Konsole inkl. Modul mal hinschicken müssen - aber das werde ich ja sehen.
Nur: ich werde nicht die Schalter wie am Original verwenden sondern Kippschalter und Taster - das läßt sich einfacher mit dem Plexiglas verwirklichen.

Mein aktueller Stand:

Direkt eine Anmerkung für alle die das Board nachbauen:
- die Joystick-Ports passen nicht 100% man muß die Führungs"nasen" links/rechts an der Innenseite etwas dünner feilen
- im Board sind die Öffnungen für die Schalter rund, die Originalen haben eckige Stifte... das paßt so gerade eben (bis knapp evtl. nicht)
- der neue Videoausgang benötigt diese Buchse (hoffe zumindest das es die richtige ist) : https://de.aliexpress.com/item/4000661858462.html (hab da ein paar bestellt, da wären sicherlich hinterher 1-2 über...)

[wosch]

Hi Emwee.
Michael von Plexilaser ist ab morgen 2 Wochen im Urlaub.
Gruß
Wolfgang

[Emwee]

Ah, gut zu wissen - aber da eilt ja nix - erstmal muss das Gerät komplettiert sein und funktionieren

[Emwee]

Und für die 3.5mm Klinkenbuchse braucht man auch ein passendes Steckerchen/Käbelchen - ich habe so einiges an Kabeln mit 3.5mm Klinkenstecker hier rumfliegen, tatsächlich war keines davon korrekt... Benötigt wird das hier: https://www.amazon.de/gp/product/B00O9FZC6O/ (Normaler Amazon-Link, kein Affiliate... dient auch nur der Veranschaulichung, das wäre das was ich gekauft habe).

[Olix]

Meine Platine ist heute eingetroffen und ein Spender 2600 hab ich auch. Hast du zufällig eine Bauteileliste für das Board?

[Emwee]

Leider muß man sich mitunter durch verschiedene Shops quälen, einige Teile scheinen eher untypisch zu sein

Im Anhang ist ein PDF was die meisten Teile aufgeführt hat (danke auch nochmal an Knax (nicht hier im Forum), der die erste Version der Liste überarbeitet und ergänzt hat).

Den Großteil der Teile bekommst du bei Reichelt:
https://www.reichelt.de/my/1964769

aber leider nicht alle, zur Klinkenbuchse habe ich weiter oben ja schon den Link gegeben - zu den anderen müßte ich nochmal kramen ob ich die Links noch habe, das war eine gemeinsame Beschaffungsaktion mit jmd. zusammen, da haben wir untereinander Teile "getauscht".

[Olix]

Klasse, vielen dank für die Liste. Damit kann ich definitiv loslegen. Bin das mit exotischen Bauteilen gewohnt. Habe bereits Remakeplatinen für den XL und XE bestückt und da ist auch nicht alles so einfach bei Reichelt zu bekommen ...

[Emwee]

Meine Platine ist heute eingetroffen und ein Spender 2600 hab ich auch. Hast du zufällig eine Bauteileliste für das Board?

Tatsächlich habe ich von der Spenderkonsole am Ende nur die Strombuchse, die ICs, die Joystickports und die beiden Quarze genommen - die Schalter habe ich zwar schon ausgebaut aber ich plane die nicht am neuen Port zu verwenden, weil ich ja das ganze nicht im Seriengehäuse einbauen will.

Diese Teile habe ich in der Bucht gekauft:
CMOS 4050 - https://www.ebay.de/itm/310241418905
Cartridge Slot (dafür habe ich den alten ausgebaut und die Kunststoffklammer/Halterung für den Slot übernommen) : https://www.ebay.de/itm/203530875580

[Emwee]

Klasse, vielen dank für die Liste. Damit kann ich definitiv loslegen. Bin das mit exotischen Bauteilen gewohnt. Habe bereits Remakeplatinen für den XL und XE bestückt und da ist auch nicht alles so einfach bei Reichelt zu bekommen ...

Mach aber zumindest einen Quertest ob das alles so paß - du weißt ja Murphy...

EDIT: was aufgefallen ist (ich habe es noch nicht selber probiert, warte gerade noch auf zwei Teile), von der Strombuchse müssen zwei Kontakte scheinbar gebrückt werden sonst geht das Board nicht.

[Emwee]

Soooo, mein Board ist fertig und lebt.

Dabei bin ich aber nun über eine Sache gestolpert - ich hatte mir den 6532 und 6507 als NOS-Ware gekauft, verwende ich diese gekauften ICs läuft die Konsole nicht. Nehme ich die ausgelöteten ICs funktioniert alles... Jetzt habe ich keine Idee ob die gekauften defekt sind, oder ob es doch die falschen Versionen sind (sollte ja nicht sein...).

[Olix]

Ich bin gerade am Zusammenstellen der Bauteile.
Habe eigentlich noch so ziemlich alles in der Bauteilekiste und die speziellen teile aus einem Spender 2600er.

Für folgendes Bauteil fehlen mir ein wenig die Spezifikationen: L3 100uH

Im Warenkorb von Emwee ist eine SMD Powerinduktivität verbaut. Meint ihr, diese würde auch gehen:

https://www.reichelt.de/stehende-indukt ... ch=L-09HCP

vom Rastermaß sollte sie passen und Widerstand und Strom auch.

[Olix]

Also entweder bin ich blind oder zu blöde, aber ich finde nirgends die Spezifikation von IC5.
Das ist der Spannungsregler mit 5 Beinchen.

[Emwee]

Also entweder bin ich blind oder zu blöde, aber ich finde nirgends die Spezifikation von IC5.
Das ist der Spannungsregler mit 5 Beinchen.

Nene, die Doku schweigt sich dahingehend aus...

Es ist dieser hier: https://www.ebay.de/itm/284103496280?var=585595251176
(LM2596-ADJ)

[Olix]

Vielen Dank!
Habe ihn direkt bestellt.

[Emwee]

Vielen Dank!
Habe ihn direkt bestellt.

Hast du eigentlich die Teile, die nicht bei Reichelt in der Liste waren, alle bei einem Händler gefunden?

[Olix]

Bin noch am Zusammenstellen, aber ich glaube ich habe so ziemlich alles da.
Vieles habe ich auch von meinen XL/XE Projekten, da habe ich bei mouser.de bestellt. z.B. die 820 uH Induktivität

Ich war gerade nochmal auf der Webseite von Sikorsoft und habe da tatächlich noch was zum IC5 gefunden:


Es handelt sich also eigentlich um den LM2576 in der ADJ Ausführung - aber der schein kompatibel zu sein mit dem 2596-ADJ

Bleibt noch die Frage mit der großen 100uH Spule. Muss die in SMD sein oder geht die L-09HCP (bei Reichelt) auch?

[Emwee]

Bleibt noch die Frage mit der großen 100uH Spule. Muss die in SMD sein oder geht die L-09HCP (bei Reichelt) auch?

Das weiss ich leider nicht - ich habe die SMD-Variante genommen, allerdings find ich eine wie die L-09HCP "hübscher".

[Olix]

D... allerdings find ich eine wie die L-09HCP "hübscher".

.. ja eben, hat einfach ein wenig mehr Retro-Charme.

vom Rastermaß und den elektrischen Werten sollte es eigentlich gehen. Ich bestelle mal einfach beide.

[Olix]

Hat zufällig noch jemand eine dieser exotischen 3,5mm AV Buchsen übrig (und am besten auch noch einen passenden Stecker)
Ich bin mir noch unsicher ob ich die Standard AV buchse einbauen soll:

Vorteil: Kann die vorhandenen XL/XE Kabel nutzen
Nachteil: Müsste das Gehäuse bearbeiten.

Sonst ab ich alles zusammen.

[Emwee]

Sowas hätte ich... den Stecker nicht... da habe ich ja das weiter oben verlinkte von Amazon genommen und für mich passend gebastelt.

[Olix]

Habe den Beitrag aus Versehen im falschen Thread gepostet, aus dem Grund nochmal hier an der richtigen Stelle:

Ich habe die BOM nochmal komplett überarbeitet. Neben der Auflistung aller Teile, sortiert nach Bauteiltyp und Wert enthält sie auch Bestell- oder Hersteller-Nummer für reichelt.de und mouser.de

Bei Mouser bekommt man alles (abgesehen von den Custom-Chips) allerdings hat man dort 20 Euro Portokosten, es sei denn, man bestellt noch ein paar Kleinigkeiten mehr und kommt über 50 Euro. Dann kostet es KEIN Porto. (bei einigen Bauteilen lohnt es sich eh ein paar mehr zu bestellen, denn dann kommt man in eine bessere Preisstaffel). Bei Reichelt bekommt man eben nur "fast" alles. Allerdings muss man gerade bei den Kondensatoren etwas mischen.

Für Mouser hab ich auch einen abrufbaren Warenkorb:
https://www.mouser.com/ProjectManager/P ... be21ccc5d1

Ich habe generell alle Bauteile versucht im jeweils passenden Rastermaß zu bekommen, so dass man möglichst wenig rumbiegen muss.
Übrigens bekommt man alle 3 Custom Chips, sowie die Quarze auch bei Best-Electronics als Neuware. Allerdings ist das nicht billig : Da ist man dann gleich bei 40 Euro und muss locker nochmal 30 Euro für Porto und Zoll dazurechnen.

Um beim Bestücken schön abhaken zu können, so dass man auch wirklich nichts vergisst, habe ich noch eine Bestückungsliste zusammengestellt.

2600_BOM.pdf

(53.67 KiB) 397-mal heruntergeladen

2600_Bestückungsliste.pdf

(100.85 KiB) 230-mal heruntergeladen

[Olix]

.
Hallo Oliver

Wenn Du dort etwas bestellen willst... Ich bräuchte noch mindestens ein Modulgehäuse. Wir sehen uns ja auf der Fujiama.

Aber vielleicht braucht noch jemand etwas. Es kommen ja einige hier im Forum zur Fuji. Vielleicht könntest Du eine Sammelbestellung bei Sikor machen. Versandkosten sind ja nicht gerade billig.
Tschüß
Mathy

@Mathy: Letztes mal war es schon zu spät, aber ich bestelle jetzt nochmal bei Sikor. Soll ich Dir was mitbestellen?
Ich würde auch 3 Modulgehäuse bestellen, wenn Du auch 3 nimmst kämen wir in eine bessere Preisstaffel. (6,25 statt 7,50)

Bitte aber möglichst rasch Bescheid geben.
