Frage: Auslesen von ROMs

[Liebelein01]

Hi,

mein Programmer (T48 [TL866-3G]) ist heute angekommen und dann will man ihn ja auch gleich mal ausprobieren.
Als erstes wollte ich mir das ROM einer XF551 vornehmen.
Als Programm habe ich Xgpro v12.67 (Windows).

Als ROM habe ich jetzt alle 2764 DIP durch, die von der Software supported werden.
Leider kann ich das ROM aber wegen Fehler nicht auslesen.
PIN's prüfen ist eingeschaltet.

Bei READ, bekomme ich immer:
Bad Pin: ZIF1 - PIN#1
Bad Pin: ZIF10 - PIN#10
Bad Pins Found
Read Device ID: 65 65

Könnt Ihr mir hier ein paar Infos geben, welchen ROM Typen ich für welche ROMs nutzen muss?
Eventuell noch mit Settings, die ich bei Xgpro beachten muss?

Vielleicht nutzt Ihr ja ein anderes Program, dass hier einfach besser geeignet ist? (Windows)

Gruß
Frank

[andymanone]

Hi Frank,

hast du vorher aus der Auswahlliste auch den richtigen Hersteller & Typ aus ausgewählt?
Und auch drauf geachtet, dass PIN 1 am Sockelrand (also Richtung Hebel) ist?
Und auch das offen = Hebel "oben" und geschlossen = Hebel "unten" ist?
(Das geht nämlich auch andersrum , aber die Kontakte sind dann nicht immer 100% verbunden.

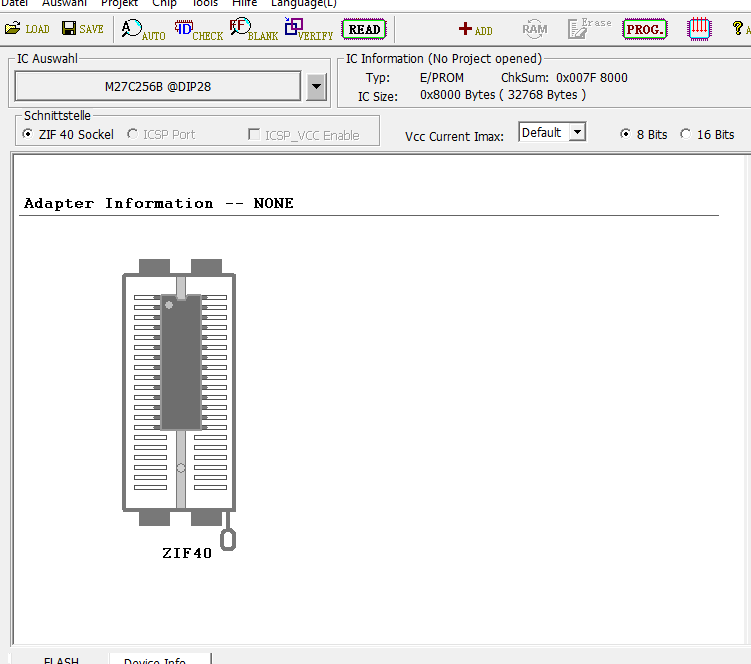

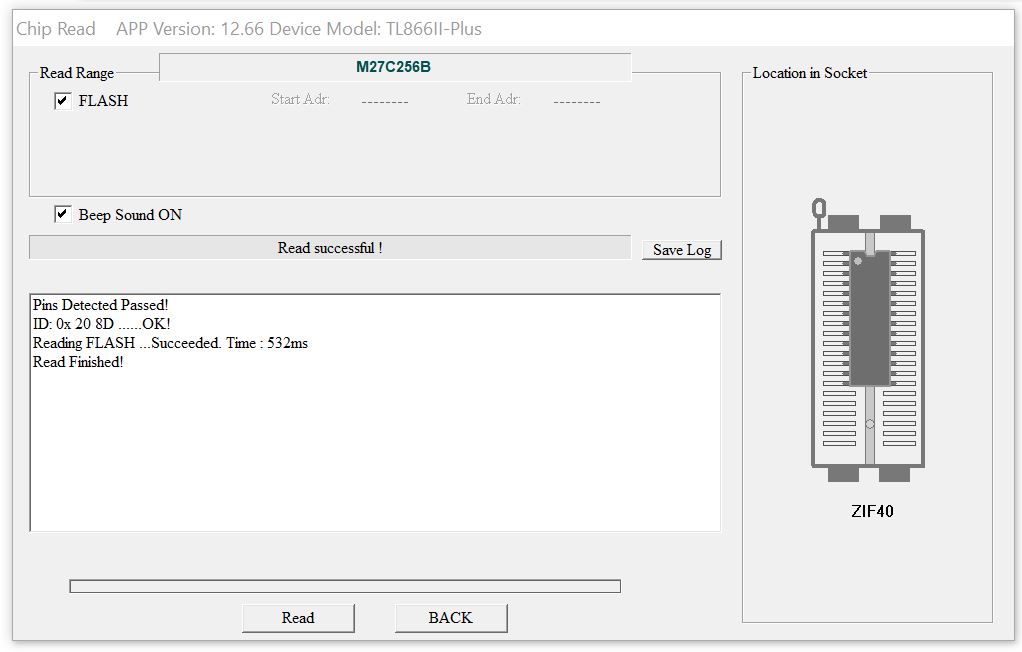

Hier ein Beispiel: Auslesen eines EPROM´s Typ "ST 27C256B":

XGEXCU Pro A.JPG (409.01 KiB) 2455 mal betrachtet

XGECU Pro 00.JPG (105.79 KiB) 2455 mal betrachtet

XGECU Pro 01.JPG (58.21 KiB) 2455 mal betrachtet

Gtx.,
andY

[Olix]

Und die Eprom ID stimmt auch nicht immer, also den Haken bei "Check ID" wegmachen. Ist beim Auslesen total unkritisch.

[Liebelein01]

Hi

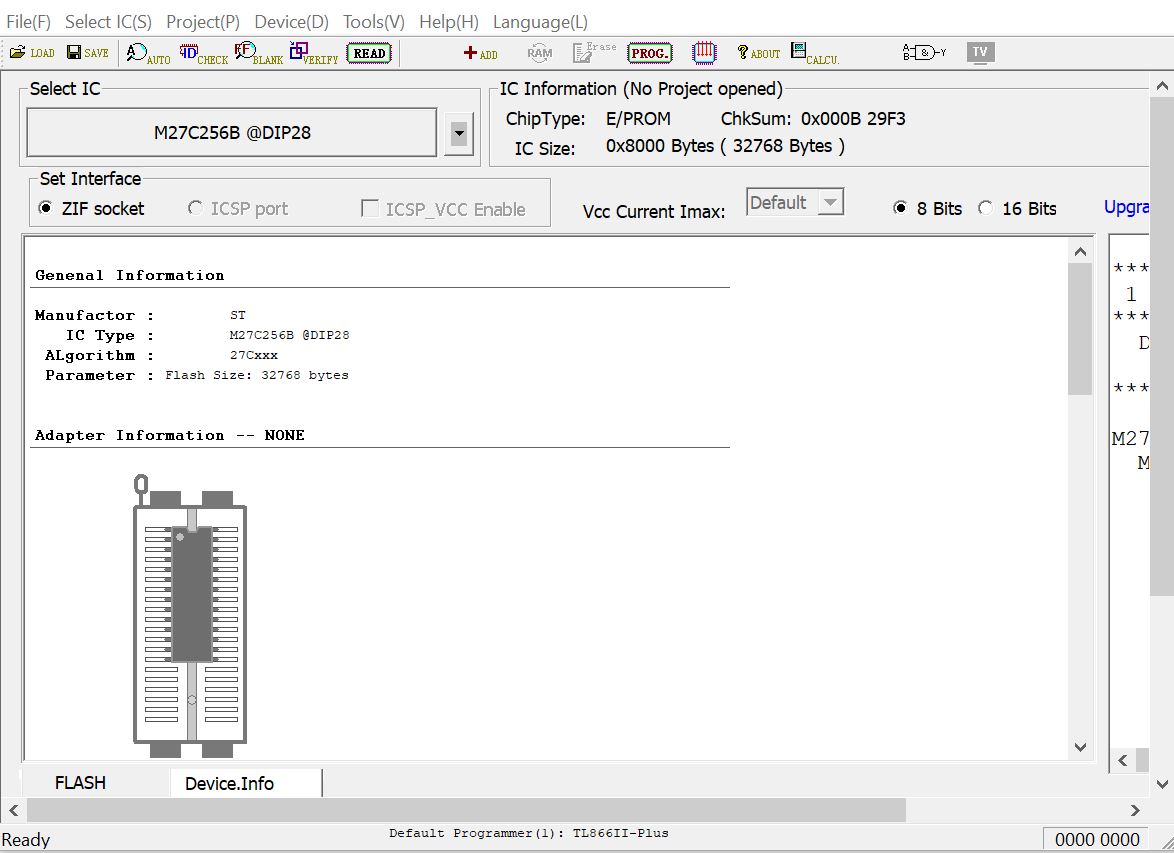

Was ich sehr komisch finde ist, dass die Device.Info bei mir genau andersrum angezeigt wird, als bei Dir Andre.
Ich habe mal den gleichen Typ genommen wie bei Dir.

Hier sieht es so aus:


[andymanone]

Sehr seltsam,

dann versuch es mal, den EPROM so zu stecken, wie ich es gemacht habe, normalerweise (Faustregel) ist "PIN 1" immer am Hebel.

Gtx.,
andY

[Liebelein01]

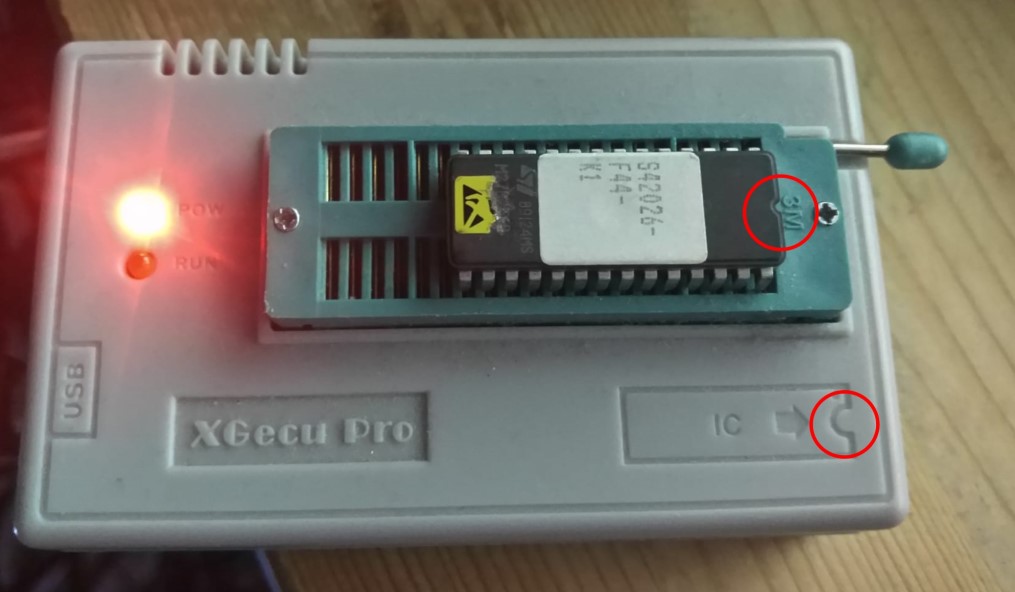

Auf dem Gerät, relativ schlecht zu sehen, ist ein Symbol, dass zeigt, dass die Kerbe vom IC entgegen dem Hebel sein muss.
Habe ich vielleicht einen neuere Revision?

Auf jeden Fall bekomme ich überhaupt nichts, wenn ich es so mache wie bei Dir.
Stecke ich wie das Symbol zeigt, bekomme ich Daten ausgelesen.
PIN Prüfung muss halt aus sein.

Jetzt müsste ich mal prüfen, ob das was ich gelesen bekomme auch wirklich der richtige Inhalt ist.
Am Besten mal ein Vergleich mit einem ROM das bereits im Internet existiert.

[andymanone]

Hmm, eigenartig,

vielleicht hast du ein Plagiat der chinesischen Raubkopie gekauft ?

Hier so siehts bei mir aus:

XGECU Pin (1015 x 592).jpg (78.03 KiB) 2399 mal betrachtet

Gtx.,
andY

[Liebelein01]

Hi

Ich habe es jetzt hinbekommen. Andersrum, als bei Dir.
Das ausgelesene mit einem original 7.7 XF551 ROM verglichen. Passt

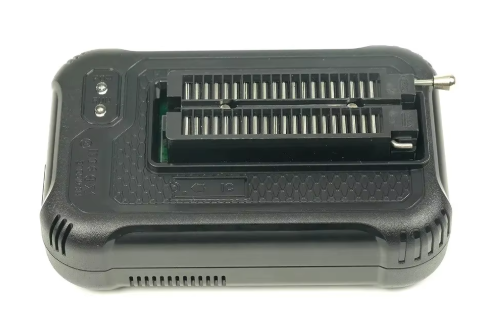

Meiner sieht übrigens so aus:


EDIT: So sieht der auch auf der offiziellen HP aus: http://www.xgecu.com/en/

Gruß
Frank

[Olix]

.
Das dunkle Modell ist der neuere "T48", das helle Modell ist dessen Vorgänger der "TL866 II"

Hatte früher auch den TL866II und danach den T48. Und mir ging es genau so. Ich war zunächst auch etwas irritiert, dass am T48 die ICs genau andersrum eingesetzt werden müssen.
