RESET am 800XL funktioniert nicht....

[yenzee]

Hallo Zusammen,
ich habe Schwierigkeiten mit einem meiner 800XL: die RESET Taste funktioniert nicht mehr. Alle anderen Tasten funktionieren einwandfrei...
Ich habe die Taste dann auch mal durchgemessen - der Taster an sich funktioniert, und das Signal wird auch über das Flachkabel an das Mainboard weitergegeben.
Allerdings hat das Drücken des RESET-Tasters im einegschalteten Zustand des 800XL keine Auswirkungen...

Hat hier evtl. Jemand eine Idee dazu?

Viele Grüße und einen schönen Sonntag,
Jens.

[Olix]

Am besten erst mal manuell ohne Schalter einen Reset auslösen:


Masse kurz an L14 sollte Reset auslösen.

[yenzee]

Am besten erst mal manuell ohne Schalter einen Reset auslösen:

Masse kurz an L14 sollte Reset auslösen.

Super - Dein Tipp hat mich auf die richtige Spur gebracht. Beim Überprüfen habe ich nämlich festgestellt, dass R40 ausglötet war. Ich habe bei dem Rechner gerade einen Mod/Erweiterung ausgebaut und übersehen, dass R40 dafür entfernt wurde. Schnell einen 100R Widerstand eingelötet und alles funktioniert wieder!

Vielen Dank und noch einen schönen Sonntag,

Jens.

[Olix]

Klasse, freut mich, dass es wieder funktioniert.

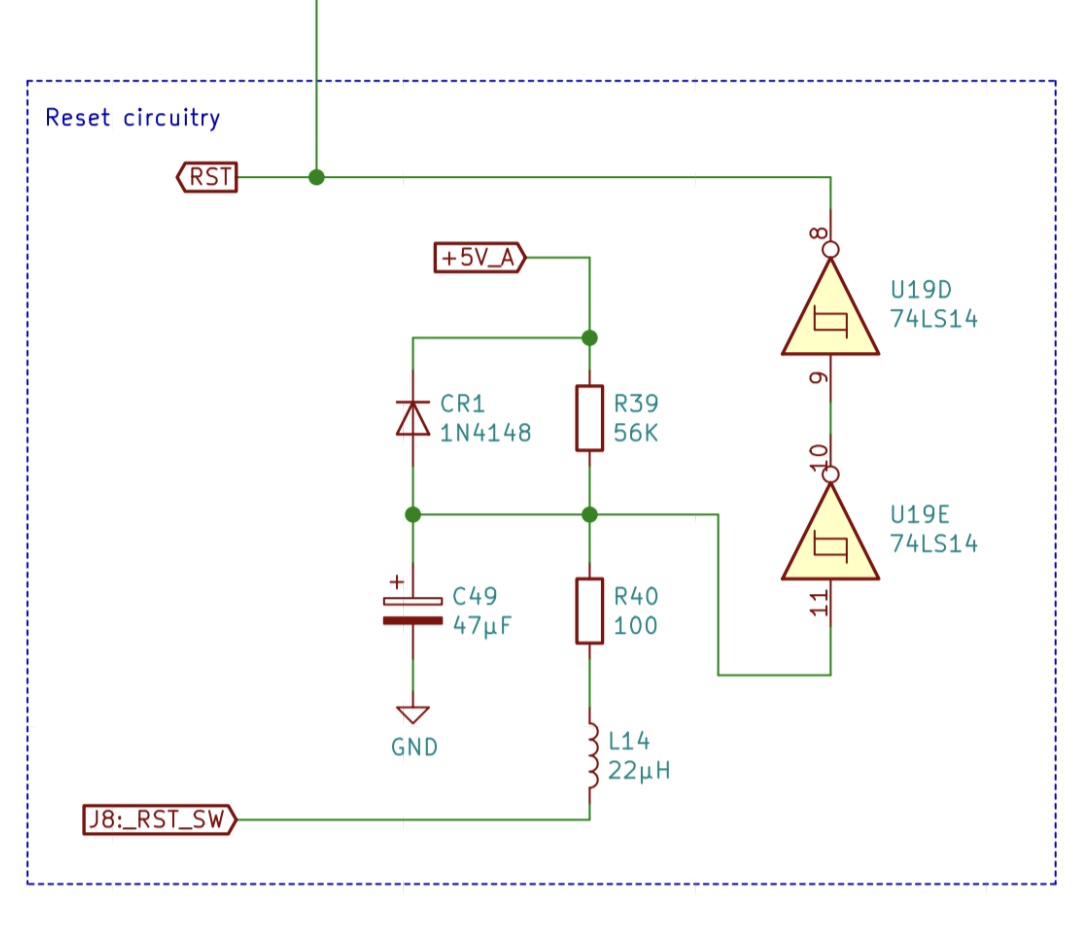

Das wäre dann auch mein nächster Tipp gewesen: Die in der Schaltung eingebundenen Bauteile überprüfen.
Der Schaltungsteil für den Reset ist ja zum Glück überschaubar...

[mega-hz]

ich wollte grade drauf hinweisen, daß für den ehemaligen Bibomon das Reset-Signal "umgeleitet" wurde.
Daher der fehlende Widerstand.
Aber nun ist ja alles gut.
