Gehäuse für Greaseweazle mit 3,5" Floppy im 1050-er Look

[kgo]

Gibt`s eigentlich Bedarf für dieses Gehäuse passend für 5,25" Floppy und GW?
Dann bräuchte man eine separarte Stromversorgung, denn 5,25" Floppies benötigen typischerweise +5V und +12V. Habt Ihr dafür Erfahrungen mit bestimmten Modellen? Welche Lösung würdet Ihr empfehlen bzw. bevorzugen? z.B. fertige NT oder eigene Lösungen, externes NT für beide Spannungen oder internes?

[Burkhard]

Gibt`s eigentlich Bedarf für dieses Gehäuse passend für 5,25" Floppy und GW?
Dann bräuchte man eine separarte Stromversorgung, denn 5,25" Floppies benötigen typischerweise +5V und +12V. Habt Ihr dafür Erfahrungen mit bestimmten Modellen? Welche Lösung würdet Ihr empfehlen bzw. bevorzugen? z.B. fertige NT oder eigene Lösungen, externes NT für beide Spannungen oder internes?

Generell plane ich die GW PC intern zu fixieren und mit einem passenden Kabel, daß ich schon bei Amazon besorgte!

Einen Tipp hab' ich trotzdem: 5polig DIODE Atari SF3x4 kompatibel und Buchsen mit Montageflansch einzuplanen. Besitzer von Atari Laufwerken haben kaum Probs. für passendes NT ...
Spannungsversorgung kann auch leicht am PC Netzteil abgegriffen und nach außen gebracht werden ...

Für 1050 gibt's aber auch schon ... (schaut Euch das mal an ...) ... oder war das nur Vorschlag des Page Betreibers?

[mega-hz]

Hi,
Mal was anderes...

Bei mir werden die stl Dateien riesig in Cura angezeigt.
Hat dazu einer ne Idee warum das so ist?

Gruss Mark

Sorry, Du hast natürlich recht! Zum Konstruieren nutze ich gern einen größeren Maßstab, das macht einiges einfacher. Beim Export hatte ich nicht darauf geachtet und wenn ich die Modelle in Cura importiere, ist es mir offensichtlich schon zur Gewohnheit geworden, so dass ich nicht mehr darauf geachtet habe.
Du kannst das Modell einfach auf 10% in alle Dimensionen herunterskalieren.

Alternativ packe ich hier die scalierten STLs in ein weiteres ZIP. Dabei habe ich den Vorschlag von Mathy aufgenommen und in der Front eine einzelne 3mm LED vorgesehen.

Hab die Teile nun auch gedruckt!
Sieht prima aus!
Einen kitzekleinen Fehler hast Du aber bei den Dateien drin:

TOP ist Bottom und Bottom ist TOP !
Macht ja nix...
Drucke jetzt grade noch die Front, dann darf das GW hier eintreffen

[mega-hz]

auch die Front passt super!
Geniale Idee mit den runden Löchern/Pins um die Front zu halten!

Was jetzt noch fehlt, etwas wärmeres Wetter um die (noch) schwarze Front im XL Braun lackieren zu können.
Und die Schnee-weissen Gehäuseteile auch! Dafür eignet sich Creme-Weiss Heizungslack gut, nahezu identisch mit XL Weiss.
Bin nur noch nicht schlaugeworden wozu der Schlitz an der Rückwand sein soll.
Das GW welches ich bestellt habe, hat Richtung hinten nur den Shugarth-Anschluss und Stromversorgung.

Vielleich kannst Du, Knuth, mal ein Foto vom Innenleben machen?

[mega-hz]

So, mein GW ist heute auch angekommen!
Passt super ins Gehäuse!
Jetzt weiss ich auch, wofür der schmale Schlitz hinten ist... USB-C.

Aber wie machst Du das mit der Öffnung für den Shugart-Bus Anschluss hinten?
Einfach nur ne 34pol. Stiftleiste ans Kabel stecken?

[kgo]

Für den Shugart-Anschluss habe ich einfach eine Steckerleiste (oder ist es doch eine Buchse - verwechsle das immer) für den rückseitigen Anschluss an ein Kabel gepresst, dass dann auch noch zwei Buchsen (oder dann Steckerleisten) für den Anschluss von Floppy und GW hat. Anbei ein Foto.
Die Leiste an der Rückfront passt ziemlich genau in die vorgesehene Halterung und liegt dort einfach drin, wird von allen Seiten gut fest gehalten.


[mega-hz]

Klasse!
Danke, gute Idee!

Hast Du sicherheitshalber mal gemessen, ob Pin1 auch mit Pin1 des GW übereinstimmt?
Oder bereits ne externe Floppy angeschlossen?

Nicht das sich dadurch die Signale "drehen", also Pin1 auf 2, Pin3 auf 4 usw.
Sowas ähnliches hatte ich früher mal bei SCSI Kabeln, die ich selbst gequetscht hatte...

[kgo]

Die Stecker und Buchsenleisten haben jeweils ein Dreieck als Markierung für Pin1. Wenn Du darauf achtest, passt das schon.

[Burkhard]

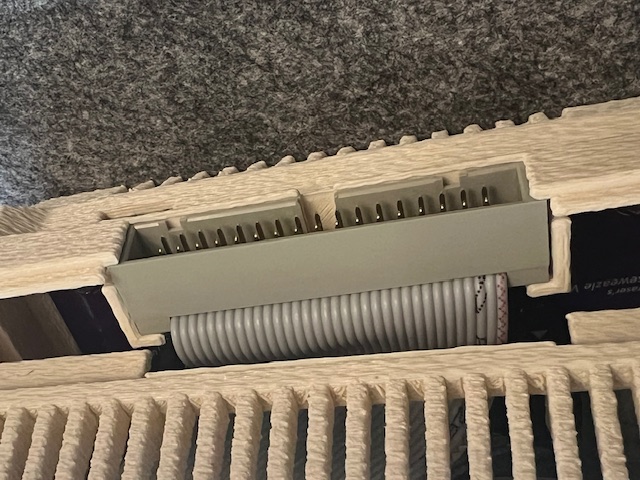

... Steckerleiste (oder ist es doch eine Buchse - verwechsle das immer) ...IMG_8573.jpeg

Schreibe einfach "männliche Buchse"! Offiziell ist es eine 2*17 Steckerwanne ...

Als ich das im Eingangspost verlinkte Gehäuse zum ersten Mal sah, und mich ein bißchen umsah, hatte ich gleich neue Ideen. Dazu öffne ich aber einen eigenen Thread ... - hier nur soviel: ich habe an meinem Laptop eine "nackte" 1TB SSD am eSATA/USB Port angeschlossen. Als Verbindung habe ich ein eSATAp Kabel, das denStrom über USB als Power für 2,5" Laufwerke nutzt. Ich würde gerne noch eine 6TB 3,5" HDD zum Dauereinsatz anschließen, habe aber nur noch einen interne Sata und eine externe USB frei, Letztere muß "Bäumchen Wechsel Dich" zwischen ext. DVD und USB Stcks spielen ...
Weil ich kein passendes eSATA Gehäuse gefunden habe, liebäugelt ich, mir 2 Gehäuse ähnlich diesem drucken zu lassen, jedoch für 3,5" und mit einigen Erweiterungen. Wer würde das tun? Ich müßte aber erst einige Maße für 2 (Mikro-) SD Slots ermitteln ...

[mega-hz]

also in das Gehäuse von Knuth passt eine 3.5" HDD rein, nur die Abstände der Laufwerks-Schrauben passen nicht.
Ne nette Frontplatte z.B. nen flachen Card-Reader vorne ins Loch rein und fast fertig !

[mega-hz]

Habe nun das GW mit einer guten alten TEAC FD235HF-3240U zum laufen bekommen!
Allerdings nur auf DS1 gejumpert!
Mein Kabel ist 1:1 verdrahtet (nicht gedreht), wenn ich die als DS0 jumpere, geht zwar die LED an, aber es fehlt das Motor-Signal.
Kann man das in der Software irgendow einstellen?
Oder MUSS es ein gedrehtes Kabel sein für DS0 / A: ?

Hier aus dem Amiga-Bereich die empfohlenen Jumper:
http://www.pitsch.de/stuff/amiga/tepe/t ... hf3240.jpg

und hier die Standart Belegung vom Werk aus:

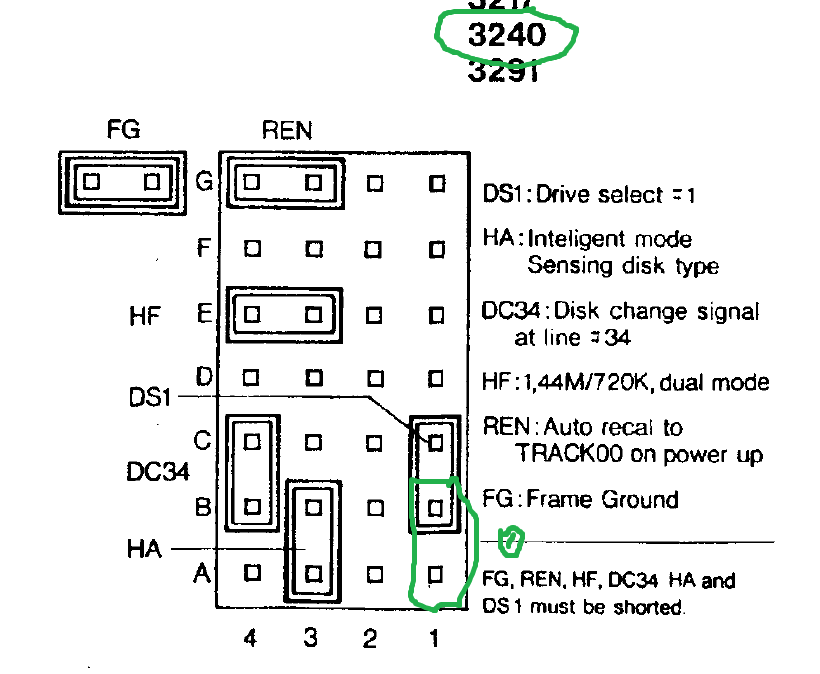

Screenshot (864).png (35 KiB) 83 mal betrachtet

Wäre schön, wenn man mit einem 1:1 Kabel dies auch hinbekommt (so wie auch im ST/TT/F030)

[Burkhard]

Nach meinem Verständnis für das was bisher geschrieben wurde:
Wenn ein verdrilltes Kabel eingesetzt wird, liegt an 10 MS für Drive "B:" Das für Drive "A:" müßte auf 16 ans Laufwerk gehen. Wenn Du mit DS0 und DS1 arbeiten willst, solltest Du erstmal probieren, ob Du ganz ohne Motor On Signal auskommen kannst, dann deaktiviere die Motor On Erwartung am Laufwerk oder vielleicht mußt Du auch einen "automatisch" Jumper setzen ... dann mache einen Test, ob sich DS0 gejumperte Laufwerke über Pin 10 (DS1 Pin 12) ansprechen und aktivieren lassen. Ich habe jetzt wenig Zeit, lange herumzuGOOGLEn oder meine Worte auf die Goldwaage zu legen, aber ich hoffe meine Ausdrucksweise ist verständlich wie ich es meine ...

[Burkhard]

Ich habe gerade noch mal Deine Grafik des Jumperblock angeschaut, scheinbar hat das bezugnehmend LW keinen MO Jumper. MW sind solche aber bei 5.25" vorhanden. Versuche mal ohne DS34 Jumper und versuche es auch mal mit DS1 und DS2 Befehlen, weil die Aufrufe über Pins 12 und 14 laufen und da auf DS1 und DS2 hörende LW liegen ...

[DjayBee]

Habe nun das GW mit einer guten alten TEAC FD235HF-3240U zum laufen bekommen!
Allerdings nur auf DS1 gejumpert!
Mein Kabel ist 1:1 verdrahtet (nicht gedreht), wenn ich die als DS0 jumpere, geht zwar die LED an, aber es fehlt das Motor-Signal.
Kann man das in der Software irgendow einstellen?
Oder MUSS es ein gedrehtes Kabel sein für DS0 / A: ?

Hast du das probiert?
Es geht dabei um Parameter beim Aufruf des GW Programms.

ja ich meinte es so: unterstützt das auch 2 Laufwerke, also einmal auf D0 und einmal auf D1 gejumpert?

Du solltest erstmal klären, wie das GW den Shugart verwaltet. Entweder nach alter Norm mit DS Signalen an Pins 10, 12, 14 und 6 oder nach neuer Norm ...:
10 ME #2
12 DS #1
14 DS #2
16 ME #1
Bei alter Norm ist klar, man verwendet D0 und D1 Jumper. Bei neuer Norm sollten beide Laufwerke auf D1 gejumpert sein und ein Handelsübliches Twistet Floppykabel eingesetzt werden!

Ich glaube, dass es beide unterstützt.
Beim Aufruf unterscheidet es zwischen den Laufwerksnummern 0 und 1 (oder 1 und 2, weiß nicht auswendig), sowie A und B.

[kgo]

Meine interne Floppy ist auf ID=0 gejumpert und ich verwende ein 1:1-Kabel ohne Drehung. Beim Ansprechen mit GW muss man die Option „drive=0“ angeben. Ist Deine Floppy auf ID=1 gestellt, dann „drive=1“.
Arbeitet man mit gedrehtem Kabel, wie beim PC, dann soll man lt. GW-Doku „drive=A“ bzw. B nutzen, wobei „drive=A“ default sein soll und man nicht unbedingt angeben muss.
