Atari Ultimate Cart

[Tolot]

Nachdem ich ja schon für den Atari XL die A8Pico Cart und die Uno Cart aufgebaut hatte wagte ich mich nun an die Atari Ultimate Cart vom gleichen Entwickler.

https://github.com/robinhedwards/UltimateCart

Die Ultimate Cart unterstützt wohl alle mir bekannten Cartridge-Formate bis zu 1024KB und natürlich auch das XEX-Format.

Die Dateien werden auf einer SD-Karte gespeichert.

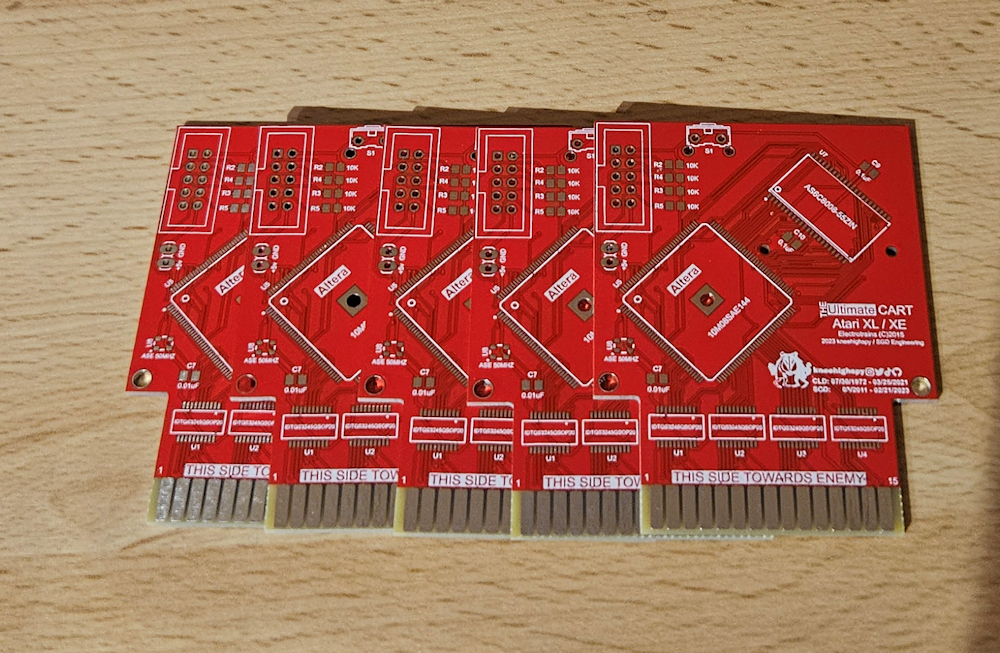

Also habe ich mir mal ein paar Leerplatinen bei PCBWay geordert und mir die Teile für eine Cartridge bei Mouser rausgesucht.
Der Warenkorb bei Mouser hat ja fast 60 Euro ausgemacht, wobei der Altera-Chip mit fast 30 Euro am teuersten war. Beim Chinesen habe ich ihn nur noch teurer gefunden.


Das Löten war schon eine kleine Herausforderung, funktioniert nur mit dem Elektronenmikroskop.

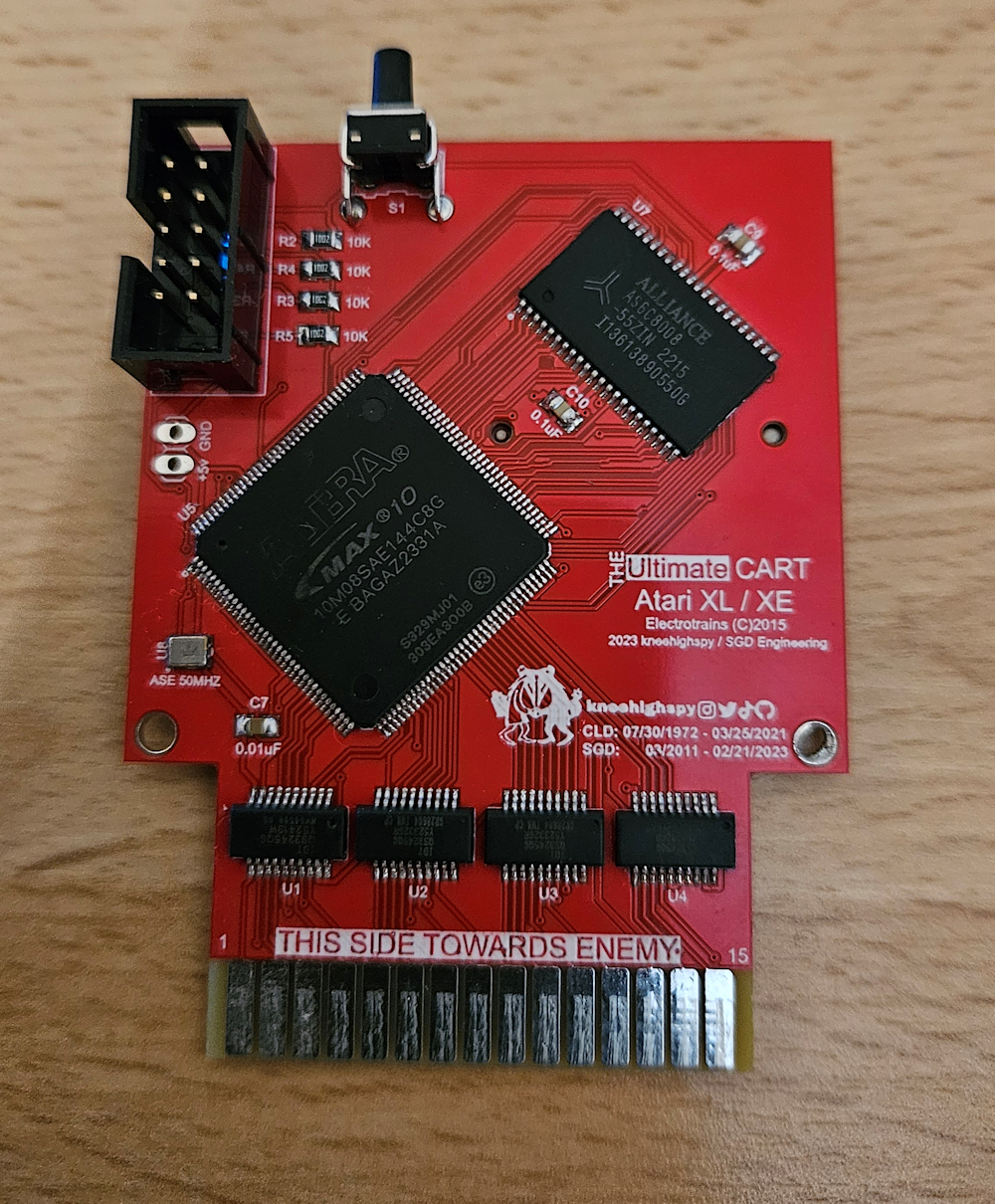

Ultimate Cart front.jpg (1.1 MiB) 2910 mal betrachtet

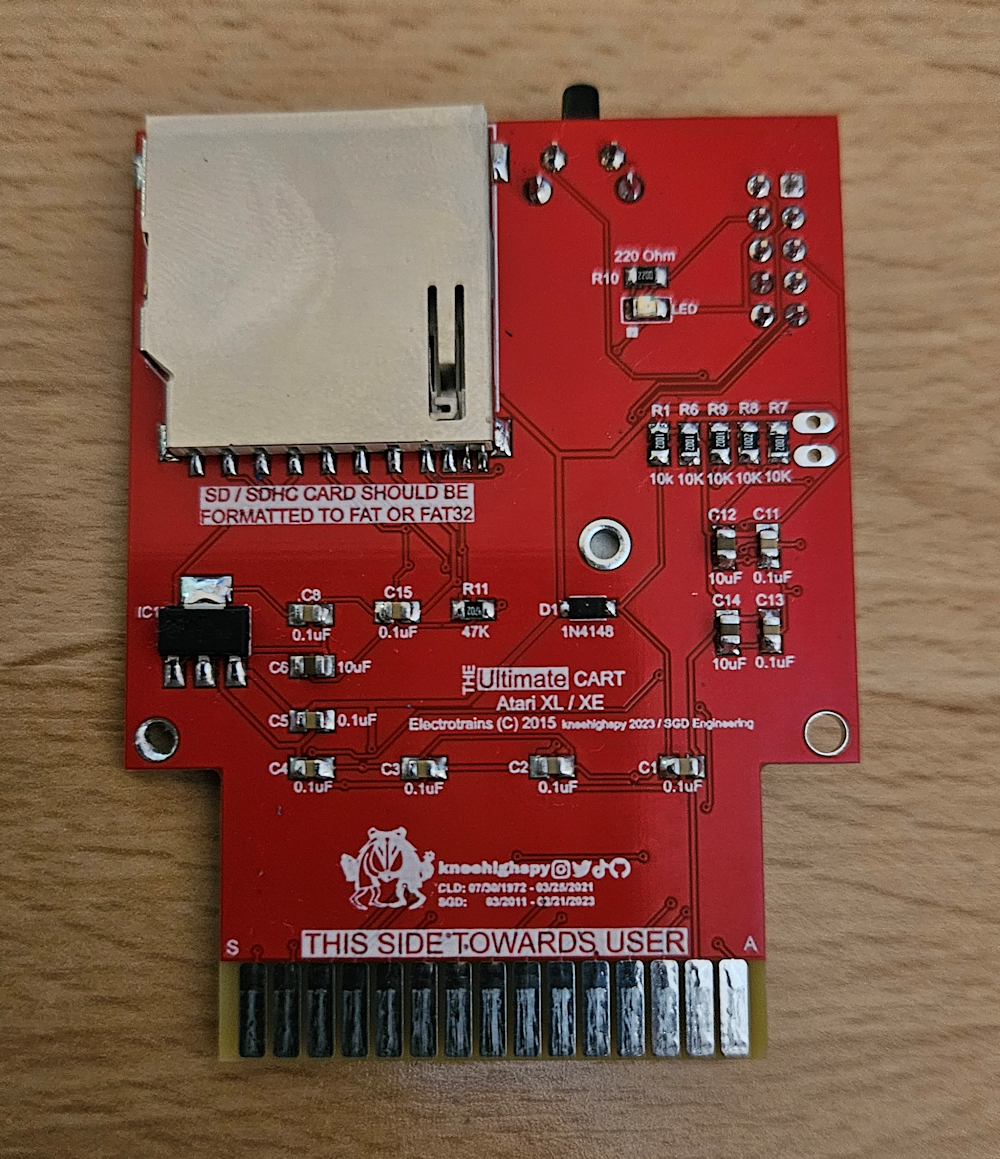

Ultimate Cart back.jpg (1.04 MiB) 2910 mal betrachtet

Ist das Erledigt benötigt man noch die Firmware (eine .pof-Datei). Dazu hab ich mir dann noch einen USB-Blaster besorgt und die Quartus-Software auf dem PC installiert um die Firmware auf die Cartridge zu spielen.

War nicht allzuschwer und hat auf Anhieb funktioniert.

Nun noch eine SD-Karte vorbereitet und einiges was ich mir zurechgelegt hatte draufkopiert.

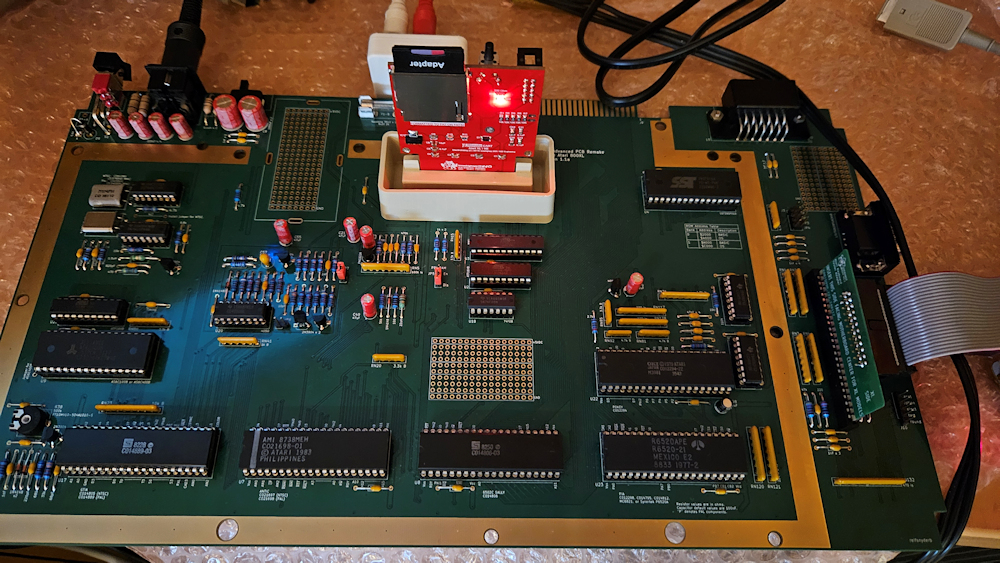

Der erste Test sollte folgen:

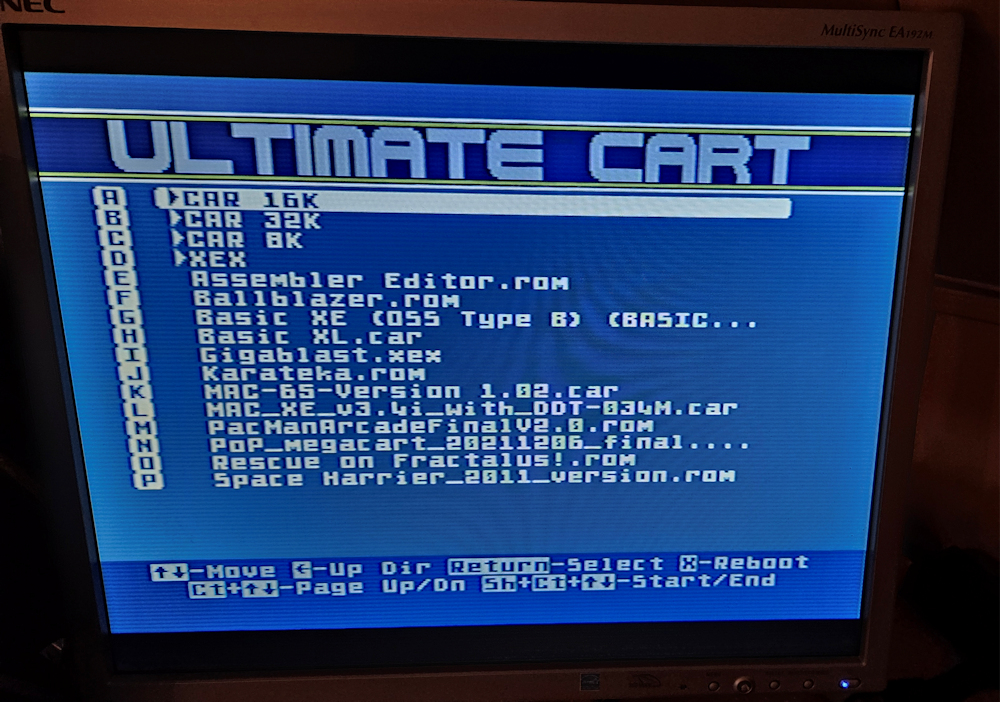

Also Modul eingesteckt und Rechner angeschaltet. Ich wurde mit folgendem Menü begrüßt:


Es funktioniert.
Navigiert wird mit den Cursor-Tasten oder einem Joystick. Von hier aus können dann die gewünschten Files geladen und gestartet werden.

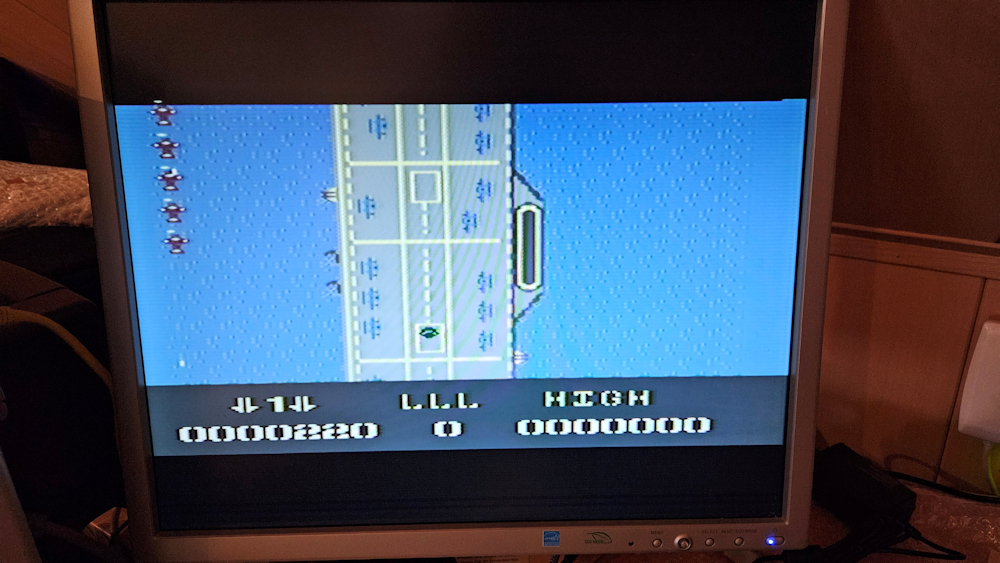

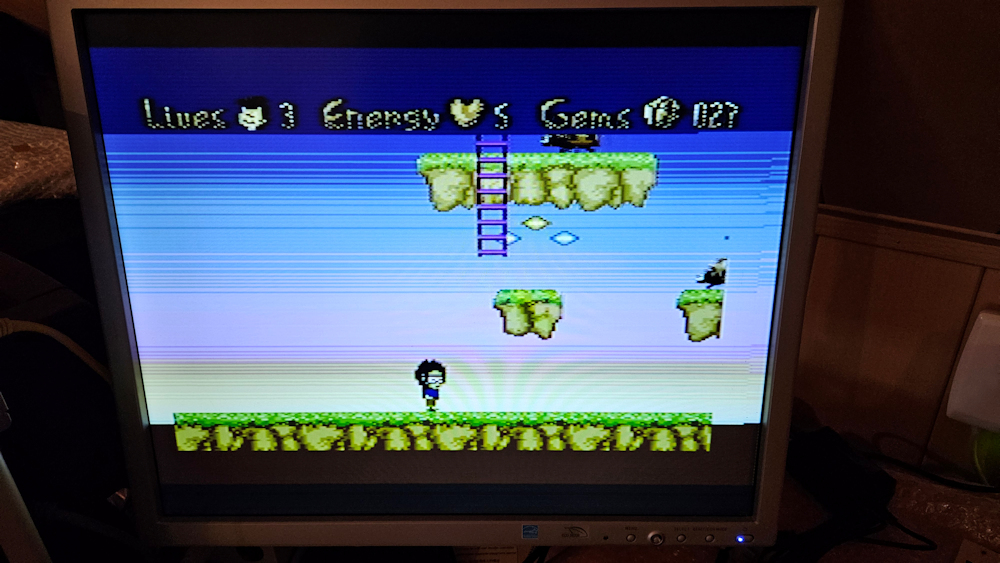

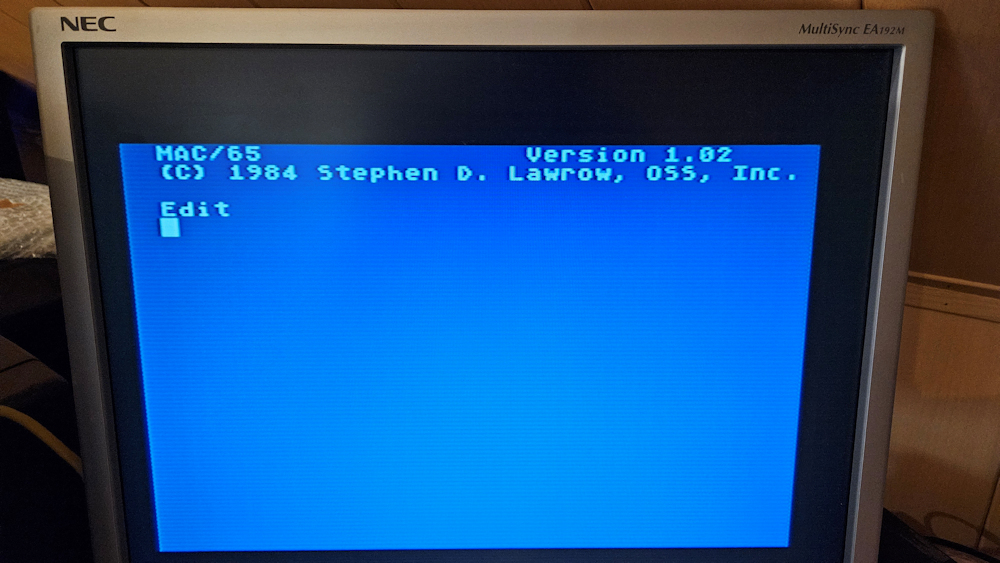

Ich habe sehr viele Spiele und Anwendungen getestet. Auch das auf der A8Pico Cart und Uno-Cart nicht richtig laufende Screaming Wings 2020. Auch dies lief einwandfrei.





Ich bin absolut begeistert von diesem Modul und werde mir sicherlich irgendwann noch ein zweites aufbauen.

Aber jetzt brauch ich erst noch ein Gehäuse......

[Mathy]

.
Hallo Tolot

Aber jetzt brauch ich erst noch ein Gehäuse......

Was für ein Gehäuse brauchst Du denn?

Tschüß

Mathy

[Tolot]

.
Hallo Tolot

Aber jetzt brauch ich erst noch ein Gehäuse......

Was für ein Gehäuse brauchst Du denn?

Tschüß

Mathy

Ich habe mir verschiedene .stl runtergeladen. Der 3D-Drucker läuft schon. Wenn fertig mache ich ein Foto.

[Olix]

Mit welcher Technik hast du den dicken Max gelötet? Die Lötstellen sehen super aus.

[Tolot]

Mit welcher Technik hast du den dicken Max gelötet? Die Lötstellen sehen super aus.

Technik habe ich keine

Ich habe ein Elektronenmikroskop, viel Flussmittel und eine einfache Lötstation mit dünner Spitze. Ich gebe Flussmittel auf die Beinchen und versuche mit ruhiger Hand jedes einzelne Beinchen anzulöten.
Mittlerweile klappt das recht gut ist aber Zeitaufwendig. Bin ja auch nicht mehr der Jüngste. Aber solange die Hand noch ruhig bleibt....
Danach kommt noch der berühmte Stecknadeltest an jedem Beinchen.

Ach ja, die Widerstände und Kondensatoren habe ich mit Heissluft nachbearbeitet. Aber an die Chips gehe ich nicht mit Heissluft ran.

[Tolot]

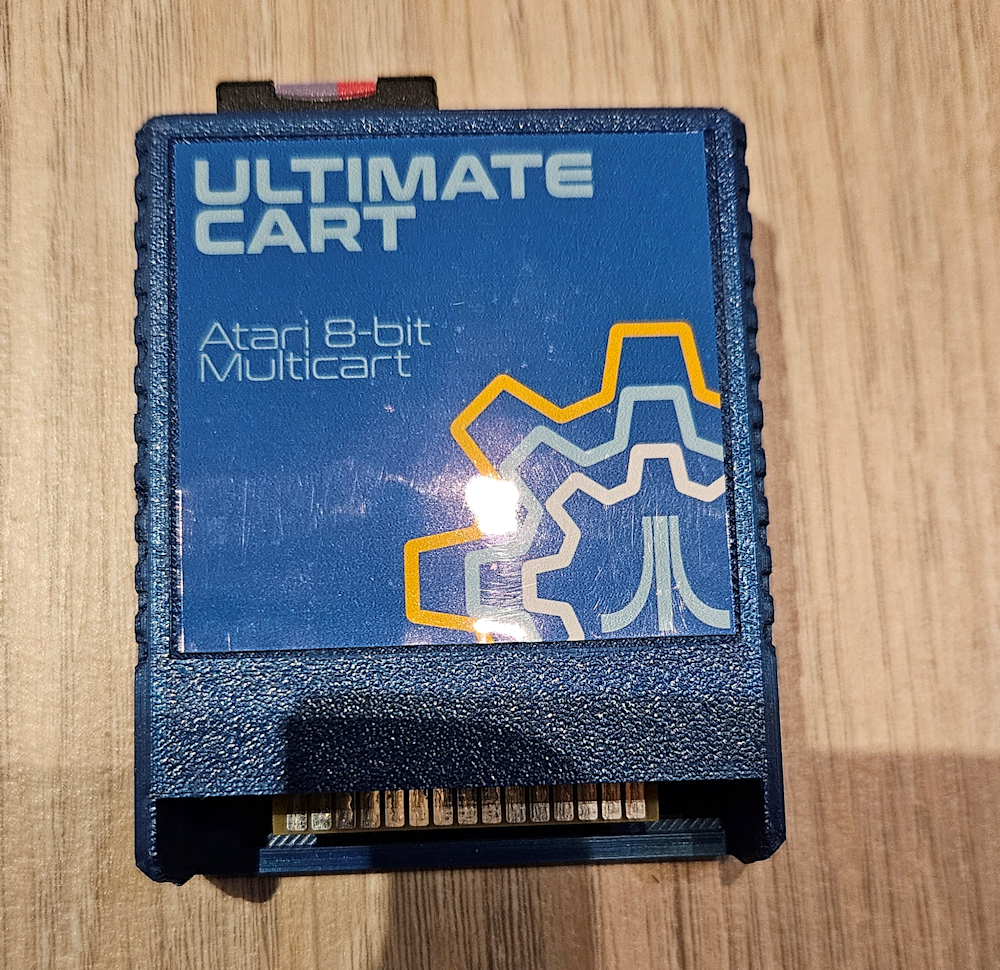

Hab nun auch ein Gehäuse für meine Ultimate Cart gedruckt. Und natürlich gleich ein Label dazu.

Beides gibt es auf folgender Seite:

https://atari8bit.net/projects/3d-print ... art-cases/

[andymanone]

Hab nun auch ein Gehäuse für meine Ultimate Cart gedruckt. Und natürlich gleich ein Label dazu.

Beides gibt es auf folgender Seite:

https://atari8bit.net/projects/3d-print ... art-cases/

Sehr schick !

Gtx.,
andY

[CharlieChaplin]

Für die Ultimate Cart gibt es von Foft auch einen anderen Core, der die Cart in eine 65816 verwandelt. Ob das nun ein Megahammer oder kaum brauchbar / nur eine Spielerei ist, muss man selber entscheiden.

https://forums.atariage.com/topic/27773 ... nt-4007472

Ich habe das nie getestet und meine Ultimate Carts zugunsten der AVG verkauft (die ich wiederum zugunsten der Sub Cart verkauft habe).
